Wagon de transport de fonte liquide. 1/32

[jc94]

Zur Erinnerung: Ich baue drei Guss-Taschen.
Version A:
Eine feststehende mit einem Märklin-Wagen.
Die Tasche ist voll. Und sie dreht sich nicht.
Version B:
Zwei bewegliche. Die Tasche wird sich drehen. Zusammen mit einem KM1-Wagen.
Sie ist hohl, und die gesamte Elektronik befindet sich darin, zusammen mit der Batterie.




Version B:
Ich habe mich geirrt. Es ist unmöglich, Aluminium mit großer Dicke zu feilen.
Es gelingt mir nicht. Je mehr ich das Loch feile, desto größer wird der Umfang.
Das ist ein Fehlschlag.
Ich muss es anders versuchen.

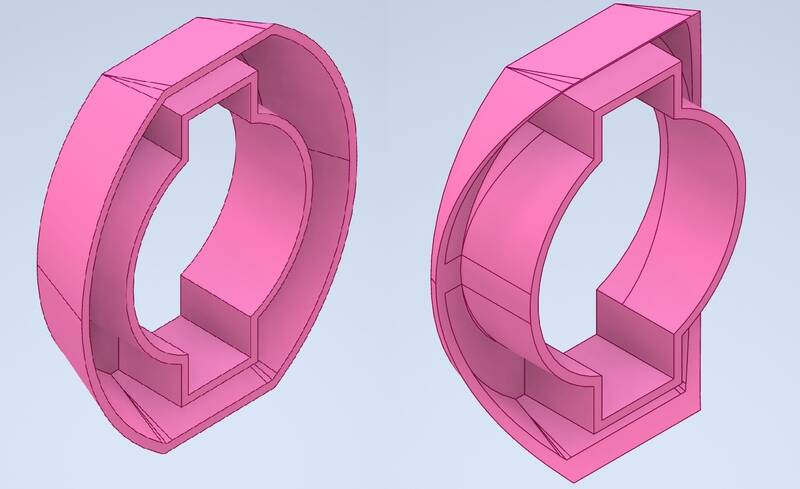

Unten sind die alte und die neue Zeichnung zu sehen.
14h6m0s (jc94)

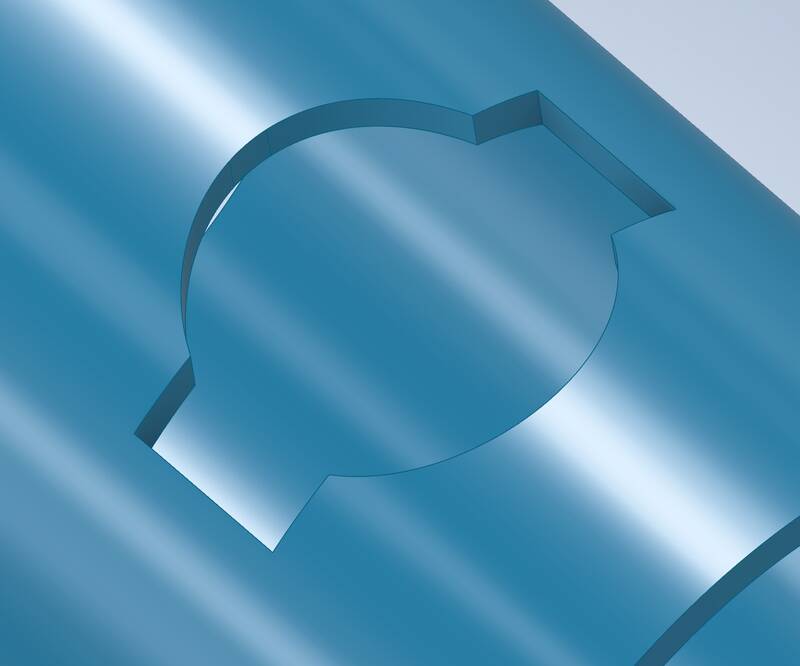

Ein neues Loch, ein gerades Loch. Und kein schräges.
14h7m25s (jc94)



Das Loch wird durch das Feilen immer größer. Konstruktionsfehler.

Ein neuer CNC-Entwurf ist in die Fertigung gegangen. Da es einfacher ist, kann ich die CNC kostengünstiger nutzen.
Beim ersten Entwurf war die schräge Bohrung auf der CNC sehr teuer.
Ich habe es vorgezogen, mit der Feile zu arbeiten. Das war ein Fehler.

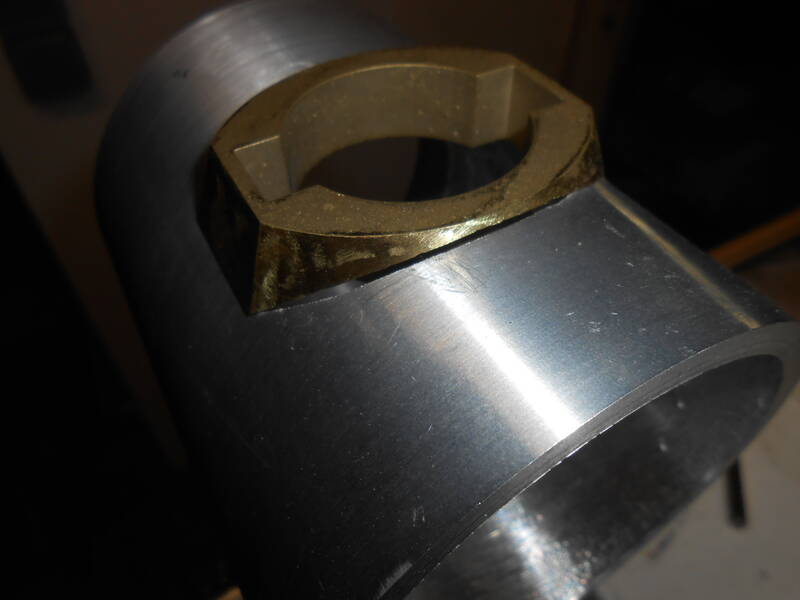

DSCN0473 (jc94)

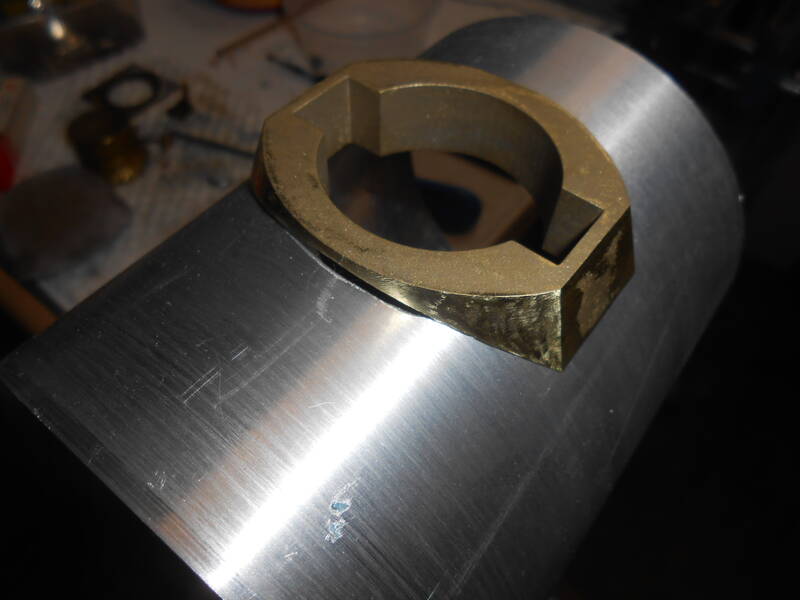

DSCN0474 (jc94)



Variante A:
Kommen wir zurück zur gefüllten Tasche.
Auswahl der Befestigung.
Mein Schraubstock kann 40 mm festklemmen.
Der Durchmesser beträgt 94 mm.
Ich klemme 7 mm unterhalb der Achse fest, das wird schon gehen.

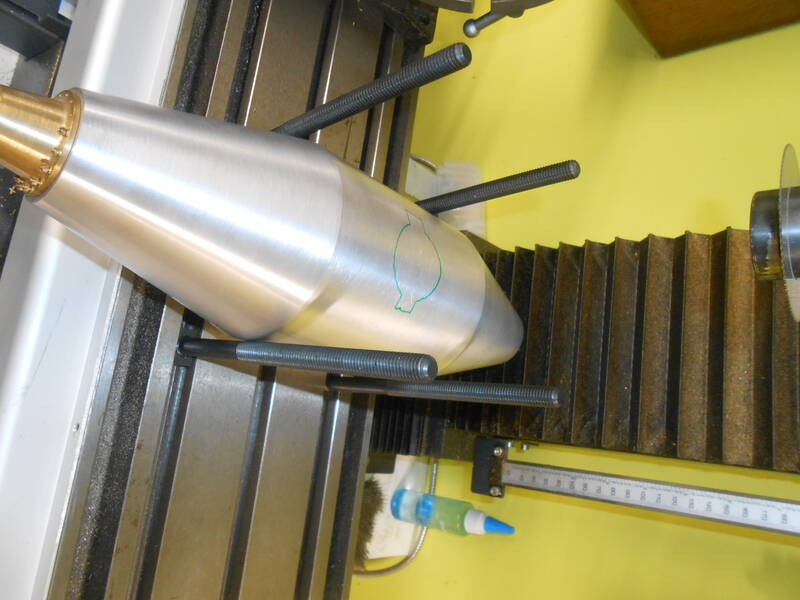

DSCN0479 (jc94)

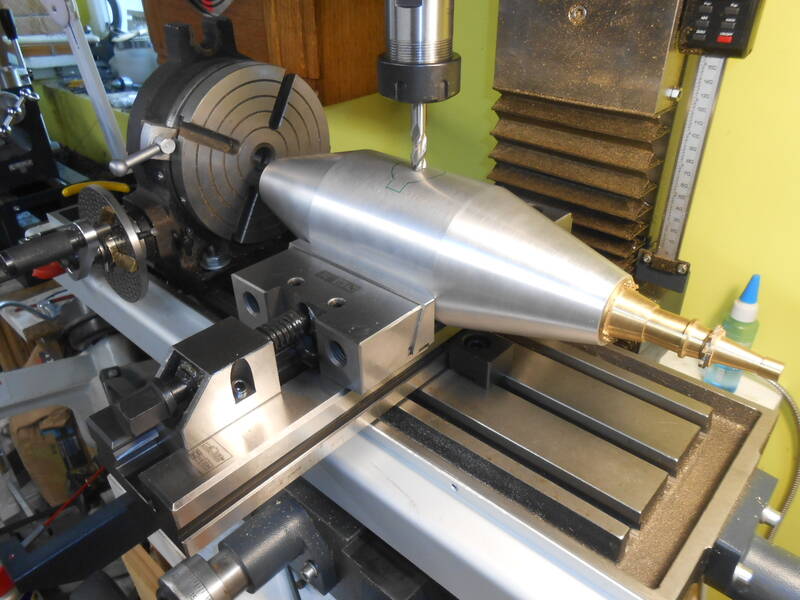

Ich muss nur ein bisschen graben, um an die Oberfläche zu kommen.
DSCN0480 (jc94)

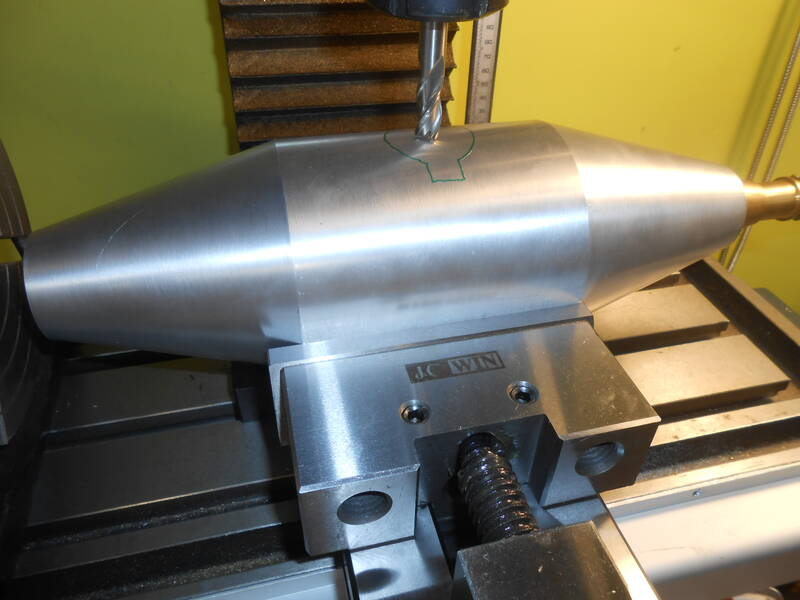

DSCN0481 (jc94)

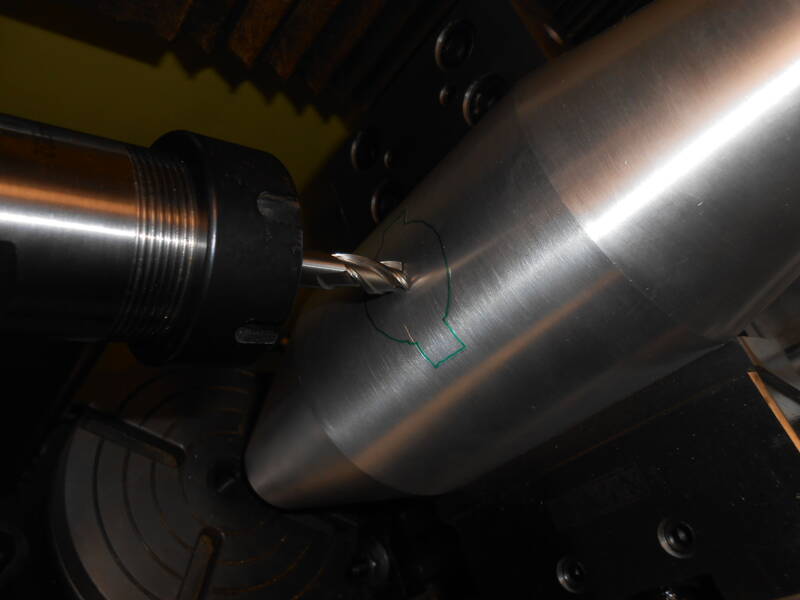

DSCN0482 (jc94)



Ich muss 15 mm tief fräsen.
Ich drehe die X- und Y-Achse von Hand.

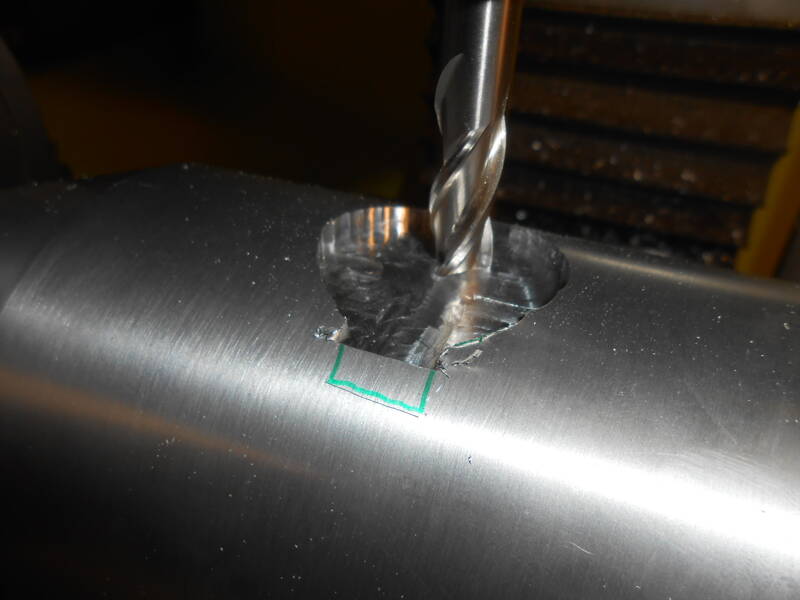

DSCN0483 (jc94)



Neue Gießerei gemäß der obigen Zeichnung (14h6m0s). 1. Zeichnung.

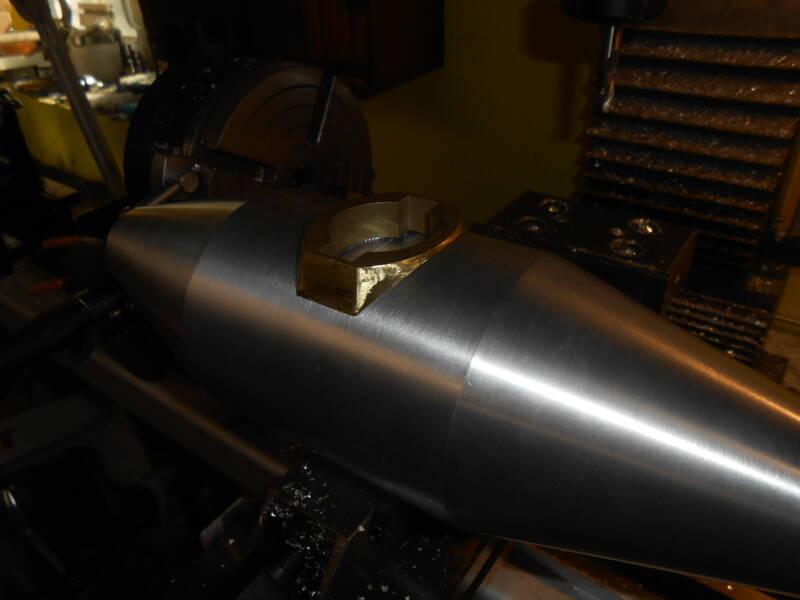

DSCN0485 (jc94)

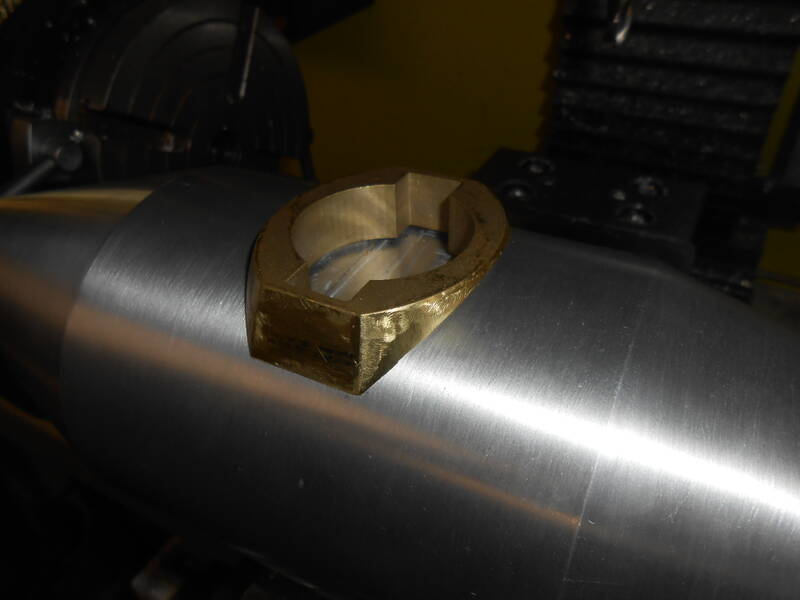

DSCN0486 (jc94)



Zum Kleben. Denn das Löten von Messing und Aluminium ist nicht einfach.

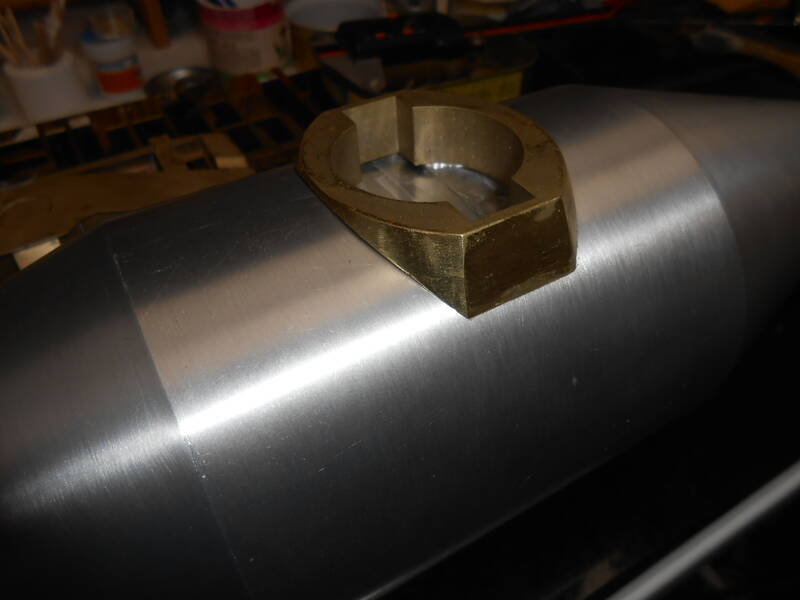

DSCN0487 (jc94)


../..

[jc94]

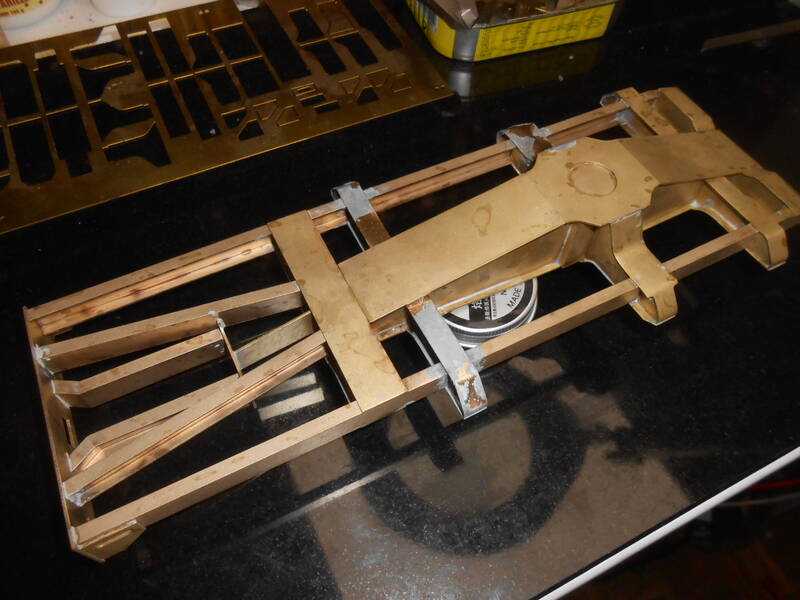

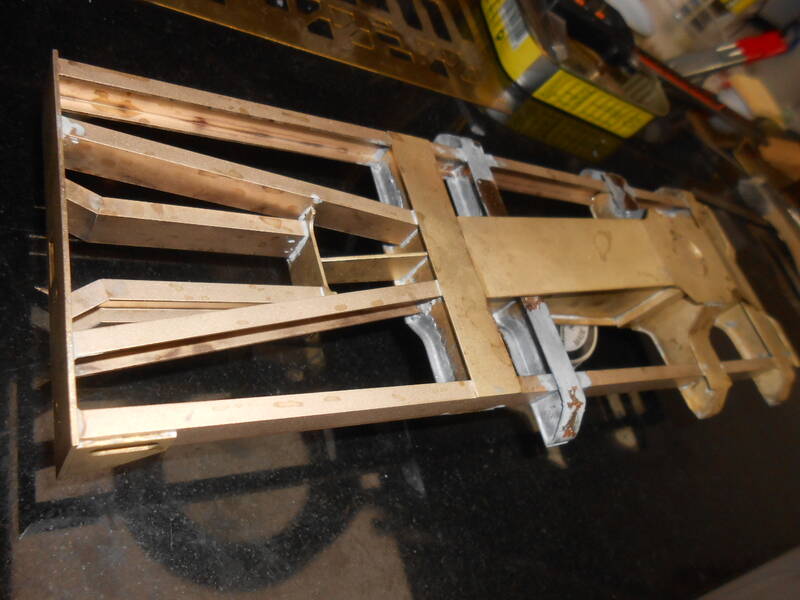

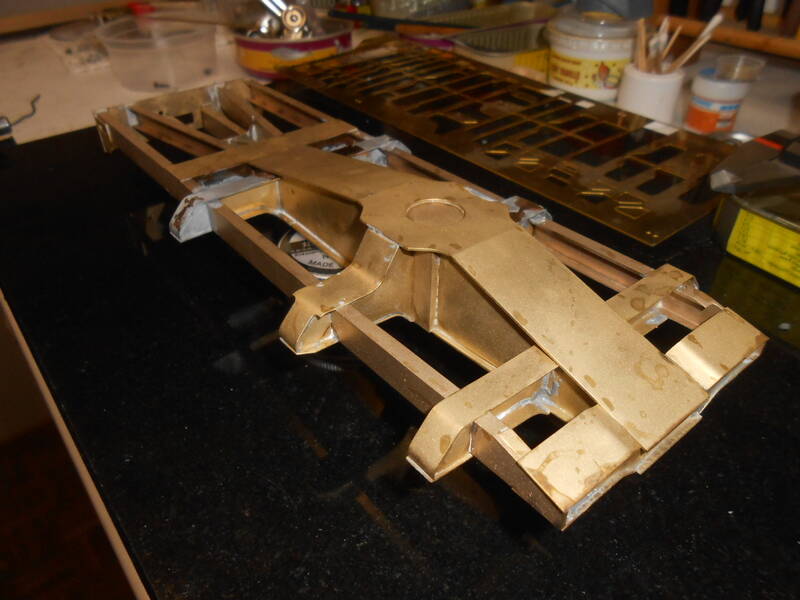

Parallel dazu habe ich gerade den „Zwischenrahmen“ fertiggestellt. So heißt er.
Es gibt noch einiges aufzuräumen.


DSCN0475 (jc94)


DSCN0476 (jc94)


DSCN0477 (jc94)



Oben befindet sich die Tasche.
Darunter die 3- und 4-achsigen Drehgestelle. Insgesamt 14 Achsen (3+4)(4+3).
Das ergibt 210 mm.
Pro Tasche werden 2 Rahmen benötigt.

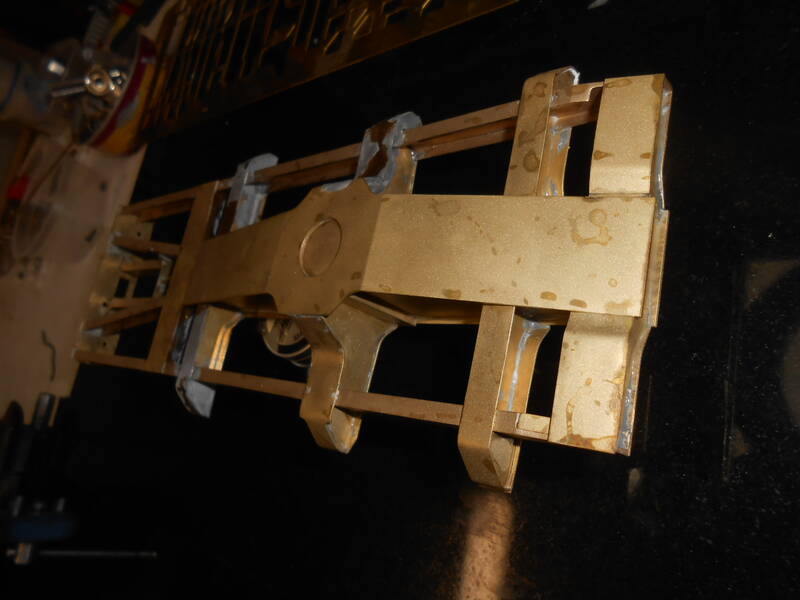

DSCN0478 (jc94)


../..

[jc94]

An diesem kleinen Wagen gibt es viele Geländer.


Ich fertige eine Schablone zum Formen der Stäbe an.
Diese wird einen Durchmesser von 1 mm haben und aus Neusilber bestehen.
Aus Holz.


Das ist erst der Anfang.
Außerdem sind die Geländer auf der einen Seite nicht dieselben wie auf der anderen Seite.
Der Taschenwagen ist nicht symmetrisch.

../..

[jc94]

Der komplette „Poche“-Waggon:



../..

[jc94]

Um das rotierende Teil zu befestigen, muss ich Spaltmuttern anfertigen.

So wie hier:
Damit es der Realität entspricht.
Ashampoo_Snap_jeudi_9_juillet_2026_17h0m7s (jc94)

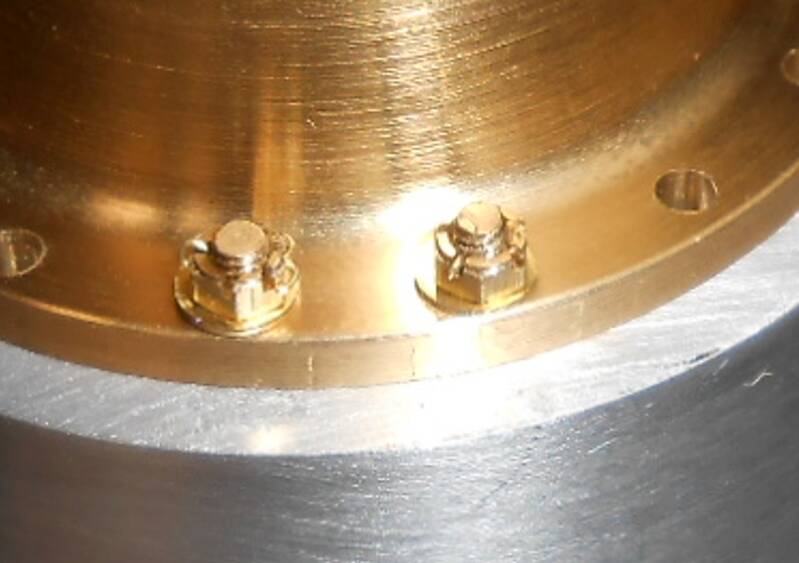

Befestigung an jedem Ende des Aluminiumprofils.
19h46m37s (jc94)


Zu fertigende Schraube.
Schraubenschaft M1,6
Schlitzmutter.
0,1-mm-Stift aus Stahl.
Die Mutter ist mit Loctite 262 gesichert.
Bohrung mit 0,2 mm Durchmesser in einem Schlitz.

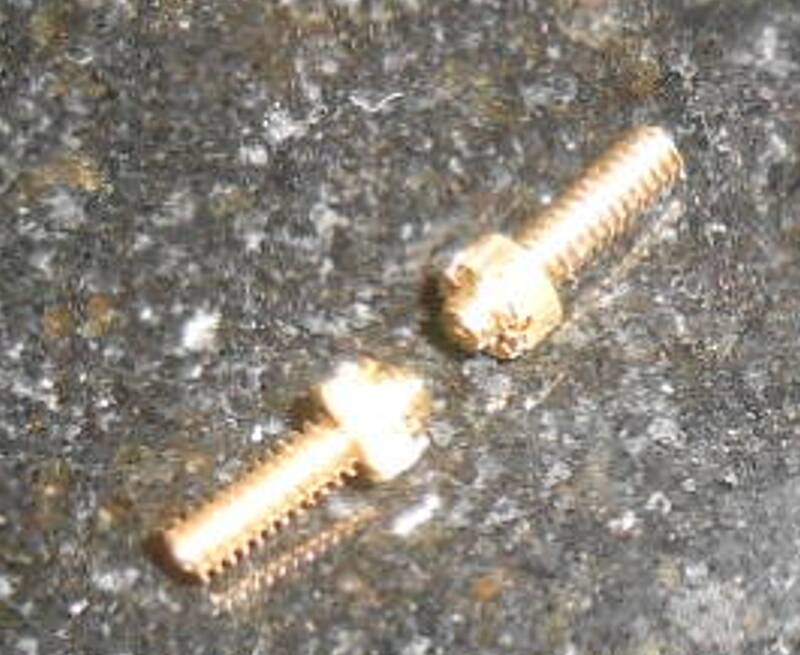

17h14m26s (jc94)


Herstellung der Nut an der Mutter.

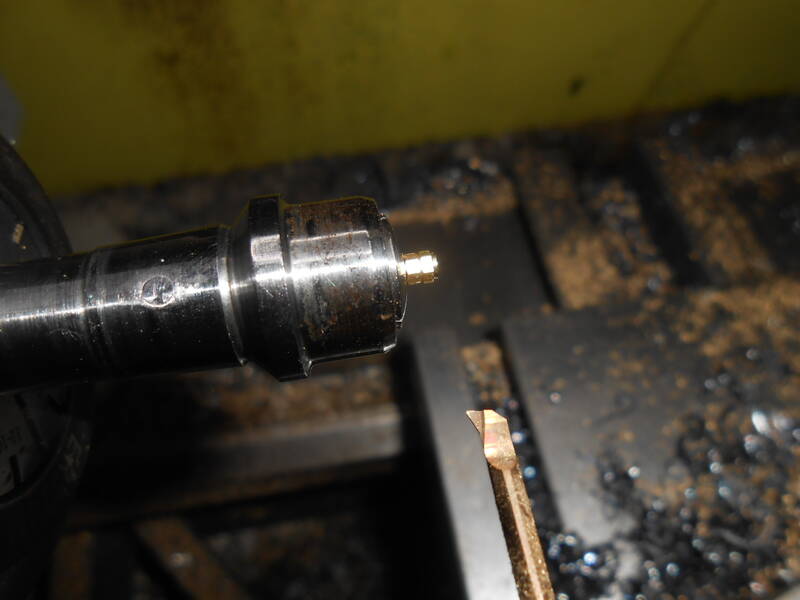

DSCN0489 (jc94)


Auf der Tour.

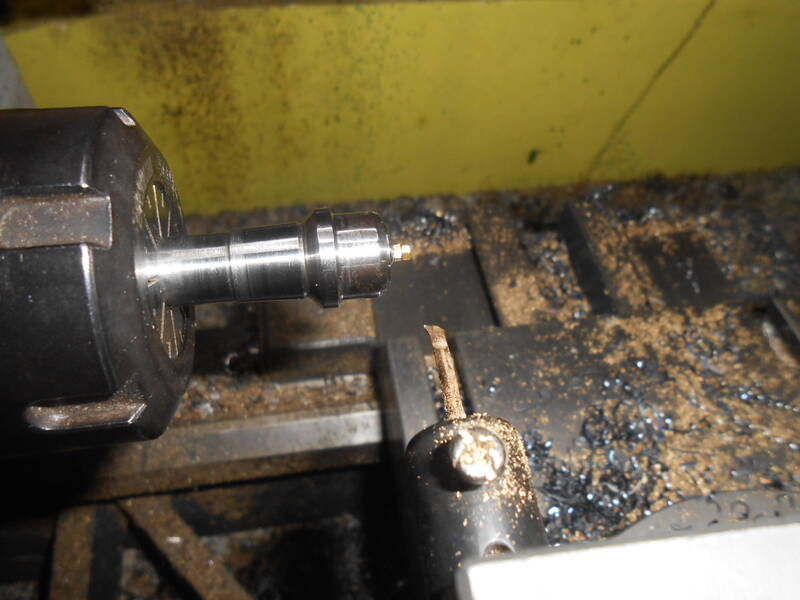

DSCN0490 (jc94)

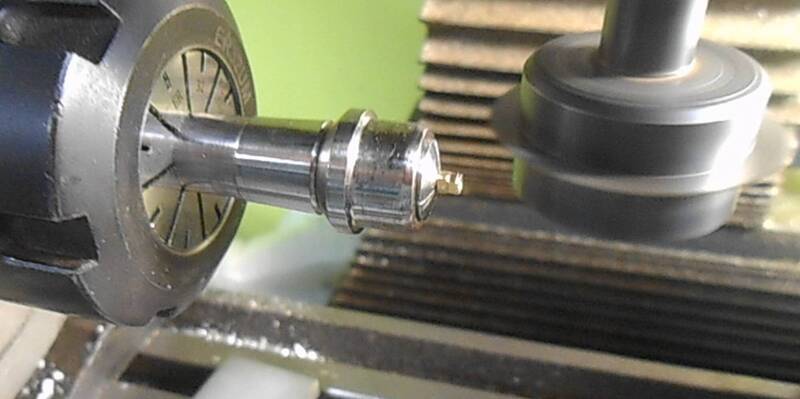

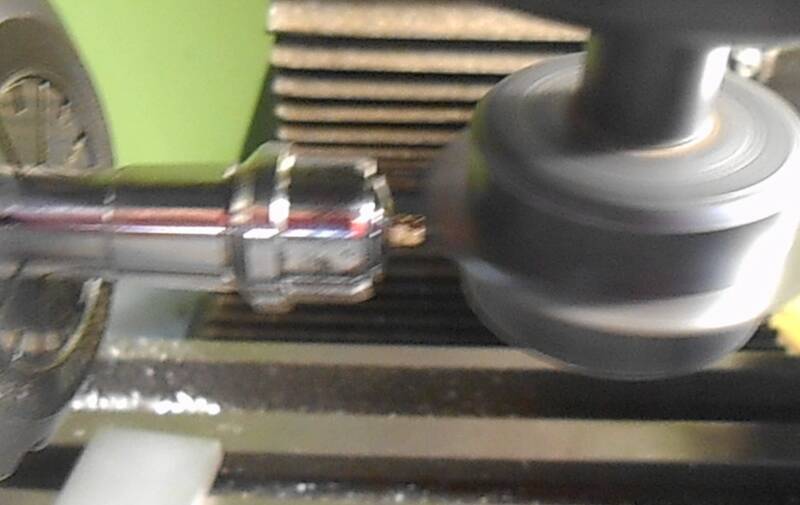

Bearbeitung auf der Fräsmaschine.

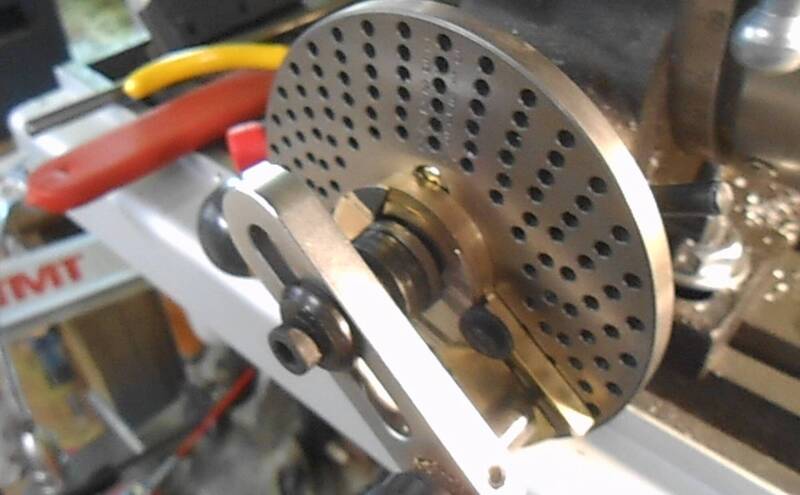

Teilapparat.
30 Umdrehungen × 3.
3 Schlitze.
14h27m44s (jc94)


14h28m23s (jc94)


14h28m32s (jc94)

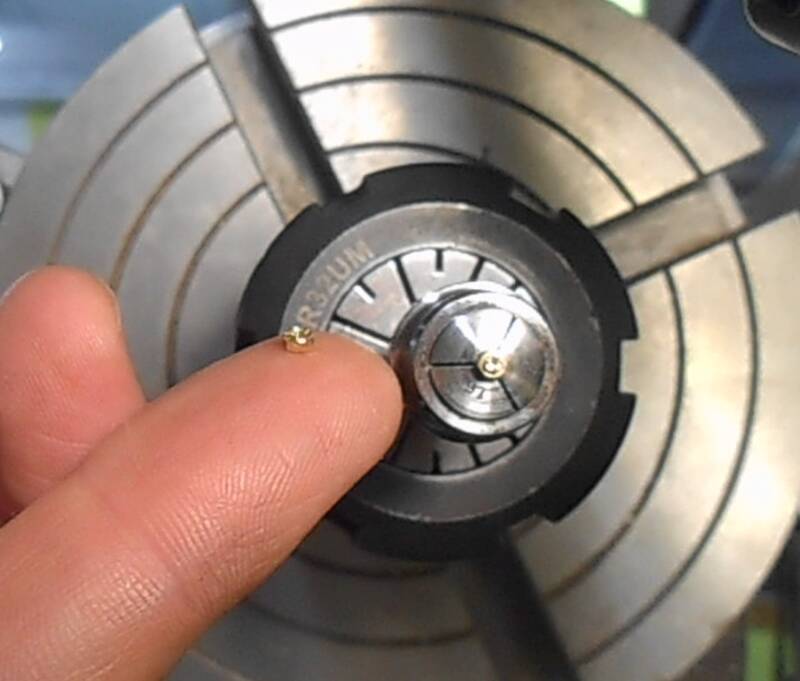

14h29m55s (jc94)

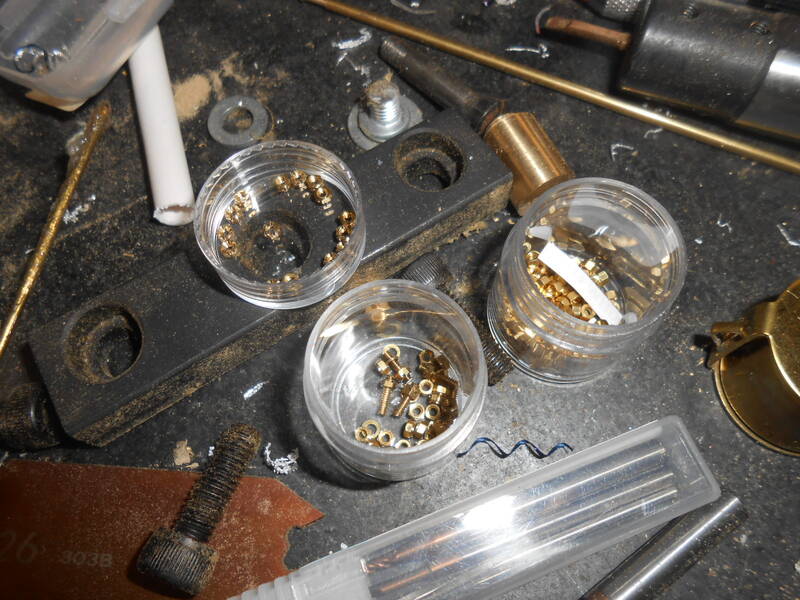

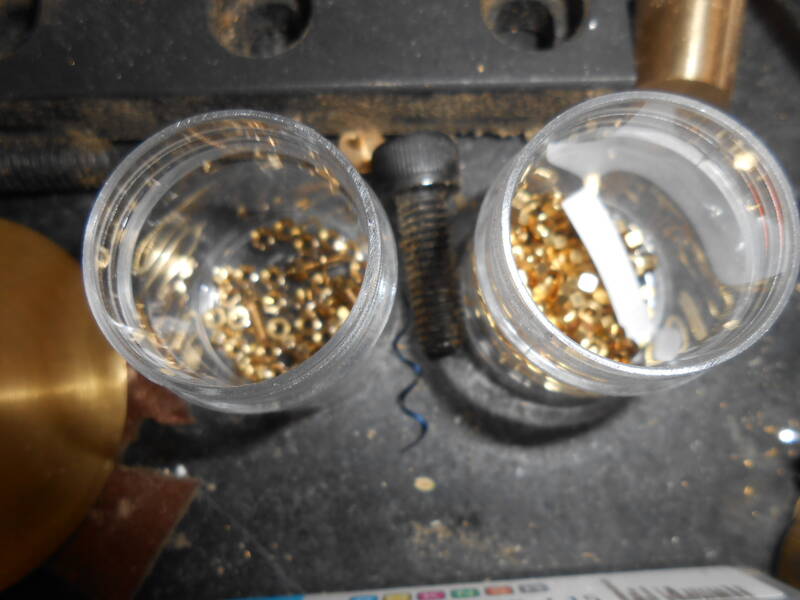

96 Muttern müssen hergestellt werden.
DSCN0491 (jc94)

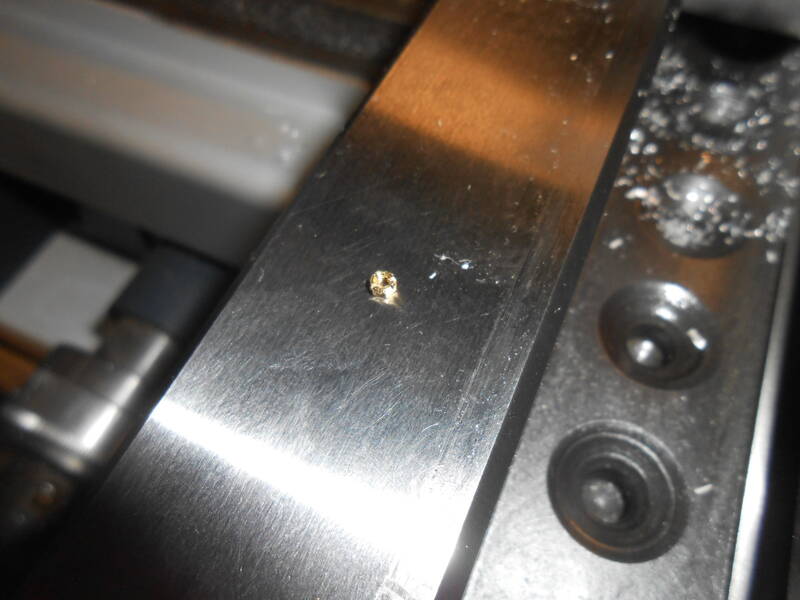

DSCN0496 (jc94)


DSCN0498 (jc94)


Form des Stifts vor dem Einsetzen.
Aus 0,1 mm starkem Federstahl.
Die Schraube hat ein Loch von 0,2 mm Durchmesser.
goupille_a_faire (jc94)


Grüße.
