Feldbahn Weichenbau Spurweite 26,7mm

[Jürgen]

Es gab beim Vorbild aber auch Weichen mit durchgehender Krümmung des abzweigenden Strangs

Mit geradem Herzstück?


Jürgen

[Sandbahner]

Hallo Thomas,

Außerdem ist auf dem Foto gerade noch so zu erkennen, dass die erste Schwelle hinter dem Herzstück schon nicht mehr durch beide Stränge läuft, sondern geteilt ist.

Soweit ich das erkenne, gehören die Schwellen schon zum Streckengleis.
(Aber die "Ausgleichstücke sind toll!)
Wie ich anhand meiner Bildersammlung feststellen konnte, gibt es bei Feldbahnweichen die verschiedensten Bauformen, abhängig vom Radius, Abzweigwinkel, Schienenprofil und Einsatzzweck ( noch was vergessen?).
Somit kann man beim Nachbau eigentlich nicht viel verkehrt machen.

Nochwas zur Software:
Natürlich kann man die Weichen auch mit normaler CAD-Software konstruieren, aber mit der AWA-Software läßt es sich so schön "probieren", da man Veränderungen in den Vorgaben sofort sehen und ausdrucken kann.

MfG
Sandbahner

PS
Habe mal deine Weiche mit der Software konstruiert und als Bild drangehangen

[theylmdl]

Hallo!

Mit geradem Herzstück?

Genau weiß ich's nicht, aber ich würde sagen, dass da die Krümmung auch durchläuft. Dass es solche Weichen gab, weiß ich mit Sicherheit nur von Regelspur.

@Sandbahner:
Danke für die Konstruktion! Leider ist das JPEG-Bild mächtig stark komprimiert. Tipp: Wenn Du schwarz-weiß-Grafiken als PNG-Datei abspeicherst, gibt's keine Verluste, und meist werden sie sogar noch kleiner als JPGs (zumindest bei so einem Motiv).

Beste Grüße,

[Sandbahner]

Hallo Thomas,
das Bild ist ein Screenshot der umgewandelten PDF Datei, also ohnehin nicht sehr scharf. Falls bessere Qualität gewünscht wird, kann ich auch die PDF Datei einstellen.

MfG
Sandbahner

[theylmdl]

Hallo Sandbahner!
Wenn es Dir nicht zuviel Mühe macht, wäre mir die PDF-Datei sehr willkommen.
Besten Dank -

[Otter1]

Moin,

kompetenten Rat zum Thema Feldbahn gibt es oft hier:

http://f24.parsimony.net/forum56453/index.htm

Manche Leute halten sich allerdingts nicht lange am Modell auf, sondern stellen sich gleiche eine echte Feldbahn in den Garten.

http://www.feldbahnseite.de/index.htm?h ... m_zees.htm

Grüße

Otter 1

[Sandbahner]

Hallo Otter,
beide Seiten sind schon bei mir in den Favoriten abgespeichert.
Bin dort regelmäßig "virtuell" zu Gast.

Hallo Thomas,
ich hänge mal die PDF Datei dran.

[theylmdl]

Hallo Sandbahner!

Herzlichen Dank für das PDF. Ich melde mich nochmal in der Sache, wenn ich schlauer bin als jetzt .

[theylmdl]

Hallo!

Ich melde mich nochmal in der Sache, wenn ich schlauer bin als jetzt.

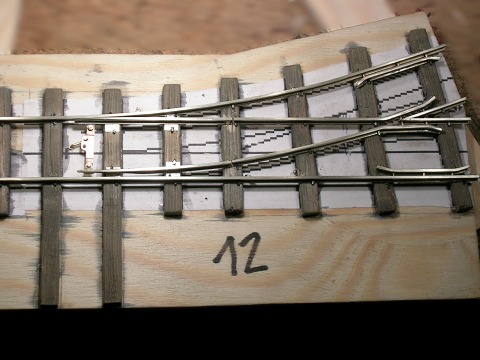

Ok, das bin ich nun. Hier ist das Trumm:



Höhö, meine erste IIf-Weiche . Ebenso schlecht fotografiert wie gebaut. Mehr dazu im IIf-Modul-Thread auf diesem Brett.

Beste Grüße,

[Sandbahner]

Hallo,
habe dieses alte Brett mal wieder aus der Versenkung geholt, da es mit dem Weichenbau dank neuerer Erkenntnisse weiter geht.
Da es beim Vorbild nicht nur Holzschwellen gab, wurde mit verschiedenen Materialen experimentiert, um Metallschwellen darzustellen. Einige Möglichkeiten wurden schon im Forum aufgezeigt.
Erste Experimente gabe es hier: http://www.sandbahner.de/forums/index.php?showtopic=49
Hier also das Ergebnis. Schwellenmaterial 1,5mm Leiterplatte, Seiten angeschrägt, zur Darstellung von Dachschwellen.





Radius 352mm ( entspricht dem kleinen Fallerradius), Länge 200mm
Der Stellmechanismus wurde im Winkel von 90° ausgeführt, da diese Weiche in unmittelbarer Nähe eines Gebäudes eingebaut wird.
Stellhebel, Weichenbock und Umlenkung wurden aus Weißmetall gegossen.
Im Gegensatz zu meinen ersten Weichen, hört hier der Gleisbogen vor dem Herzstück auf. Dadurch wird die Weiche etwas länger, läßt sich aber besser befahren.

MfG

Sandbahner
