LGB-Umbau der 995001

[Erich]

Hallo,

so weiter gehts
Heute wurde alles wieder demontiert, und die Rahmenteile vorn und hinten wurden geschliffen und die Pufferträger wurden entfernt.
Die Pufferträger werden ersetzt und es werden gleichzeitig die Aussparungen für die riesigen Hakenkupplungen geschlossen

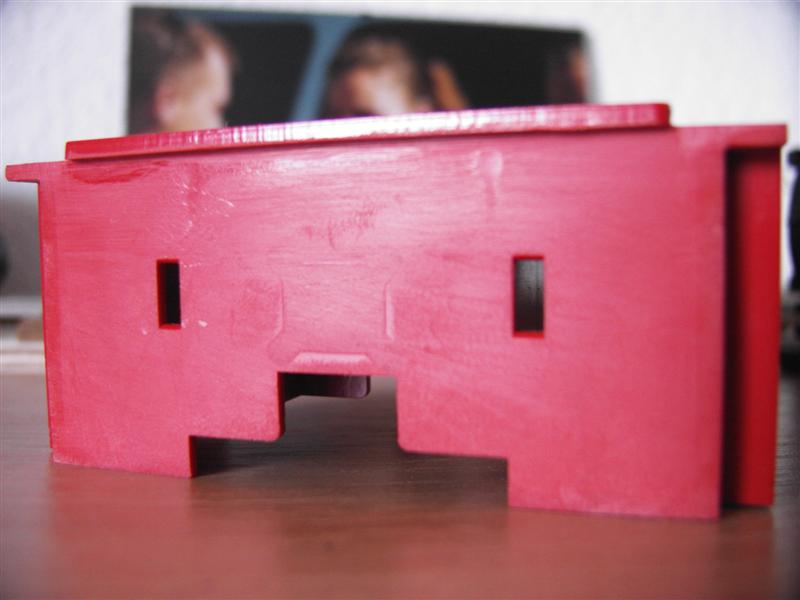

Hintere_Pufferbohle (Erich)

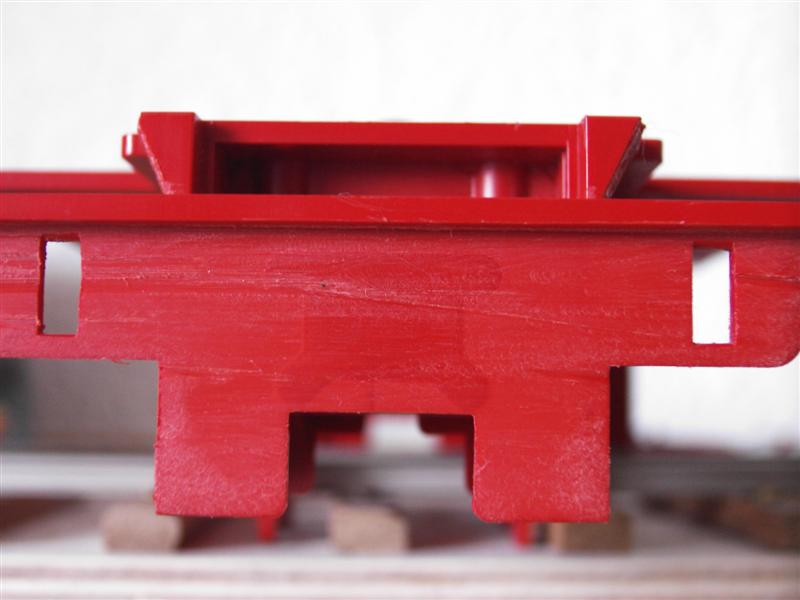

Vordere_Pufferbohle (Erich)


Grüße Erich

[Erich]

Morjen,

heute kamen noch die Trittstufen auf der linken Seite dran.
Eine wahre Feilorgie
Als Vorlage diente ein Bild der Ig-HSB

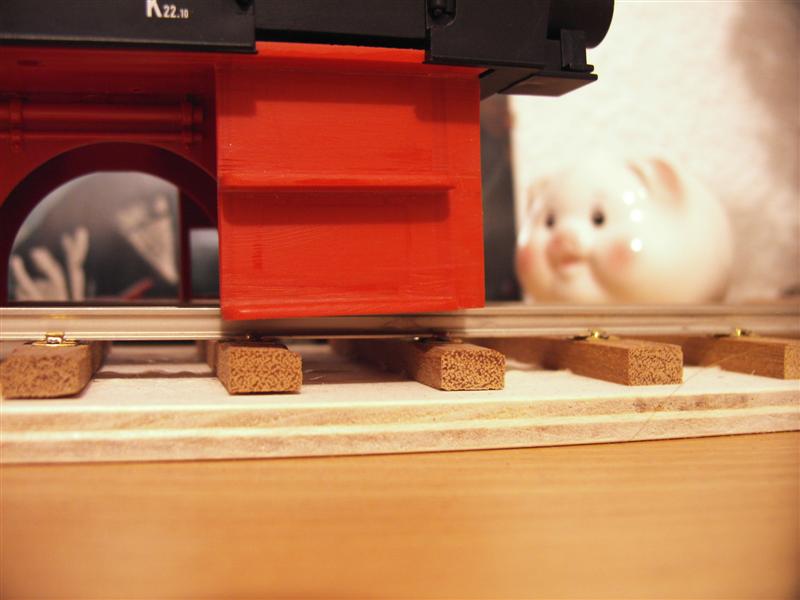

Nach der Feilorgie (Erich)


Ich möchte noch darauf Aufmerksam machen das es kein Totalumbau nach Vorbildaufnahmen wird, sprich Kessel-Verlängerung, Fahrwerk versetzen usw..
Ich ändere nur das, was der Stabilität keinen Abbruch tut, einfach zu bewerkstelligen ist und von mir als nötig betrachtet wird
Denn wie hat Marco,(glaube ich) mal geschrieben in seinem 996001 Beitrag:
'' Da hätte ich gleich Neu bauen können ''

Viele Grüße Erich

[Erich]

Morjen Buntbahners,

meine Dicke hat heute eine neue Halterung für Puffer und
Hakenkupplung erhalten, welche mit dem Rahmen verschraubt wurde
Die vordere Aufnahme wurde aus 1,5 mm Messingblech gesägt und gefeilt

vorher:

Vordere_Pufferbohle (Erich)


hinterher:

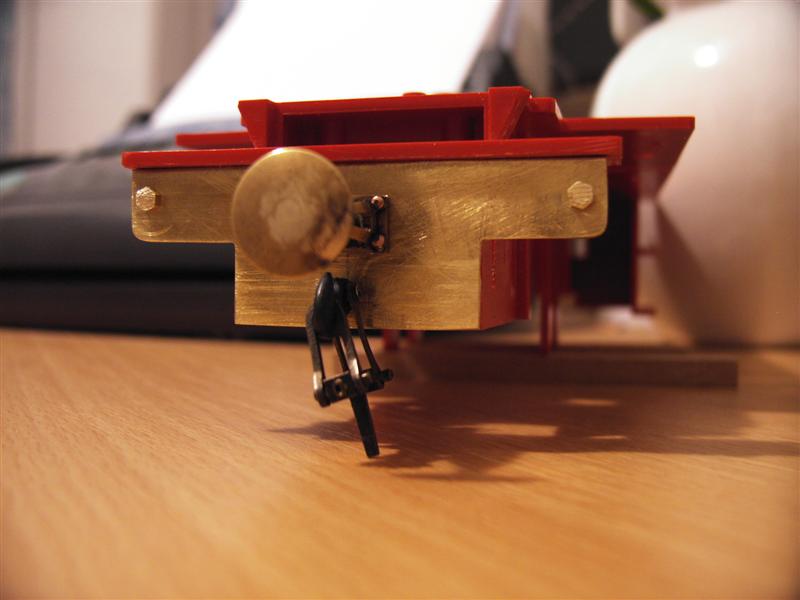

Puffer und Hakenkupplung (Erich)


so, Gute Nacht, Erich

[Erich]

Morjen,

die vordere Pufferbohle ist fertiggestellt
Alles wurde mit Zinnbeize geschwärzt, da das meiner Meinung nach dem Aussehen
von Stahl am nächsten kommt

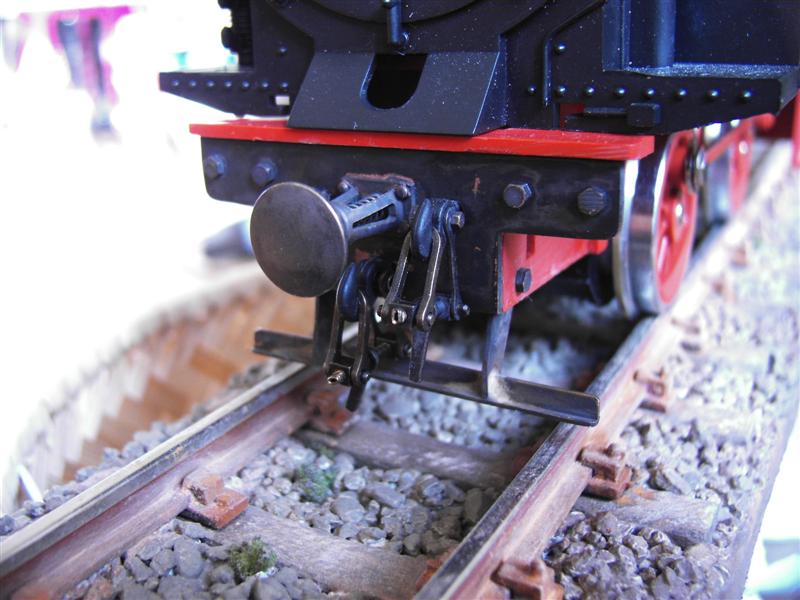

Schr_g_von_vorn (Erich)


Ein Schienenräumer wurde zusammengelötet und unter der Front mit dem Rahmen verschraubt:

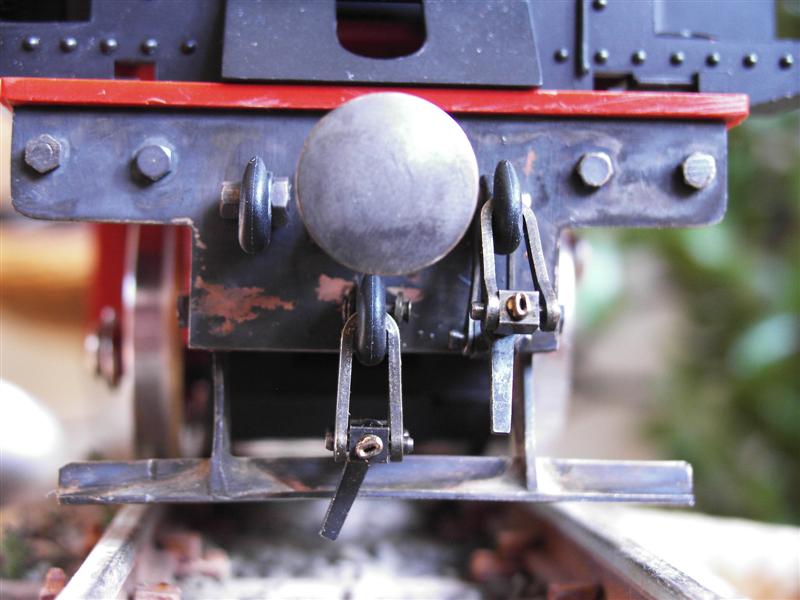

nach_dem_Schw_rzen (Erich)


Die beiden Kupplungen neben dem Puffer wurde einfach angebaut um später auch mal mit den richtigen Kupplungen fahren zu können


Seitenansicht (Erich)


Es hat allein 2 Stunde gedauert die Federn der Hübnerkupplungen einzurasten,
im Vorderbau ist echt wenig Platz

Viele Grüße Erich,

PS ich hoffe ich langweile Euch nicht

[HarzerRoller]

Hallo Eric,

Es hat allein 2 Stunde gedauert die Federn der Hübnerkupplungen einzurasten, ...

Oh ja, ohne Hebammenfinger geht da rein gar nichts, aber der Aufwand und die Fingerbiegerei haben sich echt gelohnt.
Bin jedenfalls gespannt, was da noch so alles kommt (die Gesammtansicht der 99 5001 wird uns ja noch nicht präsentiert )

Gruß in die Börde

[Waldbahner a.D.]

Ich würde sagen da braut sich was zusammen...
Bin mal gespannt wie das Projekt weiter geht.

Lustig finde ich schon mal die neue Pufferbohle mit den 3 Haken. Sieht irgendwie ulkig aus. Vielleicht kannst du ja noch einen Trichterpuffer nehmen. Dann brauchst du nur noch einen Schaku-Adapterkopf und du bist für jedes Kupplungssystem gefeilt.

Gerd

[vodeho]

Hallo Erich,
deine 5001 sieht echt toll aus.
Nur Frage ich mich ob das Original wirklich drei Haken hatte???
Gruss Volker

[Erich]

Morjen,

ja, ja Gynäkologenfinger sind schon was Wunderbares, wenns mal kleiner wird

Die Komplettansicht gibts erst nach Fertigstellung

Zu dem Kupplungensspaß gibts eigentlich nur zu sagen, das später die Mittelkupplung wieder abgebaut wird, wenn alle Weichen gebaut sind und das dann auch befahrbar ist (so 7' und 3000mm R) Das Loch wird dann natürlich verschlossen.....
Bis das soweit ist bleiben die erstmal drann, es sind immerhin schon ne Menge Fahrzeuge damit ausgerüstet und die Spur I Kupplungen sind ja Gott sei Dank noch ne preiswerte Alternative. Der Vorteil ist außerdem wenn man die Federn kürzt um 1-2 Windungen haben die Kupplungen etwas Spiel und verhalten sich in etwa( jetzt Bitte keine Belehrungen, ich schrieb ja in etwa) so wie ne Balancierkupplung( für Arme )

@Waldbahner

jaja Schaku und aufm Dach noch link & pin was, das könnte Dir so passen

Außerdem,für mich ist es nur wichtig das die Riesenhaken ab sind

Viele Grüße Erich

[Erich]

Hallöle Buntbahner,

die Kupplungsorgie ist in die letzte Runde gegangen
Die hintere Pufferbohle ist nun auch fertig
Alles wurde wieder schön geschwärzt und schon mal angebaut, der Anbau der Kupplungen verlangte wieder nach gyn....... Fingern hinten geht es noch enger zu als vorn
Aber der gemeine Buntbahner kann ja 3 Pinzetten auf einmal halten und dann gehts auch

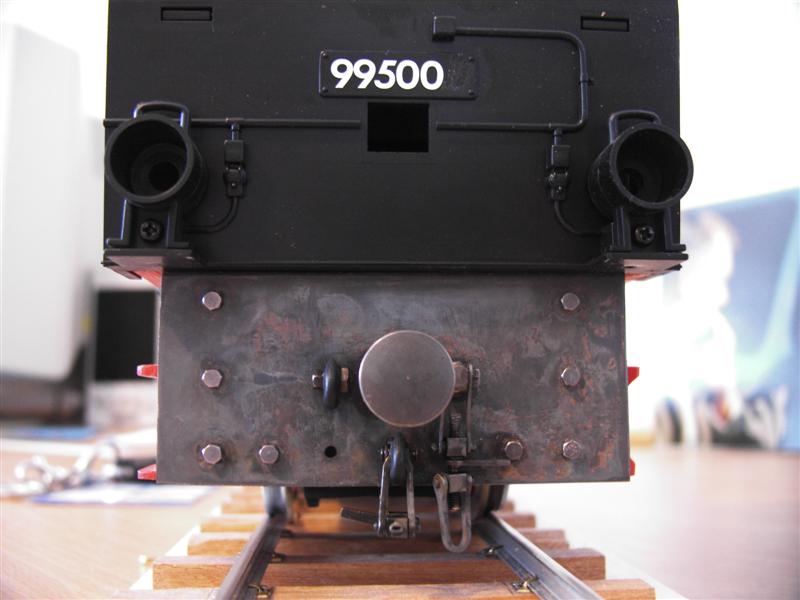

Auch fertig ! (Erich)


Viele Grüße Erich

[vodeho]

Hallo Erich,
lt. Harzbibel ist die Pufferbohle aber so breit wie der Aufbau!!
Oder hast du nachgemessen???
Gruss Volker
PS. Das soll deine tolle Arbeit aber nicht schmälern.
