03 001 - kohlebefeuert

[Janosch]

Hallo zusammen,
ich habe schon vor längerem die ersten Frästeile der 03 bekommen. Doch dann kam die Revision 71 in den Weg und schließlich der Kesselschaden am Kessel der 71. Jetzt wird sie auch noch am Rahmen revidiert, der Kessel muss fertig gemacht werden, bekommt Achslager, eine neue Pumpe,... was heißt:Im Moment habe ich gar keine betriebsfähige Maschine.Für einen, der auch mal gern ordentlich Betrieb macht, ein schweres Los.
Inzwischen ist die Liste der 71 so lang, dass ich der Meinung bin, dass die 03 schneller die ersten Radumdrehungen mit der richtigen Steuerung macht, als die 71. Deshalb habe ich die 03 vorgezogen.

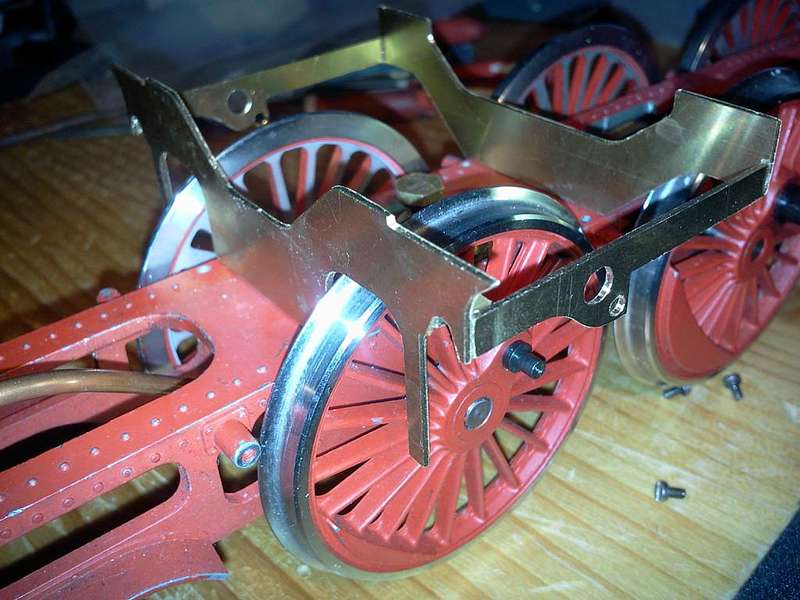

Die Frästeile habe ich mal aus dem Blech herausgetrennt und zusammengeklebt, um das weitere Vorgehen zu planen.
Wirklich Zeit für das Projekt ist nicht in Sicht, aber ich bleibe optimistisch irgendwann weiter zu machen.

Gruß Janosch

[Janosch]

Hallo zusammen,
ich war seit Wochen nicht mehr in der Werkstatt...aber im CAD hat sich was getan. Ich werde die Lok jetzt erstmal im CAD weiterbauen, Zeit für die Werkstatt ist leider nicht in Sicht.
Ich plane den Rahmen in Stahl lasern zu lassen. Den Märklinrahmen nehmen zu wollen war murks. Also habe ich den mal durchkonstruiert.
In dem Zug, wie soll es auch anders sein, ändere ich gleich einige Sachen:
Neue Achsspeisepumpe, alle Achsen gefedert und neu gelagert(richtige Achslagerkisten in eckigen Rahmenausschnitten, gehärteter Stahl als Achse in Bronzebüchsen, größerer Achsdurchmesser)



Letzte Woche kamen meine gefrästen Stangen:


Sind wirklich erstklassig geworden. Jetzt müssen viele Stahlbolzen und Bronzelager gemacht werden. Und den Kreuzkopf muss ich als letzte Herausforderung auch noch fräsen. Ich denke im Sommer wird sie zum ersten Mal laufen. Vielleicht ist das Ziel etwas hoch gesteckt, aber die größten Hürden sind genommen.
Gruß Janosch

[eXact Modellbau]

Wo sind die Stangen denn hergekommen???

[Janosch]

Moin Larry,
die habe ich mir CNC-Fräsen lassen...falls Interesse besteht, wer mir das so schön gemacht hat, PN genügt.
Gruß Janosch

[Flachschieber]

Hallo Janosch,

gibt es zu Deiner 03 schon was neues?

Beste Grüße,

Marco

[Janosch]

Hallo Marco,
derzeit bin ich damit beschäftigt die Lok im CAD vollständig durchzukonstruieren. Wer das selber schon mal gemacht hat, weiß, dass das sehr viel Zeit in Anspruch nimmt. Leider teilweise auch eine kreative Arbeit und wenn man keine zündende Idee hat, bleiben Baugruppen teilweise ziemlich lang eine Baustelle. Typisches Beispiel hierfür ist der Überhitzeranschluss in der Rauchkammer. Da ich den Überhitzer zum Rohre putzen entfernbar haben möchte, sollte das schnell gehen und vor allem sollte möglichst kein Ruß in die Leitung während der (De)Montage kommen. Bisher habe ich noch keine Lösung gefunden, die mich zufrieden gestellt hätte. Letztendlich gibt es da vermutlich auch nicht die Ideallösung...

Nunja, wenn sie dann endlich durchkonstruiert ist, werden viele Teile lasergeschnitten. Der Rahmen, das Führerhaus, die Umlaufbleche, der Tender...sehr viele Teile Bei den Achslagern mach ich zum Beispiel jeweils 0,5mm Bearbeitungszugabe, weil ich nicht weiß, wie genau die Teile jeweils werden und bearbeite sie deshalb anschließend nach.
Kessel und den Zylinder werden auch nochmals neu gefertigt.

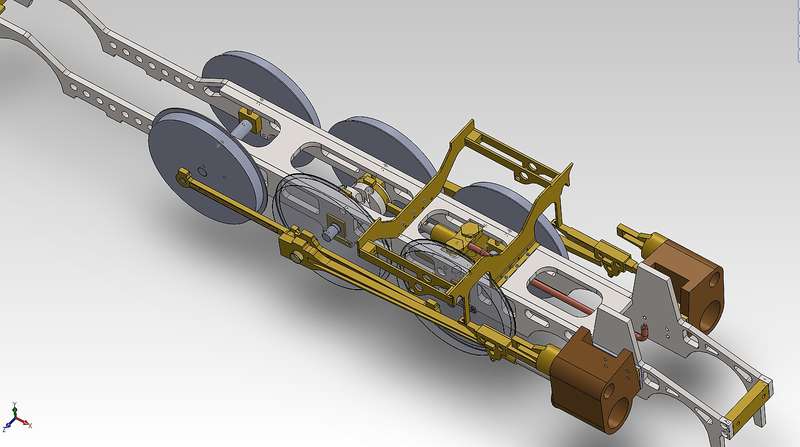

Noch ein aktuelles Bild aus dem CAD:


Gruß Janosch

[fido]

Hallo,

ich bitte deutlich darum, keine alten Streitereien wieder aufzuwärmen. Der Rest der Diskussion steht jetzt auf dem Abstellgleis.

[steamchris]

Hallo Janosch,

gibt es denn neue Fortschritte in Sachen 03?

VG
Chris

[Anfänger]

Durchaus.

Allerdings fehlen jetzt einige Beiträge.

Und Bilder.

[Janosch]

Moin Chris,
leider nein Die letzten Jahre waren vom Studium geprägt, für Modellbau war nur sehr wenig Zeit.
Das Versprechen gilt noch: Wenn es nennenswerte Fortschritte gibt, berichte ich hier. Eine Prognose wage ich nicht mehr zu machen.

Danke Fido für deinen Ein-/Durchgriff!

Viele Grüße
Janosch
