Rollwagen

[dampfklaus]

Hallo Rollwagen-Leser,

Hallo Volker, wenn ich das Schmirgel-Leinen verkehrt herum aufklebe würde keine Schmirgelwirkung entstehen. Nur mit welchem Kleber würdest Du dünnes Leder denn ankleben wollen, damit es auch dauerhaft hält?

Heute habe ich das Bremsen-Anstellgetriebe skizziert und bin soweit gekommen:


Rollwagen X (dampfklaus)

Das Schneckenrad und die Schnecke sind gekauft sowie auch die Kugellager, die beiden anderen Zahnräder hatte ich ich noch in meinem Fundus, wurden mal aus einer elektr.Schreibmaschine ausgebaut.


Rollwagen_X_005 (dampfklaus)

Es war ein bißchen schwierig die genauen Achsabstände zu ermitteln. Die Schreibmaschinen-Zahnräder waren glashart, ein Bohrer wurde gehimmelt, aber nach dem Ausglühen ließen sie sich gut bearbeiten.


Rollwagen_X_008 (dampfklaus)

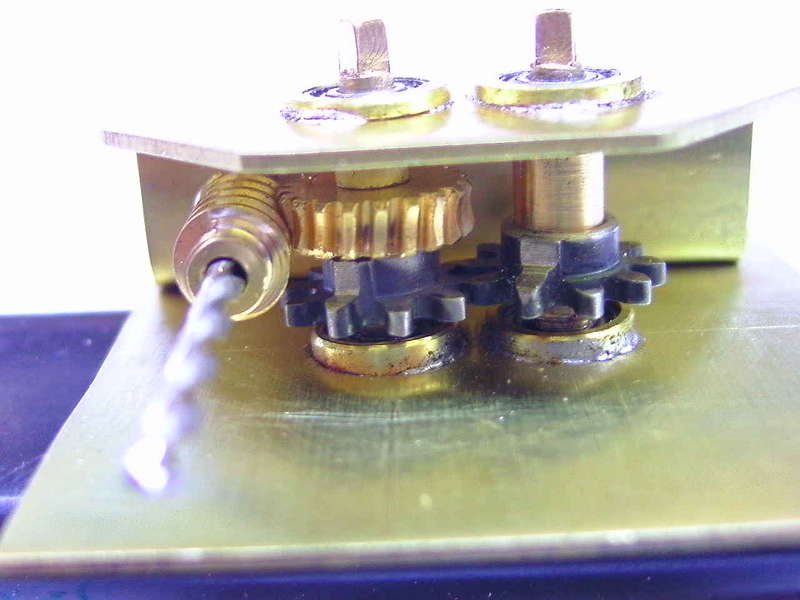

Die Schnecken-Welle hat 2 mm Durchmesser und die Zahnrad-Wellen haben 3 mm Durchmesser. Oben an den Zahnrad-Wellen habe ich jeweils einen Vierkant angefräst, damit sich die Bremsen-Zug-Hebel nicht auf den Wellen verdrehen können.


Rollwagen_X_014 (dampfklaus)

Und hier wird das Getriebe mal eingebaut.
Aber erst muß noch die Schnecken-Welle ihre Lagerung erhalten und dann können schon mal provisorisch die Zugstangen angeschlossen werden.

Bis dahin, Gruß aus Hilden

Klaus

[volkerS]

Hallo Klaus,
ich würde die Messing-Bremsbeläge sandstrahlen und mit Gel-Sekundenkleber das Leder aufkleben.
Bei der Konstruktion deiner Bremse frage ich mich derzeit, wie du die Längenunterschiede im Bremsgestänge bei Schwenkbewegung der Drehgestelle in Kurvenfahrt ausgleichen willst. Die Zugstangen von den Drehgestellen haben ja senkrecht stehende Gabelköpfe.
Volker

[Anfänger-Jack]

Hallo Klaus !

Danke für die Materialbezugsquellen !

Und überhaupt habe ich ganz vergessen:
Deine Rollwagen sind erste Sahne, echt Klasse.

Gruß Michael.

[dampfklaus]

Guten Abend Rollwagen-Interessierte,

nachdem das Getriebe funktioniert habe ich es eingebaut:

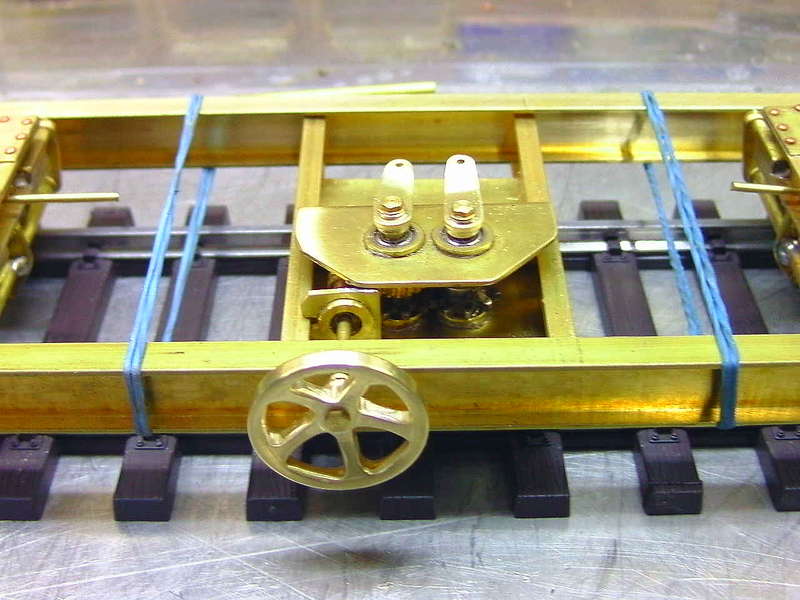

Rollwagen_XI_001 (dampfklaus)

Die Grundplatte wurde noch etwas verkleinert und zwischen zwei U-Profile gesetzt. Das Handrad hat 24 mm Durchmesser.


Rollwagen_XI_004 (dampfklaus)

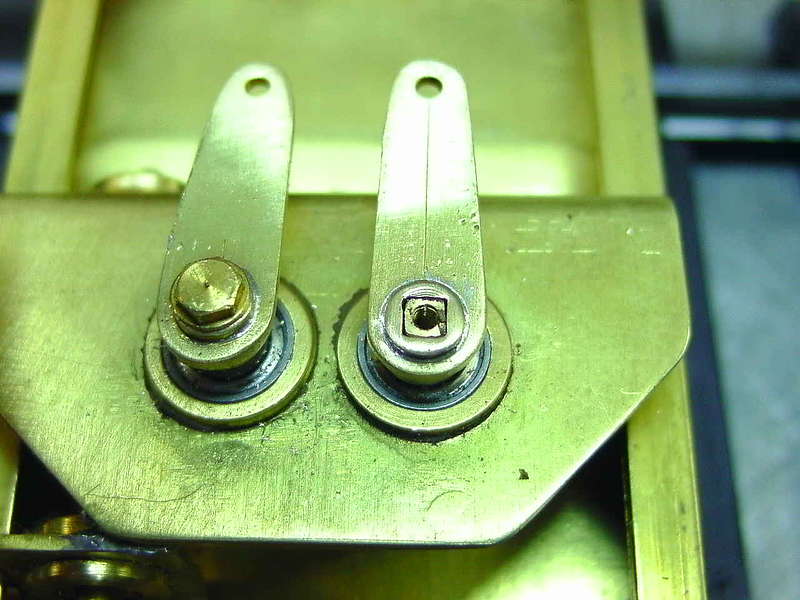

Die beiden Verstellhebel sowie das Handrad sind jeweils über einem Vierkant, 2,1 mm, mit den Wellen verbunden, damit sie sich auch nicht verdrehen und mit je einer Schraube M 1,4 mm gesichert.


Rollwagen_XI_006 (dampfklaus)

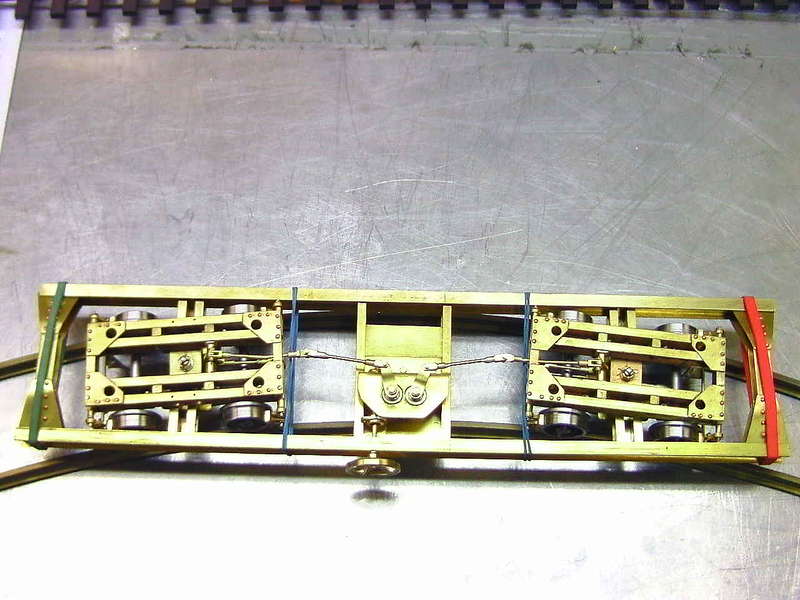

Hier kann man erkennen, dass die Auslenkung der Bremsgestänge, bei Kurvenfahrt, kaum ihre Lage verändern.

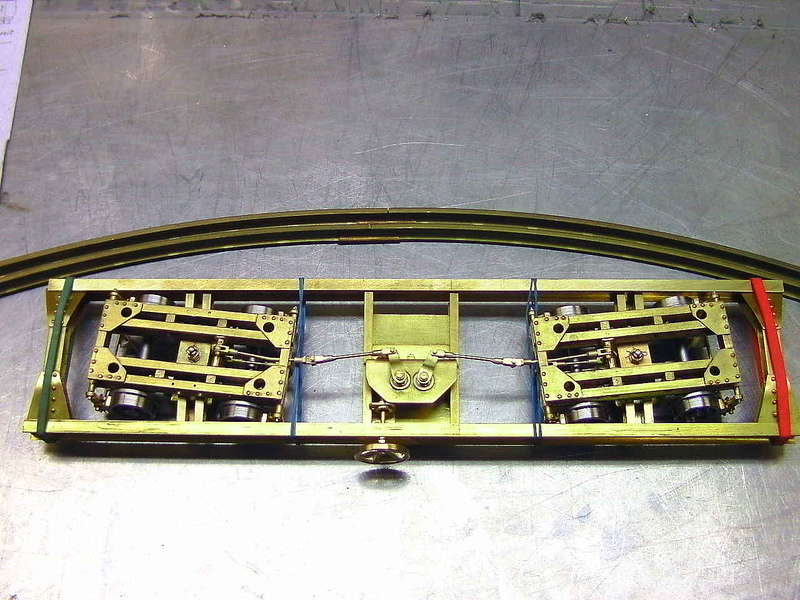

Rollwagen_XI_009 (dampfklaus)

Das Gleiche gilt für die andere Kurvenrichtung.

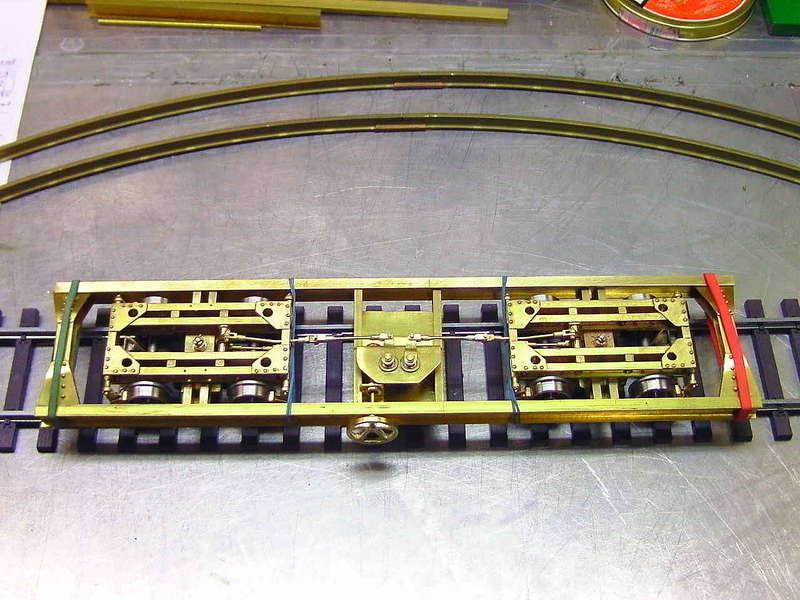

Rollwagen_XI_010 (dampfklaus)

Es sollte eigentlich nur auf gerader Strecke die Bremse angezogen werden, wie sich das Bremsgestänge in einer Kurve verhält, weiß ich noch nicht. Werde ich aber nach Fertigstellung testen.

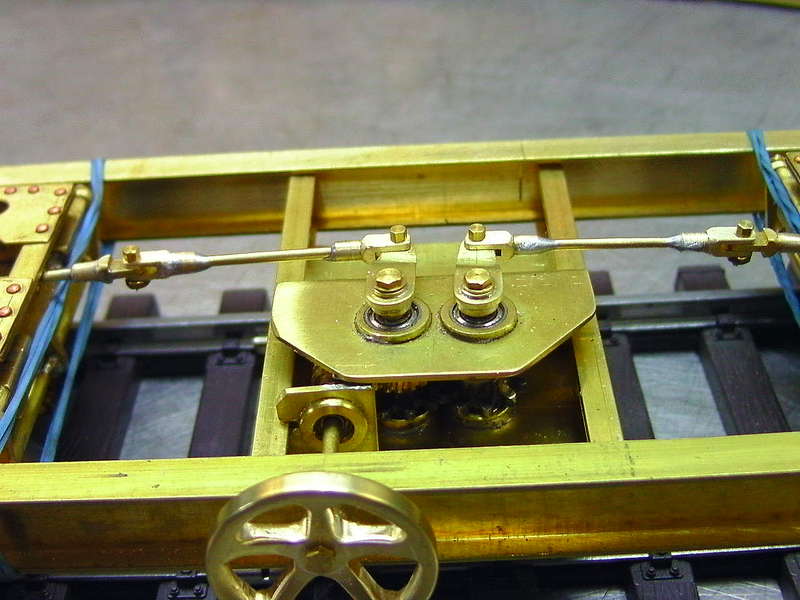

Rollwagen_XI_016 (dampfklaus)

Hier ist noch mal die Anordnung der Bremshebel und der Bremsgestänge zu sehen.

Nun wünsche ich Euch viel Spaß beim Betrachten der Bilder. Ich überlege noch ob ich das Handrad außen mit einer Rändelung versehe oder mit einem Handgriff. Sollten die beiden Wagen und das Getriebe eine Abdeckung erhalten, was meint Ihr??
Ach ja, Volker, hätte ich beinahe vergessen, die Bremse funktioniert sehr gut, auch ohne Bremsbelag, ich hatte sie nur nicht richtig eingestellt.

Schönen Feierabend wünscht

Klaus

[dampfklaus]

Hallo zusammen,

bis auf ein paar Kleinigkeiten ist der Rollwagen nun fertig.

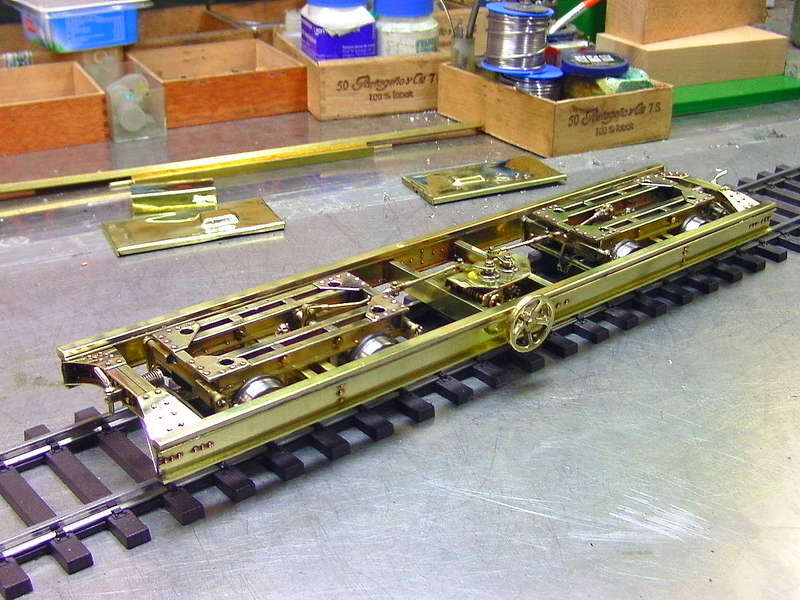

Rollwagen XII (dampfklaus)

Es wurden die Schienen für aufgelötet und etwas poliert.


Rollwagen_XII_009 (dampfklaus)

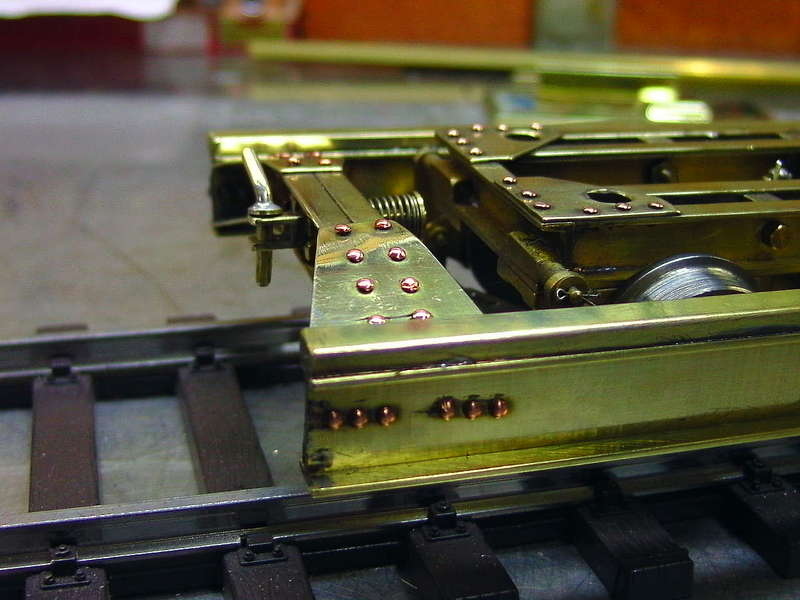

Die Traversen mit den gefederten Kupplungen.

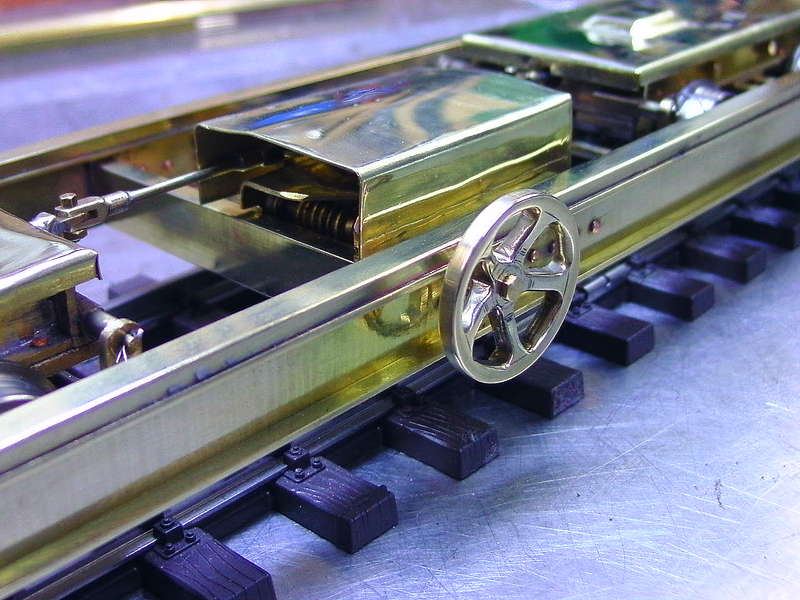

Rollwagen_XII_024 (dampfklaus)

Den Handgriff an dem Handrad mache ich später.
Rollwagen_XIII_001 (dampfklaus)

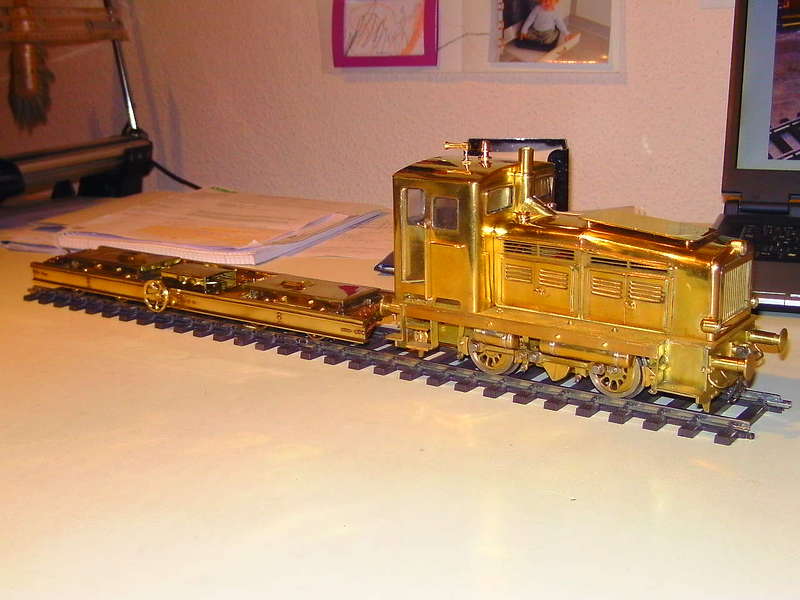

Und so sieht der Rollwagen hinter der Lok aus, einmal von vorn.


Rollwagen_XIII_003 (dampfklaus)

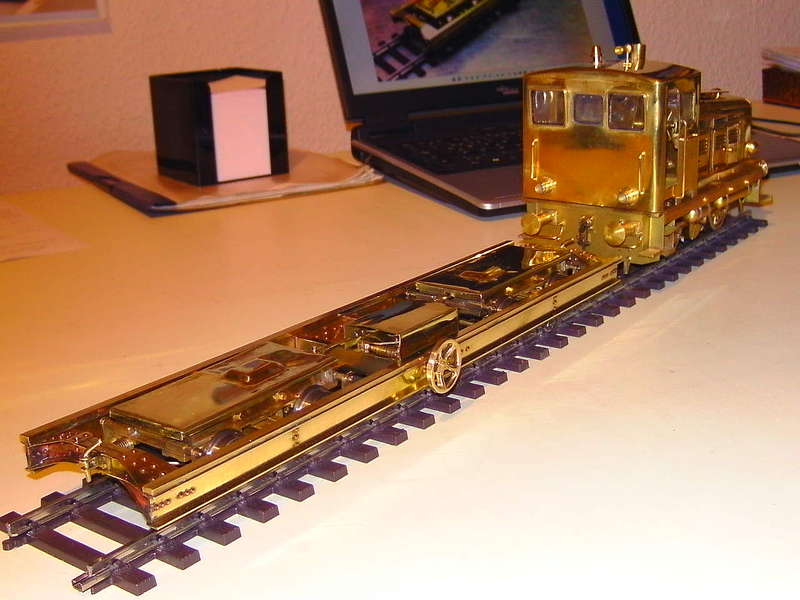

Und einmal von hinten.

Wer so einen Rollwagen nachbauen will, kann einen Zeichnungssatz bei mir bekommen.

Gruß

Klaus

[Bust]

Klaus, ich bin sprachlos! Ein wunderschöner Rollwagen ist das geworden, den du in unfassbar kurzer Zeitspanne vom ersten Strich hier im Forum zu einem wahren Schmuckstück umgesetzt hast!

Es war eine Freude mitzulesen und ich freue mich schon auf dein nächstes Projekt.

[Kolbenfresser]

Hallo Klaus


Ich bin ja immer noch sprachlos über deine Antwort

Du hast wohl eine ähnliche Veranlagung wie ich, Buntmetall muss glänzen!
Ich frage mich ja schon, ob du deine Modelle ständig polieren willst, oder du am Ende auch zum Luftpinsel greifen möchtest??

Mach weiter so, freue mich schon auf weitere Berichte


Gruß

Roland

[dampfklaus]

Hallo Bust,

es freut mich sehr, dass Dir mein Rollwagen gefällt, aber der Wagen könnte noch an einigen Punkten besser werden. Jedenfalls vielen Dank.

Nun habe ich mit dem Bau des Güterwagens "DR Om21-Königsberg" begonnen.

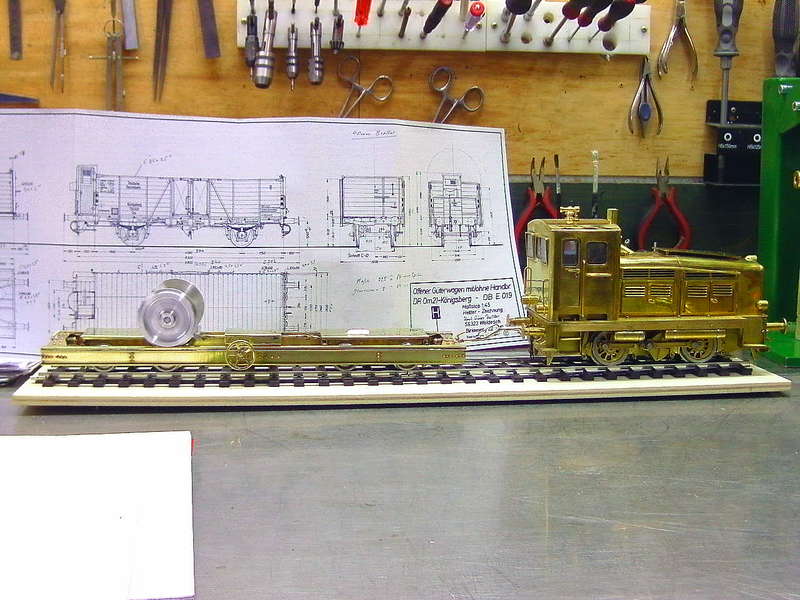

Rollwagen XIV (dampfklaus)

Natürlich zu erst die Laufräder. Damit der Wagen nicht so schwer wird habe ich sie aus Aluminium gedreht.
Dabei fiel auf,dass ich den Rollwagen noch nicht an die Lok gekuppelt hatte. Also zuerst mal eine Zugstange skizziert und dann ging es los. Die beiden Stangenköpfe wurden aus 4 mm Quadrat-Messing gefeilt und als Zwischenstück diente ein 3 mm Messingrohr. Nun hat mir mal ein Schlaumeier gesagt; " an einen Zughaken kann man keine Abschleppstange anhängen"! Schau, es geht doch, man muß nur verhindern, dass der Stangenkopf vom Haken anspringen kann.

Rollwagen_XIV_006 (dampfklaus)

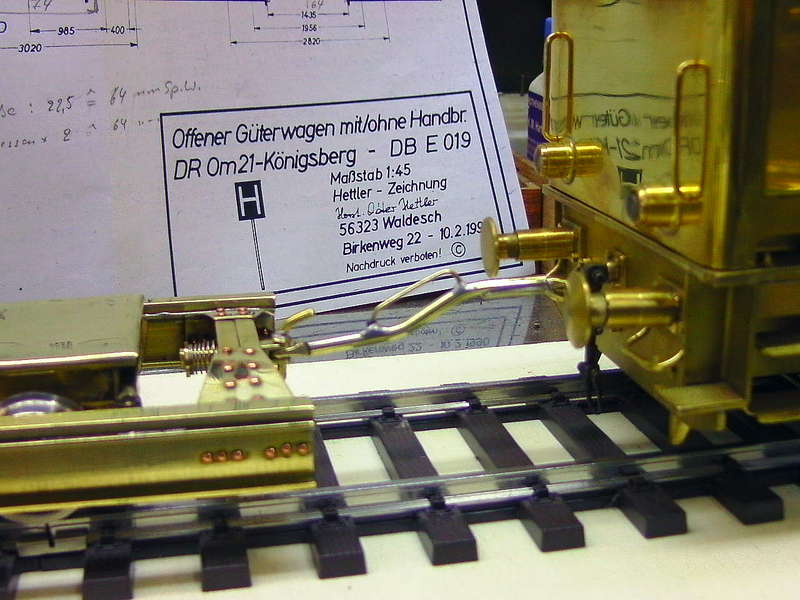

Damit der Helfer die Zugstange auch gut händeln kann, habe ich noch einen Handgriff angelötet.

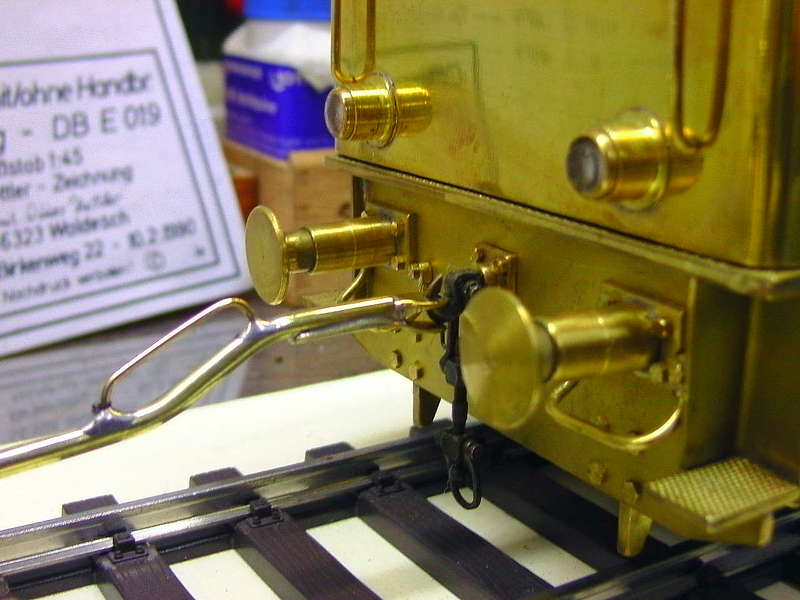

Rollwagen_XIV_008 (dampfklaus)

Hier kann man die Lasche erkennen, die verhindert, das der Zugstangen-Kopf, beim Bremsen, vom Haken abspringen kann.

Rollwagen_XIV_005 (dampfklaus)

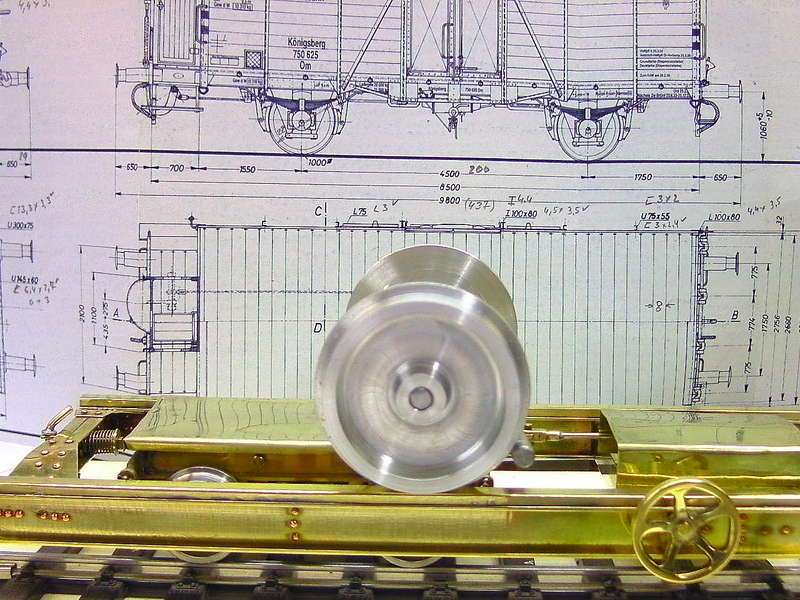

Laufrad-Einheit in Nahaufnahme.

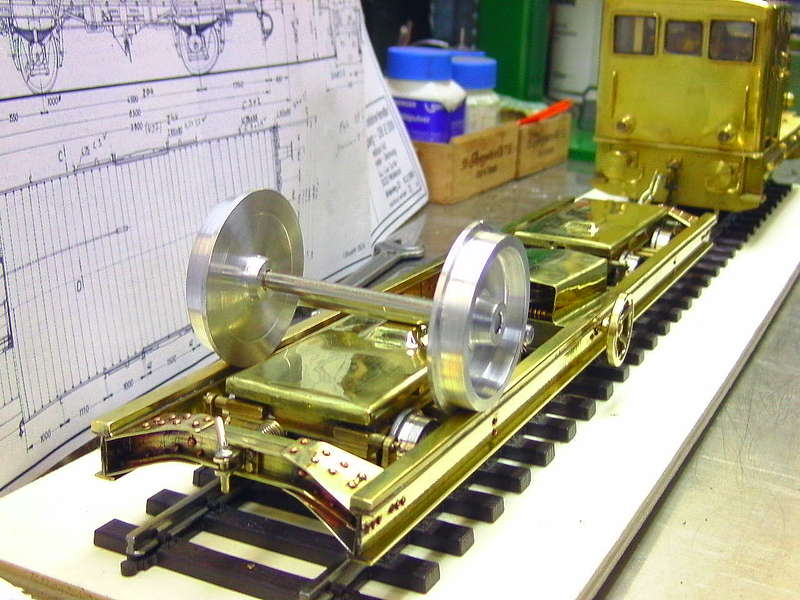

Rollwagen_XIV_014 (dampfklaus)

Laufrad-Einheit von hinten.

Gruß

Klaus

[dampfklaus]

Hallo Roland,

Du sprichst mir aus der Seele. Wenn ich schon etwas Kleines einigermaßen genau baue, dann will ich das nachher nicht mit Farbe zu kleistern.
Wann die polierten Oberflächen anlaufen weiß ich nicht. Aber eins weiß ich, die Teile, die ich vor ca. 10 Jahren poliert habe, zeigen bis heute noch keine Anlaufspuren.

Gruß

Klaus

[Kolbenfresser]

Hallo Klaus

Das hört sich ja gut an, leider laufen meine Teile mit der Zeit immer an.
Du kannst dir vorstellen, das ich dein Rezept gerne kennenlernen würde.


Gruß

Roland
