Tramway- oder Kastenloks

[UKB]

Hallo in die Runde

Nach eifrigen Stöbern bin ich endlich auf eine Seite gestoßen, die mein derzeitiges "erstes" Projekt zum Inhalt hat.
Leider sind viele Bilder verschwunden.

Da ich die ehemalige Schmalspurstrecke Niebüll - Dagebüll als mein Vorbild genommen habe, suche ich nun nach Einzelheiten von Lok 1 und 2.
Sie waren Trambahnlokomotiven bzw. Kastenloks von Jung, Jungental.
Siehe auch www.nvag.com
Unter Geschichte
Ich habe noch ein gescanntes Papierbild gefunden, auf dem die merkwürdige Kupplung zu sehen ist.

[/img]

Der Pufferteller hat oben einen Einschnitt, in dem ein "Fanghaken?"aufliegt.
Rechts daneben ist ein Haken zum aufnehmen einer Kette.
Weiß jemand etwas über diese einseitige Kupplungsart?

Hoffentlich hat es mit den Bildern geklappt

MFG
Alfred, der in 7 Tagen Rentner ist

[UKB]

Nochmal Hallo

2 Bilder als attachment hat er genommen, das dritte nicht.
Soll das so sein?

Nachtrag zur NVAG bzw jetzt NEG
Man sagte mir, das es keine Unterlagen mehr gebe, es hat wohl ein Ehemaliger alle mitgenommen??

MFG
Alfred

[KK]

Moin Alfred,

Weiß jemand etwas über diese einseitige Kupplungsart?

Diese Kupplung findest Du im englischen Einflußbereich (GB, AUS, NZ, Afrika)) außerdem auch in Schweden bei Schmalspurbahnen, die Kupplung nennt sich Chopper-Kupplung, die wird übrigens symetrisch verwendet d.h. der Fallhaken ist an beiden Seiten vorhanden und leicht aus der Mitte versetzt. Die Ketten sind meist sog. Sicherungsketten, die größere Katastrophen bei eine Fehlfunktion der Kupplung verhindern sollen, teilweise sind diese Kupplungen aber auch zusätzlich mit den seitlichen Kuppelhaken á la RhB versehen, um mit anderen Kuplungen kompatibel zu sein, wenn die Lok auf eine andere Bahn umgesetzt wurde.

Diese Kupplungen gibt es in Kunstoff (Maßstab 1:19) von Tenmille (www.tenmille.co.uk) bzw. von Brandbright auch in Messingguß bzw. in Metall von Accucraft (http://www.brandbright.co.uk/brandbright13.htm)

[Regalbahner]

Hallo Alfred ,

bei meiner Urwaldbahn gibt es diese Kupplungen in vereinfachter Weise .
Anstelle des Fanghakens kommt einfach ein Kuppelbügel darüber .
fotos/data/6451/567L_15.jpg
Dazu gibt es noch jede Menge Adapter und Stangen .
Im Original wird mit einem Bolzen gesichert bei mir langt's so .
fotos/data/6660/567Kupplung_und_Bremse.jpg


Tschau Christoph

... der in 7 Tagen Rentner ist

bei mir sind's noch fünfzehn Jahre und 10 Monate

[UKB]

Hallo Klaus, Hallo Christoph
Vielen Dank für eure Hinweise. Genau diese Kupplung meine ich.

Übrigens habe ich im Internet doch noch eine Quelle für das Niebüll Buch gefunden.
Ich habe es sofort bestellt.
Dort gibt es noch mehr Eisenbahnliteratur, auch gebraucht:

www.fahrplancenter.com/Antiquariat.html

MFG

Alfred

[squirrel4711]

Hallo Zusammen,

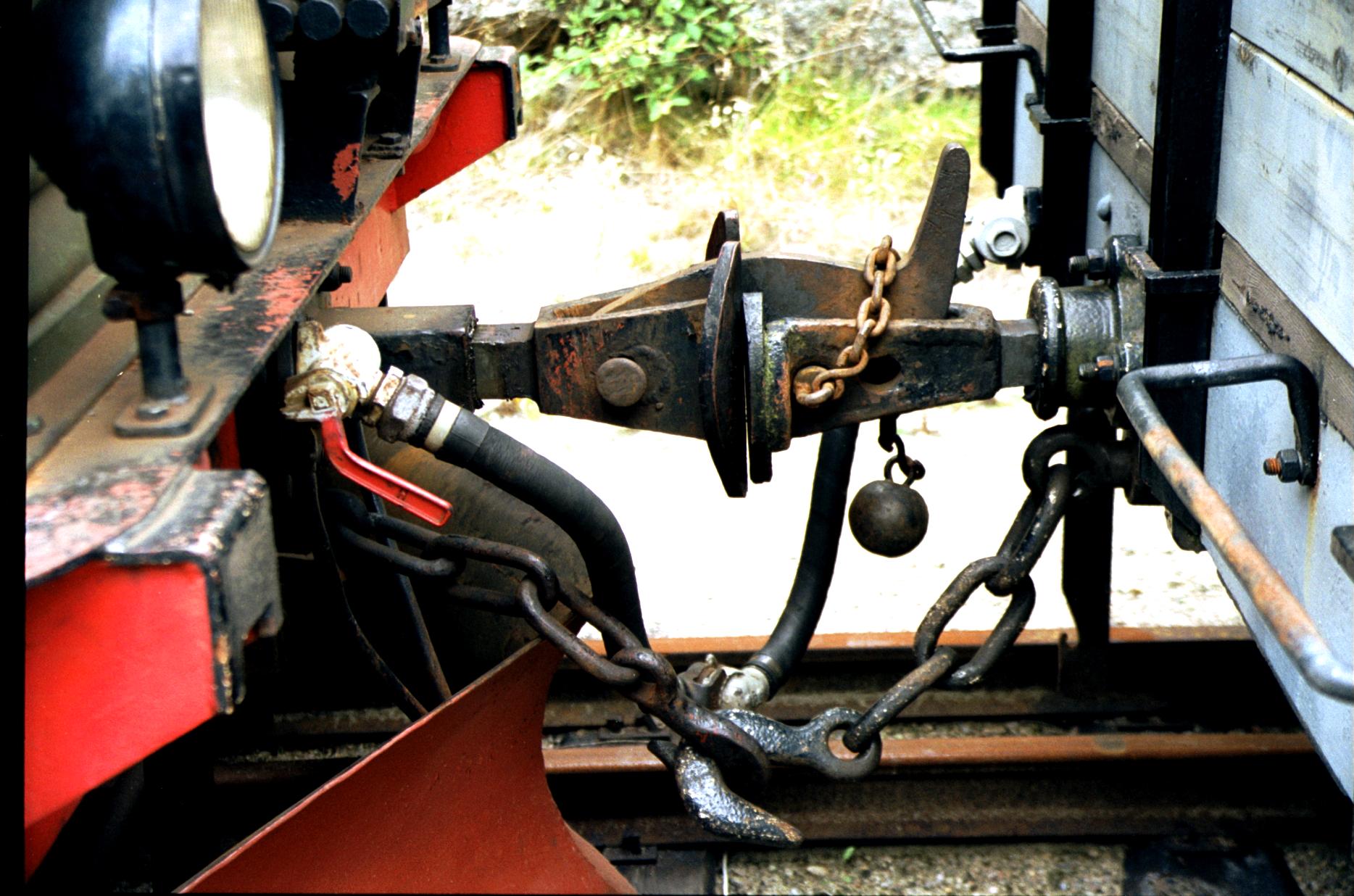

da ist nicht unbedingt ein Bolzen zur Sicherung notwendig. Das geht auch mit ausrangierten "Gehbehinderern der Daltons".

[Regalbahner]

Schönes Foto , Rainer

Vielleicht sollten wir mal unter Vorbilder einige internationale ,
exotische und längst vergessene Kupplungslösungen einstellen .
Die Harz , RHB und Sachsenkupplungen kennt ja inzwischen jeder
Man könnte das auch nach Epochen und Verbreitungsgebieten ordnen .
Fänd ich jedenfalls interessant .

Tschau Christoph

[UKB]

Hallo in die Runde

Heute war war für mich ein denkwürdiger Tag:
1. Ich bin jetzt Pensionär
2. Das Buch "Von Niebüll zum Wattenmeer" ist eigetroffen!

Es ist wirklich wie neu, und der Preis ist echt ok.

Eine Frage , was ist die Sammlung Hinze / Werkfotos Jung ?
Dort soll es Bilder der Tramloks geben.
Die Lok, die ich bauen möchte hatte die Werknummer 214 bzw. 215

MFG
Alfred

[baumschulbahner]

Hallo Alfred,
Keine Ahnung, ich vermute mal, dass "Sammlung Hinze" bedeutet, dass das Bild (im Buch abgebildet??) im Besitz eines Herrn Hinze ist, und dass es sich dabei um ein Werksfoto von Jung handelt...
Lasse mich aber gerne eines Besseren belehren...
Viele Grüsse,
Urias

...der noch ein paar Jährchen hin hat, bis zu deinem Status

[kastenlokker]

Hallo,

leider ist dieser mal sehr interessant und stark nachfragend begonnene ältere Thread inzwischen liegengeblieben, dazu arg ausgehöhlt, was die ursprüngliche Bilderfülle angeht.
Nichstdestotrotz fände ich es schön, wenn wir das Thema wiederbeleben und auffrischen könnten.
Diese Beiträge z.B. gehen ja bereits in die Richtung:
modellbau/viewtopic.php?t=7833&highlight=kastenlok
modellbau/viewtopic.php?t=7625&highlight=kastenlok

Soviel einstweilen,
ich wart erst mal eure Reaktionen und Gedanken dazu ab.

Servus, Thomas
