Pläne oder zeichnungen gesucht!
Moderator: baumschulbahner
Pläne oder zeichnungen gesucht!
Hallo zusammen suche Pläne oder zeichnungen mit Massangaben von volgendem Wagen!
Kann mir jemand weiterhelfen?
Schöner Gepäckwagen (Dampfadi)
Gruss Dampfadi
Kann mir jemand weiterhelfen?
Schöner Gepäckwagen (Dampfadi)
Gruss Dampfadi
Re: Pläne oder zeichnungen gesucht!
Hallo Dampfadi,
Das ist der Hapag der Selfkantbahn. Werde mal in meinen Büchern nachsehen ob ich was brauchbares habe.
Bin am Samstag bei der Selfkantbahn um dort bei den Nikolausfahrten zu helfen,
mal sehen ob es dort etwas gibt.
Wenn Du bestimmte Ansichten brauchst melde Dich.
Grüße Norbert
Das ist der Hapag der Selfkantbahn. Werde mal in meinen Büchern nachsehen ob ich was brauchbares habe.
Bin am Samstag bei der Selfkantbahn um dort bei den Nikolausfahrten zu helfen,
mal sehen ob es dort etwas gibt.
Wenn Du bestimmte Ansichten brauchst melde Dich.
Grüße Norbert
Allzeit HP 1
Re: Pläne oder zeichnungen gesucht!
Hallo Dampfadi,
Ich habe mal in meiner Bilderkiste gekramt und habe noch alte Papierbilder vom Hapag gefunden. Den der steht auch auf meiner Wunschliste. Vielleicht kannst Du mit den Bildern noch etwas anfangen.
Grüße Norbert

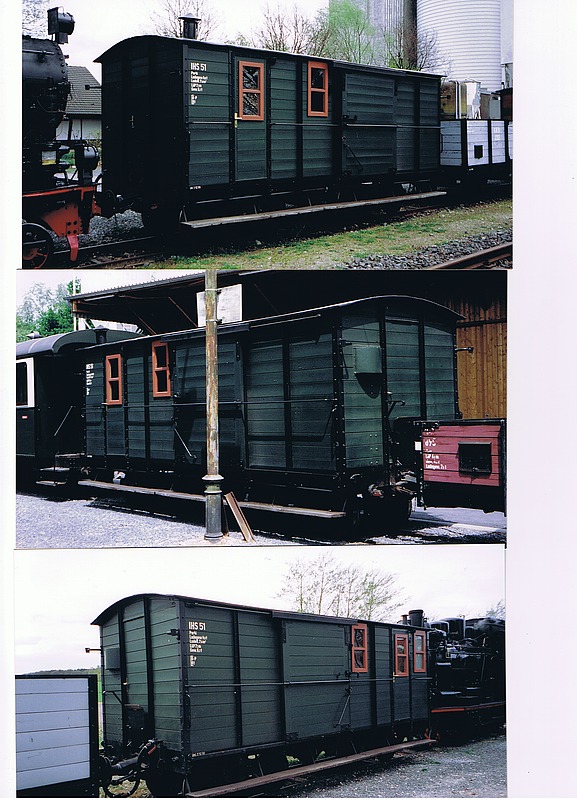

Bilder Hapag 1 (Treibrad)

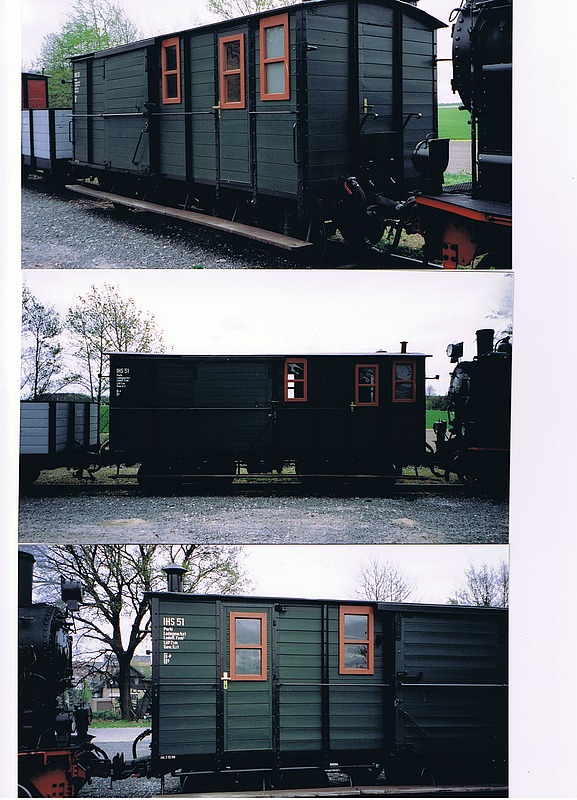

Bilder Hapag 2 (Treibrad)

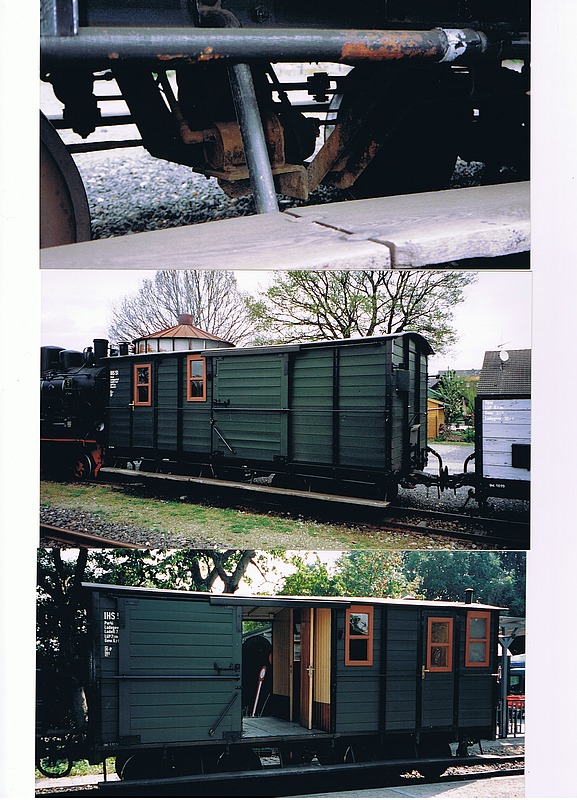

Bilder Hapag 3 (Treibrad)
Ich habe mal in meiner Bilderkiste gekramt und habe noch alte Papierbilder vom Hapag gefunden. Den der steht auch auf meiner Wunschliste. Vielleicht kannst Du mit den Bildern noch etwas anfangen.
Grüße Norbert
Bilder Hapag 1 (Treibrad)
Bilder Hapag 2 (Treibrad)
Bilder Hapag 3 (Treibrad)
Allzeit HP 1
Re: Pläne oder zeichnungen gesucht!
Hallo Dampfadi,
Habe eine kleine Zeichnung mit Informativen Text.
Sende mir Deine E-Mail Adresse und ich kann Sie Dir zumailen.
Grüße
Norbert
Habe versucht Dir eine Pin zu senden. Die bleibt aber im Ordner Ausgang hängen.
Irgendetwas mache ich wohl falsch.
Habe eine kleine Zeichnung mit Informativen Text.
Sende mir Deine E-Mail Adresse und ich kann Sie Dir zumailen.
Grüße
Norbert
Habe versucht Dir eine Pin zu senden. Die bleibt aber im Ordner Ausgang hängen.
Irgendetwas mache ich wohl falsch.
Allzeit HP 1
Re: Pläne oder zeichnungen gesucht!
Hallo Dampf-Adi
schau doch mal ins Buntbahn-Forum unter "Fidos kleiner Hapag Post-PW, dort findest Du einen prima Baubericht über Montage und Verfeinerung eines EsHa Bausatzes. Meines Wissens hat Bertram Heyn den Vertrieb übernommen. Wenn es den Wagen und das Messingfahrgestell noch gibt, spart es viel Arbeit. Ich habe einige der EsHa Bausätze montiert, allerdings nicht den HAPAG-Wagen, und bin sehr zufrieden.
Freundliche Grüße
Harro ("Bär")
schau doch mal ins Buntbahn-Forum unter "Fidos kleiner Hapag Post-PW, dort findest Du einen prima Baubericht über Montage und Verfeinerung eines EsHa Bausatzes. Meines Wissens hat Bertram Heyn den Vertrieb übernommen. Wenn es den Wagen und das Messingfahrgestell noch gibt, spart es viel Arbeit. Ich habe einige der EsHa Bausätze montiert, allerdings nicht den HAPAG-Wagen, und bin sehr zufrieden.
Freundliche Grüße
Harro ("Bär")
Re: Pläne oder zeichnungen gesucht!
@treibrad Meine E-Mail Adresse lautett: adrian.keusen@hotmail.com
@Bär das mit dem EsHa Bausatz währe sicherlich eine gute Idee, nur möchte ich das Modell im Massstab 1:6 nachbauen
Gruss Dampfadi
@Bär das mit dem EsHa Bausatz währe sicherlich eine gute Idee, nur möchte ich das Modell im Massstab 1:6 nachbauen
Gruss Dampfadi
Re: Pläne oder zeichnungen gesucht!
Hallo Dampfadi,Dampfadi hat geschrieben:...suche Pläne oder zeichnungen mit Massangaben...
ein Kollege mit dem Namenskürzel "gp" hat ein IIm-Modell des Fahrzeugs im Ursprungszustand (Sylter Inselbahn) gebaut und den Bau in MIBA 5/2000 beschrieben. Maßskizzen sind da auch dabei.

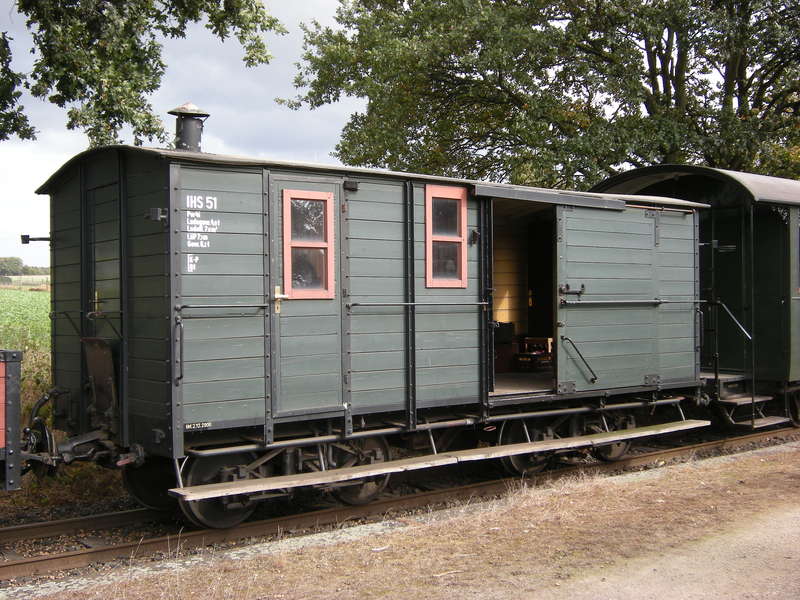

Hier noch zwei Fotos des heute bei der GKB befindlichen Wagens. Vielleicht helfen sie bei der Rekonstruktion.
Einige Hauptmaße nach dem Museumsbahn-Skizzenbuch:
Wagenkasten 6000/2400 mm,
Gesamthöhe SOK bis Mitte Dach 3000 mm,
Drehzapfenabstand 3400 mm,
Drehgestellachsstand 1300 mm.
Karl Heinz
Re: Pläne oder zeichnungen gesucht!
Hallo Zusammen
Ich möcht mich bei allen bedanken ihr habt mir sehr gut weitergeholfen! ich werde nun über die Festtage den Wagen Planen und danach mit bauen beginnen! Auch wenn der Wagen im Massstab 1:6 erbaut wird werde ich hier über den bauvortschritt berichten wenn das gewünscht ist!
Gruss Adrian
Ich möcht mich bei allen bedanken ihr habt mir sehr gut weitergeholfen! ich werde nun über die Festtage den Wagen Planen und danach mit bauen beginnen! Auch wenn der Wagen im Massstab 1:6 erbaut wird werde ich hier über den bauvortschritt berichten wenn das gewünscht ist!
Gruss Adrian
- fido
- Buntbahner
- Beiträge: 10520
- Registriert: Mi 19. Feb 2003, 21:34
- Wohnort: Herbipolis
- Kontaktdaten:
Re: Pläne oder zeichnungen gesucht!
Hi,
hier gibts weitere Bilder vom Vorbild und Modell:
modellbau/viewtopic.php?t=1249
modellbau/viewtopic.php?t=1239

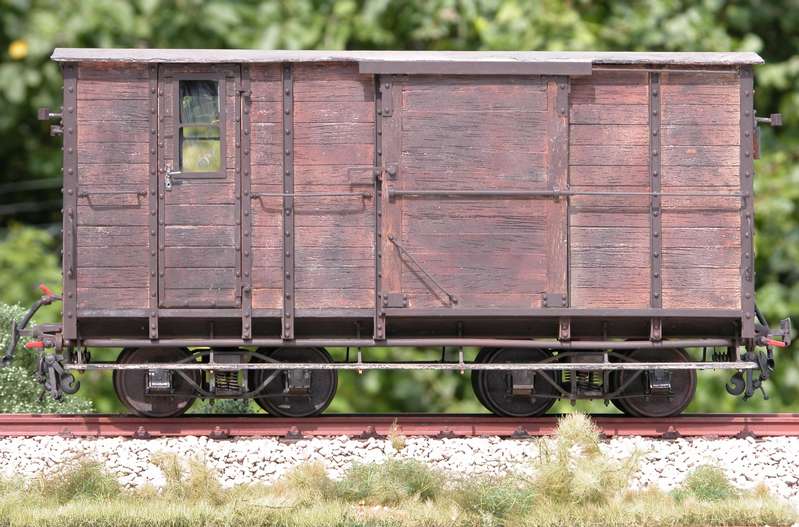

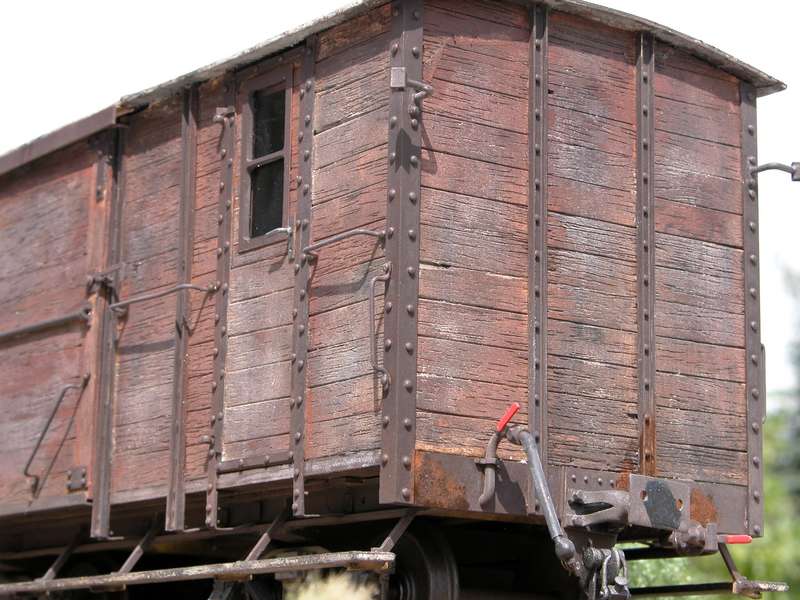

Wenn Du fertig bist, sollte Dein Wagen etwa so aussehen - nur nicht so fertig
hier gibts weitere Bilder vom Vorbild und Modell:
modellbau/viewtopic.php?t=1249
modellbau/viewtopic.php?t=1239
Wenn Du fertig bist, sollte Dein Wagen etwa so aussehen - nur nicht so fertig
Viele Grüße, fido
Re: Pläne oder zeichnungen gesucht!
Hallo Buntbahner,
am Beispiel dieses Berichtes ist mustergültig dargelegt, wie ein Forum arbeiten sollte. In anderen habe ich schon gelesen " da kann ja jeder kommen und möglicherweise noch kostenlos Bilder und Pläne abgreifen wollen".

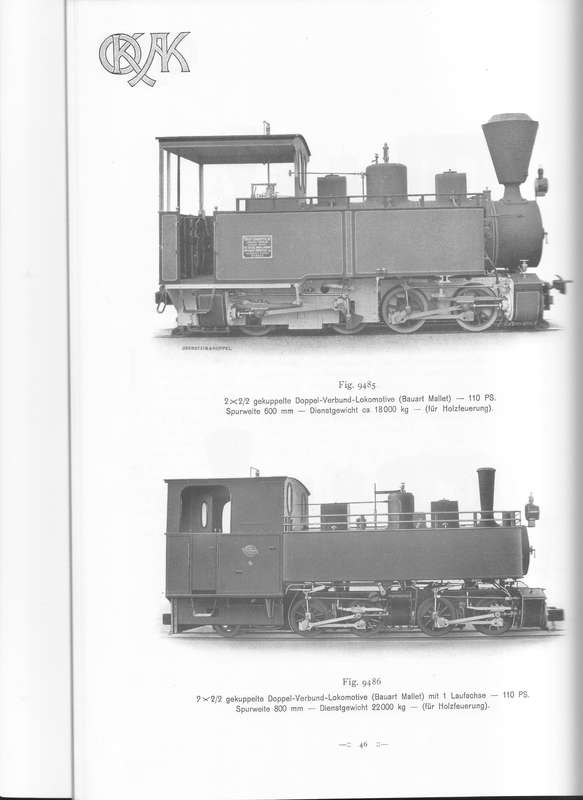

Ermutigt durch diesen Bericht möchte ich fragen, ob jemand nähere Informationen über die obere der abgebildeten Loks hat. Von Michael (Dampflokomotive), der ja im Forum über den Bau der Mallet aus dem Feldbahnmuseum Frankfurt berichtet, habe ich schon wertvolle Informationen erhalten.
Ohrenstein_und_Koppel_Mallet_Lokomotiven_II (Tüftler)
Gruß und schöne Feiertage Ullrich.
am Beispiel dieses Berichtes ist mustergültig dargelegt, wie ein Forum arbeiten sollte. In anderen habe ich schon gelesen " da kann ja jeder kommen und möglicherweise noch kostenlos Bilder und Pläne abgreifen wollen".
Ermutigt durch diesen Bericht möchte ich fragen, ob jemand nähere Informationen über die obere der abgebildeten Loks hat. Von Michael (Dampflokomotive), der ja im Forum über den Bau der Mallet aus dem Feldbahnmuseum Frankfurt berichtet, habe ich schon wertvolle Informationen erhalten.
Ohrenstein_und_Koppel_Mallet_Lokomotiven_II (Tüftler)
Gruß und schöne Feiertage Ullrich.
