Zweiachsigen Kesselwagen ( Regelspur )

[Hans_RhB]

Hallo allemaal,

Anfang diese Jahr hat es in das Schweizer Magazin Loki eine Publikation gegeben vom Bau eine zweiachsigen Kesselwagen.

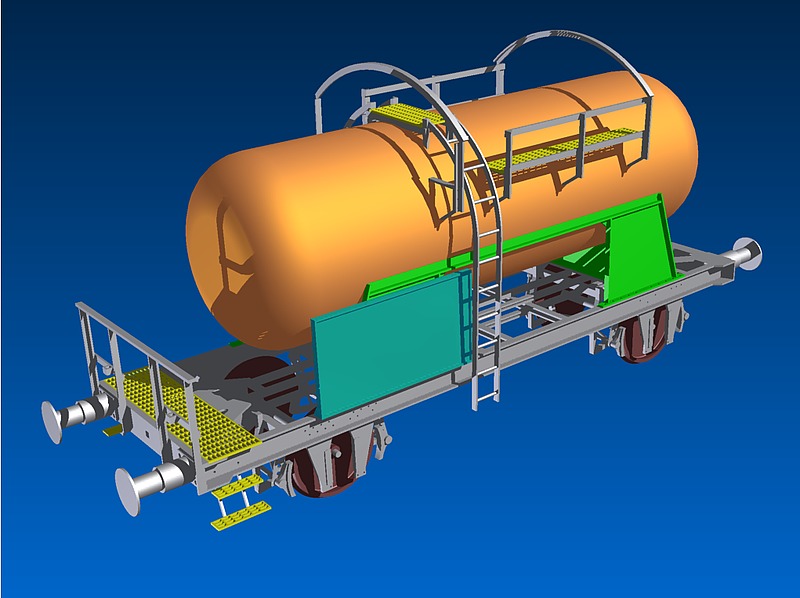

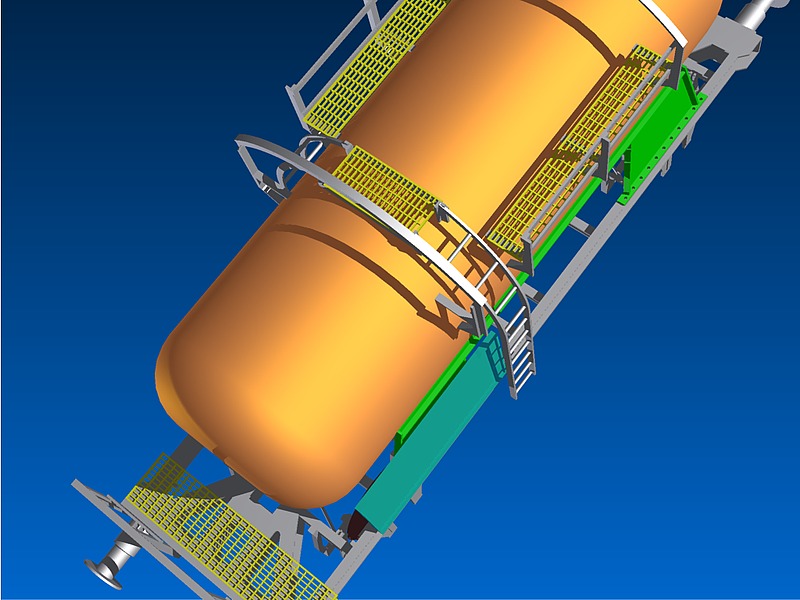

Da es dabei auch brauchbare Zeichnungen gab habe ich der Autor Fredi Gautschi um Permission gefragt um diese Zeichnungen zu benutzen. Er hat mir geschrieben das er keine Problemen damit hat wann mann in einer andere Spur seine Wagen nachbaut. Anbei die erste Zeichnungen die ich gemacht habe:


Kessel_01 (Hans_RhB)



Kessel_02 (Hans_RhB)

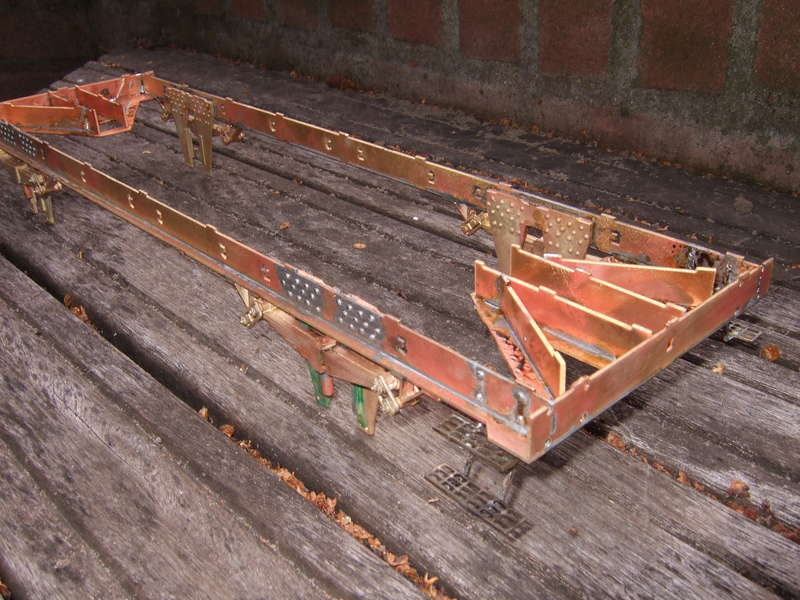

Der Wagon soll gebaut werden aus Teile in Messing und Edelstahl, komplettiert mit Gussteile von Torsten Schoening. Ich habe schon einiges fertig:


Kessel_03 (Hans_RhB)



Kessel_04 (Hans_RhB)


met vriendelijke groeten,

Hans

[Davaaser]

Hallo Hans,

die Detailtreue deiner Modelle (speziell UAK, Rungenwagen und jetzt Kesselwagen) und deine Bauweise sind immer wieder umwerfend nahe am
Vorbild und bewundernswert.

Gruss,
Ernst

[Hans_RhB]

Hallo allemaal,

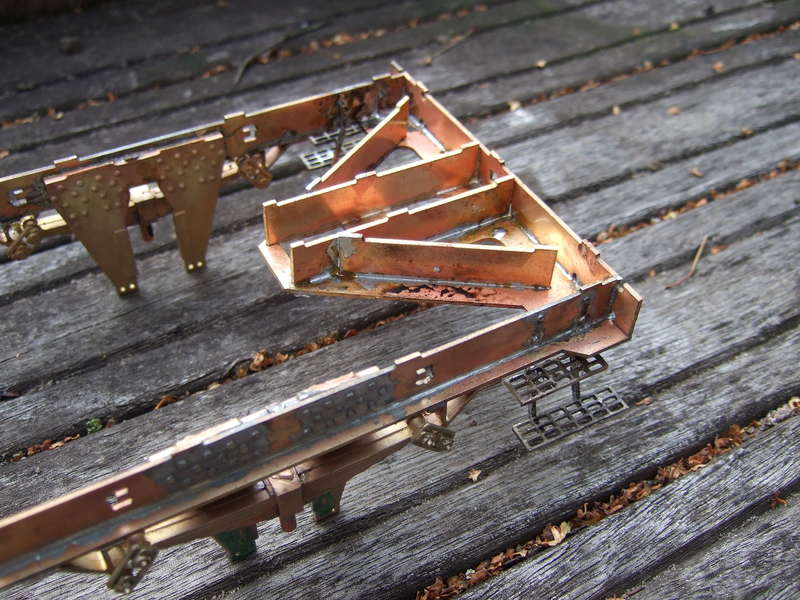

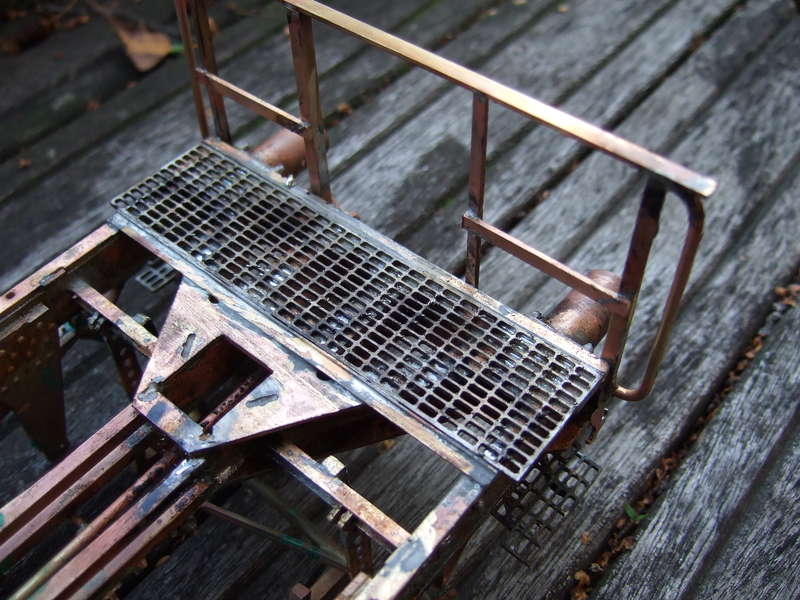

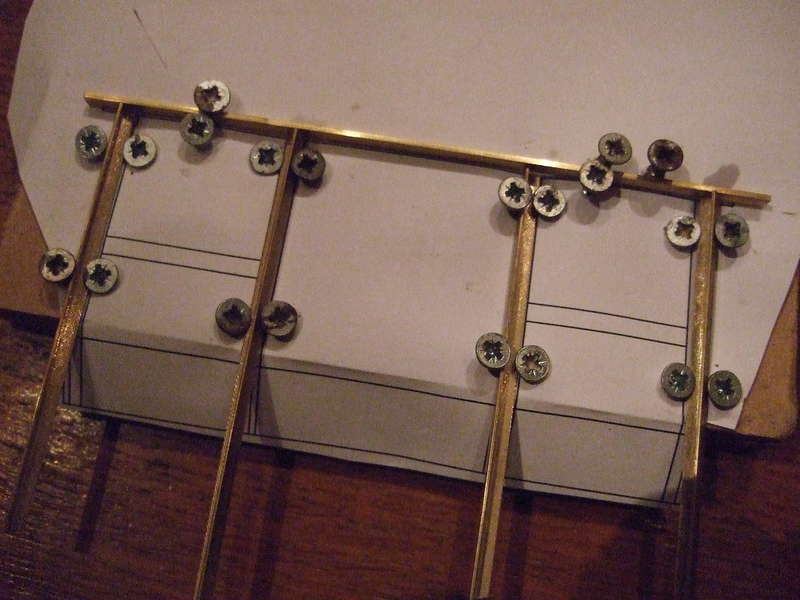

Anbei einige Bilder von der Kesselwagen. Zum loten habe ich die Profile mit Schrauben auf MDF fest gemacht. Danach sind die Teile zusammen mit das MDF auf der Wagen positioniert und fest gelotet.

Kessel_09 (Hans_RhB)



Kessel_10 (Hans_RhB)



Kessel_11 (Hans_RhB)

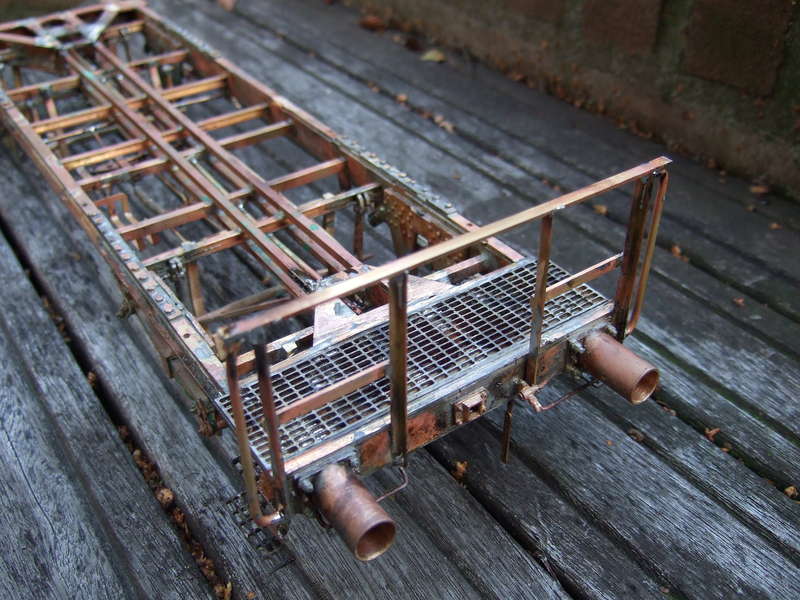

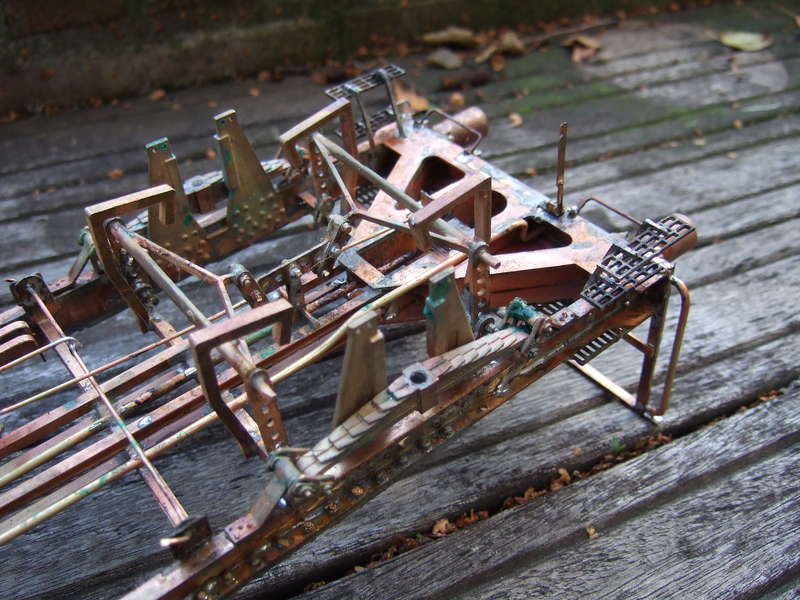

Auch die Bremse und Leitungen an die Unterseite sind fertig.

Kessel_12 (Hans_RhB)


met vriendelijke groeten,

Hans

[Torsten Schoening]

Hallo Hans,
der Kesselwagen wird ein schönes Modell!

Wie dick ist das Material vom Rahmen?

Gruß
Torsten

[Ecthelion]

Wow, das sieht wirklich sehr gut und vielversprechend aus!
Wie lange hast Du denn gebraucht um die Bremsanlage zu bauen?

VG Jens

[Hans_RhB]

Hallo allemaal,

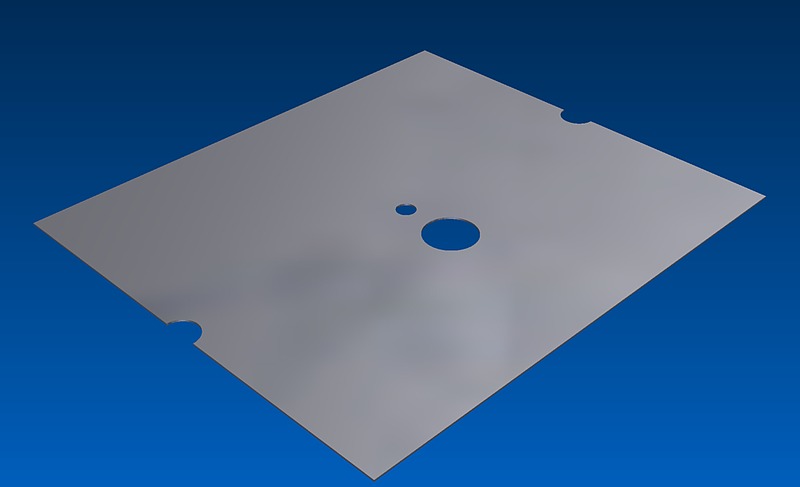

Anbei die Bilder vom Bau der Kessel. Ich habe angefangen mit ein flache Platte in 1 mm Messing.

Kessel_20 (Hans_RhB)


Dan werde die Platte gebogen.

Kessel_21 (Hans_RhB)

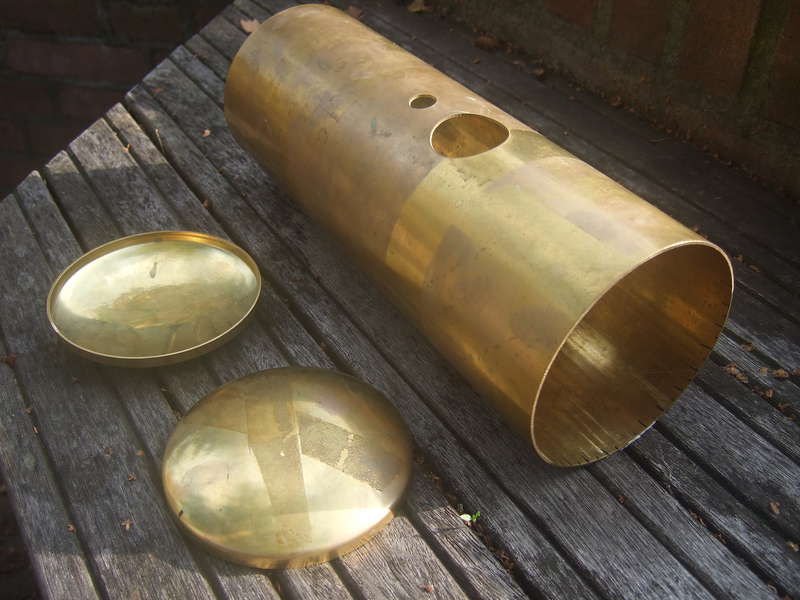

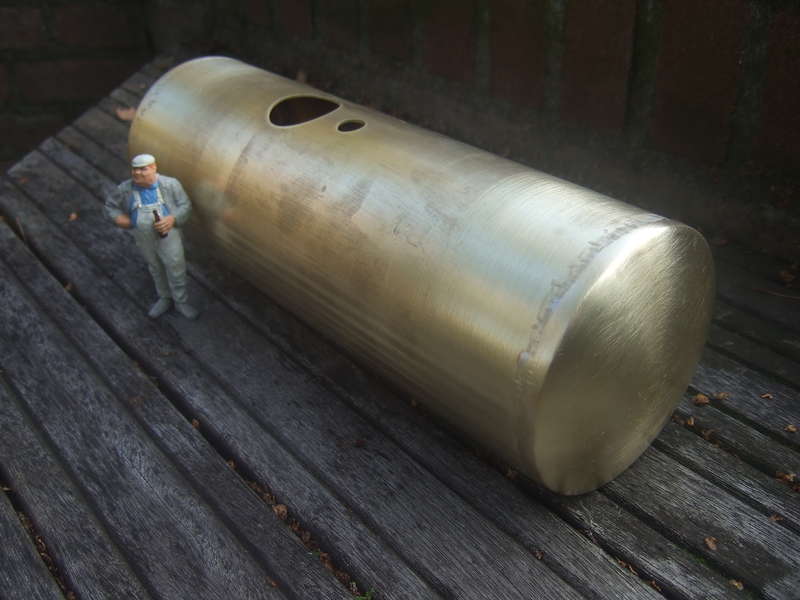

Zusammen mit 2 Deckel von Modellbau Hartmann, sehe http://www.modellbau-hartmann.de/produc ... -0-mm.html, habe ich der Kessel zusammen gelotet.

Kessel_22 (Hans_RhB)


@Torsten, die Teile vom Wagen sind aus 1 mm Messing und das Gitterwerk ist aus 1 mm Edelstahl. Auch habe ich Messing Profile U 3x3, U 4x3, Flach 3x1 und Flach 3x0,5 mm benutzt.

@Jens, pro Bremsanlage habe ich einige Stunde gearbeitet. Da die meiste Teile vorher mit Bolzen 1,4 mm zusammen gehalten werden hat das Loten kein Problem gegeben.

met vriendelijke groeten,

Hans

[Hans_RhB]

Hallo allemaal,

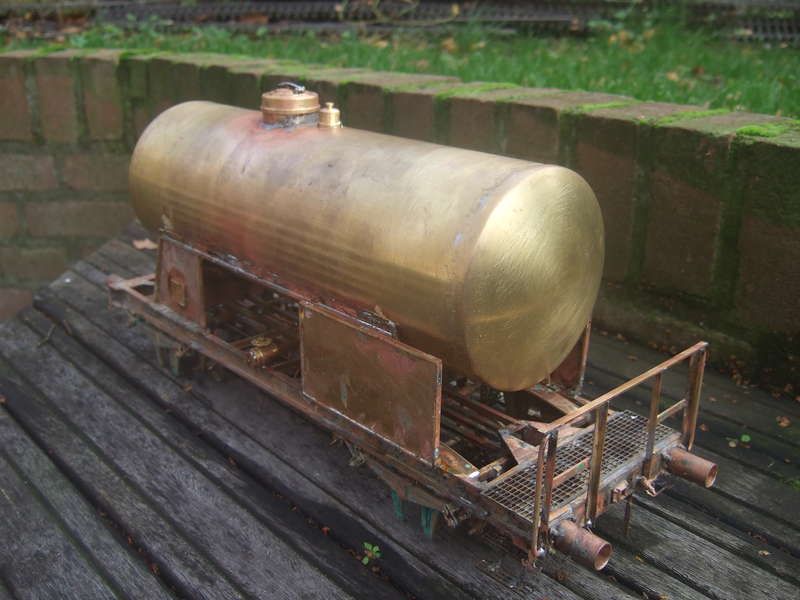

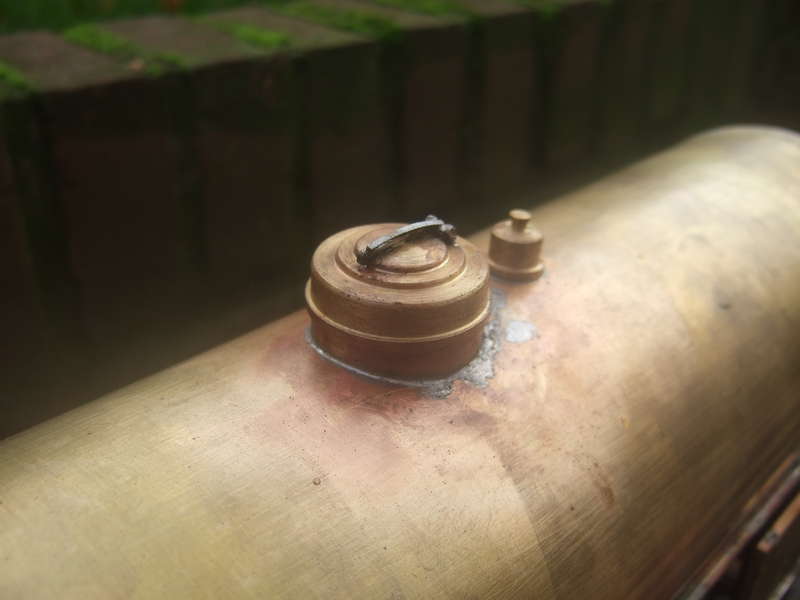

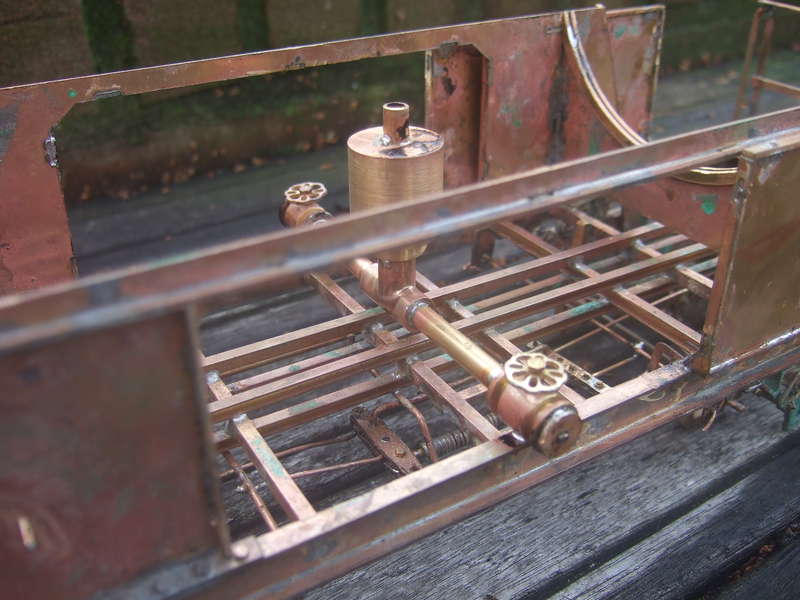

Diese Woche habe ich die Drehteile von Glacier Express empfangen, vielen Dank Manfred. Zusammen met die Absperrschieber von Der Lokbauer habe ich diese Teile verarbeitet.


Kessel_30 (Hans_RhB)



Kessel_31 (Hans_RhB)



Kessel_32 (Hans_RhB)


Danach werde ich die Treppe und die Laufstegge mit die Gelander zusammenbauen.

met vriendelijke groeten,

Hans

[Hans_RhB]

Hallo allemaal,

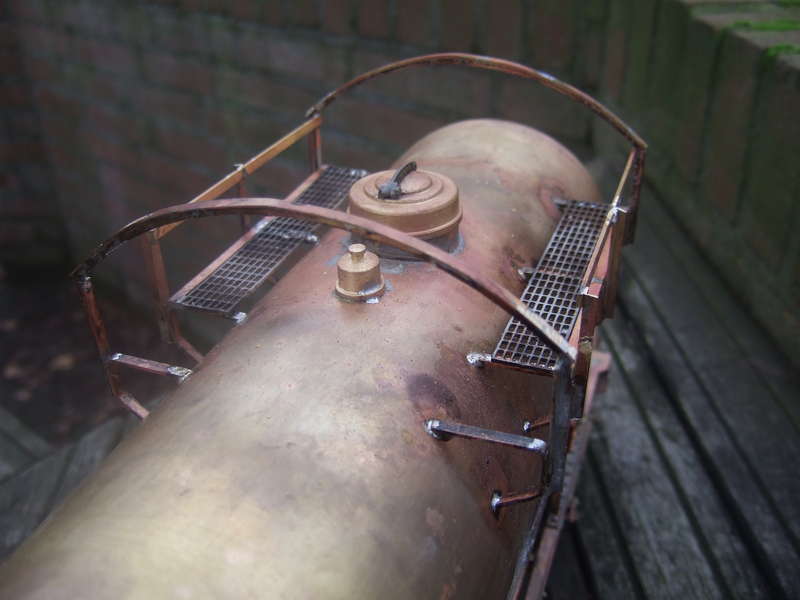

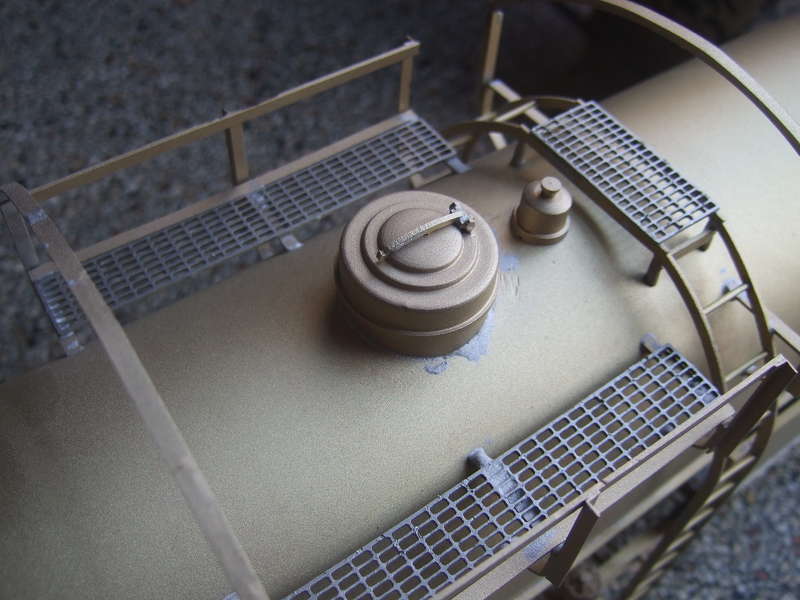

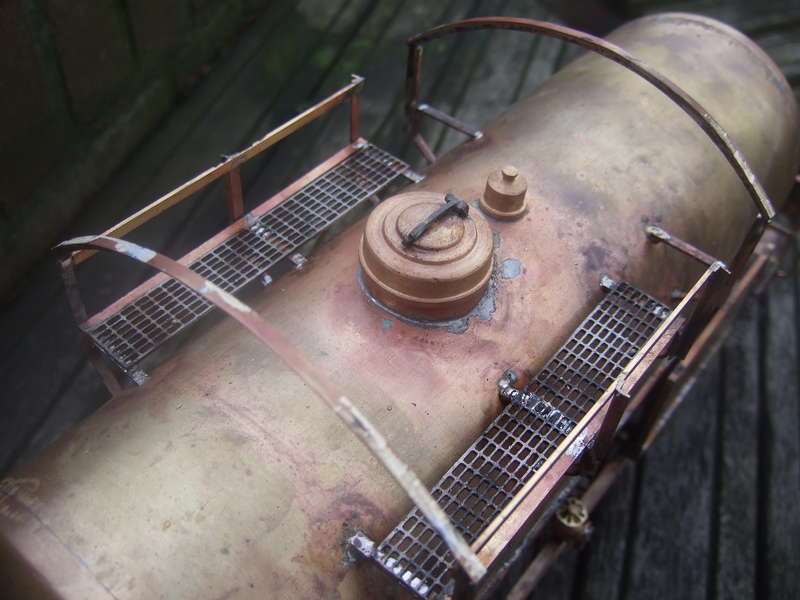

Heute Mittag habe ich die Laufstegge gebaut.


KesseL_40 (Hans_RhB)



Kessel_41 (Hans_RhB)



Kessel_42 (Hans_RhB)


Danach kommt das Schierigsten, die Treppe.


met vriendelijke groeten,

Hans

[Regalbahner]

Hans der Wagen wird ein Meisterstück
Ist bei dir aber eigentlich immer so

Viele Grüße
Christoph

[Hans_RhB]

Hallo allemaal,

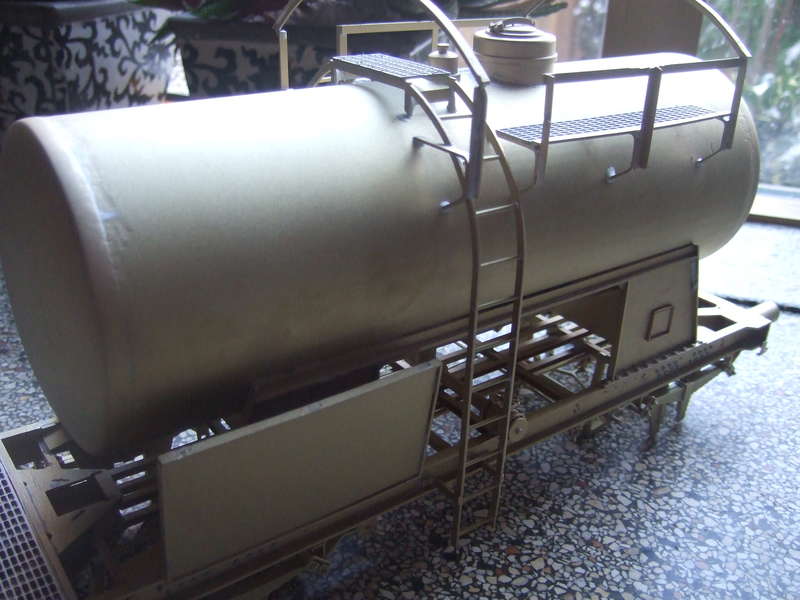

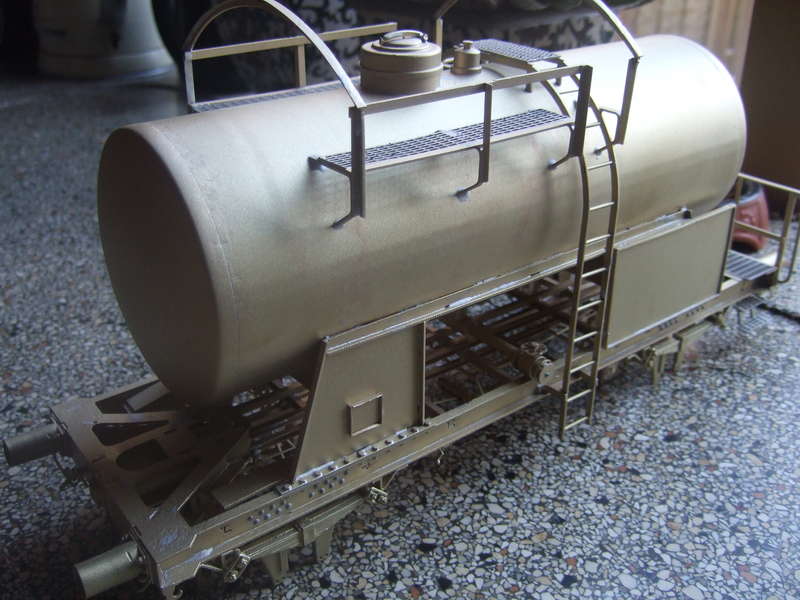

Jetzt sind auch die Treppe fertig. Der Wagen ist gestrahlt und es werden noch einige Teilen dabei kommen bevor der Wagen grundiert wird.


Kessel_50 (Hans_RhB)



Kessel_51 (Hans_RhB)



Kessel_52 (Hans_RhB)


met vriendelijke groeten,

Hans
