Suche Fotos vom Kran, Greifer und Sandtrichter

[fspg2]

Hallo liebe Buntbahner,

vielleicht kann mir einer von Euch helfen

Für mein Projekt "Feldbahnmodule mit Schiff" bin ich auf der Suche nach Fotos oder noch besser Zeichnungen von einem Kran, wie diesem hier:

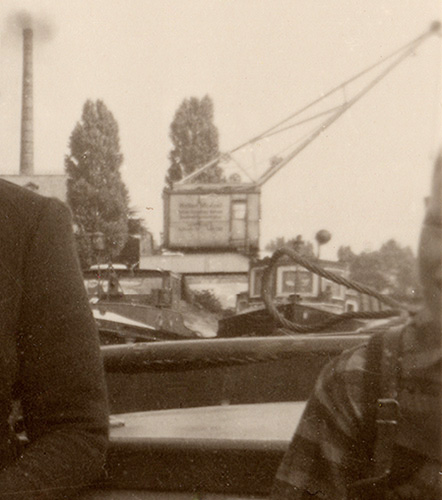

Muenzel_Kran_Seite (fspg2)



Münzel-Kran_Lauenburg (Copyright W.Hinsch-LEA) (fspg2)

Aufnahme muß etwa Ende der 50ger Jahre des letzten Jahrhunderts entstanden sein


Auf der meiner Suche fand ich im Deutschen Technikmuseum Berlin einen sehr kuriosen Greifer, den ich Euch nicht vorenthalten möchte:

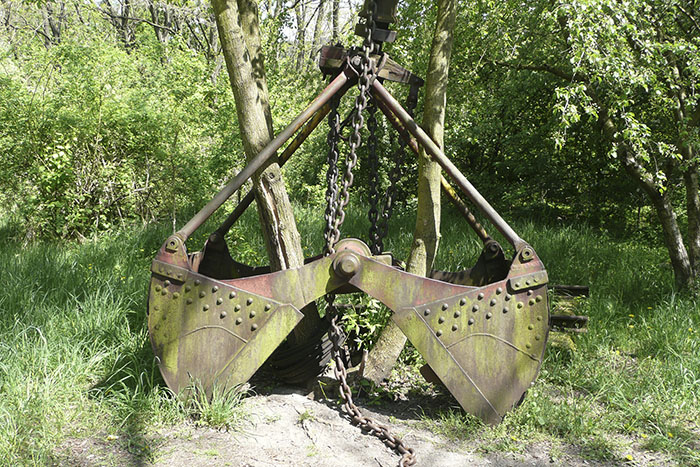

Kran_Greifer_002 (fspg2)

Greifer_ Deutsches Technikmuseum, Berlin

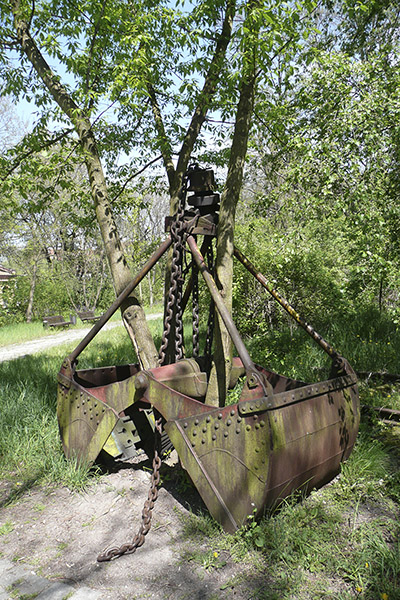

Kran_Greifer_003 (fspg2)

Greifer_ Deutsches Technikmuseum, Berlin

Weitere Detaifotos von diesem Greifer gibt es hier.

Wäre schön, wenn jemand noch irgend etwas dazu hätte

[fido]

Hi Frithjof,

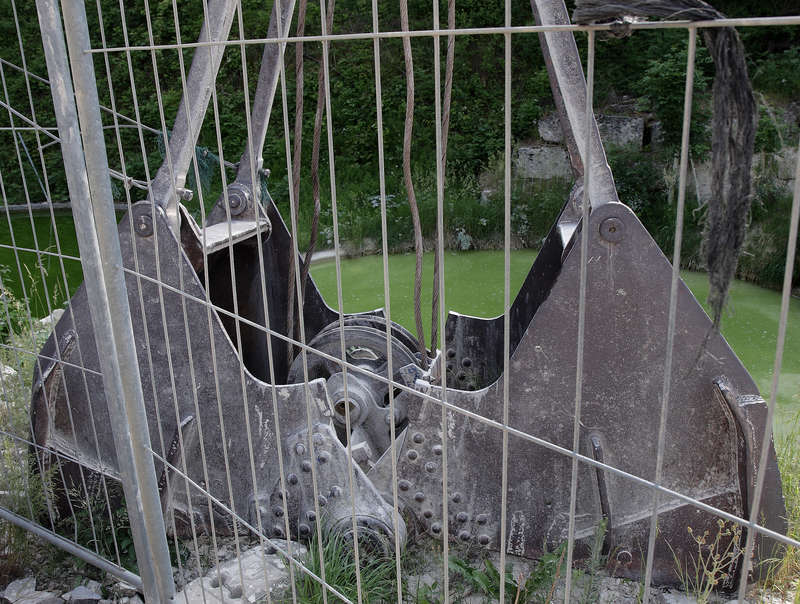

einen Greifer eines Menck Mc kann ich Dir anbieten, der ganz in der Nähe von Wü liegt:



Auf Wunsch fahre ich nochmals hin und hole uns die Maße. Der Bagger an der Schaufel ist von '34.

[Holzwurm]

Hallo Frithjof,
wenn man die ca. Türmaße mit b 75cm und h 200cm einschätzt,
könte ich Dir eine erste grobe Zeichnung anfertigen.
Gruss Reiner

[fspg2]

Ein schönen guten Abend,

@ fido
Danke für das Greiferbild. In Würzburg scheint es viele Greifer zu geben. 1991 war ich mit einem Kollegen auf dem Weg zur Nürnberger Spielzeugmesse und verbrachten eine Nacht in Würzburg. Da unser Zug erst zwei Stunden nach dem Frühstück fuhr, besuchten wir den Hafen, wo ich ein seltsames Gefährt fand, sowie einige abgestellte Greifer.

Bei dem Vorbildkran, den ich suche, bin ich sehr auf den Typ festgelegt.

Allerdings scheint niemand nichts genaues nicht zu wissen, weder Hersteller, noch Baujahr. Auch gibt es nur sehr spärlich Fotos.
Dabei finde ich den Ausleger mit der lustigen Spitze, die mich an einen Vogelkopf erinnert, äußerst reizvoll.

Muenzelkran_Lbg_2k (fspg2)


@Reiner
Ich danke Dir, für Dein Angebot. Mein Problem liegt nicht darin, den Kran zu zeichnen. Ich suche im Vorfeld möglichst genaue Informationen, bevor ich an die Umsetzung ins Modell gehe. Hinterher etwas zu ändern zu müssen, wenn ich später zusätzliche Infos bekomme sollte, möchte ich so ein wenig vermeiden.

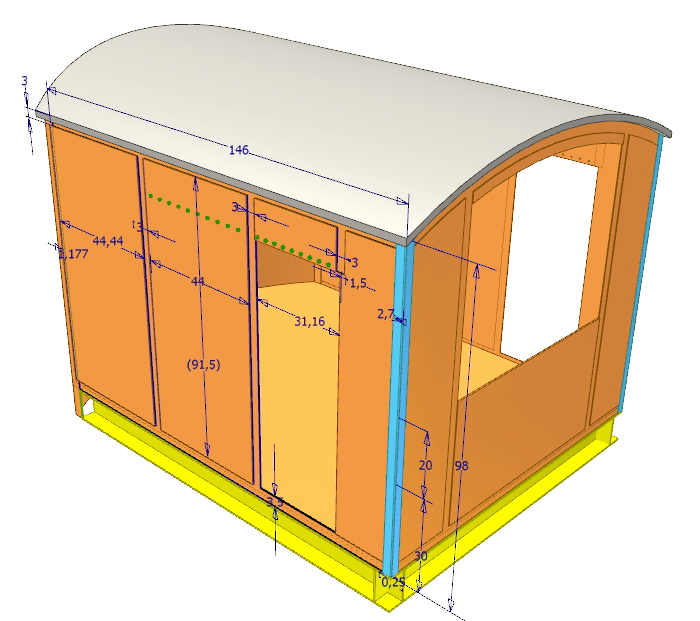

Gezeichnet habe ich das Gehäuse aufgrund der vorliegenden Fotos.

Muenzel-Kran_001 (fspg2)


Jetzt suche ich möglichst genau solch einen Kran mit solch einem Ausleger, bei dem ich noch weitere Details erkennen kann. Denn ich will nicht irgend einen Hafenkran bauen, sondern eben diesen, an dem viele Kindheitserinnerungen hängen.


Muenzel_Kran_links-hinten (fspg2)

[Holzwurm]

Moin Frithjof,
hier hats Kräne: http://www.hafenkran.kulturstiftung-sta ... r_hist.htm
Gruss Reiner

[heimö]

Hey

vielleicht kann dir die Seite auch noch helfen http://www.lostplaces.de/content/view/90/33/

Ausleger sieht zumindest so aus.

Gruß

Heiko

[Holzwurm]

Moin Frithjof,
und unbedingt den Film ansehen:
http://www.hafenkran.kulturstiftung-sta ... r_Kran.SWF
Gruss Reiner

[fspg2]

Guten Morgen,

@Reiner & Heiko

schönen Dank Euch Beiden für die links - nett, dass Ihr Euch an meiner Suche beteiligt! Bei lostplaces bin ich oft am stöbern gewesen und habe auch vielfach Hinweise nutzen können.

Den Stader link kannte ich noch nicht. Der Film lässt so richtig Kindheitserinnerungen wach werden.
Als Kinder haben wir oft stundenlang rund um den alten Lauenburger Kran gespielt - allerdings hatte ich mir das Objekt der Begierde noch nicht "modellbauerisch" angeschaut. So habe ich keine Ahnung, wie die Beschriftung genau war, auf den vorhandenen Fotos kann ich nur den großen Schriftzug erkennen.

Der Ausleger ist hier auch zu erkennen: http://www.hamburger-fotoarchiv.de/hamb ... mburg.html ,
http://www.hamburger-fotoarchiv.de/hamb ... hafen.html (der hintere Kran) und http://www.hamburger-fotoarchiv.de/hamb ... hafen.html - leider sind hier keine Details zu erkennen.

Schöne Pfingsten
Frithjof
