Vorlaufachse - Aufhängung

[binario uno]

Guten Tag

Bei meiner Hobbytätigkeit habe ich eine Vorlaufachse entdeckt, bei der ich nicht
ganz schlau werde. Vielleicht kann mir da jemand von euch weiterhelfen.

Zuerst einmal die zur Verfügung stehenden Bilder:

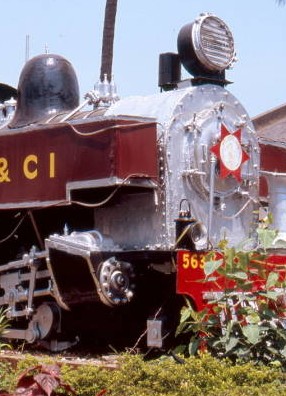

Buntbahn1 (binario uno)

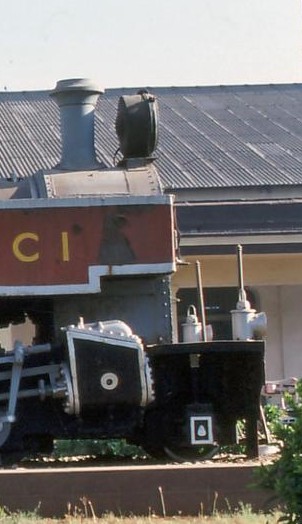

Buntbahn2 (binario uno)

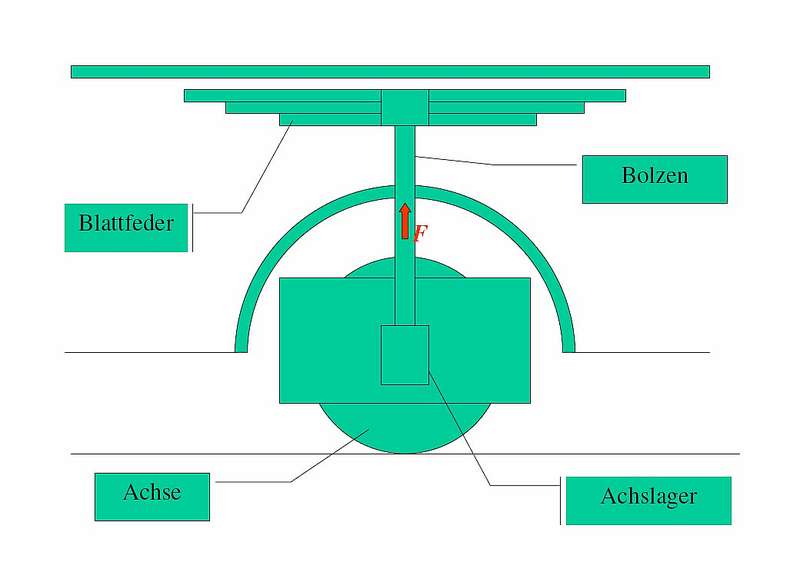

Ich habe meine Vorstellung nun aufgezeichnet:


Buntbahn3 (binario uno)



Gemäss den Bildern kann sich die Achse in den Kurven bewegen.
Die Laufachse verfügt über einen Aussenrahmen
Die Laufachse wird jedoch fest am Rahmen abgestützt.

Nun:

Wie ist so etwas konstruktiv gelöst, dass die Achse ausschwenken kann
und trotzdem am Rahmen abgestütz wird
Wie sieht die Konstruktion dieses Laufachsrahmens aus

Kennt da jemand eine Antwort und kann das erklären / aufzeichnen

Vielen Dank schon mal in Voraus

[paule]

hallo,

ich versuchs mal. sicher bin ich mir aber nicht - gefährliches halbwissen

scheinbar hat die laufachse deiner lok keine deichsel. adamsachse (siehe http://www.dlok.de/12.htm) dürfte wegen der starren führung nur mit kurvenbeweglichen aussenlagern gehen.

ich kann mir vorstellen, dass es sich dann um eine kurvenbewegliche hohlachse handelt.

da die hohlachse ja bei kuppelachsen z.b. der brigade-loks bekannt ist, frage ich mich, warum man bei einer laufachse so aufwendig gebaut hat. platz für eine deichsel wäre doch da.

kannst du die lok evtl. "regional eingrenzen"?

grüße


paule

[binario uno]

kannst du die lok evtl. "regional eingrenzen"?

Die Lok wurde 1928 von Kerr Stuart, Grossbritannien, für Indien gebaut.
Vielleicht hilft das weiter?

[Ralf]

Hallo Christoph,

so ist es mal von Beyer Peacock gelöst worden.

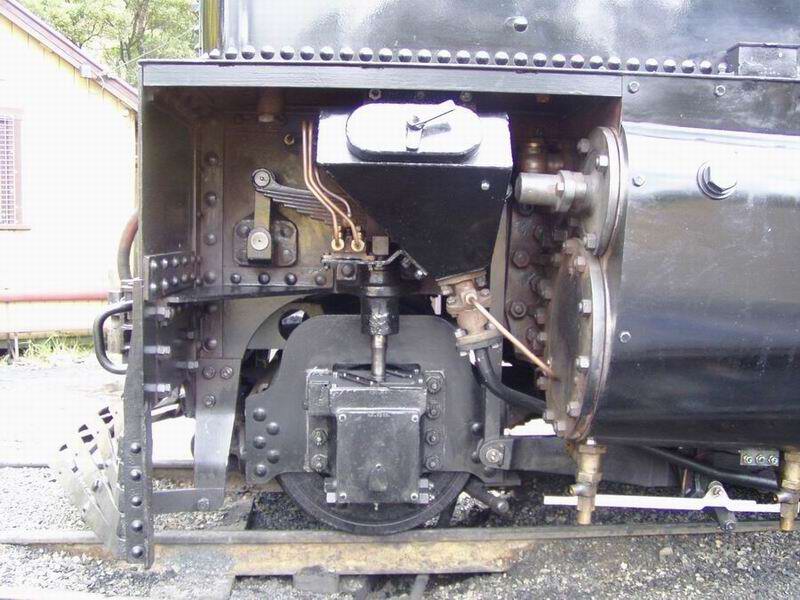

vorlaufachse (Ralf)

[binario uno]

Hallo Ralf

Ist ja erste Sahne dein Bild, vielen Dank.

Das stammt doch von der Seite mit den ganz vielen Bildern dieser australischen Garratt, nicht

Das würde nun alle Dinge auf einmal lösen.

Wenn ich recht sehe, sind die Rahmenwangen mit Querträger verbunden, an denen
dann eine Deichsel befestigt ist? Wenn die Deichsel auch noch stimmt, wären wir
wahrscheinlich sehr nahe dran, oder?

[Ralf]

Hier hast du noch etwas Nachschub.
Es handelt sich zwar um Nachlaufachsen, aber das Prinzip ist ähnlich.

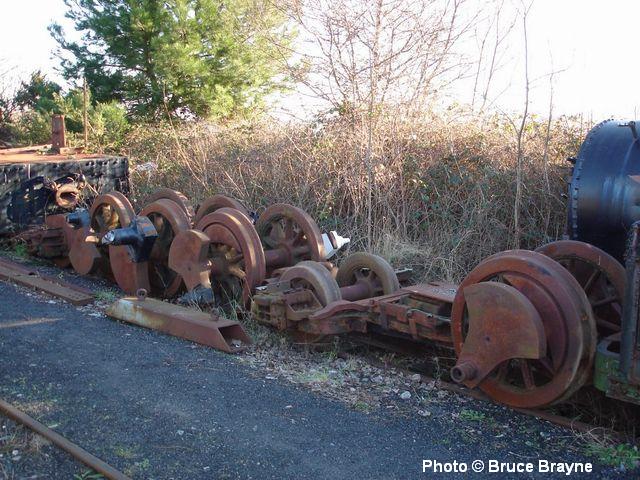

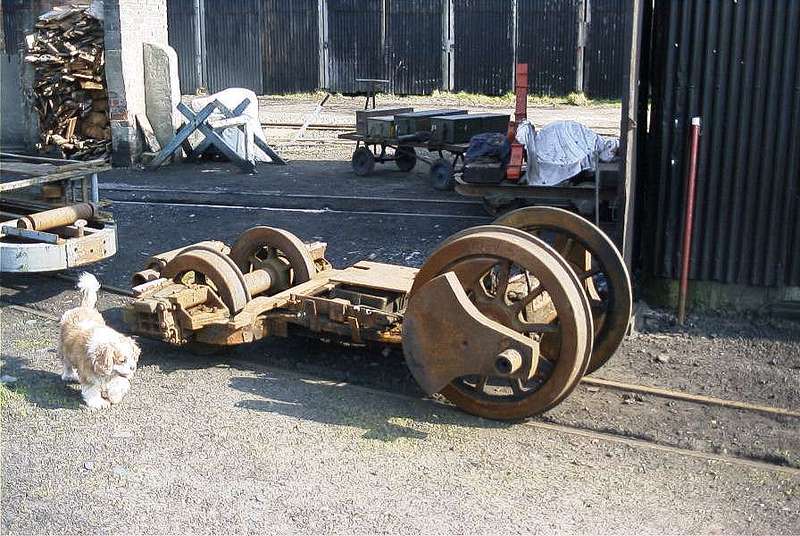

Radsatz (Ralf)

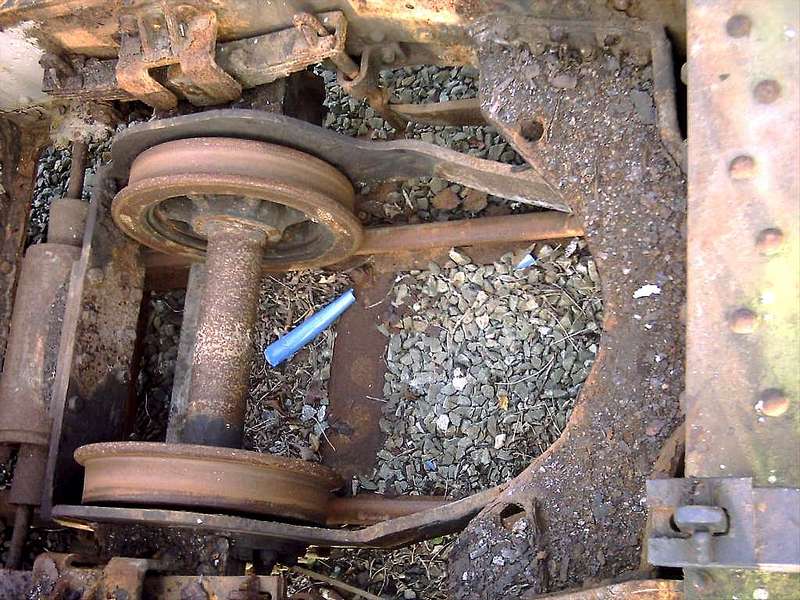

vorlauf1 (Ralf)

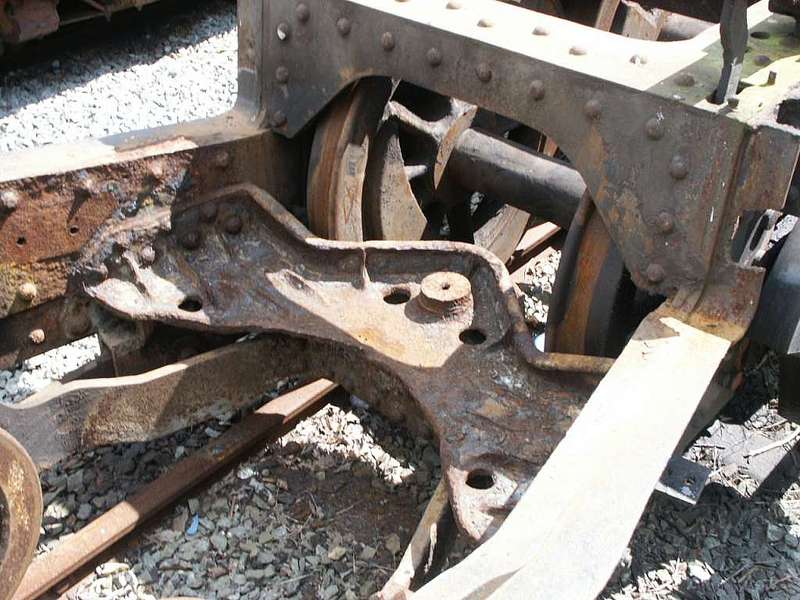

vorlauf2 (Ralf)



vorlauf3 (Ralf)

[binario uno]

Vielen Dank, Ralf und paule

Meine Frage ist somit beantwortet!

[Flachschieber]

Hallo Ralf,

da habe ich auch wieder was gelernt.
Danke für die schönen Bilder von der Vorlaufachse.Die sind ne Wucht.

Beste Grüße,

Marco

[Ralf]

Hallo Ihr Vorläufer

Gern geschehen !

Fragt einfach. Irgendetwas find ich schon auf meiner Festplatte mit mehreren Gigabyte voll Bildern und Zeichnungen
Immer wenn ich was intressantes sehen wird es gespeichert.
Nur das wiederfinden kann etwas dauern
