Spur II Wagen Selbstbau

[Heinz]

Hallo in die Runde,

heute möchte ich mal von meinem augenblicklichem Arbeitsablenkungsmanöver berichten.
Nichts für die absoluten Perfektionisten – aber vielleicht eine Anregung für sonstige Selbstbauer. (auch als Ergänzung zum Beitrag von Andreas WB in der Themenreihe „Marcos Einfachst-Rollwagen)
Anlass war dieser Einfachst-Rollwagen nach Vorlage von Marco Weigel und dem Bausatz vom Gartenbahn-Stammtisch Nürnberg.
Hierzu fehlte mir die entsprechende „Ladung“ – kaufen wollte ich nicht, aber bauen schon.
Hier nun einige Bilder:

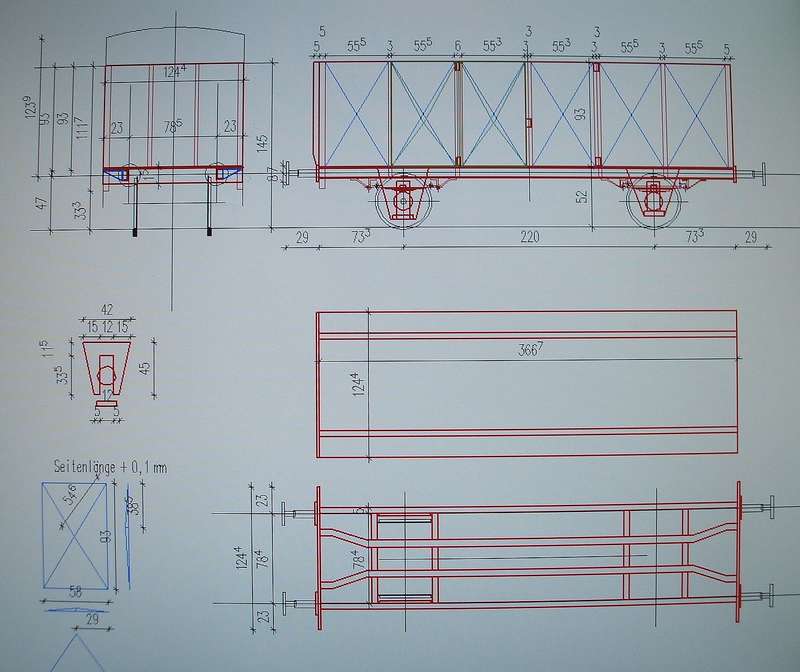

als Vorlage habe ich diese Konstuktionszeichnung gezeichnet
Zeichnung1 (Heinz)


Die ersten Einzelteile

Achslager_Einzelteile (Heinz)



Achslager_mit_Federung (Heinz)



Achslager_mit_Federung2 (Heinz)



Achslager_montiert (Heinz)


Die Aufhängung ist aus einem 3 mm Rohr, Winkel 5x5 mm und einem gekanteten Blechstreifen zusammengelötet und dann scheibchenweise abgeschnitten

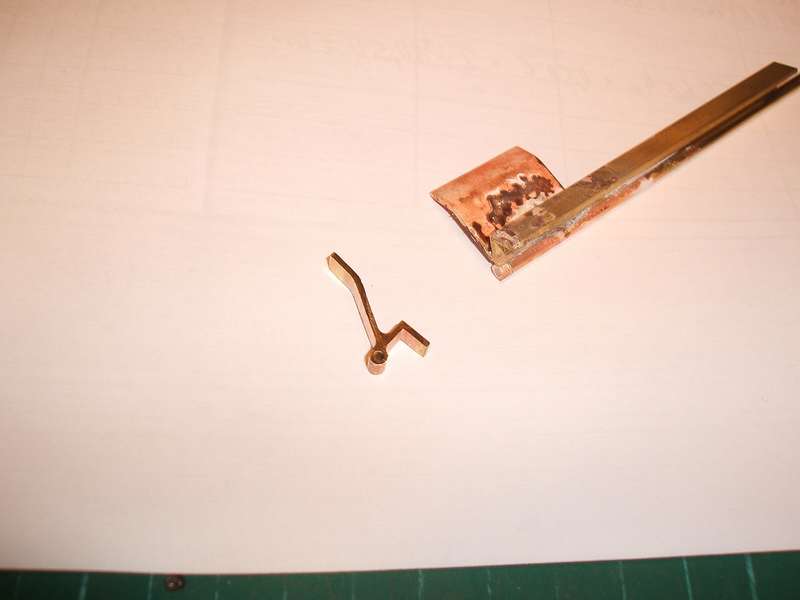

Aufhaengung_Federung (Heinz)



Rahmen1 (Heinz)



Stellprobe1 (Heinz)


und weiter geht's demnächst
Heinz

[Kolbenfresser]

Hallo Heinz

Sieht sehr schön aus , was du da machst.
Welches Material verwendest du für das Federpaket?

Habe gestern mal 2mm breite 0,4mm Federbronzebleche mit der Rollenbiege abgeschnitten. Gibt eine sehr gute Oberfläche ohne Verzug.

Nochmals vielen Dank für die Bilder!


Gruß

Roland

[skglb]

Hallo Heinz,

tolle Arbeit

Den Gedanken für die Aufhängungen eine zusammengelötetes Endlosprofil herzustellen hab ich auch schon mal -gedanklich- gesponnen.

Hast du die Teile weich- oder hartgelötet ?

Gruß, Gerald alias skglb

[Andreas WB]

hallo Heinz

das wird ein Klasse Wagen


wünsche gutes weiterbauen

Andreas WB

[binario uno]

Hallo Heinz

Das ist wirklich eine super Arbeit!

Sag mal, wie hast das Radlager aufgeführt?

Ist die Feder ins Radlager eingeschraubt?
Was verwendest du für Schrauben (M1?)?
Hast du ins Lager noch ein Kugellager eingebaut?

Ich finde diese Konstruktion wirklich gut, sehr einfach und wirkungsvoll.

Hatt es solche Radlager original gegeben? Ich meine rund!

Ist ja egal, wird bei meiner JHLR einfach als Standard definiert...

[Heinz]

Moin,

am Wochenende ist es ein Stück weitergegangen.

Vorab zu den gestellte Fragen:
bei den Federblechen habe ich das Dachblech von meiner alten Wilesco Lukas berarbeitet (bei dem Teil habe ich das komplette Gehäuse erneuert)
das oberste und unterste Federblech ist aus Messing 0,5 mm - hier hat das Lukas-Material nicht mehr gereicht.

Die Aufhängung ist hart verlötet.

Die Radlager vorbildlich in eckiger oder runder Ausführungen mit Deckel, Verschraubungen usw. war mir zu aufwendig - merkt bei meinem Umfeld sowieso keiner - deswegen einfache Ausführung,
ich habe 12 mm Rundmaterial genommen und 2 U-Scheiben - ohne Kugellager -(mach ich evtl. später mal)

hier jetzt die Fortsetzung

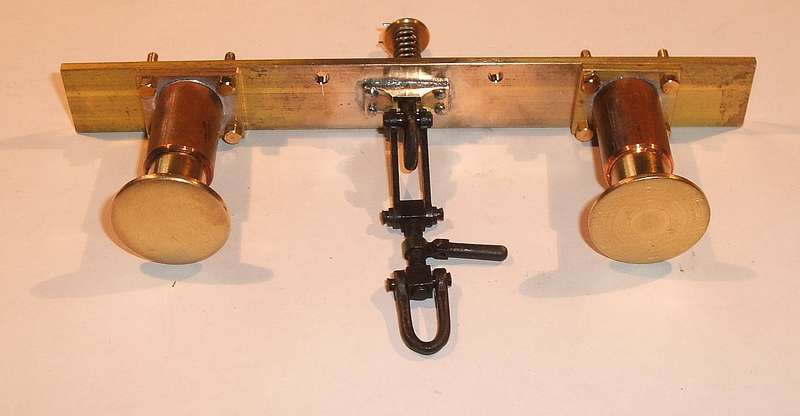

Pufferbohle (Heinz)

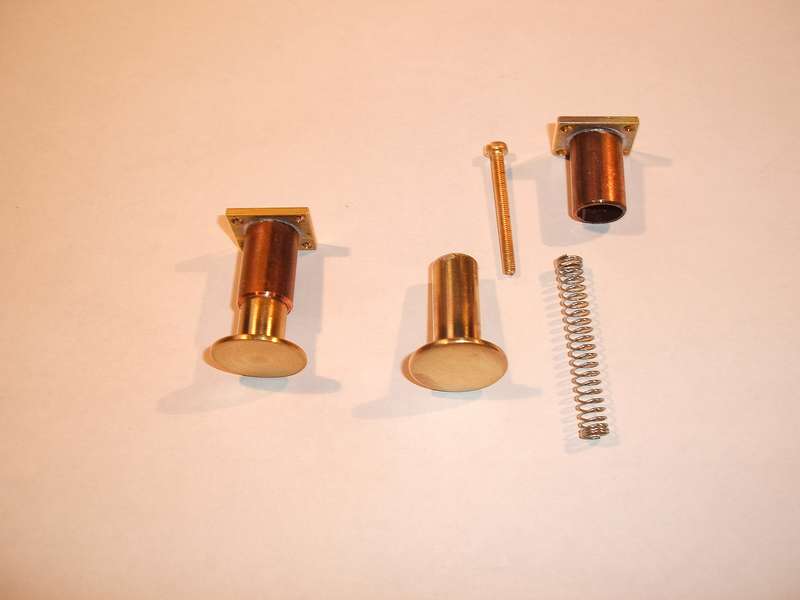

Puffer_Einzelteile (Heinz)

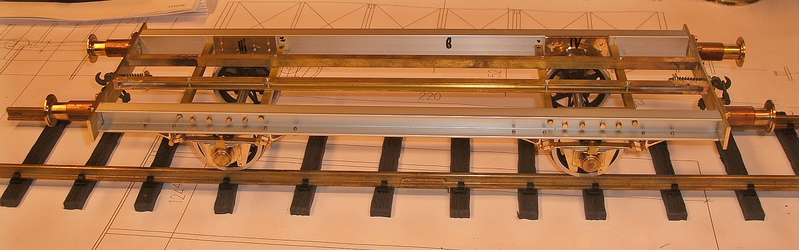

Rahmen11 (Heinz)

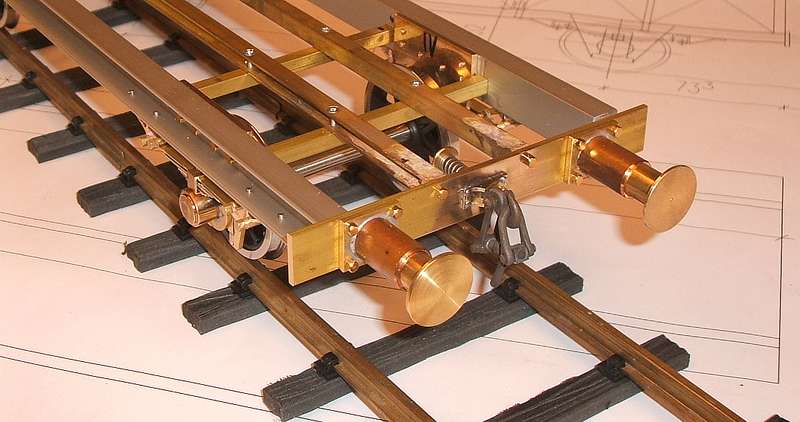

Rahmen2 (Heinz)

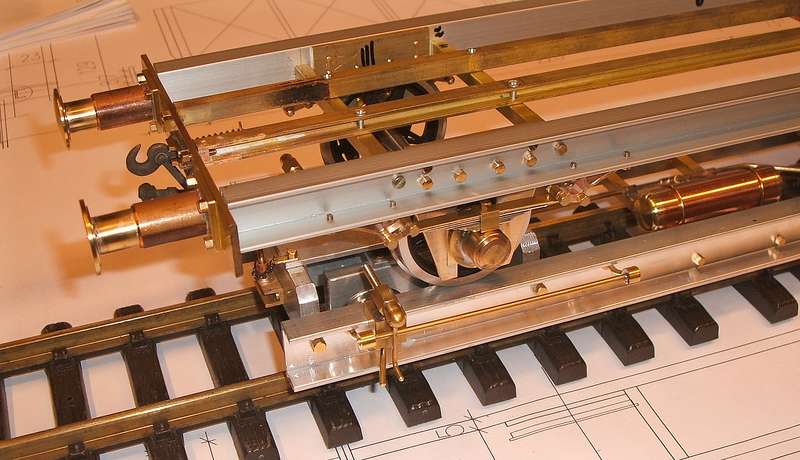

Stellprobe11 (Heinz)

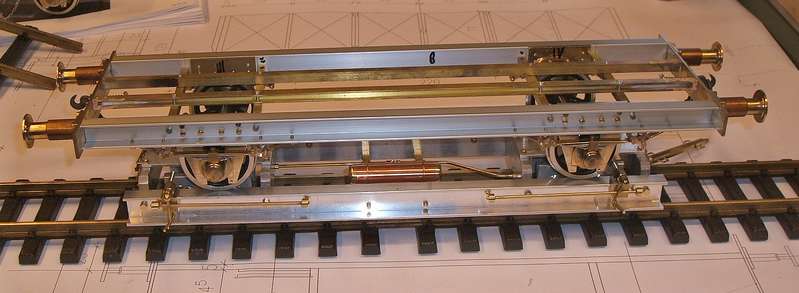

Stellprobe2a (Heinz)



Stellprobe3 (Heinz)

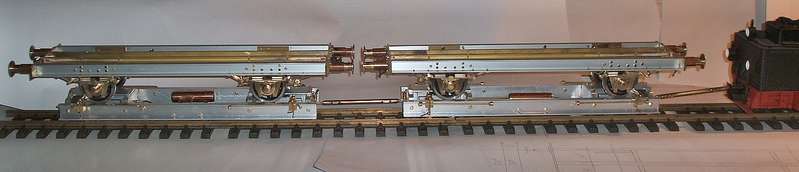

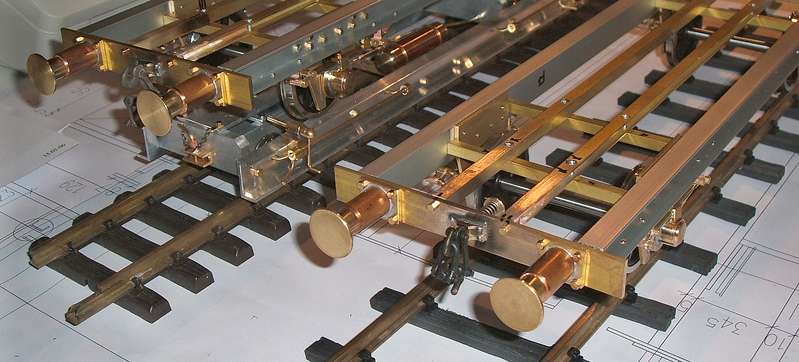

Stellprobe4 (Heinz)


mit Gruß aus dem Norden
Heinz

[Eisenbahnfreak]

Hallo Heinz,

das sieht ja echt klasse aus!

Vor allem gefällt mir, daß Du ohne CNC-Fräse oder Ätzteile ein so wunderschönes Modell bauen kannst.

Weiter so und bitte mit der Beschreibung so weitermachen. Das macht allen Mut, es einfach auch mal selbst zu probieren.

Herzliche Grüe
Joachim

[Heinz]

Hallo Fan's,

zurück aus der Ablage nach der Sommerpause

so geht's weiter

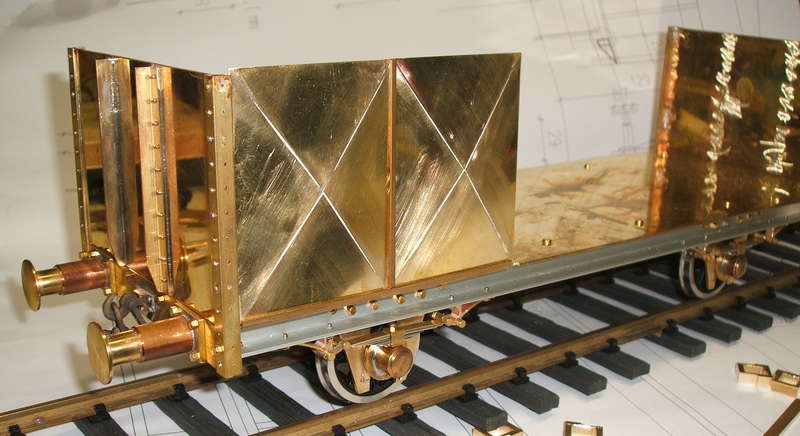

Rohbau1 (Heinz)

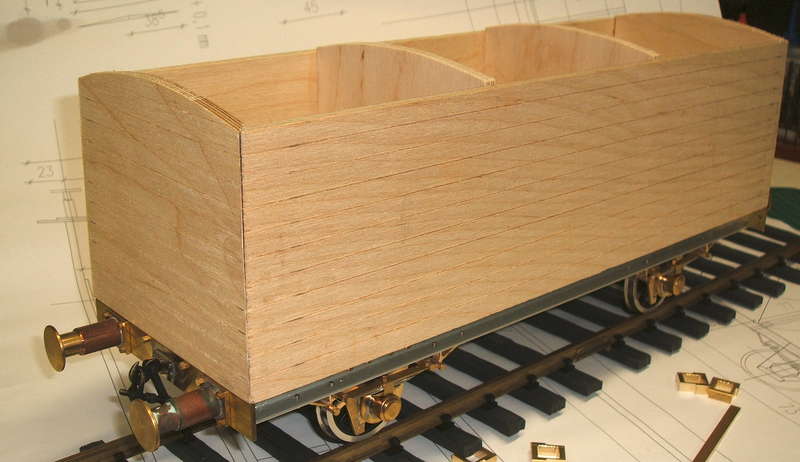

Rohbau2 (Heinz)
