Spannen auf der Fräse

[fido]

1. Wie spannt man das Werkstück richtig ein. Eine Anleitung oder ein Bild habe ich noch nicht gefunden. (Bild siehe unten)

Hallo Buba,

das kommt auf das Material an. Massives Blech bzw Metallklötze spannt man im Schraubstock auf Parallelunterlagen. Den Schraubstock schraubt man auf den Tisch oder befestigt ihn mit Spannpratzen.

Messingblech unter 1mm klebt man am besten auf. Dazu nehme ich eine MDF-Platte, senke zwei Löcher für die Schraubenköpfe an, bohre zwei Löcher, lege Unterlegscheiben hinein und schraube das Brett auf meinen Tisch.

Das Blech wird mit feinem doppelseitigen Klebeband aufgeklebt. Das Klebeband gibts bei Modulor oder Fohrmann (letzters habe ich nicht getestet, das Klebeband ist aber bestellt). Zur Not geht auch doppeltseitiges Teppichklebeband.

Das sieht so aus:




Kunstoff habe ich noch nie gespannt. Dazu würde ich gerne von unseren Kunstoff-Fräsern etwas hören.

[Helmut Schmidt]

Kunstoff habe ich noch nie gespannt. Dazu würde ich gerne von unseren Kunstoff-Fräsern etwas hören.

Hallo Fräser,

bei Kunststoff arbeite ich genauso wie bei Blech ich klebe mit doppelseitigem Wiederaufnahme Klebeband auf eine MDF Platte auf.

MCi Frästeile (Helmut Schmidt)


Dabei ist hoffentlich zu sehen, dass ich nur an den Stellen Klebeband setze, damit die Teile gehalten werden. Ich vermeide so, dass ich mit dem Fräser durch das Klebeband fräse, was bei Kunststoff sonst zum Verklumpen der Kunststoffspäne führt.

Bei Messing klebe ich auch schon mal dickes Papier mit Sekundenkleber unter um so den Kontakt des Fräsers mit dem Klebeband zu verhindern.

[fido]

Hallo Buntbahner,

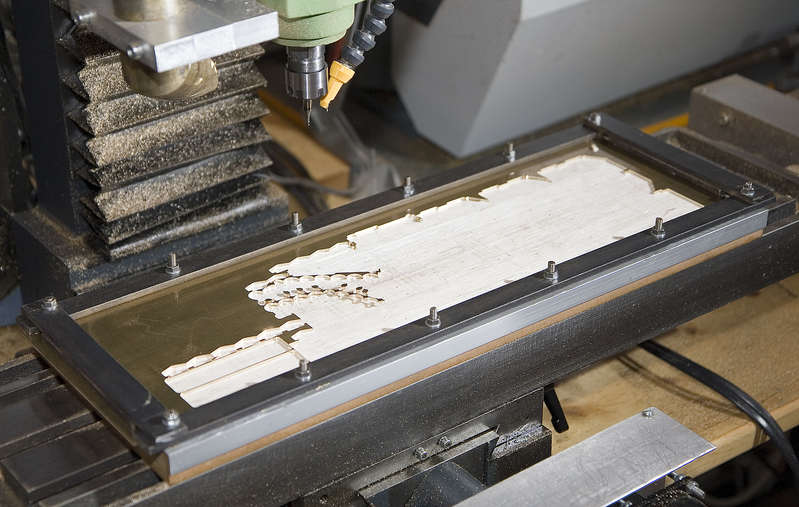

diesen Sommer habe ich eine neue Halterung zum Spannen von Blechen von 1mm und dicker auf meiner Wabeco gebaut. Vielen Dank nochmal an Marco für das Besorgen der Stahlprofile.





Die Halterung besteht aus einer MDF-Platte, die auf die Fräse geschraubt ist. Auf den Seiten sind Alu-Winkel mit 2mm Bleckdicke geklebt. Die Mitte der MDF-Platte ist mit der Fräse geschlichtet. In diese 2mm tiefe Tasche lege ich 2mm starke Balsaholzbrettchen und spanne das aufgelegte Messingblech ringsherum mit den Stahlprofilen fest.

Wichtig ist, das Messingblech nicht nur an den Längsseiten, sondern auch an mindestens einer Stirnseite zu spannen. Es kann sich sonst hochwölben und die Tiefe der Taschen passt nicht. Die gespannten Messingbleche haben bei mir feste Maße von 500x150mm und passen damit in die Halterung.

Beim Fräsen stelle ich einfach 0,1mm tiefer zu, als das Messingblech stark ist. Damit sticht der Fräser ganz leicht ins Balsa ein und trennt die Teile sauber aus der großen Platte.

[Glacier-Express]

Hallo Helmut,
konnte kein wiederaufnahme-Klebeband im Internet finden. In einem Telefonat mit Tesa wurde ich darauf aufmerksam gemacht, dass es verschiedene Qualitäten gibt. Mir wurde nun das Produkt 4964 empfolen, das soll sich auch problemlos Rückstandsfrei entfernen lassen. Das Klebeband ist in verschiedenen Breiten erhältlich, und in der Schweiz unter anderen bei Profix SA in Tavanne erhältlich, muss aber vorher per Telefon bestellt werden. Kannst Du mal nachsehen, ist die Nummer auf deinem Band indentisch?
Gruss, Manfred

[fido]

Hallo Manfred,

bei Modulor gibts verschiedene Klebefolien:

X-Film DX doppelseitige Klebefolie
transparent, farblos, monomer weichgemachtes PVC, s = 0,08 mm, lösungsmittelfreier Acrylat-Klebstoff

Aslan doppelseitige Klebefolie DK 4, ablösbar
transparent, farblos, kalandriertes, monomer weichgemachtes PVC, s = 0,07 mm,
permanent/ablösbar

http://www.modulor.de/shop/oxid.php/cl/alist/cnid/NIW

[Glacier-Express]

Hallo Fido,
Modulor ist sicher recht, aber da habe ich wieder ein Problem mit dem Zoll und der Post. Die Profix SA in Tavanne ist 20 Autominuten weg von mir, und zusätzlich fahre ich im Jahr öfters durch diese Ortschaft. Werde aber mal in den Bastelgeschäften in Biel und Solothurn nach den Produkten die Du angegeben hast nachfreagen. Danke jedenfalls für die Tips.
Gruss, Manfred

[Helmut Schmidt]

Hallo Helmut,
konnte kein wiederaufnahme-Klebeband im Internet finden. In einem Telefonat mit Tesa wurde ich darauf aufmerksam gemacht, dass es verschiedene Qualitäten gibt. Mir wurde nun das Produkt 4964 empfolen, das soll sich auch problemlos Rückstandsfrei entfernen lassen. Das Klebeband ist in verschiedenen Breiten erhältlich, und in der Schweiz unter anderen bei Profix SA in Tavanne erhältlich, muss aber vorher per Telefon bestellt werden. Kannst Du mal nachsehen, ist die Nummer auf deinem Band indentisch?
Gruss, Manfred

Hallo Manfred,
die Verpackung habe ich leider nicht mehr und auf der Rolle steht blos "Made in Germany tesa AG Hamburg.

Zu Deinem Trost kann ich Die bestätigen, dass auch ich im Internet mit Google nicht gescheites gefunden habe.

Ich werde somit nachher meinen Balou nehmen und mit ihm zum OBI gehen und sehen, ob ich da mehr herausfinden kann.

[Helmut Schmidt]

Hallo Manfred,

ich war zwar mit Spürhund Balou bei OBI, aber die haben mal wieder das Sortiment getauscht, nix Wiederaufnahme Klebeband von tesa mehr im Sortiment.

Tut mir leid, zum Glück habe ich noch und die Fräse fräst gerade die 4 Platte auf denselben Klebepunkten.

[matthias]

Hallo Ihr zwei

Ich werde mir mal das Klebeband bei Modulor besorgen und mal testen. Danach suche ich mir einen Vertreter in der Schweiz.

Herzlichen Dank für eure Antworten.

Liebe Grüsse
Matthias

[Helmut Schmidt]

Hallo Matthias,

so da habe ich doch noch was gefunden und zwar den tesa Industriekatalog:

http://www.tesa.at/files/7/5/65/207465/ ... atalog.pdf

Das bestätigt eigentlich die Wahl von tesafix 4964.
