Deutz OME 117

[Locke]

Hallo Buntbahner,

ich möchte mir solch eine Feldbahnlok im Maßstab 1:13 bauen.
http://www.smalspoormuseum.nl/Materieel ... mloc12.htm
Hat irgendjemand Maße dieser Lok.

Bis jetzt habe ich im Internet zwar viele Bilder gefunden, aber keine Maße.
Ich habe mal versucht die Abmessungen zu schätzen und ein Papp"modell" gebaut.

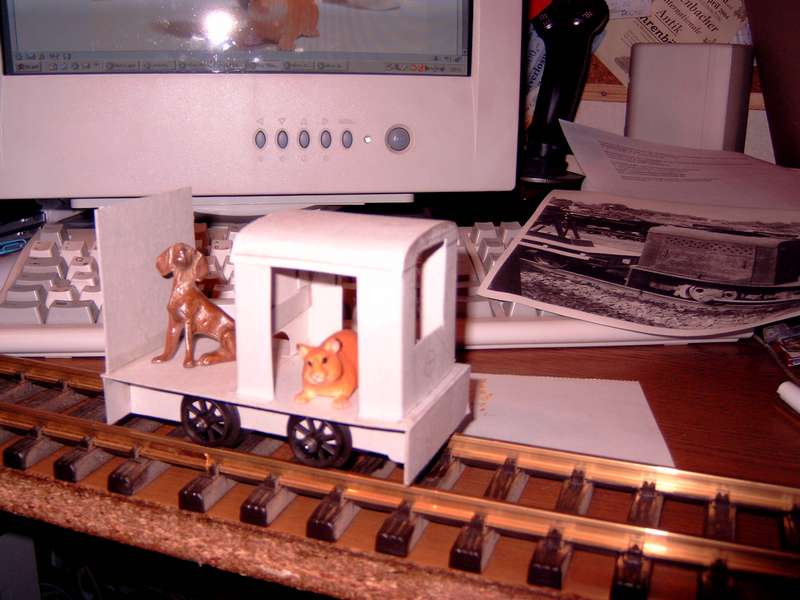

Deutz OME 117 Pappe 2 (Locke)


Aber ich bin mir nicht so sicher ob das alles so stimmt.
Und wenn ich schon ein Modell baue sollte es doch dem Original nahekommen.

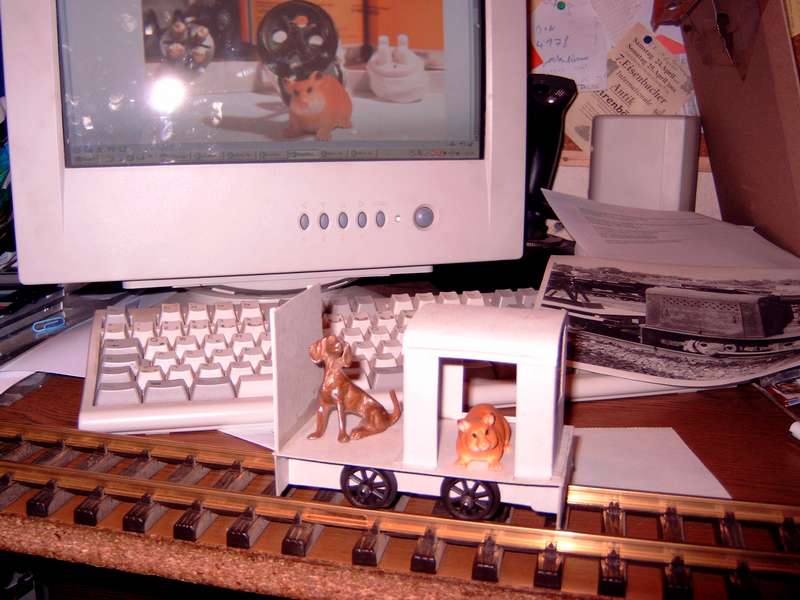

DeutzOME117 Pappe 1 (Locke)


Ich würde mich also freuen, wenn mir ein Buntbahner helfen kann.

Gruß Matthias

[Feldbahner]

Hallo Matthias,

eine Zeichnung habe ich leider noch nicht gefunden, aber vielleicht helfen dir ja die wichtigsten Maße :

LüP : 2560 mm
Breite : 1150mm
Höhe : 1480mm
Achsstand : 780mm
Raddurchmesser : 405mm

Sollte ich doch noch ne Zeichnung finden, stell ich sie hier ein.

Grüse aus dem Oberharz

Andi

[Locke]

Hallo Andi,

Dankeschön.

Das hilft mir auf alle Fälle weiter. Mit den Maßen sollte sich der Rest aus den Fotos berechnen lassen.

Gruß Matthias

[Marcel]

Hallo Matthias

Ich habe auf meiner Homepage ein paar schöne Fotos einer OMZ 117, welche von Franck Tavernier perfekt gebaut worden ist (jedoch 1:35).Viele Details sind auf den Bildern sehr gut zu sehen

http://www.feldbahn-modellbau.ch/freunde/frank.php

Hätte auch eine vermasste Zeichnung, aber im Moment nicht im Netz. Wenn nicht jemand anders auch eine hat werde ich diese aufarbeiten und hier demnächst nachliefern.

[Feldbahner]

Hallo,

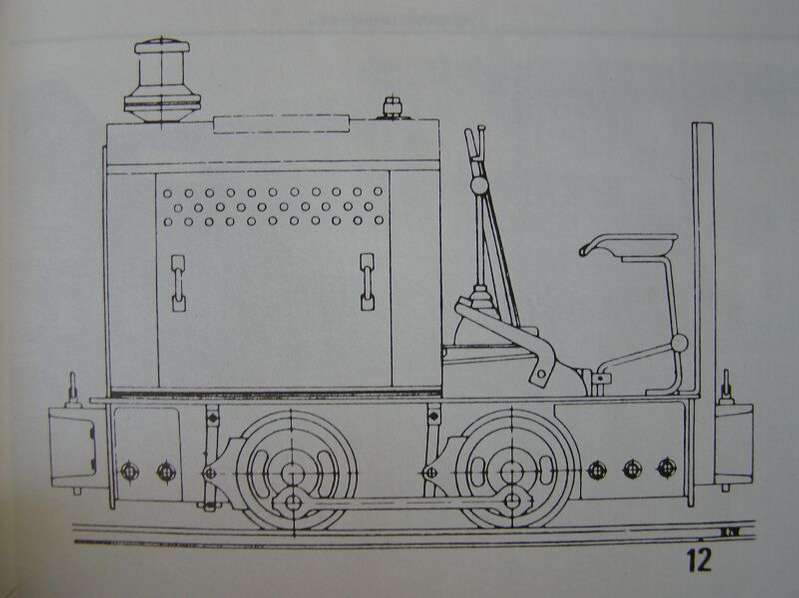

so, nachdem ich mein Bücherregal gestern abend noch durchforstet habe, fand sich flogende, leider unbemasste, Zeichnung in einem alten Oekovener Museumsführer :



Grüsse aus dem Harz

Andi

[Locke]

Danke euch Beiden.

Da habe ich schon eine solide Grundlage.

Gruß Matthias

[Jörg]

Hallo Mathias
ja ja die gute alte Deutz OME 117
letztens habe ich sie ein bischen vermessen
muß nur noch die Maße wiederfinden
zur Erbauung zeige ich schon mal ein Bild von meiner:



Komplett in Messing gefertigt
Es fehlt noch der Lufteinlaß und ein paar Kleinigkeiten, hoffe aber das ich sie in Schenklengsfeld komplett fertig habe, inkl. Geräusch.

bis bald
jörg

[Locke]

Hallo Jörg,

wie hast du denn die Getriebeatrappe gebaut?

Gruß Matthias

[Waldler]

Hallo, ich habe heute durch zufall eine Zeichnung mit Maßen von einer Deutz OMZ 117 in meinem Buch Feldbahn von Zeunert gefunden. Könnt Ihr die brauchen?
gruß Eckhard

[Locke]

Hallo Eckhard,

eine Zeichnung mit Maßen kann ich sehr gut brauchen.
Wenn du die Zeichnung scannst und hier einstellst oder mir mailst würde ich mich sehr freuen.

Gruß Matthias
