Feldbahn von oben gesucht

[GNEUJR]

Hallo zusammen,

ich brauche Eure Hilfe: Ich möchte eine Lok mit diesem typischen trompeten-tulpenförmigen Schornstein von O&K bauen:



Hat jemand ein Bild, in dem ich sehen kann, wie dieser Schornstein von oben aussieht? Ist der voll offen oder er wie bei einem Funkenfänger wieder auf einen kleineren Durchmesser zu?

Wer ein Bild hat würde mir damit enorm helfen!

Viele Grüße aus Hamburg

Gerd

[baumschulbahner]

Hallo Gerd,
Ich kenne verschiedene Varianten:
- Komplett offen
- Flaches Blech mit Öffnung
- Konisches Blech mit Öffnung (gefällt mir am besten)
- Funkengitter (flach oder gewölbt)
- Irgendwo habe ich auch schon ein Bild mit einem Prallblech gesehen

Was von O&K ausgeliefert wurde weiss ich allerdings gerade nicht.

Hier ein Bild der meiner Meinung nach optisch schönsten Variante:



(baumschulbahner)

Viele Grüsse,
Urias

[Gerhard_Karl]

Hallo Gerd,

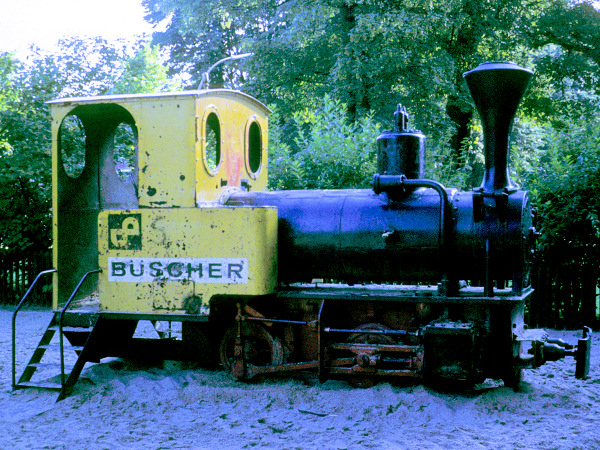

im Juli 1976 habe ich auf einem Spielplatz in Münster eine O&K Lok fotografiert :

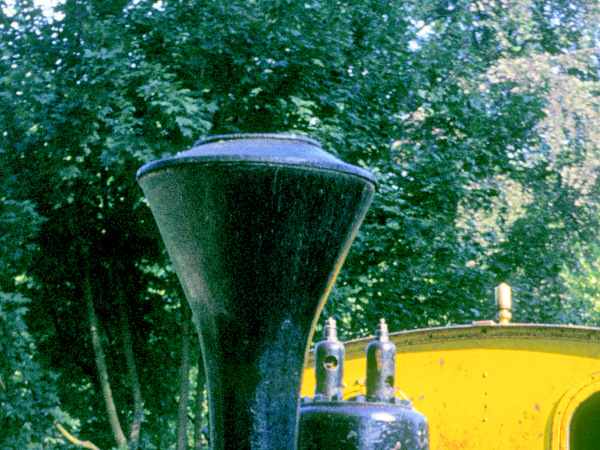

Das folgende Foto zeigt den Schlot :



Demnach war der Schlot konusförmig abgeschlossen. Typischerweise befand sich unter der Öffnung noch eine Prallplatte, die Kohle- und Ascheteilchen abprallen und seitlich bzw. nach unten in die Rauchkammer fallen ließ, um Funkenflug zu vermeiden.

Ich hoffe, das hilft.

Viele Grüße
Gerhard
[/url]

[GNEUJR]

Hallo Iris, hallo Gerhard,

herzlichen Dank für Eure Rückmeldungen! Gerhard: Die Lok vom Spielplatz in Münster ist seid vielen Jahren auf einem Denkmalsockel in Münster.
Als wir dort noch wohnten, bin ich mit meinem Sohn Mal über die Hecke geklettert und prompt kam die Polizei: Wir haben uns im Führerhaus versteckt und wurden nicht entdeckt...
Der Schornstein der Denkmallok ist oben mit einem glatten Blech verschlossen, daher meine Frage.

Nun muss ich das ganze in 1:13,3 stricken...

Viele Grüße

Gerd

[dampfspieler]

Moin Gerd,

da hat wohl jemand "das Teil" für verzichtbar gehalten und es als Schrot entsorgt.

Im Forum gab es mal eine Diskussion zum inneren Aufbau eines Kobelschornsteins, sie ist hier zu finden - nur für den Fall, dass .... .

Frohes "Schöpfen"
Dietrich
