Rhb Bernina Panoramawagen

[Hans_RhB]

Hallo allemaal,

Anbei ein neues Projekt, die RhB Bernina Panoramawagen. Foto unten mit freundlicher Genehmigung von der Railservice der Rhb, mehr Bilder auf http://www.rhb.ch/Bernina-Express.1530.0.html. Der Wagen werden auf realen Maßstab gebaut.

Pano_01 (Hans_RhB)

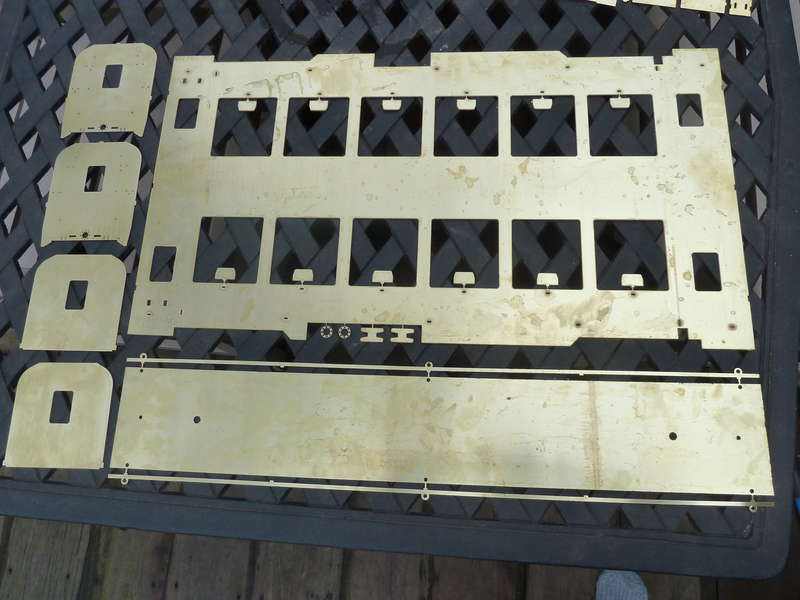

Die Teile sind in 1,5 mm Messing und die Seitenwanden und das Dach sind aus ein Teil gefertigt. ( Die Teile in die Fenster sind die Teile von die Tische )

Pano_02 (Hans_RhB)

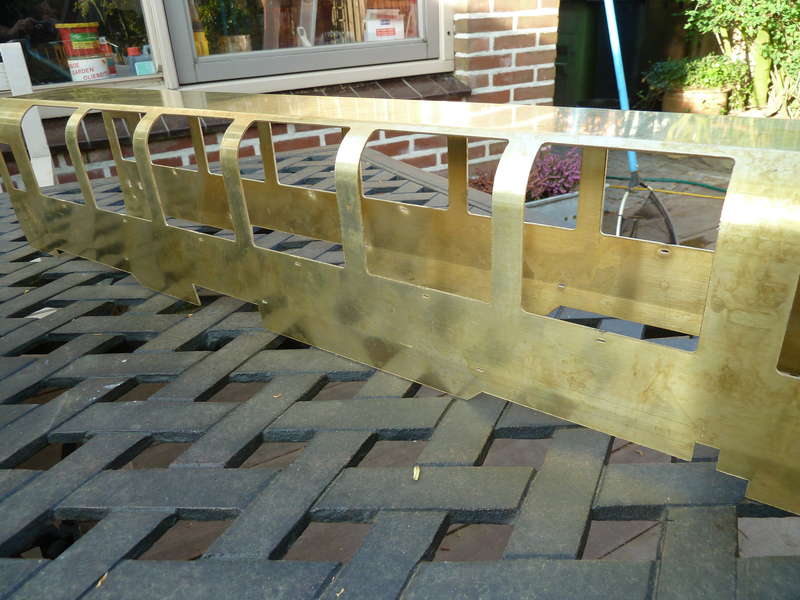

Nach dem Falten gibt es diese Teil der 1e Klasse mit 6 Fenster.

Pano_03 (Hans_RhB)

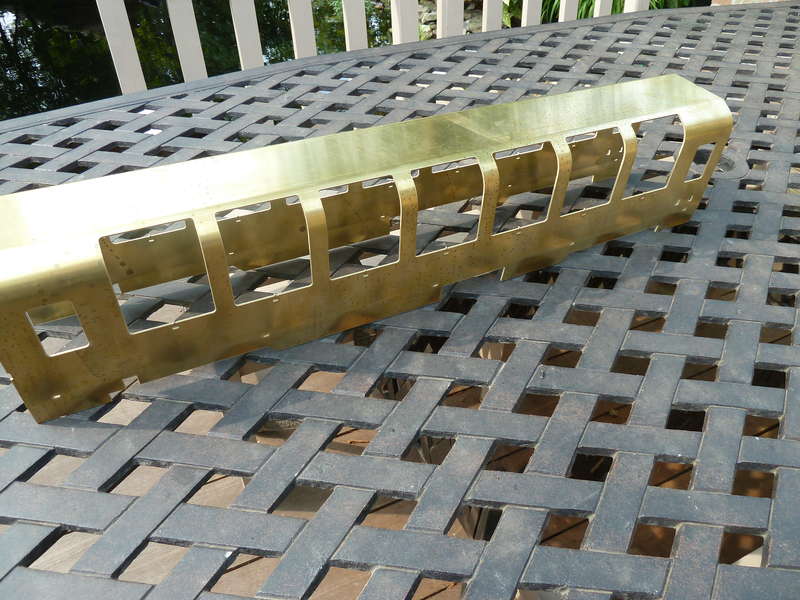

Anbei der 2e Klasse mit 7 Fenster.

Pano_04 (Hans_RhB)


met vriendelijke groeten,

Hans

[rhb fan]

Hallo Hans,

das sieht hervorragend aus! Aber, warum hast Du 1.5mm Messing genommen? Da hätten 0.5mm doch schon gereicht?

Wie hast Du die Dachrundung so gleichmässig gebogen?

Das werden schöne Wagen!

Gruß,

Andreas

[Fan-Rh B]

Hallo Hans auch von mir ein riesen Lob .
Lg Jeremie

[Glacier-Express]

Hallo Hans,
ich habe noch ein guter Kollege, der arbeitet in einer Firma wo Flugzeugverglasungen aus Plexi hergestellt werden. Werde ihn mal fragen wie die Verglasung des Pano am besten vor sich geht. Wie Dick soll das Plexiglas sein, zu Hause habe ich haufenweise 2mm Plexiglas. Sobald ich etwas mehr weiss, melde ich mich wieder.
Gruss, Manfred

[Ronny]

Hallo

sehr schönes Projekt. Bin schon auf die nächsten Bilder gespannt.
Ich selber habe in nächster Zeit auch vor mich an so einen Wagen zuversuchen.
Interessant wird denke ich mal die Fenstergeschichte. Mal schauen.
Ich hatte mal mit Plexiglas und einer geheizten Biegevorrichtung so versuche gestartet. Da war es aber nur ein Knick und keine Rundung...

Gruß Ronny

[RhBler]

Hallo Hans

Sehen super aus deine Panoramawagen!! Bin schon auf Fortschritte gespannt. Kannst du etwas darüber schreiben, wie du den Wagenkasten gebogen hast?

Gruss
Stefan

[Hans_RhB]

Hallo allemaal,

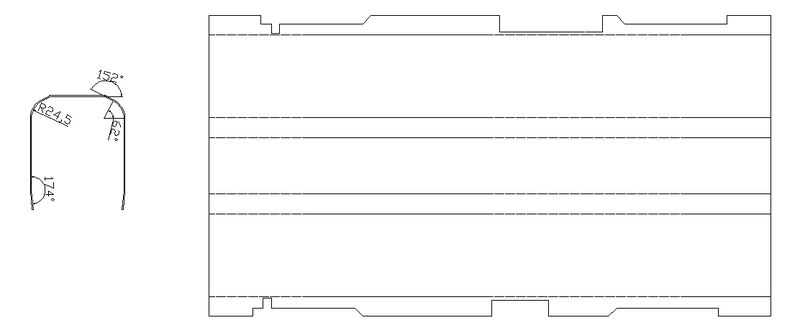

Der Wagen ist CNC gebogen. Am Anfang habe ich der Wagen in 3D konstruiert und danach ist das Teil mit die Seitenwanden und das Dach zu eine flache Darstellung konvertiert. Das Schwierigsten war am Oberseite bei das Dach da dort die Kurve sich in einen Knick verwandelt.

Pano_DS (Hans_RhB)


Der Wagen ist in 1,5 mm Messing gebaut da 0,5 mm zu swach war und ich auch mit die Wagen in der Garten fahren woll.

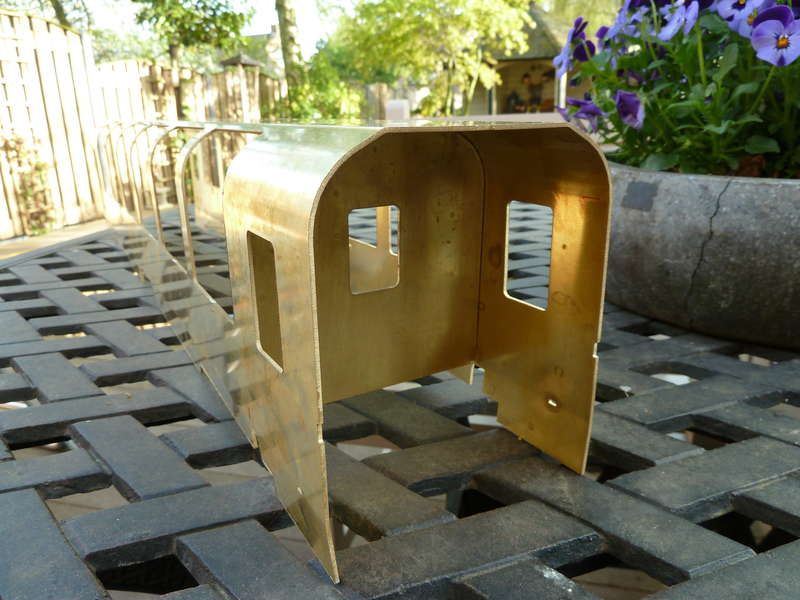

Pano_05 (Hans_RhB)

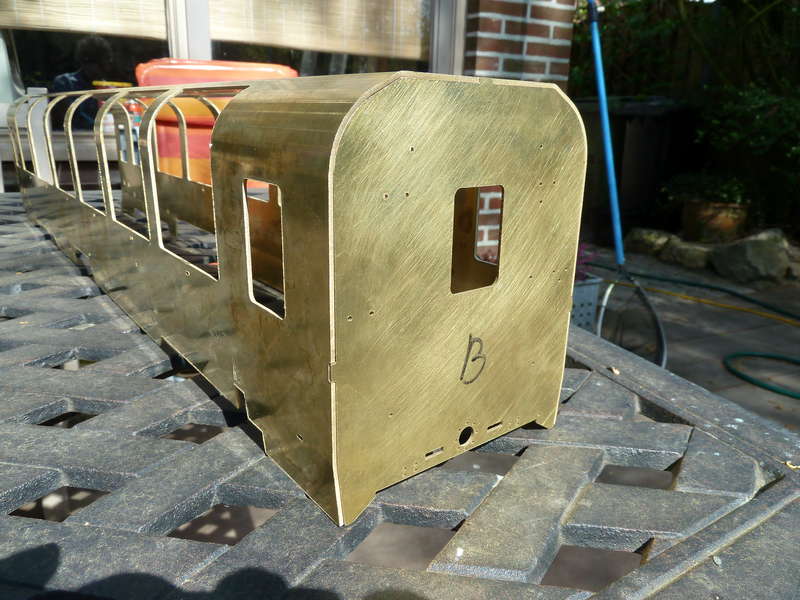

Pano_06 (Hans_RhB)


met vriendelijke groeten,

Hans

[Hans_RhB]

Hallo allemaal,

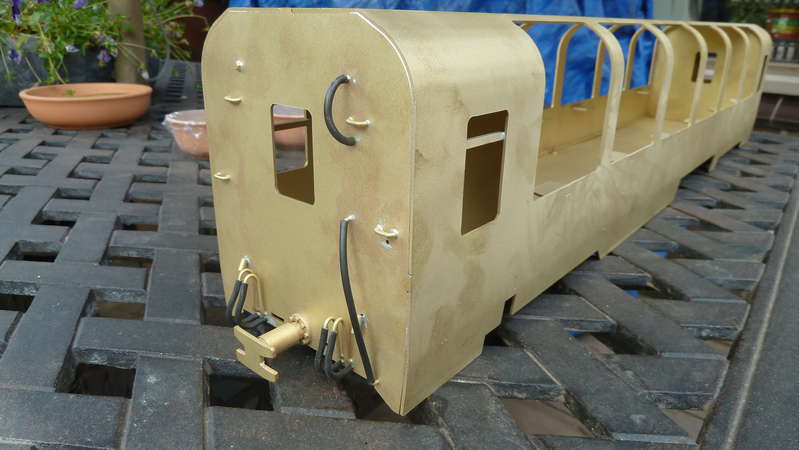

Der Wagen ist zusammen gelötet.

Pana_07 (Hans_RhB)

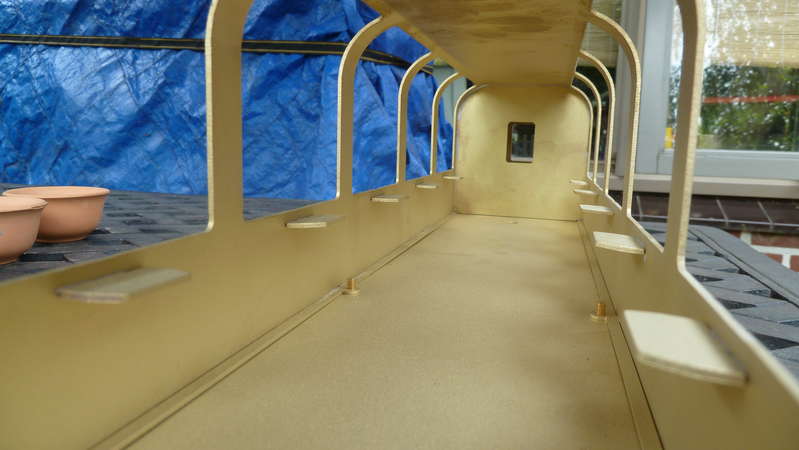

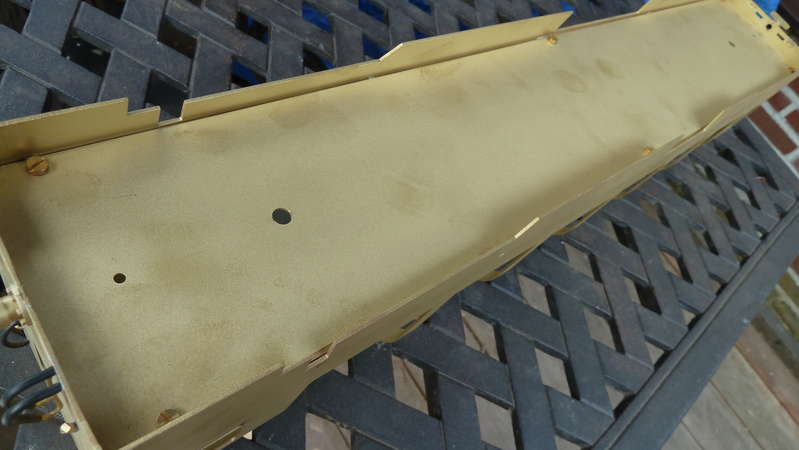

Die Boden ist mit 6 Schrauben M4 befestigt. Daher bekommt mann eine stabile Struktur von die Seitenwanden und kann mann auch einfach die Sitze und die Figuren anbringen.

Pana_08 (Hans_RhB)



Pana_09 (Hans_RhB)


met vriendelijke groeten,

Hans

[Davaaser]

Hallo Hans,

ich bin immer wieder fasziniert von deinen Wagen (und der Brücke...),
egal ob UAK, Rungenwagen oder jetzt Panoramawagen, immer saubere,
überlegte Arbeit.

Gruss,
Ernst

[4heiner]

Hallo Hans,
wirklich großes Kino, was du da zeigst! Es ist fast schade, wenn der Wagen mal lackiert wird...
Grüße
4Heiner
