BR 52 in Spur 2

[Flachschieber]

Hallo Thomas,

Zylinder und Abdampfführung sind wie gewohnt beste Werkzeugmacherqualität. Freu mich schon wenn Dein Modell fertig ist und lese gerne hier mit.

LG

Marco

[Kupferschmied]

Hallo Marco,

da freue ich mich auch schon drauf. Damit es nicht solange dauert
muß ich mal Gas geben.

Gruß Thomas

[Kupferschmied]

Hallo Buntbahner,

Gewindebohren mit Vorrichtung.

20190728_163635 (Kupferschmied)


Zum Gewindebohren benützen ich selbstgemachte Führungen für die Gewindebohrer,
damit sich die Gewindebohrer nicht verkannten und abbrechen.
Oben Gewinde M 1,4 unten M 0,6 .

20190728_163820 (Kupferschmied)


Gruß Thomas

[Hydrostat]

Hallo Thomas,

ich folge gebannt Deinem Baubericht. Gerne würde ich jedesmal etwas wie "phantastischer Modellbau", "saubere Arbeit" usw. schreiben, aber abgesehen davon, dass das abgedroschene Phrasen sind, kommt es mir immer unangemessener vor, weil es mir mangels eigenen Hintergrundes gar nicht zusteht, Deine fachliche Arbeit zu beurteilen.

Erlaube mir trotzdem eine Frage: Deine Radsätze sehen fast wie Stahlgussteile aus - sind sie das auch? Wenn ja, welches Verfahren steht dahinter?


Schönen Gruß
Volker

[Kupferschmied]

Hallo Volker,

es sind keine Stahlgussteile. Die Räder habe ich aus Edelstahl 1.4305 gefräst.
Danach habe ich die Räder sandgestrahlt und dann Lauffläche und Spurkranz
angedreht.

Gruß Thomas

[Kupferschmied]

Hallo Buntbahner,

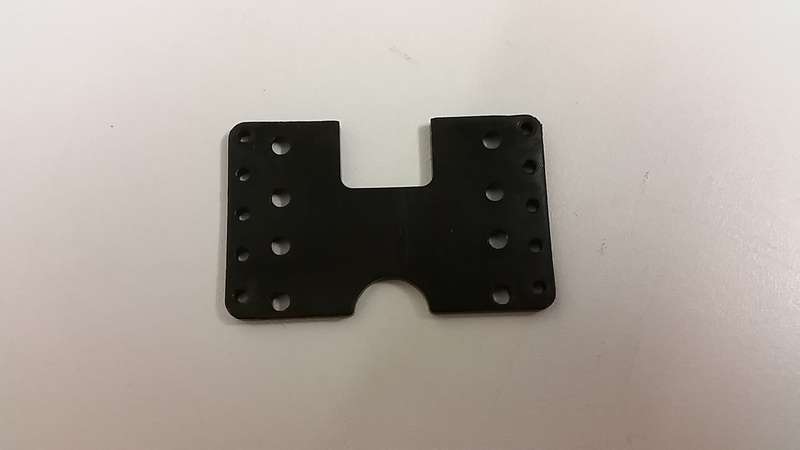

Isolationsplatte aus PEEK.

20190729_171247 (Kupferschmied)


Habe ich so gemacht, damit ich die Rippen fräsen konnte.

20190729_171444 (Kupferschmied)


Sieht dann so aus wie beim Original.

20190729_171609 (Kupferschmied)


Gruß Thomas

[Kupferschmied]

Hallo Buntbahner,

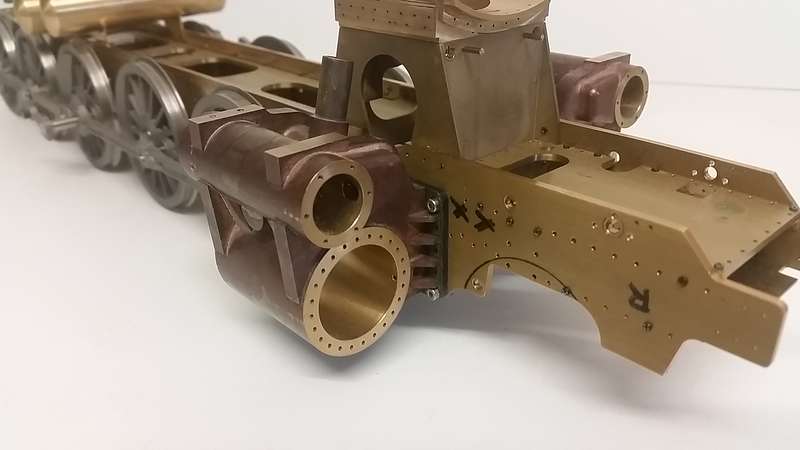

Zylinder am Rahmen.

20190801_185831 (Kupferschmied)

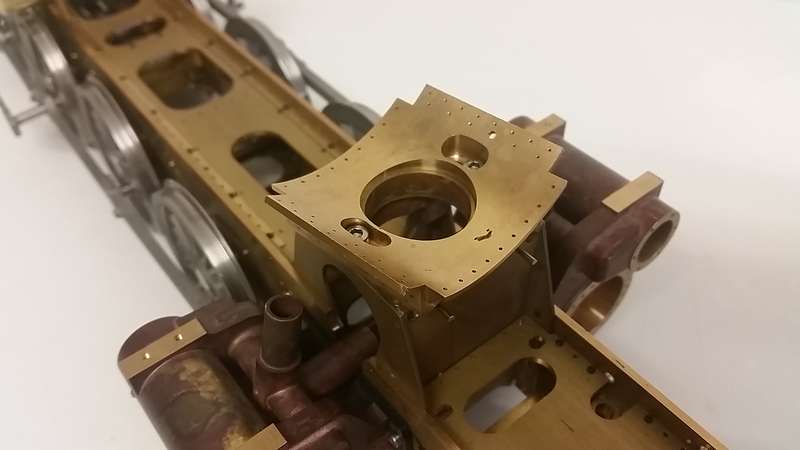

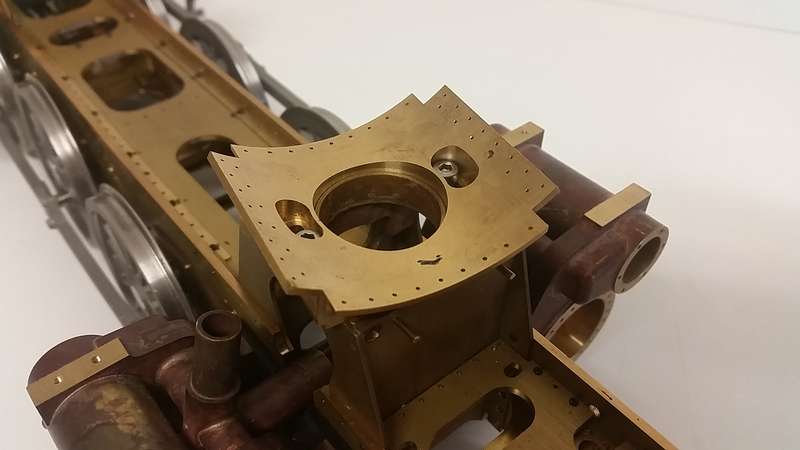

Drehbare Kesselstütze.

20190801_185910 (Kupferschmied)



20190801_185916 (Kupferschmied)


Gruß Thomas

[Marcel_Schüler]

Sieht gut aus, Thomas! Gefällt mir das Projekt nimmt immer weiter Form an!

[Kupferschmied]

Hallo Buntbahner,

Steuerungsträger.

20190812_172659 (Kupferschmied)



20190812_172807 (Kupferschmied)


Gruß Thomas

[Botanikus]

Hallo Thomas,
deine 52 sieht jetzt schon richtig Spitzenmäßig aus.
Danke für diesen tollen Baubericht.
mfg
Herbert
