Xrot d 9213 bzw. G 2x 3/3 1051

[Nick]

Hallo Alex,
da der komplette Zylinder hartverlötet ist, ist die Lauffläche entweder jetzt schon im Arsch oder halt nicht. Das wird sich zeigen. Mir sieht es bisher nicht danach aus.

Stell Dir vor, du musst an den Kolben ran, ohne dass Du das komplette Fahrwerk zerlegen willst, sondern trennst die Kolbenstange vom Kreuzkopf und schiebst alles nach vorne durch... verlööööded jeht dat nich.

Natürlich doch. Verlötet wird nur die Kreuzkopfseite, da nur hier eine Kolbenstange abzudichten ist. Siehe Fotos.

Ich werde einfach weiterbauen und dann werden wir sehen.

Die Methode aus Massenteilen wie Gleitlagerbuchsen Live Steam Zylinder zu bauen, ist bei 5 Zollern übrigends gängig.

Viele Grüße
Nick

[schienenbauer]

Habe einen spannenden Link ausfindig gemacht, ich glaube er ist hier im Forum noch nicht erwähnt worden.

http://www.dampfschleuder.ch

Mit freundlichen Grüssen aus der Schweiz

[4heiner]

Hallo Schienenbauer,
der Tipp ist prima, vielen Dank! Wir sind uns aber einig, dass die Xrot, die hier im Forum gebaut wird und die, die Du meinst verschiedene Maschinen sind, oder?
Gruß
4Heiner

[schienenbauer]

Das ist mir bewusst, doch die Xrotd 12 könnte ein weitere Herausforderung werden, wenn die Xrot d 9213 vollendet ist!

Freundliche Grüsse

[Dampfer]

Hallo Nick,
wünsche Dir das es so klappt...

Wenn nicht - musst Du es halt anders machen....

Gruß
Alex

[Nick]

Hallo,

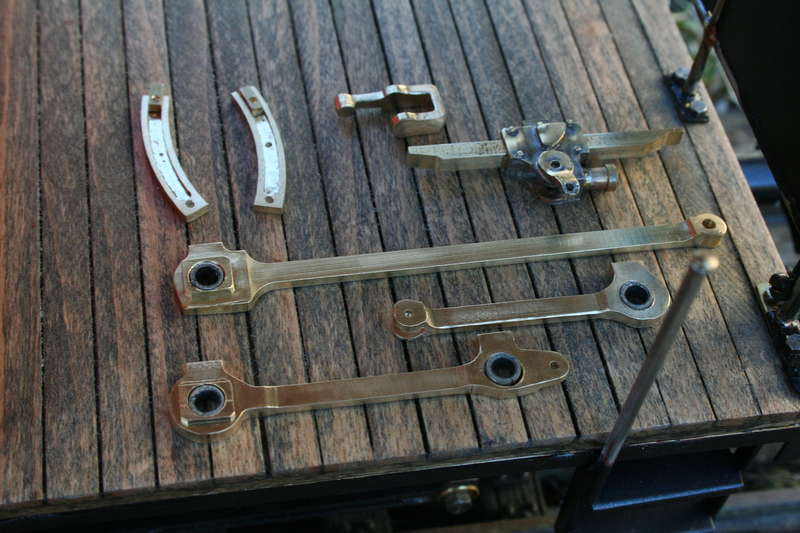

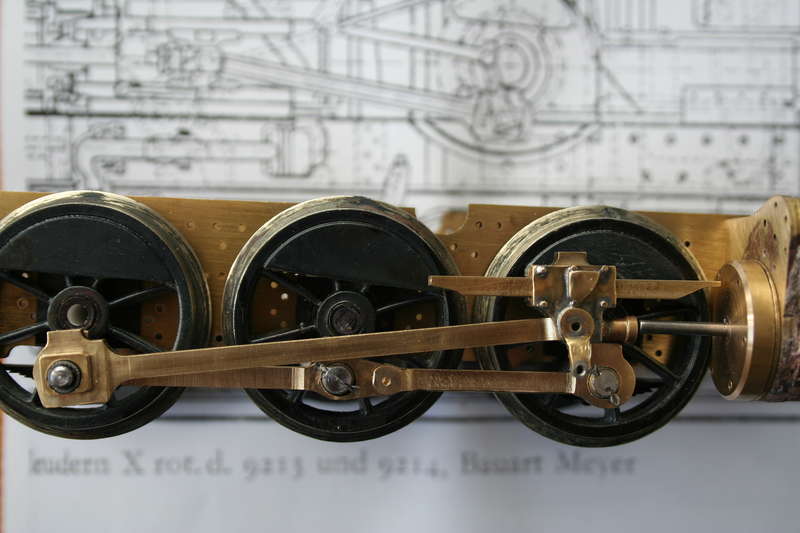

jetzt gibt es mal ein paar Bilder aus der aktuellen Steuerungsproduktion auf die Augen:

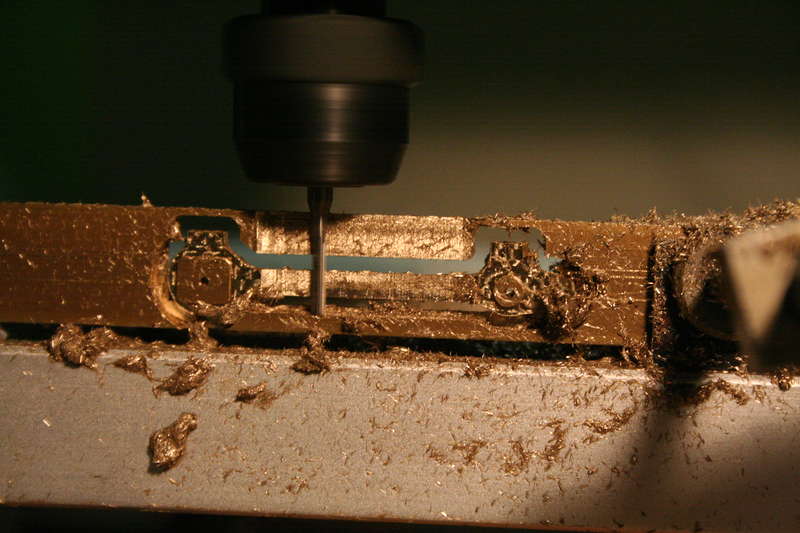

Die Teile sind alle auf meiner CNC-Fräse entstanden, die ich jetzt nach 3 Jahren halbwegs zu beherrschen beginne.

Kuppel- und Pleuelstange laufen in Teflon- Sinterbronzebuchsen...oder so ähnlich.

Die Teile für eine Seite brauchen ca. einen Tag.
Mich würde mal interessieren wie hoch der Arbeitsaufwand bei gegossenen Teilen ist

Viele Grüße
Nick

[Dampfer]

Schöne Teile

[Kolbenfresser]

Hallo Nick


Der Aufwand hat sich aber gelohnt.


Wenn du Erfahrungen mit dem Urmodellbau fürs gießen gesammelt hast, lass es uns wissen!! Ich habe das selbe Problem, bei der kleinen Stückzahl wird es sich aber kaum lohnen.
Bist du schon mit deinem Zylinder weiter gekommen? Bin schon auf weitere Bilder gespannt!


Gruß

Roland

[Roland Mix]

Schaut mal beim Lokbauer rein der hat eine Funktionsfähige gebaut die auch echt schnee frisst und schleudert

[Nick]

Hallo ihr,
ich hab null Erfahrungen mit Urmodellen, aber ich denke man könnte Teile so verwenden. Natürlich ohne durchgebohrte Löcher.

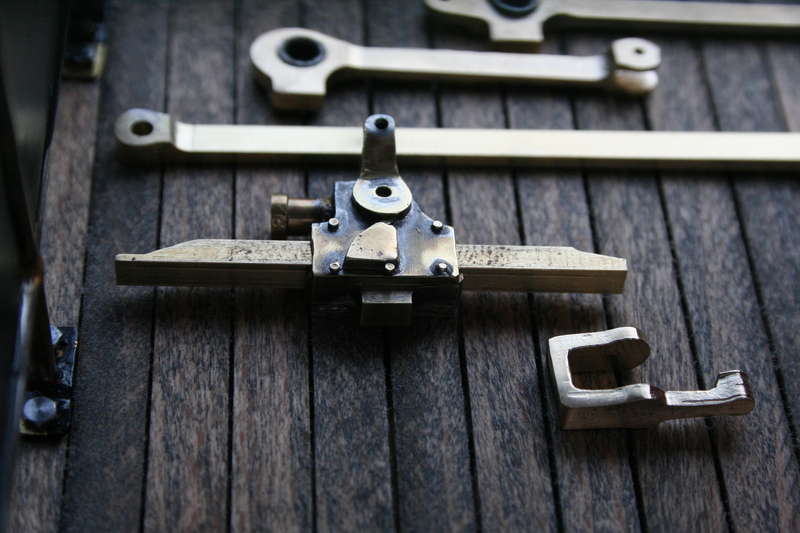

Mit der Fräse kann ich jetzt auch komplexere Teile fertigen. Der Umsteuerhebel z.B.muss zweimal umgespannt werden.
Sagt Bescheid wenn ihr mal was braucht.

Soweit ich weiß bauen in diesem Forum ca. 15 Leute eine Xrot mit je zwei Drehgestellen.
Ich befürchte aber das die Nachbearbeitung einer gegossenen Steuerung mind. halb so aufwändig ist wie das Fräsen und teuer.
Also meine werde ich voraussichtlich fräsen.

Ich kann leider immer nur in den Ferien basteln, da ich sonst 300km von meiner Werkstatt weg bin. Deshalb sind die Zylinder noch nicht weiter gebaut.

@Roland Mix:
Ich kenne das Teil und finde es ziemlich schlecht. Soviel dazu.

die auch echt schnee frisst und schleudert

Das ist vom Schnee abhängig und mit Vorsicht zu genießen wie bei allen Modellschleudern außer der vom Ottmar.
Das genannte Teil hat nicht mal einen Trichter sondern nur eine Fläche.

Viele Grüße
Nick
