BR 52 in Spur 2

[Kupferschmied]

Hallo Buntbahner,

Puffer für die BR 52 sind ja schon fertig, habe aber noch Gußteile für Puffer gehabt und
diese jetzt fertig gemacht.

20210329_073431 (Kupferschmied)


zuerst habe ich die Pufferflansche plangedreht.

20210329_073530 (Kupferschmied)


20210329_073833 (Kupferschmied)

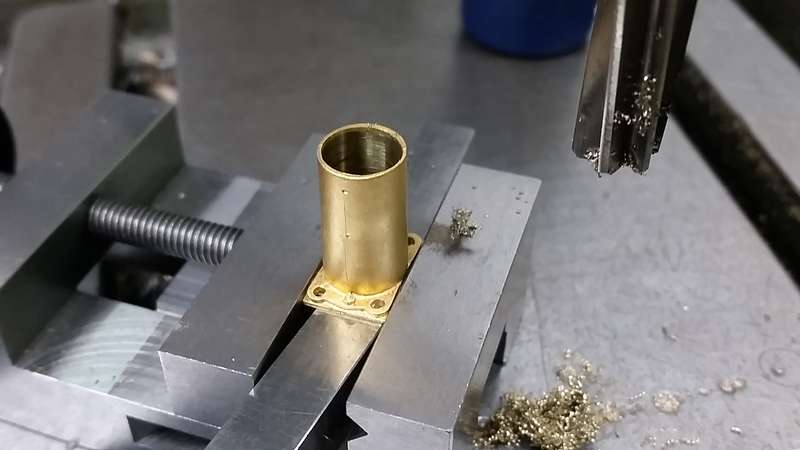

Danach mit einer 9 mm Reibahle auf Maß gerieben.

20210329_074448 (Kupferschmied)


Puffer hatten unterschiedlichen Außendurchmesser.

20210329_075743 (Kupferschmied)


20210329_080448 (Kupferschmied)

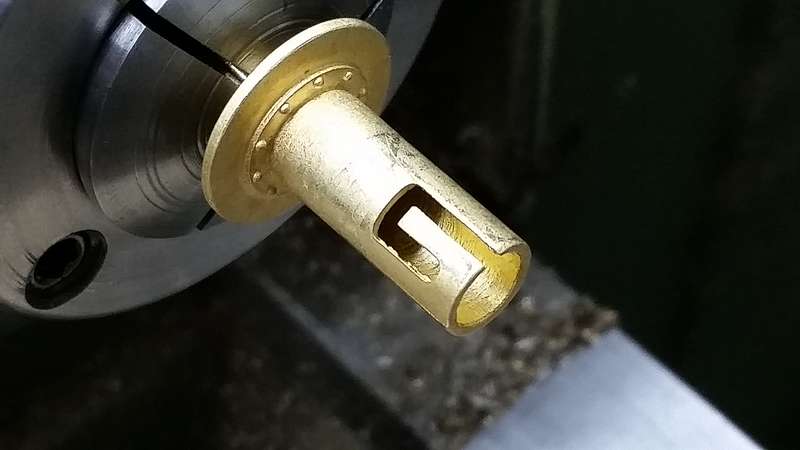

Deshalb Anguß abgedreht damit ich die Puffer auf das gleiche Maß drehen kann.

20210329_080918 (Kupferschmied)



20210329_081103 (Kupferschmied)



20210329_081437 (Kupferschmied)



20210329_081558 (Kupferschmied)


Danach Anguß abgestochen und die Pufferplatten bearbeitet.
20210329_082143 (Kupferschmied)



20210329_083112 (Kupferschmied)



20210329_083409 (Kupferschmied)



20210329_083830 (Kupferschmied)


Pufferhülsen gebohrt und Stifte und Tritte angelötet.
20210329_085441 (Kupferschmied)



20210329_085546 (Kupferschmied)



20210329_103918 (Kupferschmied)



20210329_105016 (Kupferschmied)


Gruß Thomas

[eXact Modellbau]

Wie immer saubere Arbeit!

[Kupferschmied]

Danke

Gruß Thomas

[Kupferschmied]

Hallo Buntbahner,

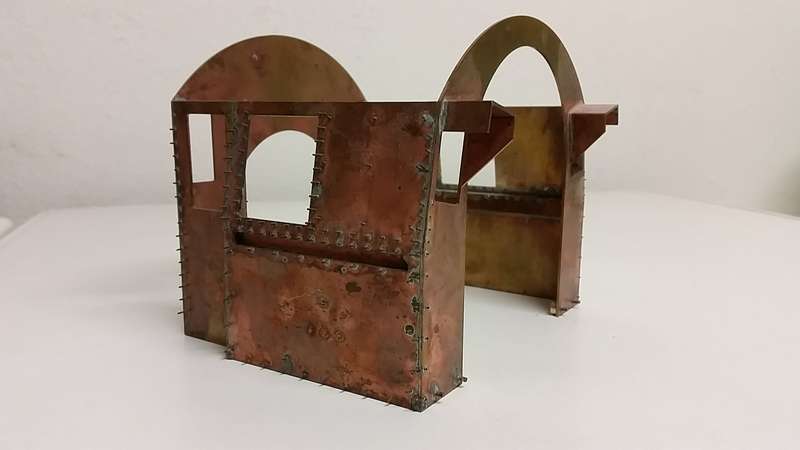

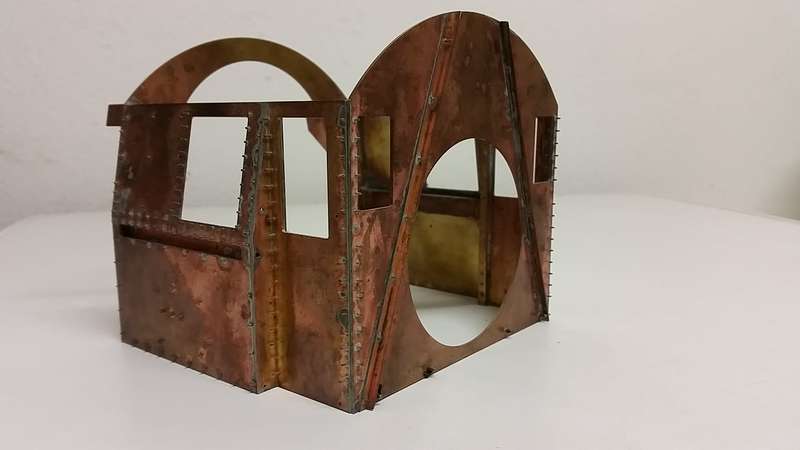

mit dem Führerhaus bin ich jetzt soweit .

20210407_212039 (Kupferschmied)



20210407_212052 (Kupferschmied)


Gruß Thomas

[Kupferschmied]

Hallo Buntbahner,

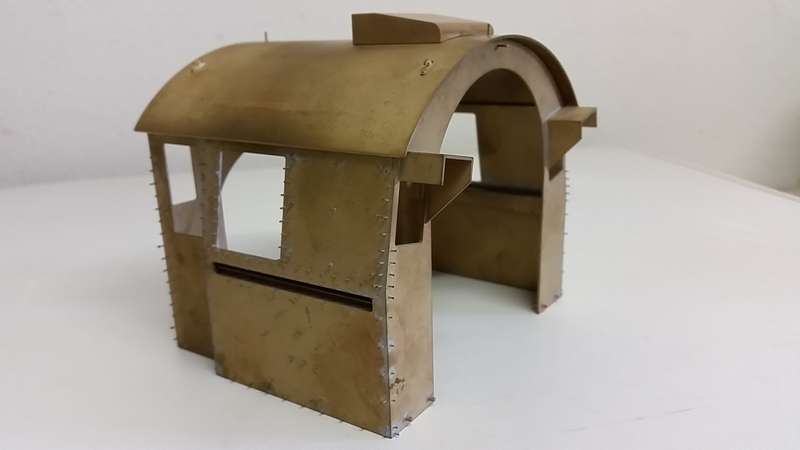

Führerhaus mit Dach und leicht sandgestrahlt.

20210410_143122 (Kupferschmied)


Gruß Thomas

[master of OM]

Hallo Thomas,

also die Lok wurde von der Kesselschmiede, schon in die Feinblechhalle überstellt

Zum Beitrag über die Puffer habe ich folgende Frage:
Aus welchem Material besteht der Aufspanndorn für die Pufferhülse, und wie wird sie befestigt

Schöne Grüße, Gerhard

[Kupferschmied]

Hallo Gerhard,

der Aufspanndorn ist aus PVC. Habe ich soweit abgedreht, das sich die Pufferhülse
stramm aufschieben läßt. Reicht um die Planseite leicht zu überdrehen.

Gruß Thomas

[master of OM]

Hallo Thomas,

danke für die ausführliche Antwort. Der Beitrag über die Puffer, verdeutlicht den
Zusammenhang von, exaktem Arbeiten und anspruchsvollem Ergebnis

Schöne Grüße,

Gerhard

[Kupferschmied]

Hallo Buntbahner,

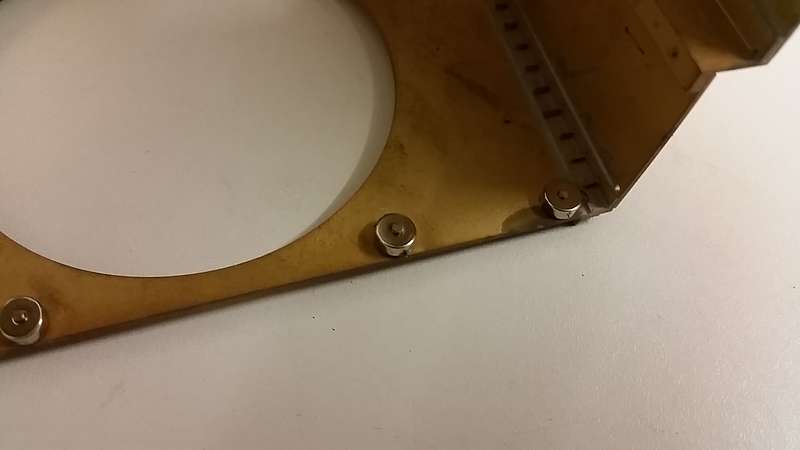

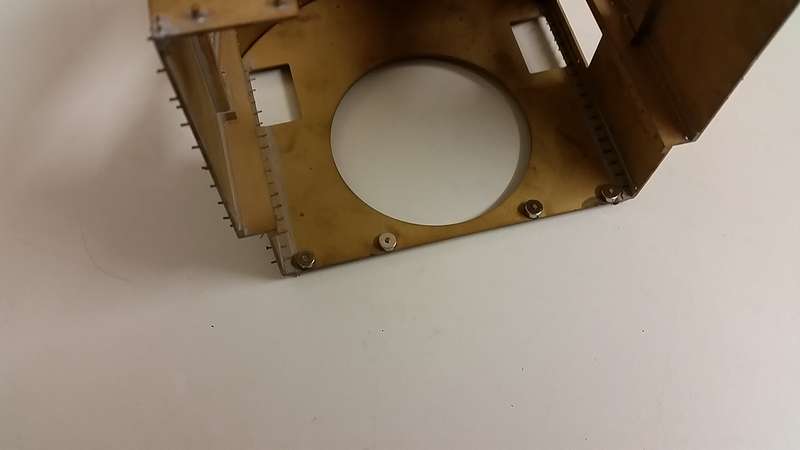

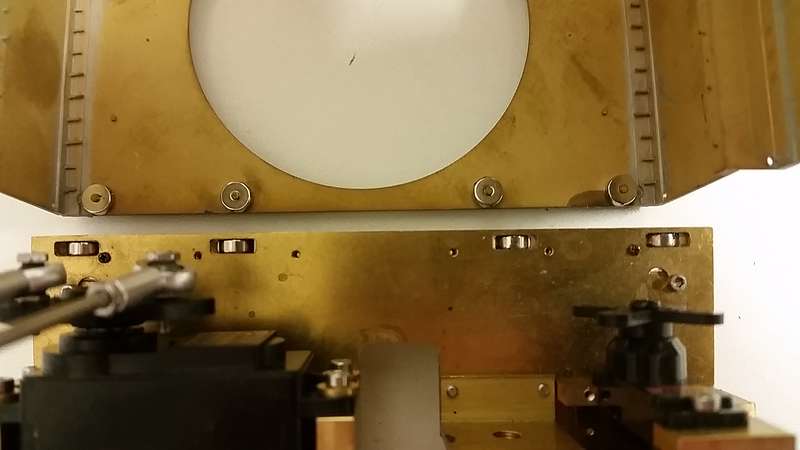

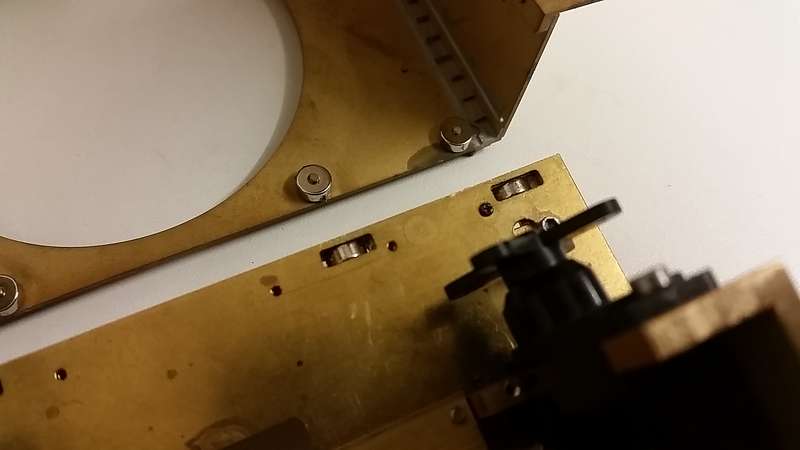

Führerhaus wird mit Neodym Magnete befestigt.

20210501_181645 (Kupferschmied)



20210501_181724 (Kupferschmied)



20210501_181732 (Kupferschmied)



20210501_181923 (Kupferschmied)

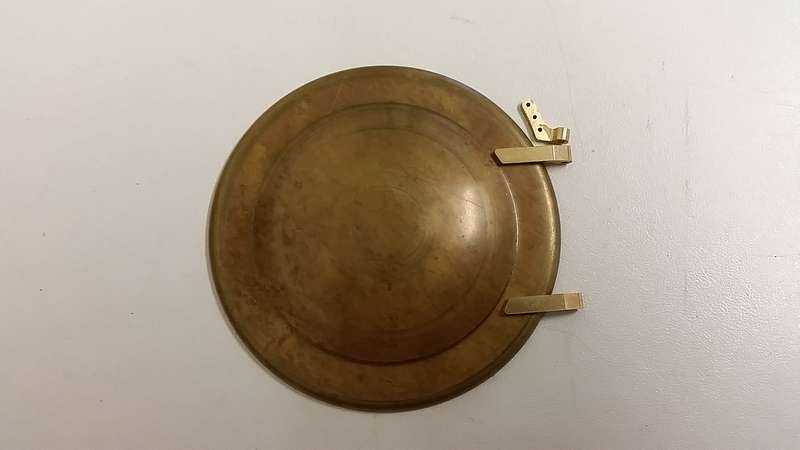

Rauchkammertüre habe ich auch angefangen.
20210501_181943 (Kupferschmied)


Gruß Thomas

[eXact Modellbau]

Moin
Ist die gedreht oder gedrückt?
