Re: RhB-Dampfschneeschleuder Xrot 9213
Hallo Prellbock,
das Modell in Schkeuditz
Foto von Fido
ist die Xrot 9213 vom Lokbauer:
http://www.der-lokbauer.de/index2.html
Das Schleuderrad auf dem oberen Bild ist das Gleiche wie bei unserem Projekt. "Der Lokbauer" hat Freddy seine Xrot zur Präsentation zur Verfügung gestellt.
Von unserer Xrot existieren bisher nur einige CAD-Zeichnungen und ein Haufen Messing, die Modelle folgen in ein paar Wochen.
das Modell in Schkeuditz
Foto von Fido
ist die Xrot 9213 vom Lokbauer:
http://www.der-lokbauer.de/index2.html
Das Schleuderrad auf dem oberen Bild ist das Gleiche wie bei unserem Projekt. "Der Lokbauer" hat Freddy seine Xrot zur Präsentation zur Verfügung gestellt.
Von unserer Xrot existieren bisher nur einige CAD-Zeichnungen und ein Haufen Messing, die Modelle folgen in ein paar Wochen.
Zuletzt geändert von Tobi am Di 21. Nov 2006, 16:24, insgesamt 2-mal geändert.
Schwäbisch-sparsame Grüße
Tobi
Tobi
Re: RhB-Dampfschneeschleuder Xrot 9213
einen Teil der Diskussion bzgl. der kommerziellen Verwertung des Schleuderrads habe ich abgekoppelt und zu den RhB-Modellen rangiert:
dort läuft gleiche Diskussion
hat hier mit der Vorstellung des Modells nichts zu tun.
geht im Grunde nur die Projektgruppe etwas an.
Stoffel
dort läuft gleiche Diskussion
hat hier mit der Vorstellung des Modells nichts zu tun.
geht im Grunde nur die Projektgruppe etwas an.
Stoffel
Re: RhB-Dampfschneeschleuder Xrot 9213
Upps,
das überrascht mich.
Die Frage nach der Uneigennützigkeit sollte nicht hinter verschlossenen Türen, wenn auch nicht unbedingt unter diesem Thema gestellt werden.
Auch wenn ich nicht unmittelbar Betroffener bin.
Aber die Frage, ob es sich lohnt, für andere uneigennützig seine Freizeit, Material und Werkzeug zu opfern, hat sich für mich damit fast erledigt.
Prellbock
das überrascht mich.
Die Frage nach der Uneigennützigkeit sollte nicht hinter verschlossenen Türen, wenn auch nicht unbedingt unter diesem Thema gestellt werden.
Auch wenn ich nicht unmittelbar Betroffener bin.
Aber die Frage, ob es sich lohnt, für andere uneigennützig seine Freizeit, Material und Werkzeug zu opfern, hat sich für mich damit fast erledigt.
Prellbock
Ohne Prellbock führt jedes Gleis ins Ungewisse.
Na dann, Hp1
Na dann, Hp1
- fido
- Buntbahner
- Beiträge: 10520
- Registriert: Mi 19. Feb 2003, 21:34
- Wohnort: Herbipolis
- Kontaktdaten:
Re: RhB-Dampfschneeschleuder Xrot 9213
Hallo Winfried,Prellbock hat geschrieben:Aber die Frage, ob es sich lohnt, für andere uneigennützig seine Freizeit, Material und Werkzeug zu opfern, hat sich für mich damit fast erledigt.
dann sprichst Du sicher von einem anderen Fall. Beim Thema Schleuderrad ist nichts passiert, was wir nicht innerhalb der Projektgruppe zufriedenstellen klären könnten. Und ich bitte um Verständnis, dass dies nur unter den Betroffenen geklärt wird. Im übrigen sollte man Einzelfälle sowie so nie verallgemeinern.
Viele Grüße, fido
Re: RhB-Dampfschneeschleuder Xrot 9213
Hallo Leute,
nach einem (nicht übermäßig intensiven ) Bastel-Wochenende ist der Rahmen bereits weit fortgeschritten:
Es macht Spaß, denn alle Teile passen wie vorgesehen.
nach einem (nicht übermäßig intensiven ) Bastel-Wochenende ist der Rahmen bereits weit fortgeschritten:
Es macht Spaß, denn alle Teile passen wie vorgesehen.
Schwäbisch-sparsame Grüße
Tobi
Tobi
Re: RhB-Dampfschneeschleuder Xrot 9213
Hallo Freunde drehender Schleuderräder,
nach langer Zeit mit einigen schöpferischen Pausen sind die Messingteile der Xrot verlötet.

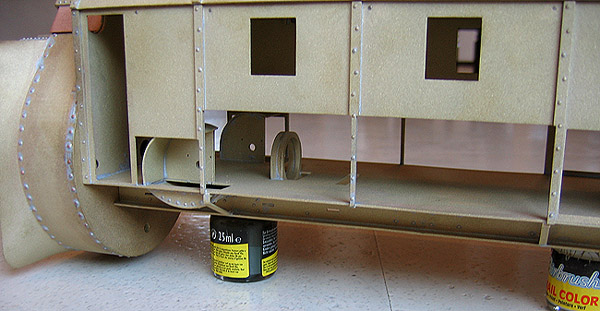

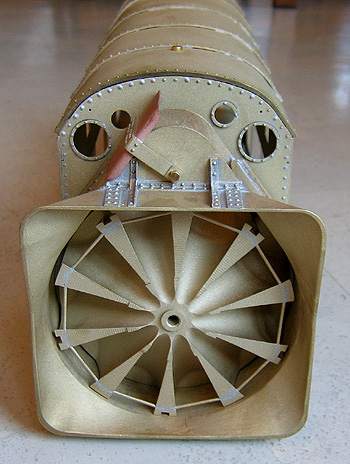

Hier folgen die Bilder nach dem Sandstrahlen:

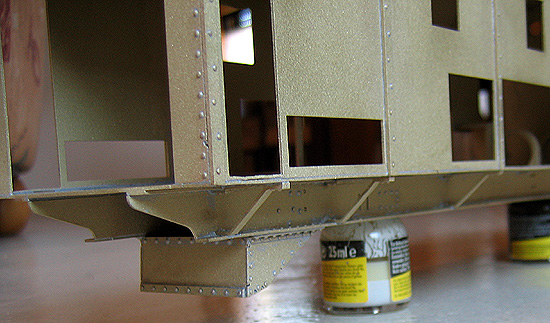

Im letzten Bild sieht man den Effekt der beidseitigen Nieten am Aschkasten/Hauptträger.
Als Nächstes werden die Teile des Tenders verlötet.

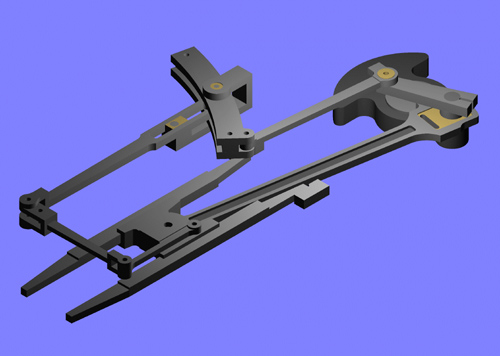

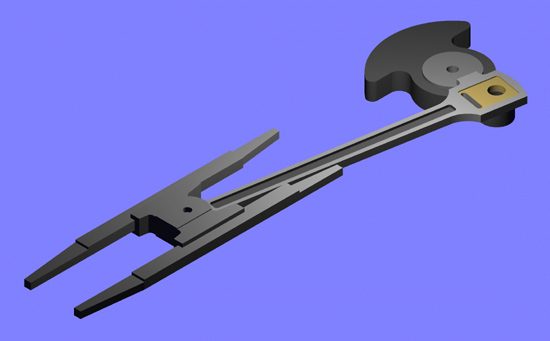

Die Schleuderrad-Steuerung ensteht in CAD:

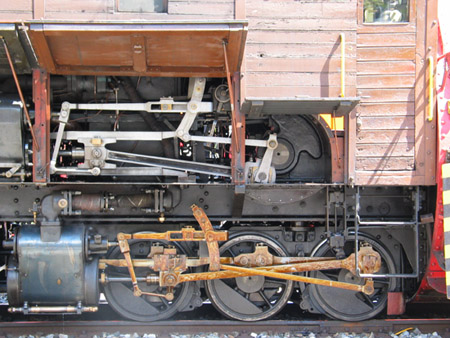

Hier ein Vergleich mit dem Vorbild, das Foto ist von cp:
nach langer Zeit mit einigen schöpferischen Pausen sind die Messingteile der Xrot verlötet.
Hier folgen die Bilder nach dem Sandstrahlen:
Im letzten Bild sieht man den Effekt der beidseitigen Nieten am Aschkasten/Hauptträger.
Als Nächstes werden die Teile des Tenders verlötet.
Die Schleuderrad-Steuerung ensteht in CAD:
Hier ein Vergleich mit dem Vorbild, das Foto ist von cp:
Schwäbisch-sparsame Grüße
Tobi
Tobi
- RhBler
- Buntbahner
- Beiträge: 1407
- Registriert: Sa 15. Mai 2004, 21:31
- Wohnort: Basel (schweiz)
- Kontaktdaten:
Re: RhB-Dampfschneeschleuder Xrot 9213
Hallo Zusammen

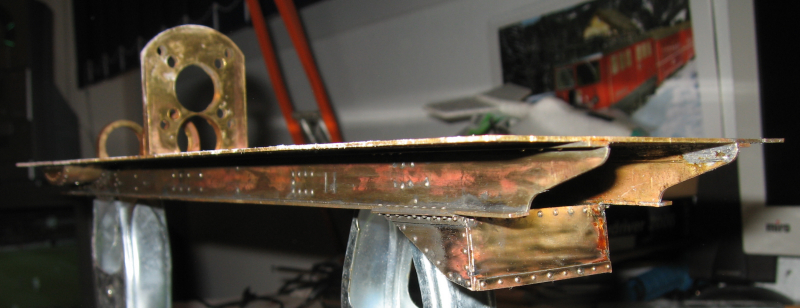

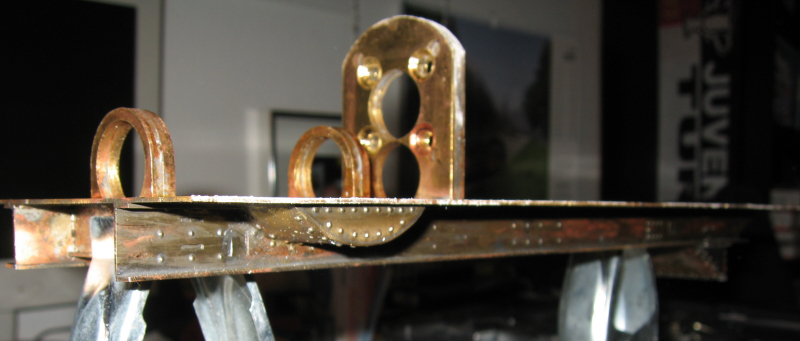

Ich habe endlich auch begonnen, mit meiner Schleuder. Es ist mein erstes Messingfahrzeuge, deshalb muss ich doch noch einiges lernen. Eigentlich bin ich mit dem bisherigen Arbeiten zufrieden, bis auf eines. Kann mir jemand erklären, wie ich die Noppen und Kannten unsichtbar verlöten kann? Oder muss ich da anschliessend alles mit Spachtelmasse machen?

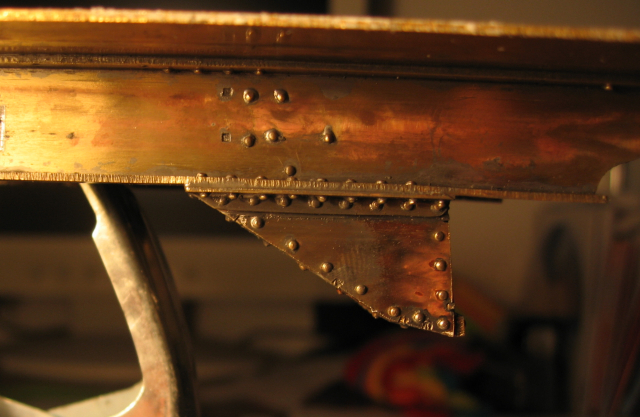

Noch drei Bilder vom bisher gelöteten Teil:
Xrot1 (RhBler)
Xrot 2 (RhBler)
Xrot 3 (RhBler)
Um Tipps bin ich dankbar.
MfG Stefan
Ich habe endlich auch begonnen, mit meiner Schleuder. Es ist mein erstes Messingfahrzeuge, deshalb muss ich doch noch einiges lernen. Eigentlich bin ich mit dem bisherigen Arbeiten zufrieden, bis auf eines. Kann mir jemand erklären, wie ich die Noppen und Kannten unsichtbar verlöten kann? Oder muss ich da anschliessend alles mit Spachtelmasse machen?
Noch drei Bilder vom bisher gelöteten Teil:
Xrot1 (RhBler)
Xrot 2 (RhBler)
Xrot 3 (RhBler)
Um Tipps bin ich dankbar.
MfG Stefan
Re: RhB-Dampfschneeschleuder Xrot 9213
Hallo,
RhB-Hans hat in der Bauanleitung Xrot nützliche Zeichnungen veröffentlicht. Nur erschließt sich mir deren Sinn nicht so auf den ersten Blick.
Kann mir mal jemand weiterhelfen (oder weiter helfen? da wäre dann schon ein Unterschied im Sinn! )
Gruß
Heiner
RhB-Hans hat in der Bauanleitung Xrot nützliche Zeichnungen veröffentlicht. Nur erschließt sich mir deren Sinn nicht so auf den ersten Blick.
Kann mir mal jemand weiterhelfen (oder weiter helfen? da wäre dann schon ein Unterschied im Sinn! )
Gruß
Heiner
- Eisenbahnfreak
- Buntbahner
- Beiträge: 569
- Registriert: Do 25. Nov 2004, 15:10
- Wohnort: 88690 Uhldingen-Mühlhofen
Re: RhB-Dampfschneeschleuder Xrot 9213
Hallo Heiner,
ich glaube, an der Veröffentlichung der Zeichnungen durch Hans trage ich ein wenig Schuld!
Meine Frage an Hans war, wie ich (ohne zu probieren oder Löcher auszumessen) weiß,wo welche Niettype reinkommt!
Wenn wir schon dabei sind, bei mir paßt die Tenderwand (Radius) nicht zu dem Deckel bzw.Boden, hat sonst noch wer dieses Problem?
Falls ja,wie habt ihr das gelöst?
Gruß
Joachim
ich glaube, an der Veröffentlichung der Zeichnungen durch Hans trage ich ein wenig Schuld!
Meine Frage an Hans war, wie ich (ohne zu probieren oder Löcher auszumessen) weiß,wo welche Niettype reinkommt!
Wenn wir schon dabei sind, bei mir paßt die Tenderwand (Radius) nicht zu dem Deckel bzw.Boden, hat sonst noch wer dieses Problem?
Falls ja,wie habt ihr das gelöst?
Gruß
Joachim
Re: RhB-Dampfschneeschleuder Xrot 9213
Hallo Joachim,
das Problem mit der Tenderrundung findet man bei allen Tendern.
Eine Seite passt genau, die zweite Seite ist etwa einen Millimeter zu weit außen. Durch vorsichtiges Nachbiegen passt es aber.
Ich werde das noch in der Bauanleitung beschreiben, bitte aber noch um ein paar Tage Geduld.

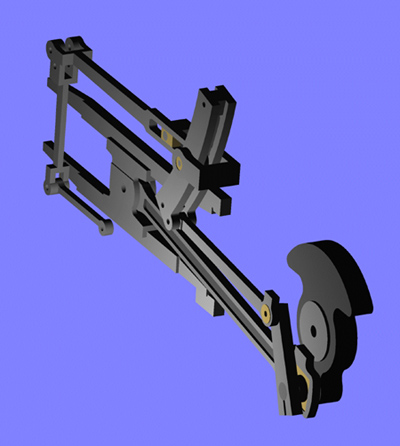

Die Schleuderrad-Steuerung ist bis auf den Steuerungsträger, die Kolbenstangen mit Zylinder und ein paar kleinen Details fertig:
das Problem mit der Tenderrundung findet man bei allen Tendern.
Eine Seite passt genau, die zweite Seite ist etwa einen Millimeter zu weit außen. Durch vorsichtiges Nachbiegen passt es aber.
Ich werde das noch in der Bauanleitung beschreiben, bitte aber noch um ein paar Tage Geduld.
Die Schleuderrad-Steuerung ist bis auf den Steuerungsträger, die Kolbenstangen mit Zylinder und ein paar kleinen Details fertig:
