Hallo BuntbahnerInnen,
mit meinen ersten Versuchen zum Stromabnehmer SLM/BBC war ich bloss bedingt zufrieden. Er müsste noch etwas schlanker bzw. feiner werden ...

BBC Stromabnehmer Variante 2.2 (fst-tigrottino)


Zwei Werkzeuge verhalfen mir zu einer Verbesserung. Ein oben und unten eingefrästes Profil ergab die Stangenform der oberen Holmhalterung ...

SLM/BBC Stromabnehmer 1 (fst-tigrottino)

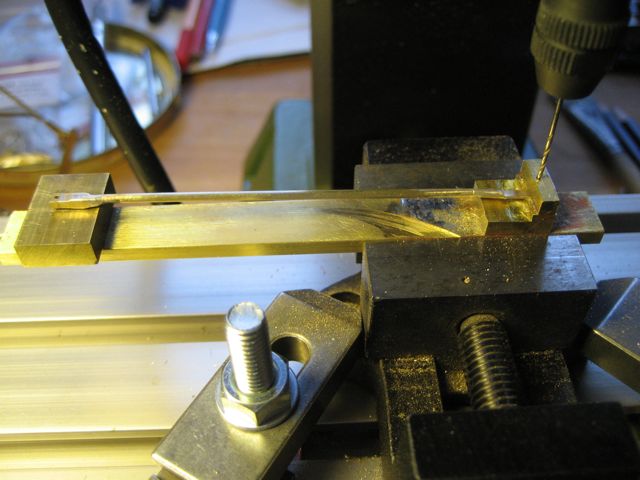

... und eine Loch-Bohr-Lehre (oben 0,8mm, vorne 1,5mm) machte es mir möglich, in den Längsholm exakt mittig ein 0,8mm Loch zu bohren.

SLM/BBC Stromabnehmer 2 (fst-tigrottino)

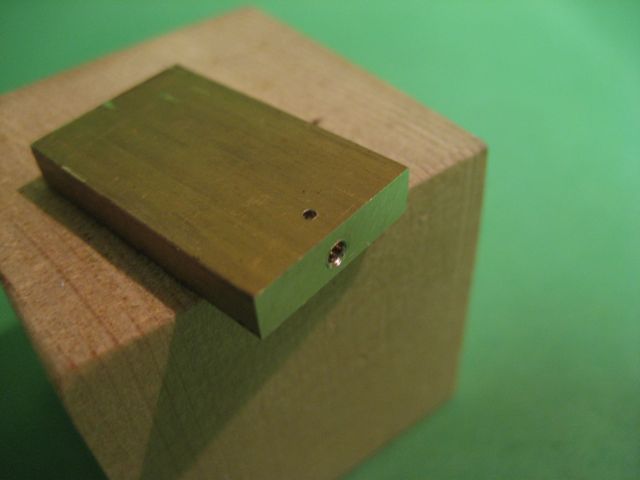

Mit der feinen Niete (anstatt des M0,8-Schräubchens) ergab sich ein etwas verfeinertes Holm-Gelenk, das erst noch vorbildgerechter ist ...

SLM/BBC Stromabnehmer 3 (fst-tigrottino)


SLM/BBC Stromabnehmer 4 (fst-tigrottino)


Auf die nicht nachgebildete "Muffe" verzichte ich, da die Röhrchen, die mir zur Verfügung stehen, zu dick sind, und es sowieso eine extreme "Fummelei" würde. Jetzt gehts ans Zuschneiden der Holme und ans Fertigen von Bohrlehren, damit die Bohrungen exakt werden. Nur so ergibt sich ein funktionierender Stromabnehmer.

[fst-tigrottino]

... übers Wochenende konnte ich wieder etwas weiter basteln und die oberen Holmenjoche produzieren. Verschiedene Lehren halfen mir, gleichförmige Joche zusammenzustellen.

Stromabnehmer oberes Holmenjoch 1 (fst-tigrottino)


Stromabnehmer oberes Holmenjoch 2 (fst-tigrottino)


Die Bohrlehre wurde verfeinert, und überhaupt entwickelte ich noch ein besser passendes Element für die Holme. Sie bestehen jetzt aus dem Holm und an beiden Enden verschiedenartigen Endstücken. Auch für die Schrägverstrebungen verfertigte ich kurzerhand eine Sägelehre, die exakte und gleiche Stücke lieferte.

Stromabnehmer oberes Holmenjoch 3 (fst-tigrottino)

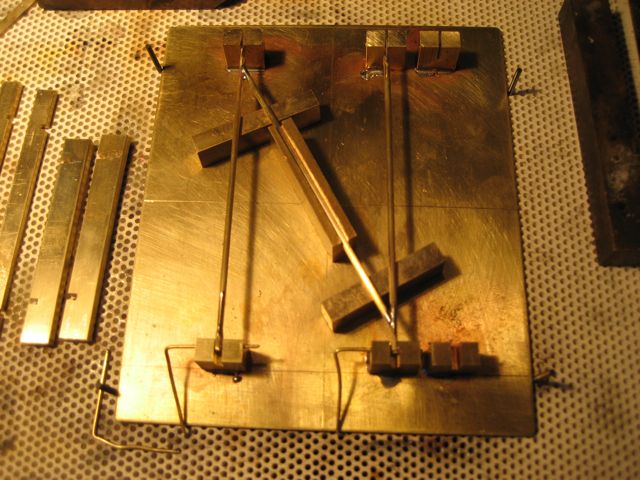

Eine etwas komplexere Lötlehre stellte ich zusammen, die mir erlaubt, sowohl die etwas breiteren RhB-Holme wie auch die schmalere Variante z.Bsp. für die Brünigbahn oder die MOB exakt zusammenzulöten.

Stromabnehmer oberes Holmenjoch 4 (fst-tigrottino)


Hier im Bild ist die schmalere Variante in Arbeit. So entstanden dann in kurzer Zeit 12 breite und 9 schmale obere Holmenjoche,

Stromabnehmer oberes Holmenjoch 5 (fst-tigrottino)


Grundmaterial also für insgesamt die ersten 10,5 ( ) Stromabnehmer. Nun stehen die unteren Holme an, das Rohmaterial ist unterdessen eingetroffen.

[fst-tigrottino]

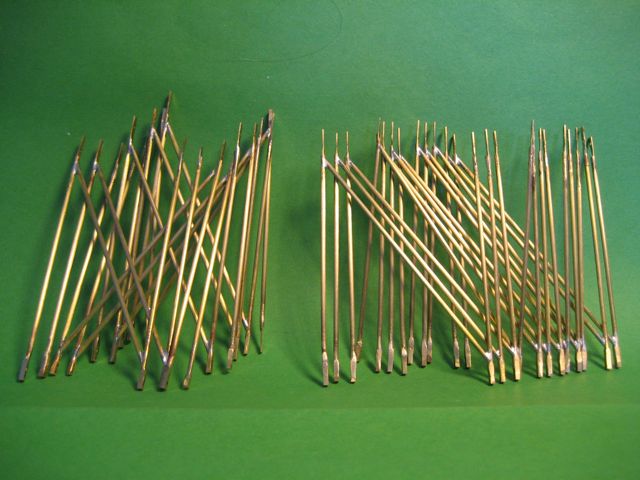

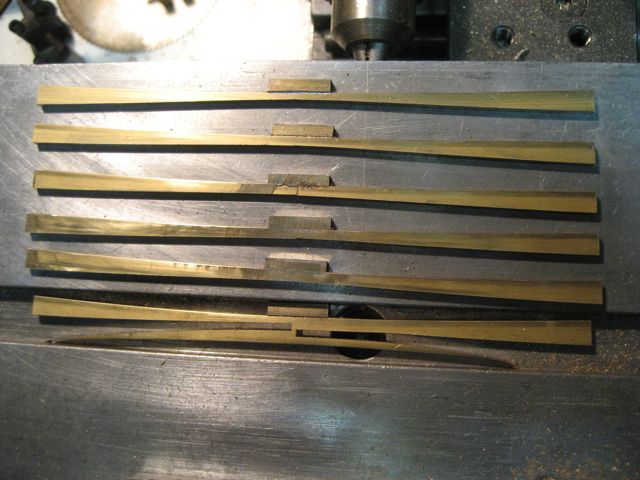

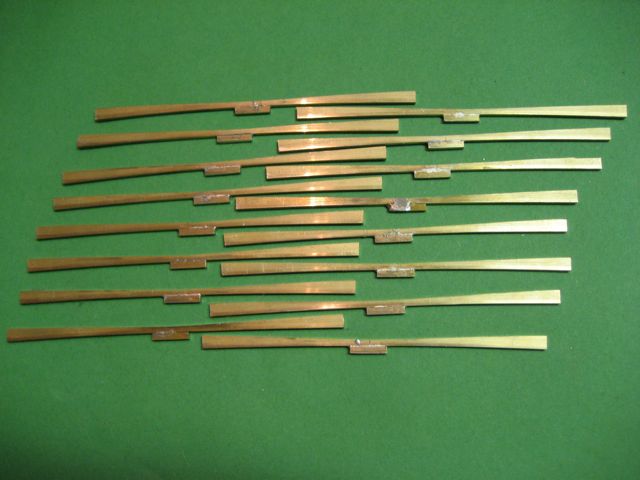

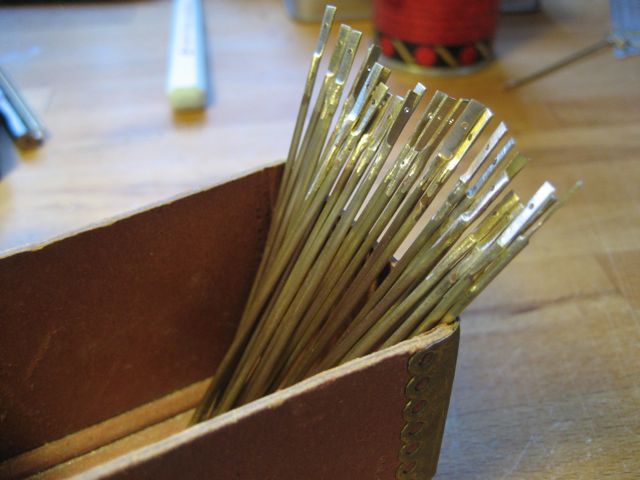

... und wieder gehts ein Stücklein weiter! Dieses Mal sind die unteren Holme an der Reihe. Zuerst galt es, eine gute Zuschnitt-Vorrichtung herzustellen - ein angelötetes Abstand-Teil machte es möglich, dass alle 40 Holme bzw. 20 Holmenpaare gleich zugesägt werden konnten.

Stromabnehmer untere Holme 1 (fst-tigrottino)


Stromabnehmer untere Holme 2 (fst-tigrottino)

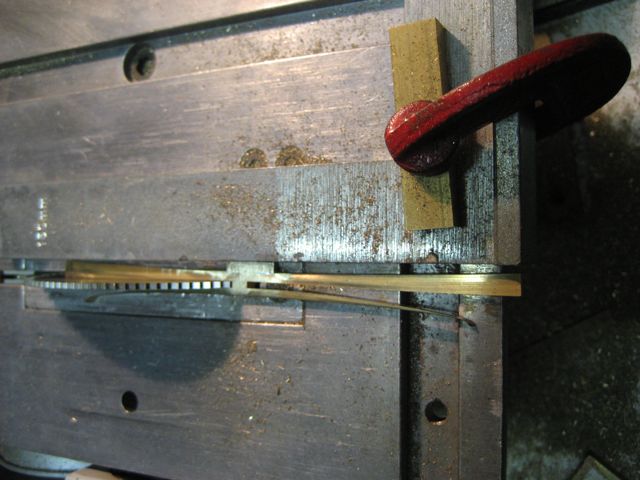

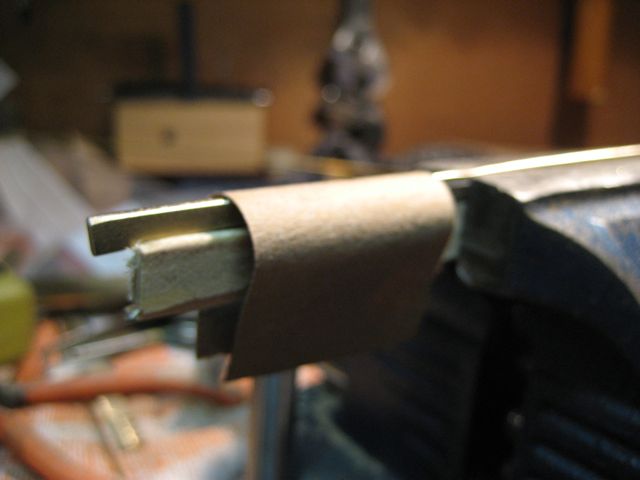

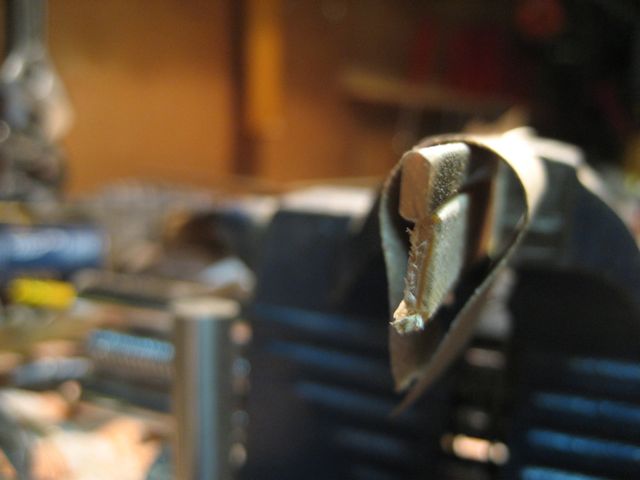

Im letzten Bild ist noch der erste Justierversuch sichtbar, damit die Holmenhöhe an beiden Enden in etwa dem massstäblichen Mass entspricht. Mit der Hilfe eines auch just 2mm dicken Holzleistchen konnte das Holmenpaar gut im Schraubstock eingespannt werden, nachdem die Kanten grob mit dem Winkelschleifer gebrochen wurden. Dann galt es, mit zwei Schmirgeltüchern kurz die typische Rundung abzuschleifen.

Stromabnehmer untere Holme 3 (fst-tigrottino)


Stromabnehmer untere Holme 4 (fst-tigrottino)


Stromabnehmer untere Holme 5 (fst-tigrottino)


In Serie zu arbeiten bringt wirklich grossen Zeitgewinn, da man spätestens nach dem dritten Durchlauf das nötige Gespür entwickelt hat und so auch genügend Zeit zum An-Denken der weiteren Schritte sich einstellt.

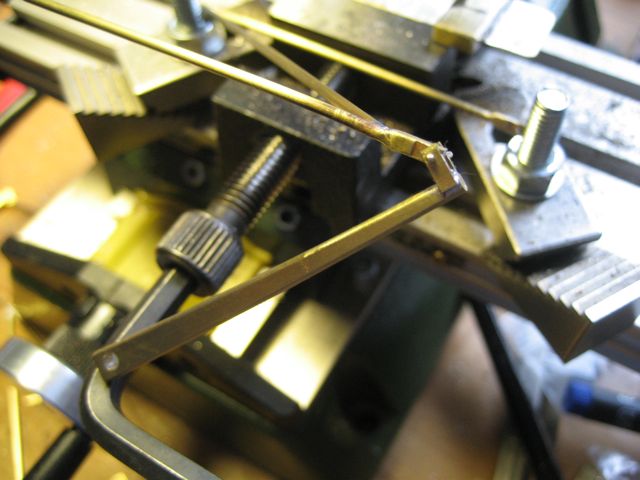

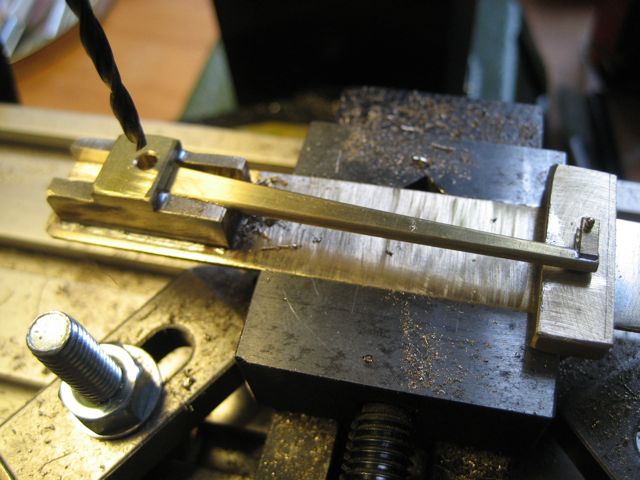

Eine Bohrlehre wurde erstellt, die passgenaues Bohren der Löcher für die Montage auf den Querstangen ermöglicht: Fixpunkt ist das Niete-Loch am aufgelöteten Gelenk-Teil für die oberen Holme.

Stromabnehmer untere Holme 6 (fst-tigrottino)


Stromabnehmer untere Holme 7 (fst-tigrottino)


Stromabnehmer untere Holme 8 (fst-tigrottino)


Ein erster grober Zusammen-Steck-Versuch zeigt, dass alles gut passt und doch die nötige Beweglichkeit besitzt. Für einen Stromabnehmer wäre der Zeitaufwand relativ gross gewesen, aber es entstehen in dieser ersten Serie gleich 10 Stromabnehmer - diese Aussicht beflügelt.

[RhBler]

Hallo Markus

Sieht echt super aus, deine Pantoproduktion. Das werden ja sehr filigrane Teile. Bin echt gespannt auf das Resultat.

Gruss
Stefan

[fst-tigrottino]

schön, Stefan, wieder von dir zu hören. Eine Zeit lang war ja auch deine wunderbare homepage einfach still
Dein De 2/2 macht ebensolch wunderbare Fortschritte! Freue mich schon auf die Bilder, wenn er dann durch deine/eure tolle Gartenbahnanlage "saust"!

[RhBler]

Hallo Markus

Ja, ich bin am Arbeiten an einer neuen HP... Aber dies Dauert noch...
Leider habe ich, seit ich meine Berufslehre abgeschlossen habe auch nicht mehr soviel Zeit, für die Bahn. Aber langsam geht es trotzdem voran. ich hoffe den De demnächst fertig zu haben.

Gruss

[fst-tigrottino]

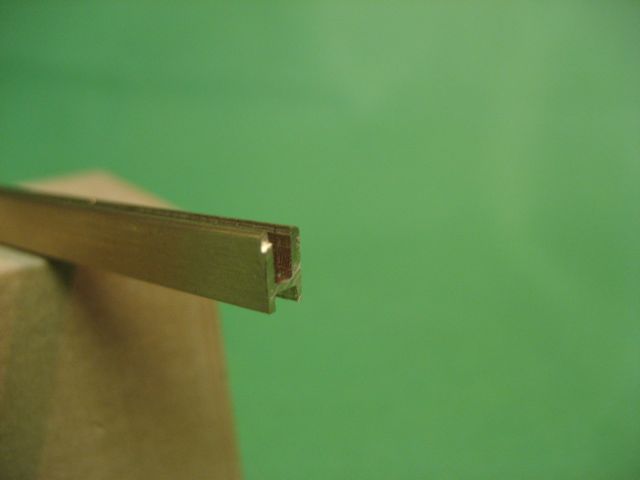

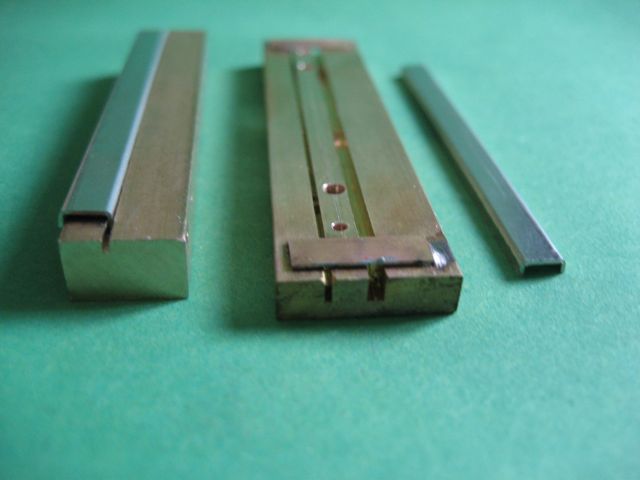

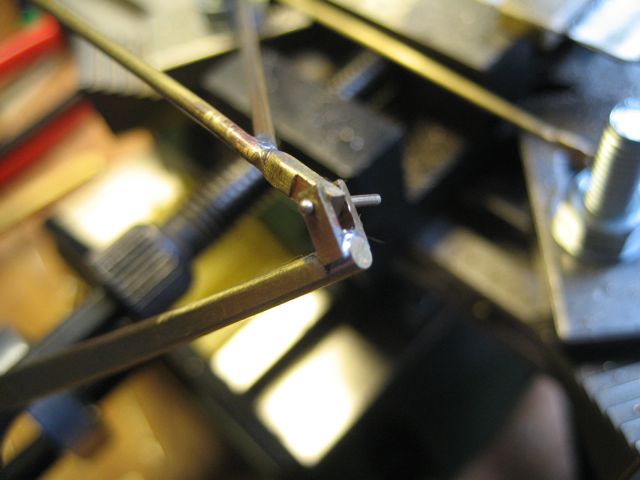

... a propos Berufslehre und Beruf: Auch mein Beruf ruft, aber ich musste noch dringend eine zweite Stellprobe vornehmen, um den zusammengebastelten Urtyp einmal im Ganzen (ohne Schleifstück) zu sehen. Vor allem interessierte mich, ob das neu verfertigte Träger-U-Profil (hier ein Foto der beiden Fertigungslehren (biegen und löchern), seine Funktion erfüllt.

Träger-U-Profil (fst-tigrottino)

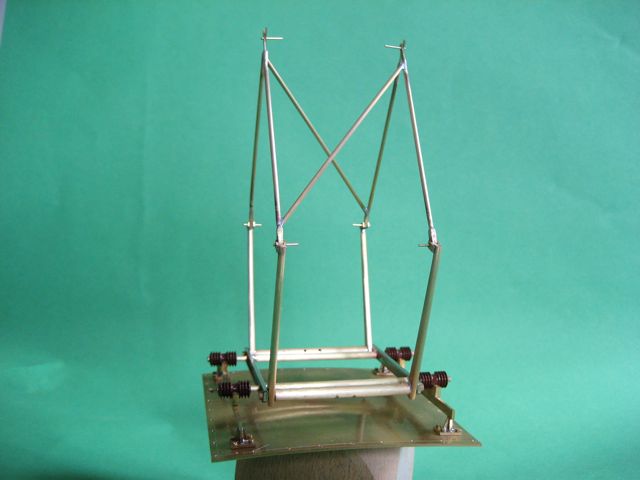

Es passt, sieht super aus und ich habe den Ursprungsfehler der aussenseitig montierten Holme endgültig ausgemerzt!

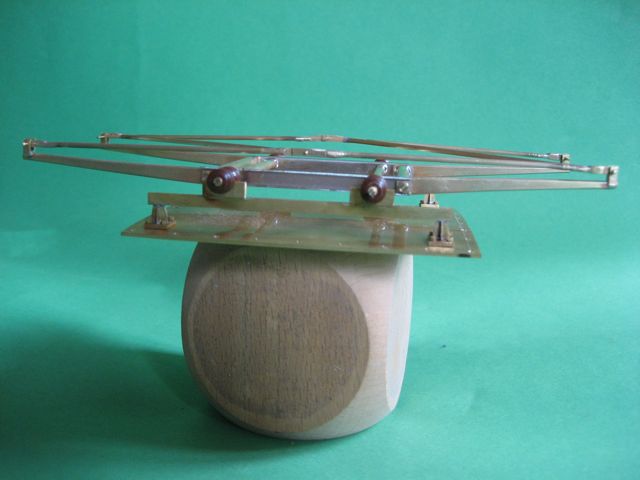

SLM RhB Stromabnehmer Probe 2.1 (fst-tigrottino)

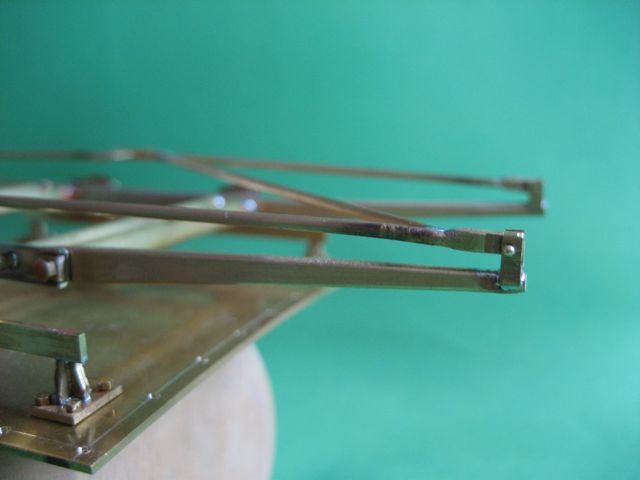

SLM RhB Stromabnehmer Probe 2.2 (fst-tigrottino)


SLM RhB Stromabnehmer Probe 2.3 (fst-tigrottino)

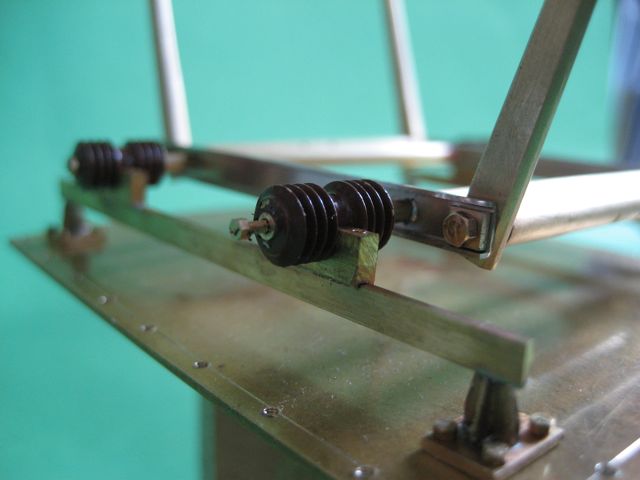

SLM RhB Stromabnehmer Probe 2.4 (fst-tigrottino)


Nun kann ich mich an die Serie machen, den Hebemechanismus und die Schleifstücke in Angriff nehmen.

[fst-tigrottino]

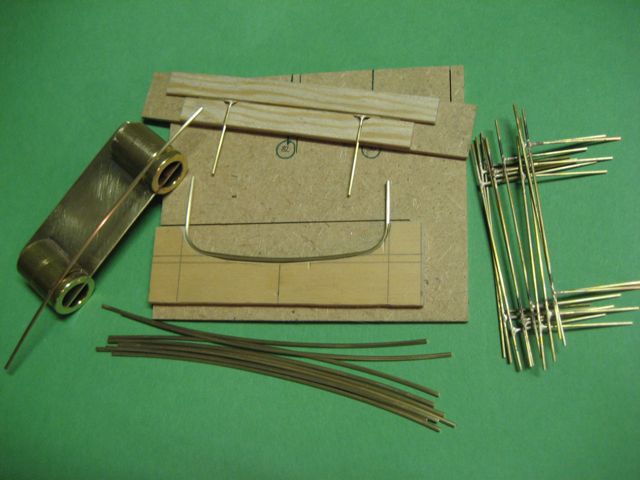

Nach etlichen Versuchen mit Lötlehren und Schneidhilfen habe ich den für mich passenden Dreh gefunden, um die etwas komplexeren Schleifstücke für die SLM RhB Stromabnehmer zu produzieren.

SLM RhB Stromabnehmer Schleifstück 1 (fst-tigrottino)


Links, was aussieht wie ein altmodischer Operngucker, ist meine Biegelehre (mit dem Mittelstück in den Schraubstock einspannbar) für das obere Schleifstück. In der Mitte sind zwei Säge-Hilfen zu sehen; rechts die hart gelöteten Teile der seitlichen Versteifung, unten vorgerolltes Rohmaterial für ab in die Biegelehre. Solche Hilfsmittel brauchen Zeit zum Entwickeln und sauber gestalten, aber dann gehts flugs mit der Produktion und alle Teile sind sauber gleich gearbeitet. Als nächstes kommen die eigentlichen Schleifstücke, die am mittleren runden Schleifstück drehbar gestaltet sind, sowie die kleinen Halterungen für die 4 Spannfedern und die Gelenkköpfe.
