CC 14126 1/32

[jc94]

DANKE.
Solidworks, Zeichnung.

[jc94]

DSCN3118 (jc94)



Ich werde die Galerie laden...

Viele Grüße

[jc94]

Hier gibt es viel Verspätung. Holalalala: ...

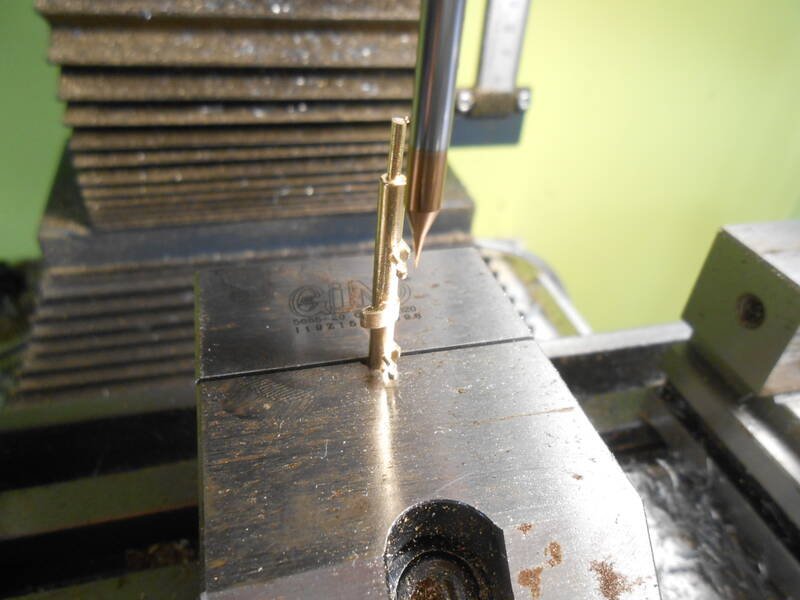

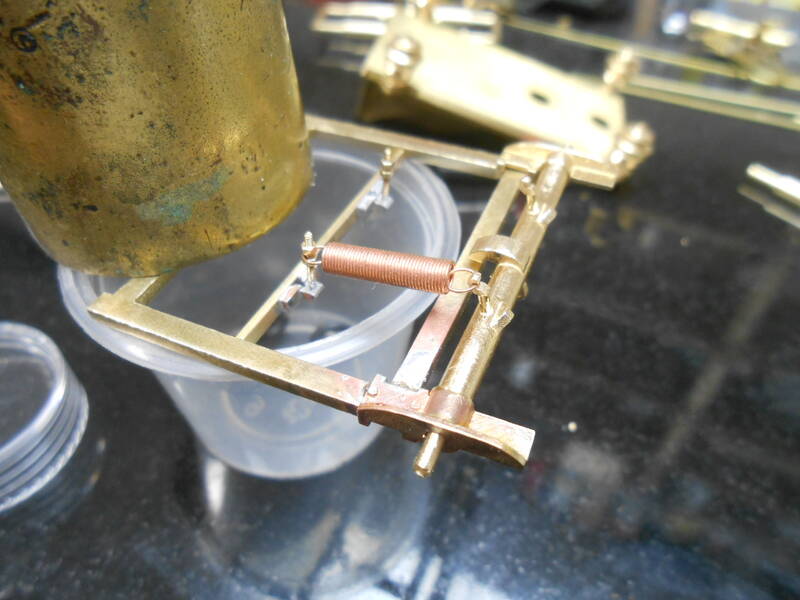

Der Stromabnehmer.

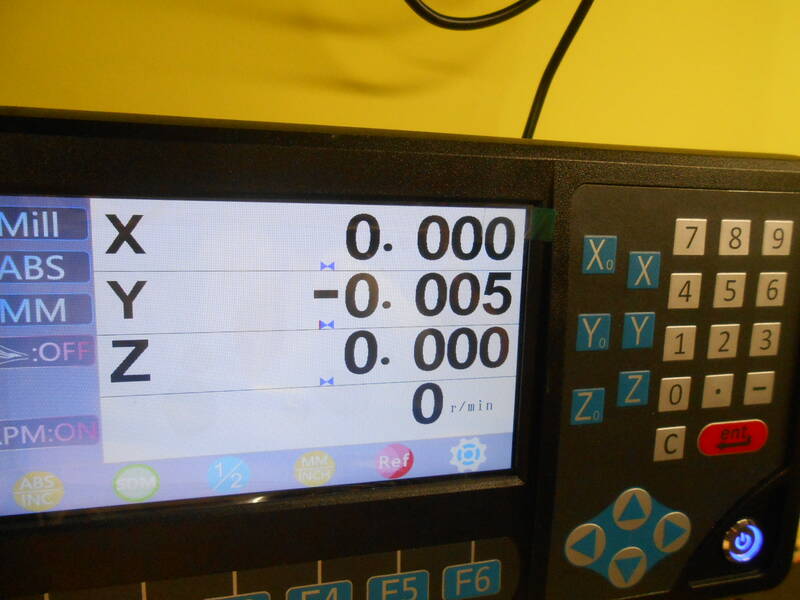

Größe der Halterung für die Feder. Mit einem 0,2 mm großen Fräser.
DSCN4019 (jc94)


DSCN4021 (jc94)




Einige Bildverwechslungen in der Chronologie. Aber in der Gesamtheit verstehen Sie es.

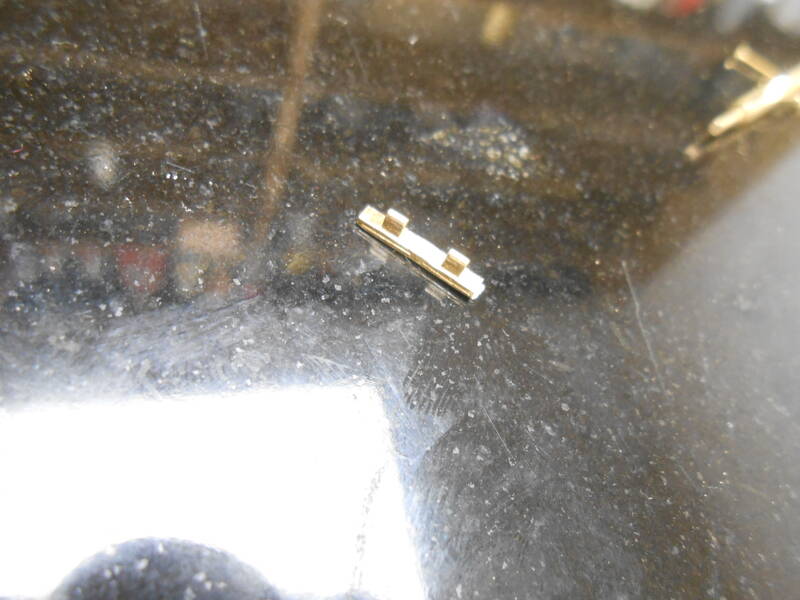

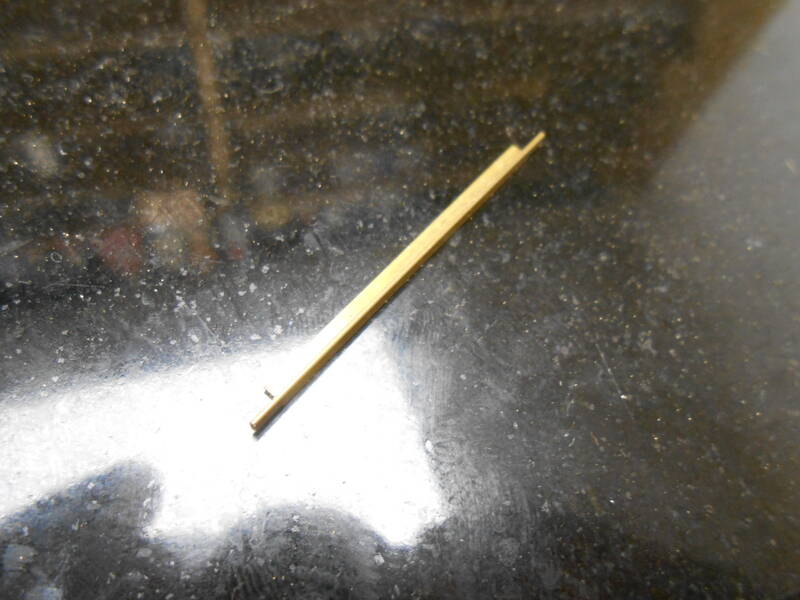

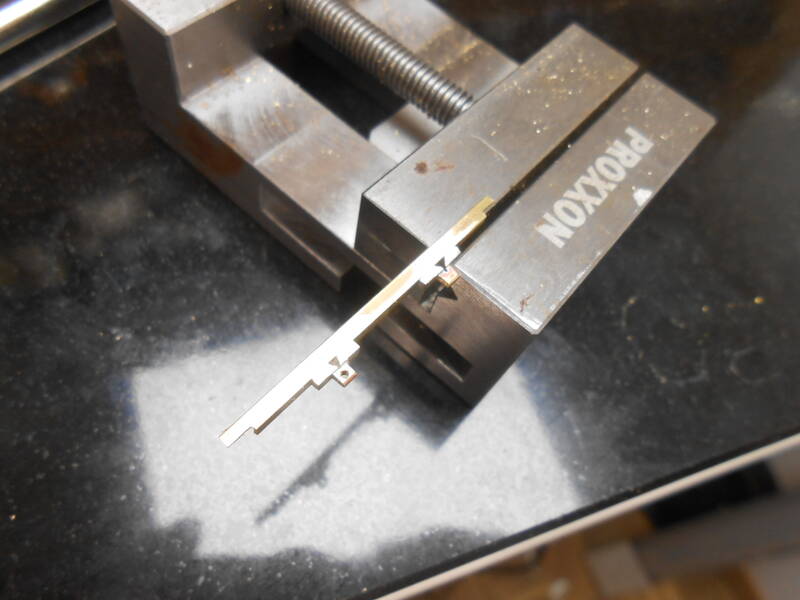

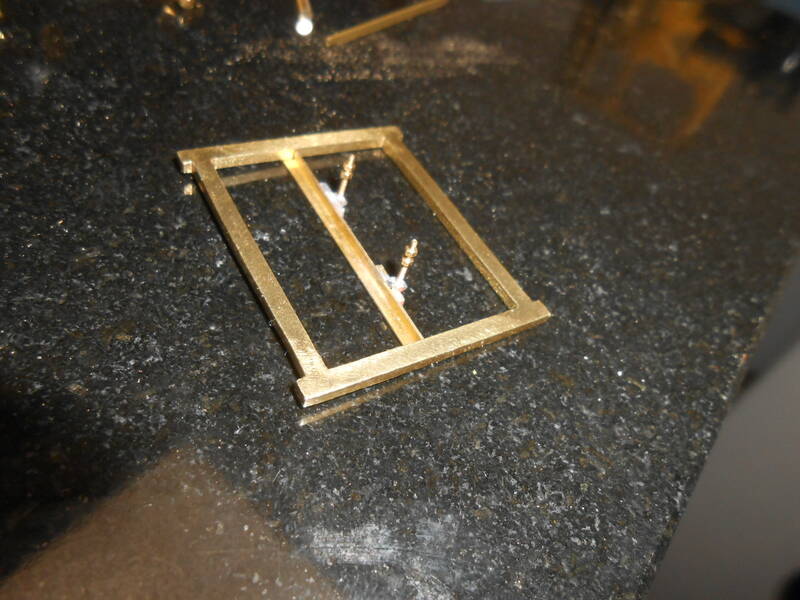

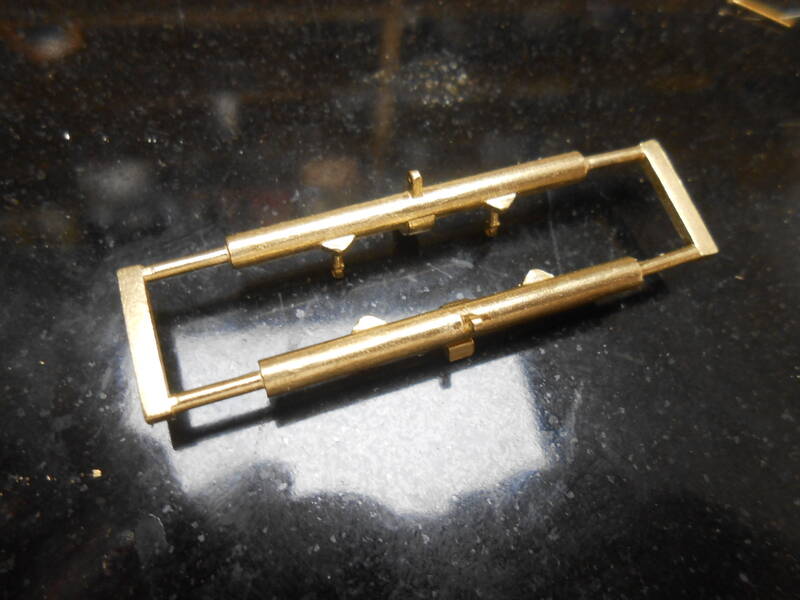

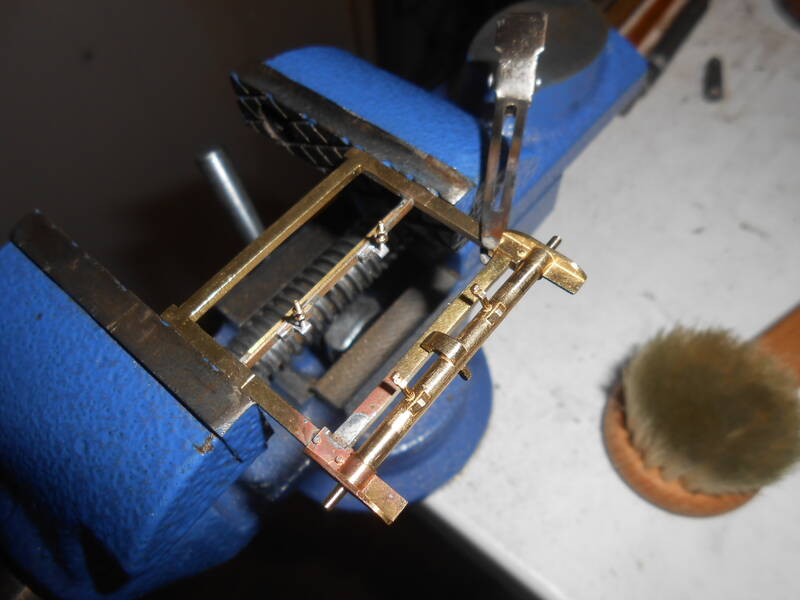

Was Imaterialise nicht mehr will. Clustering der Teile.
DSCN4022 (jc94)


DSCN4023 (jc94)


DSCN4024 (jc94)


DSCN4025 (jc94)


DSCN4026 (jc94)

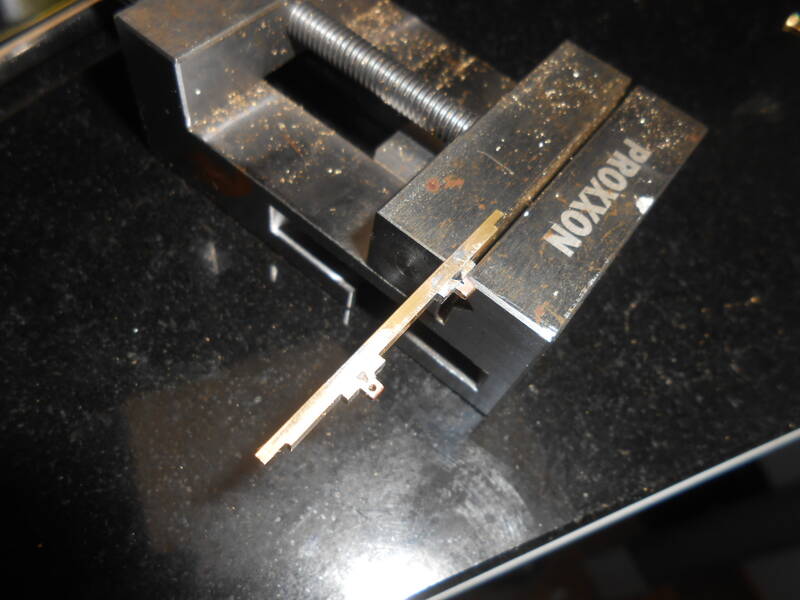

DSCN4027 (jc94)


DSCN4028 (jc94)


DSCN4029 (jc94)


DSCN4033 (jc94)

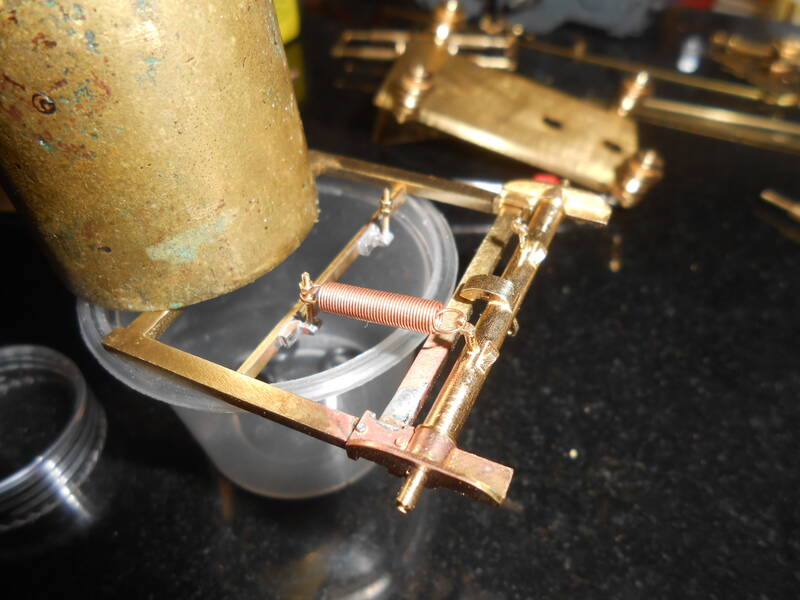

DSCN4035 (jc94)

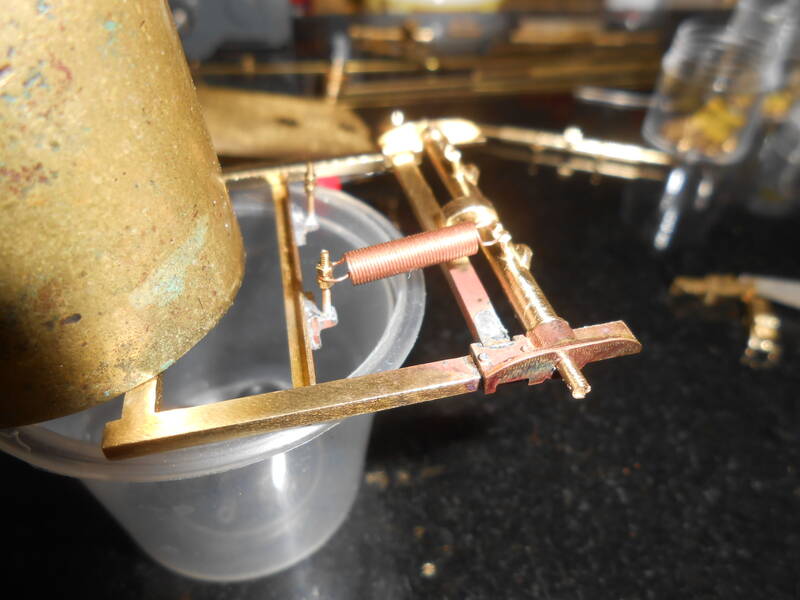

DSCN4037 (jc94)


DSCN4041 (jc94)

[jc94]

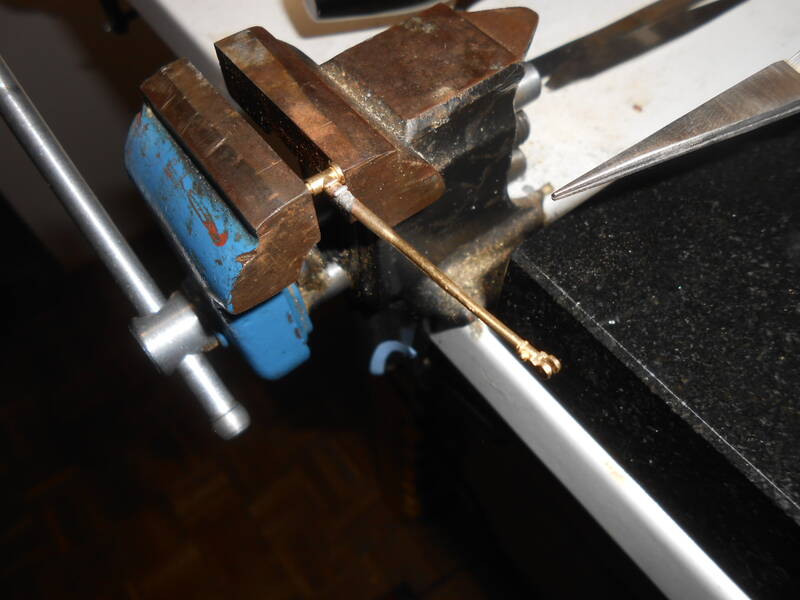

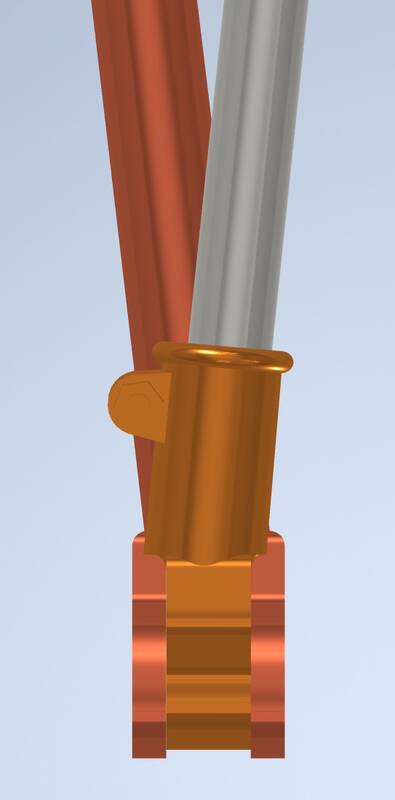

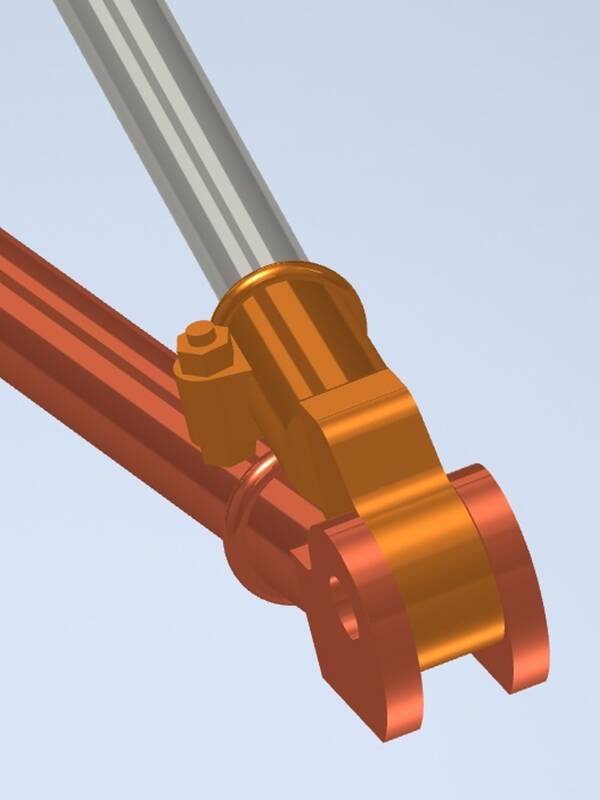

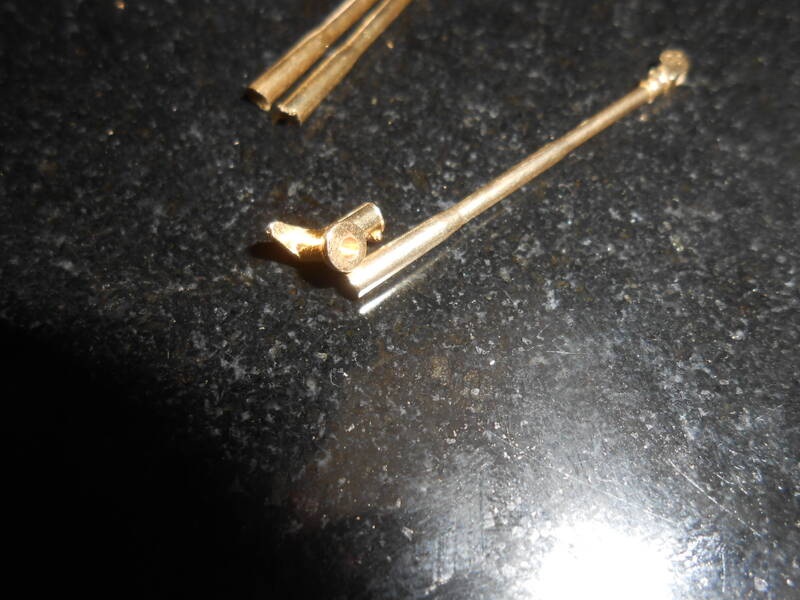

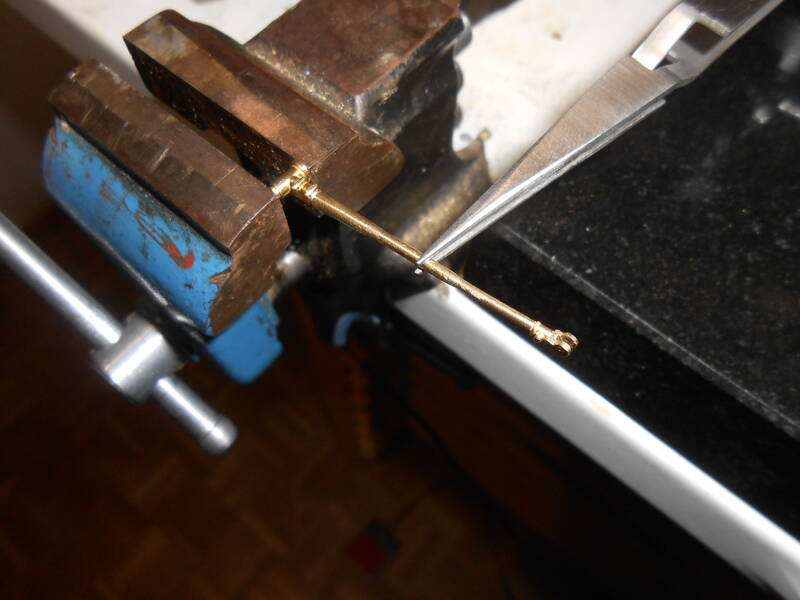

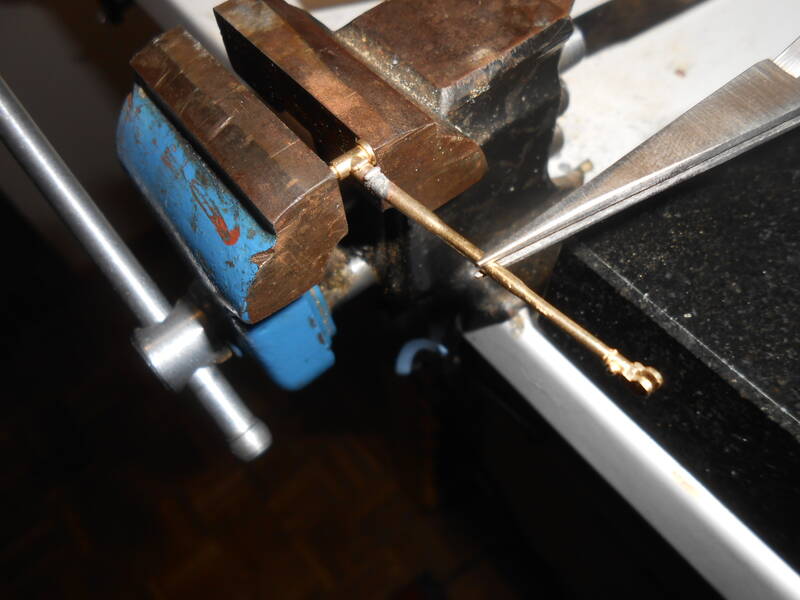

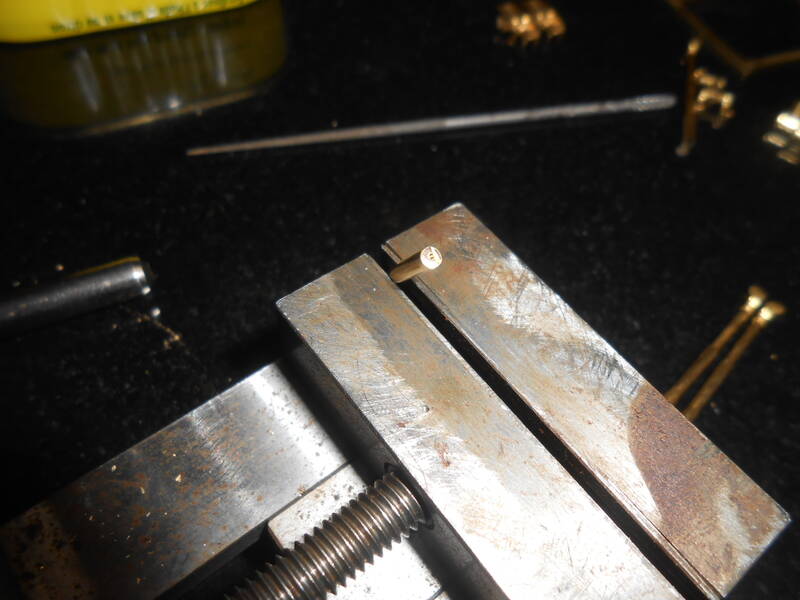

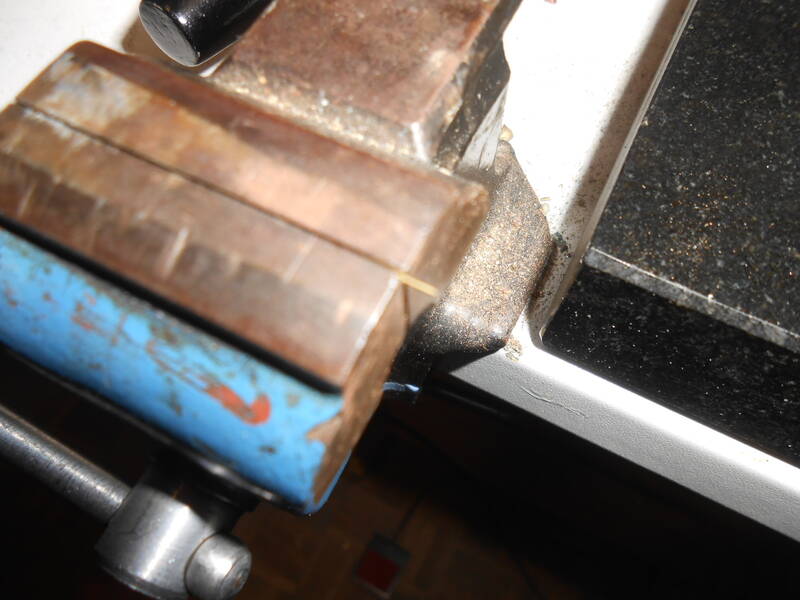

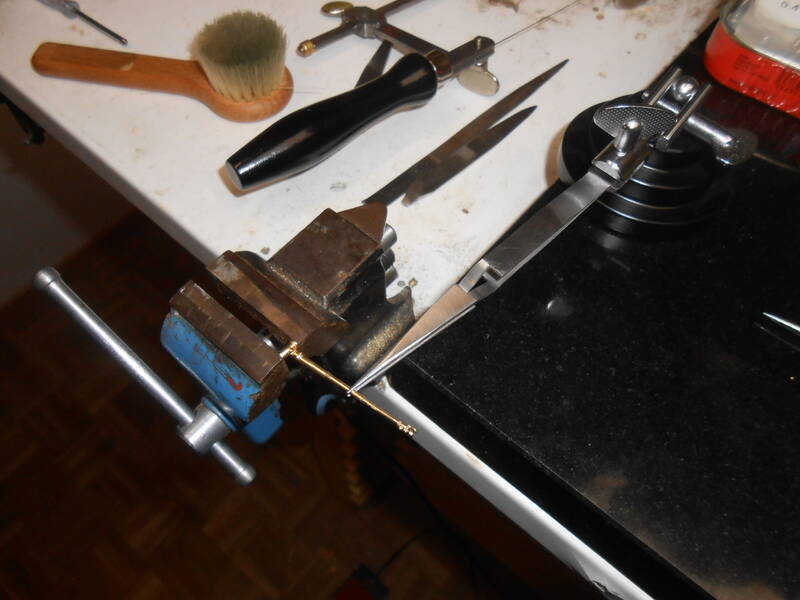

Formatierung aller Zweige.
All dies ist sehr klein, in der Größenordnung von wenigen mm.
Die Stiele haben einen Durchmesser von 1 mm.

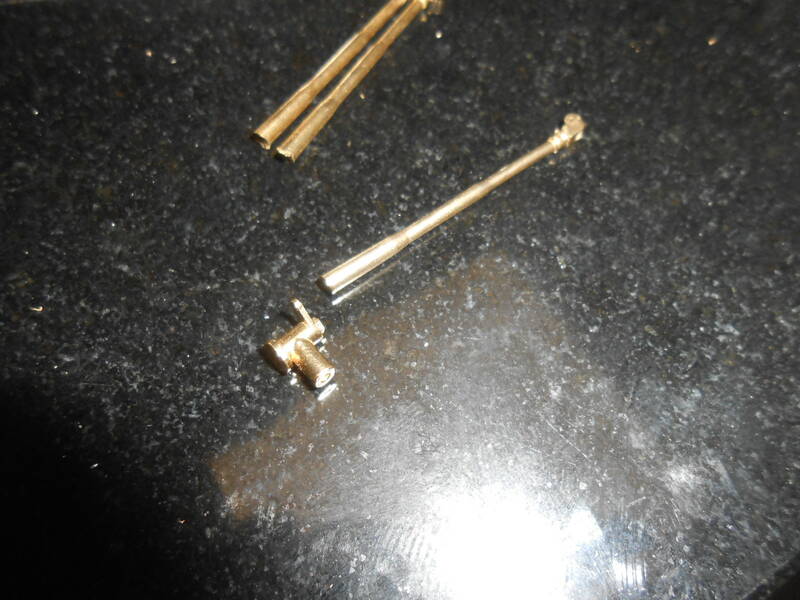

2024_06_04_001 (jc94)


2024_06_04_002 (jc94)


2024_06_04_003 (jc94)


2024_06_04_004 (jc94)


2024_06_04_005 (jc94)


2024_06_04_006 (jc94)


2024_06_04_007 (jc94)


2024_06_04_008 (jc94)


Capture_d_U00e9cran_2024_06_03_220522 (jc94)


Capture_d_U00e9cran_2024_06_03_232957 (jc94)


Ich habe nicht viel zu kommentieren. Die Fotos sprechen für sich.

[jc94]

Ich habe ein Problem mit der Galerie.
Wenn ich nach: Datum sortiere.
Ich gehe zurück in die Galerie. Ich sortiere wieder nach Datum.
Die Sortierung ist nicht die gleiche.

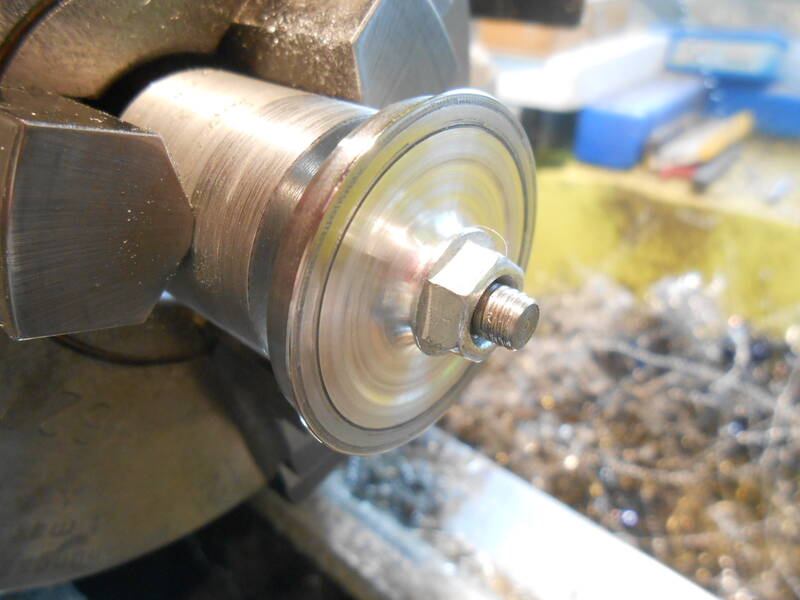

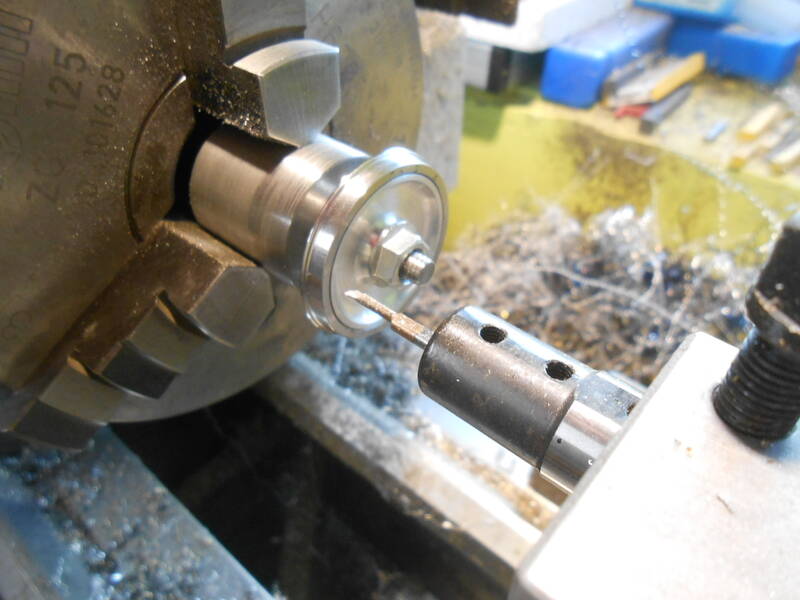

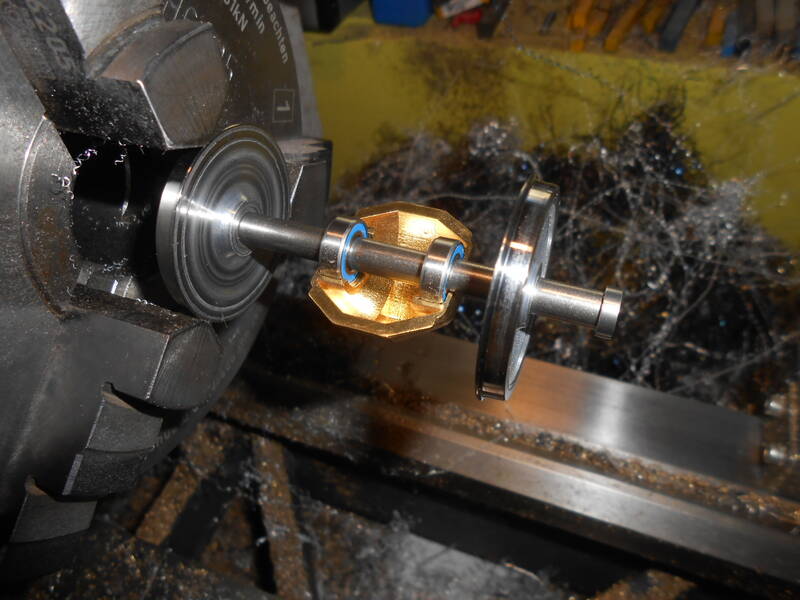

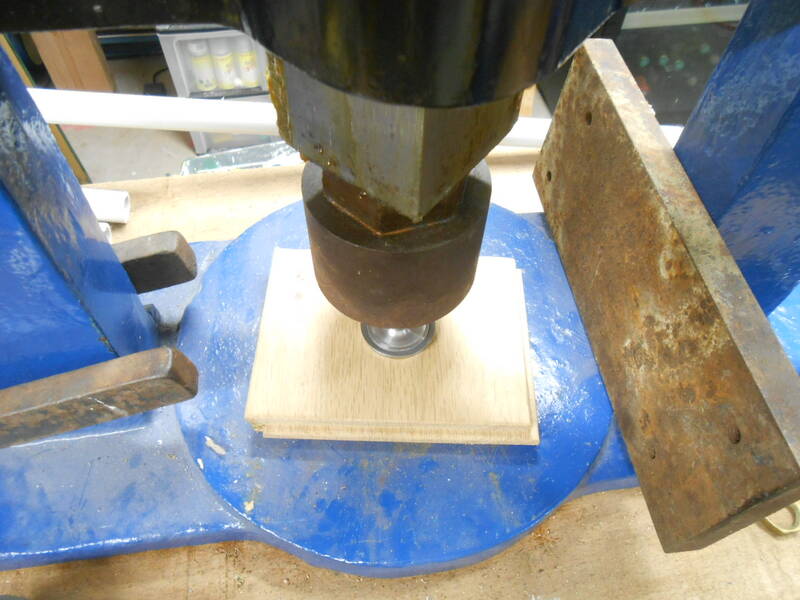

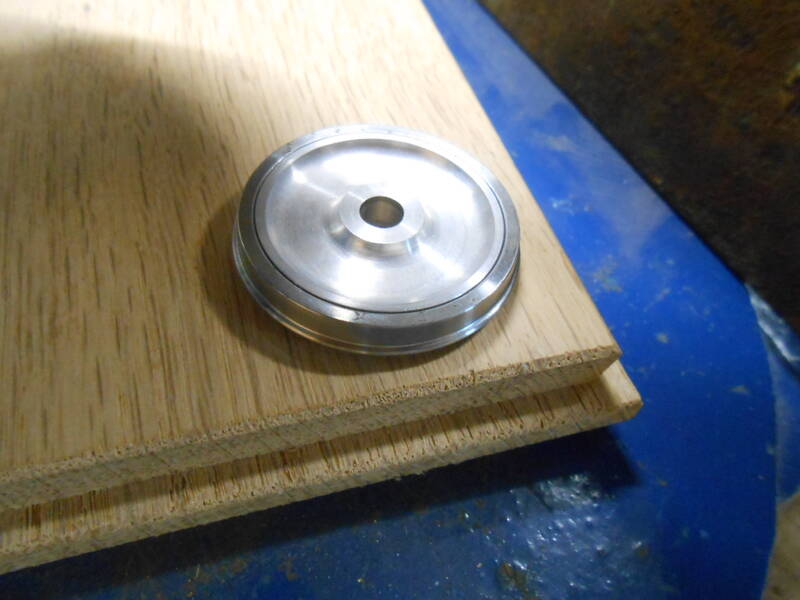

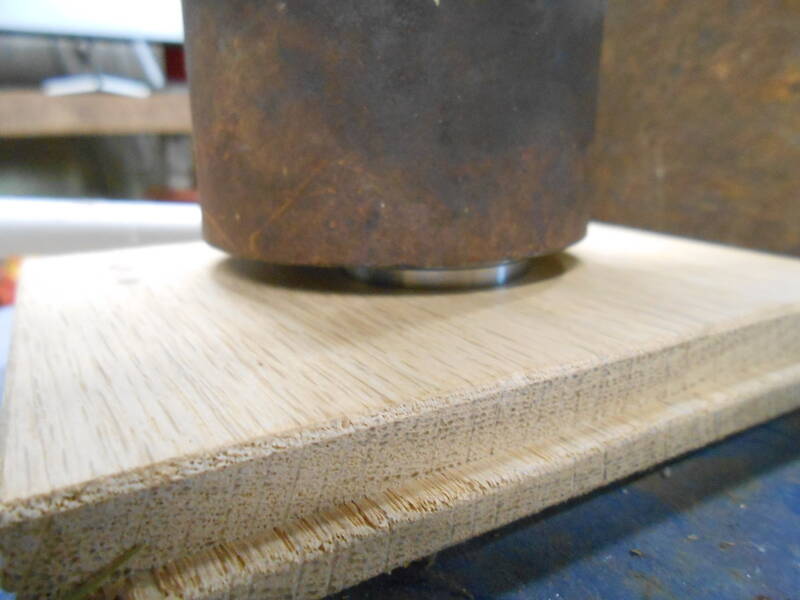

Presse eines Rades.
Reifen aus Stahl. Folie aus Kunststoff. Mitte aus Alu.
DSCN4053 (jc94)



DSCN4054 (jc94)


DSCN4055 (jc94)


DSCN4056 (jc94)


DSCN4057 (jc94)

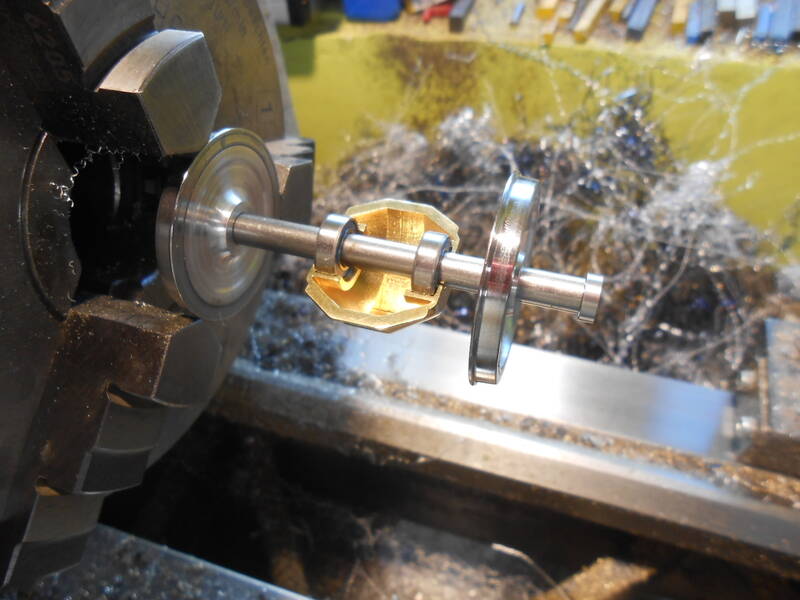

DSCN4058 (jc94)


DSCN4059 (jc94)

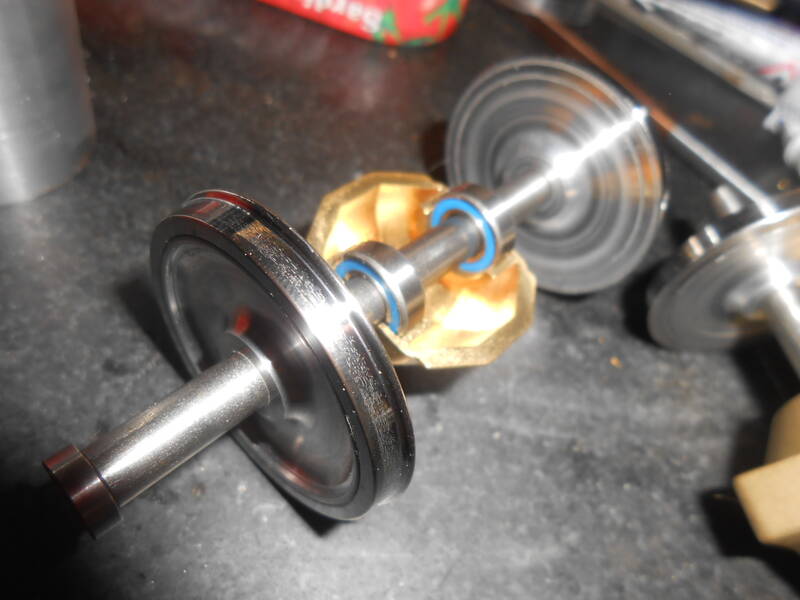

DSCN4060 (jc94)



Dieses Foto hat hier nichts zu suchen.

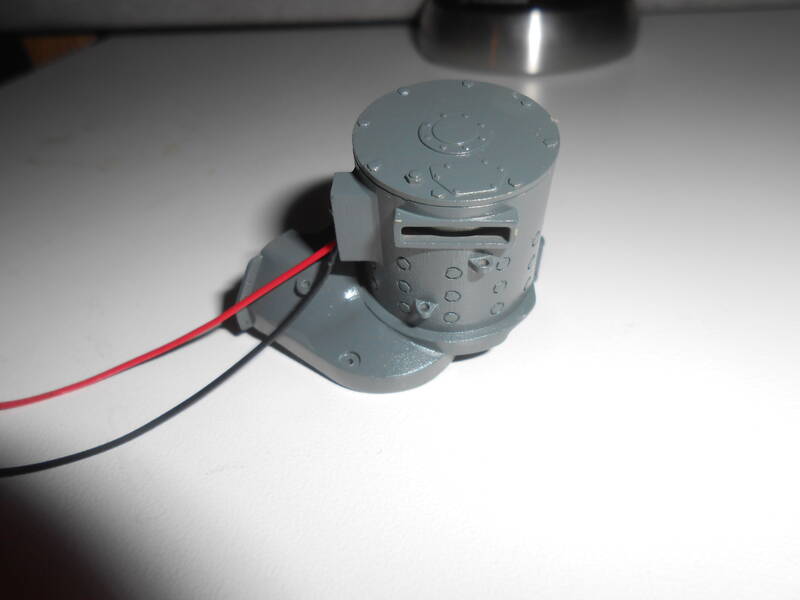

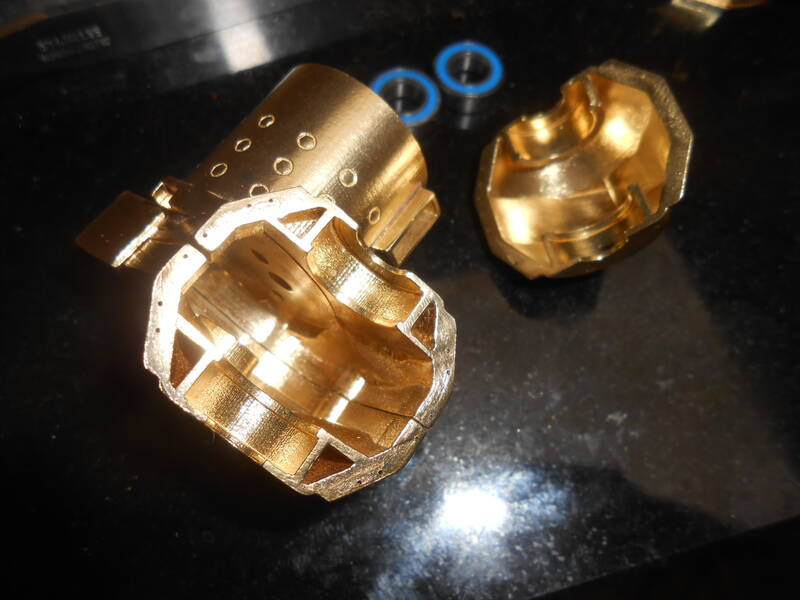

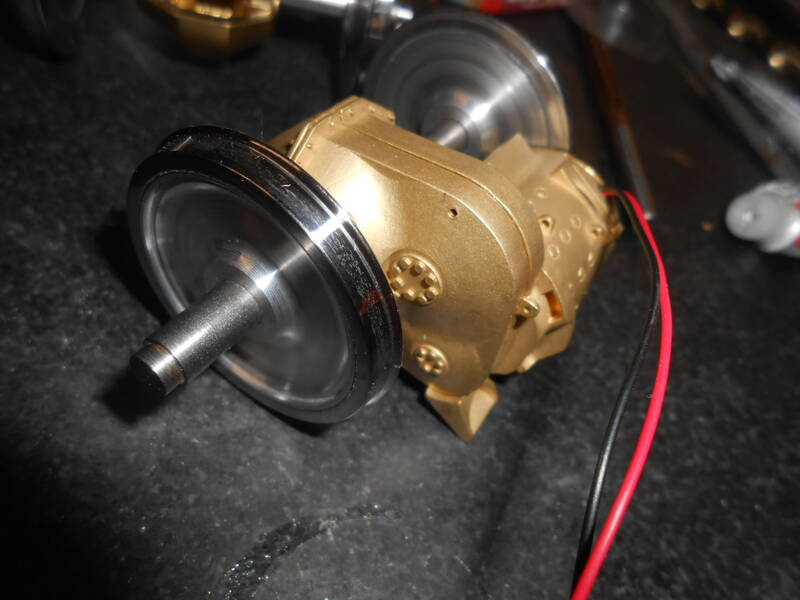

Der Motor ist auf diesem Foto vollständig.
DSCN4061 (jc94)


DSCN4066 (jc94)

[jc94]

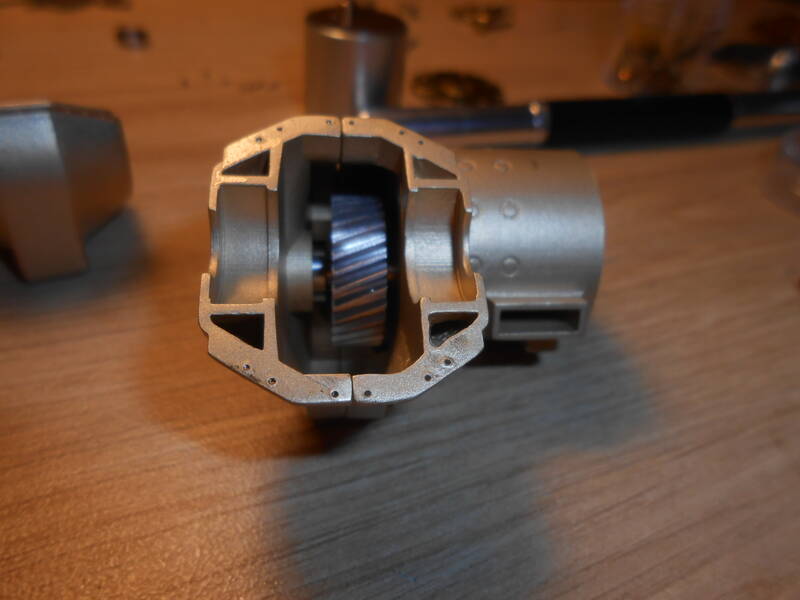

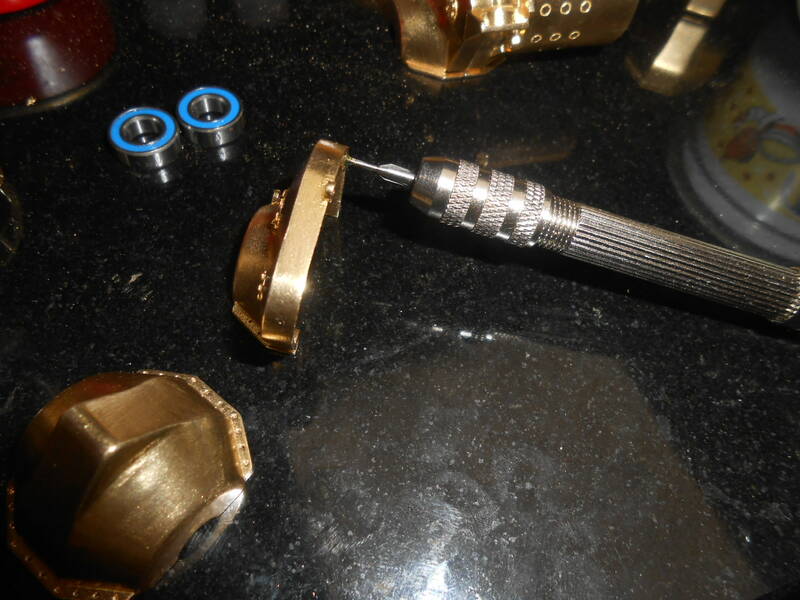

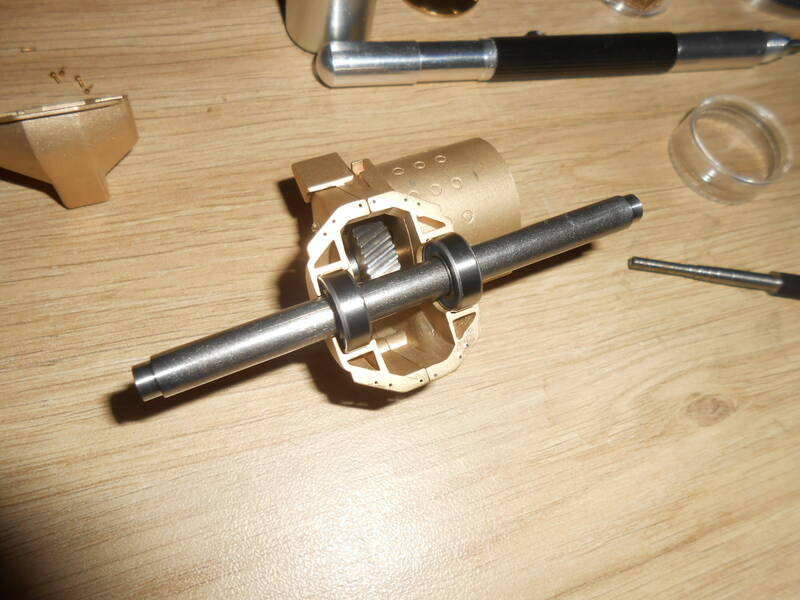

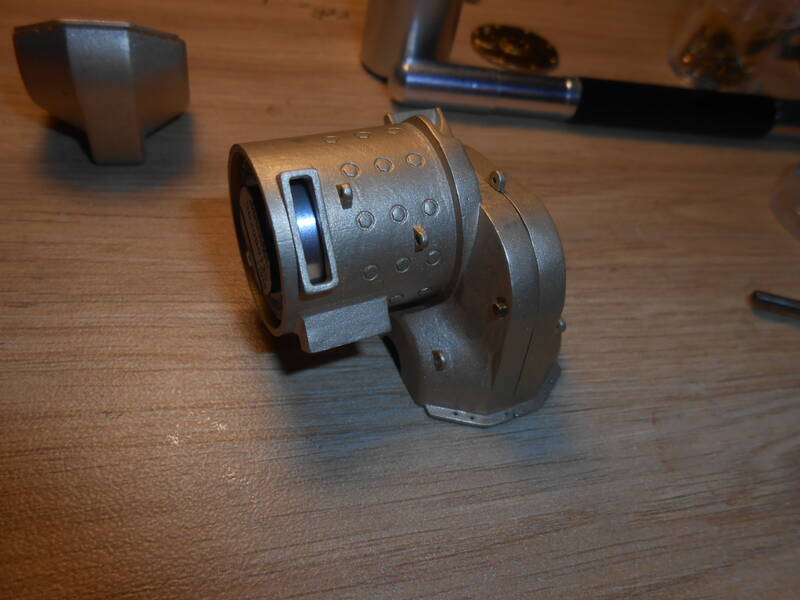

Gleiches Prinzip wie überall.

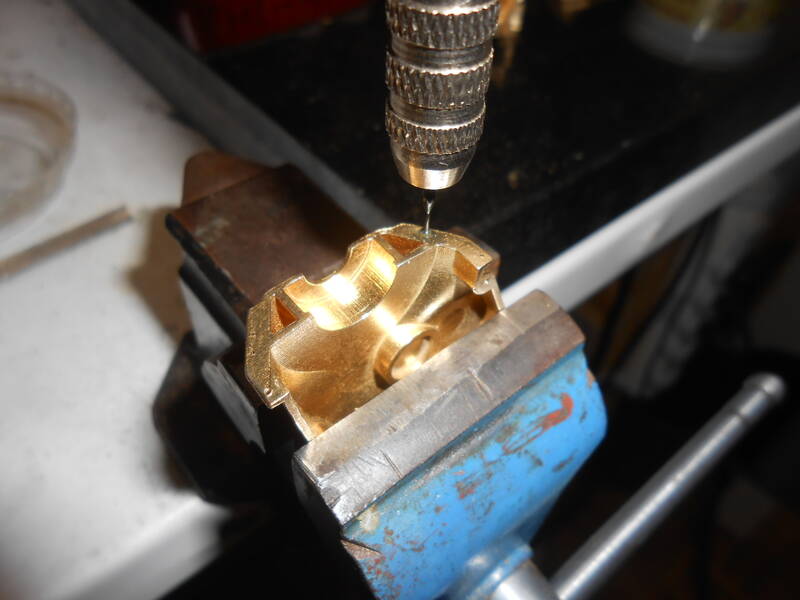

Loch und Gewindeschneiden.

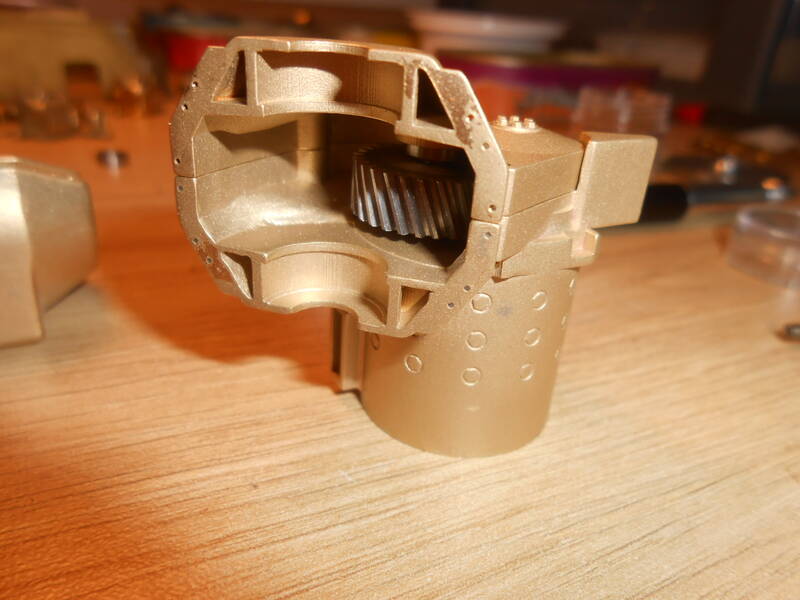

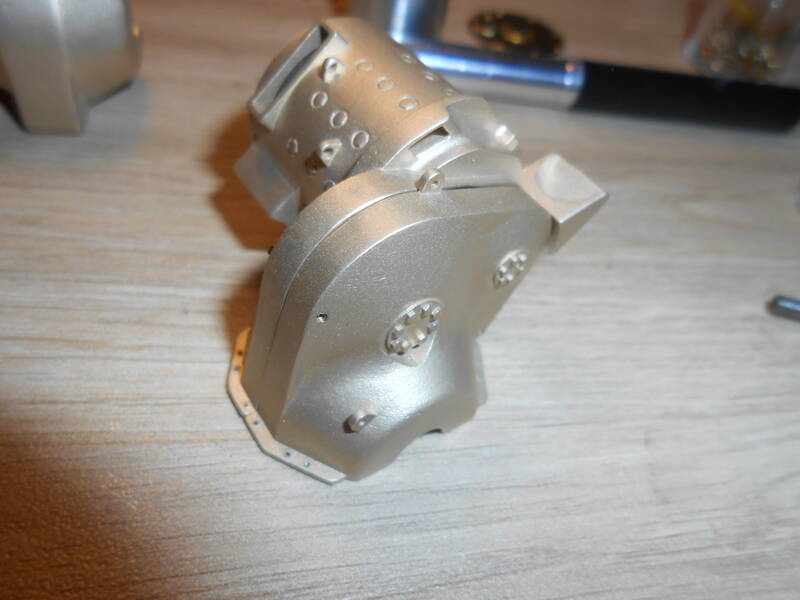

Moteur Faulhaber 2020B.
Pignon. Dent a 20°.

DSCN4067 (jc94)


DSCN4068 (jc94)

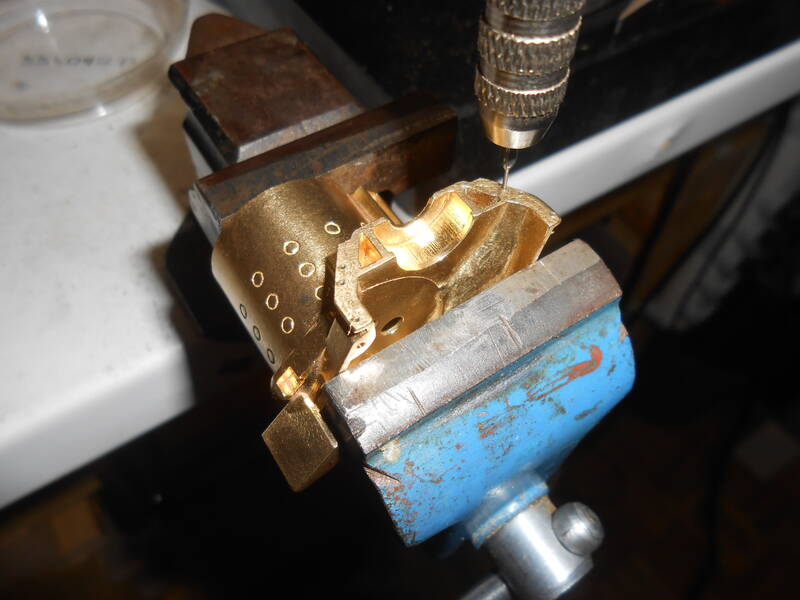

DSCN4069 (jc94)


DSCN4070 (jc94)


DSCN4071 (jc94)


DSCN4072 (jc94)


DSCN4073 (jc94)


DSCN4074 (jc94)


Teil eines Stromabnehmers.
DSCN4075 (jc94)


DSCN4076 (jc94)

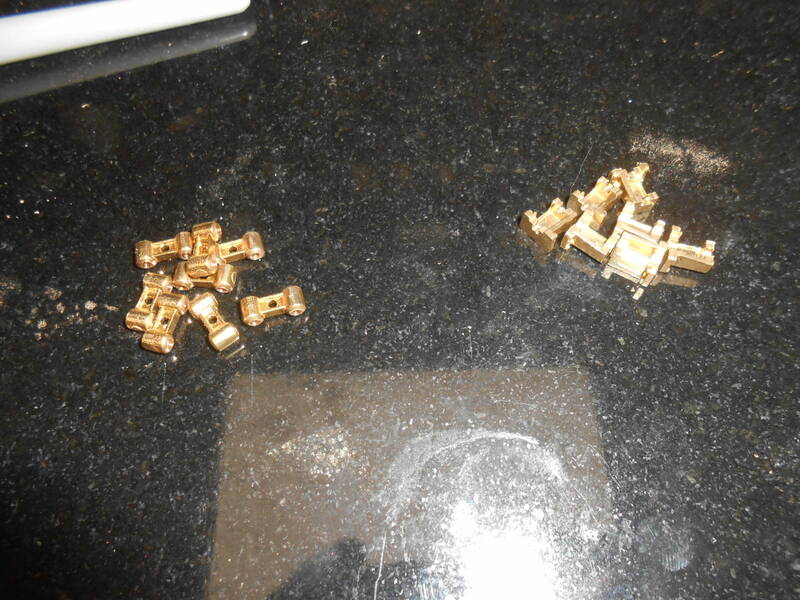

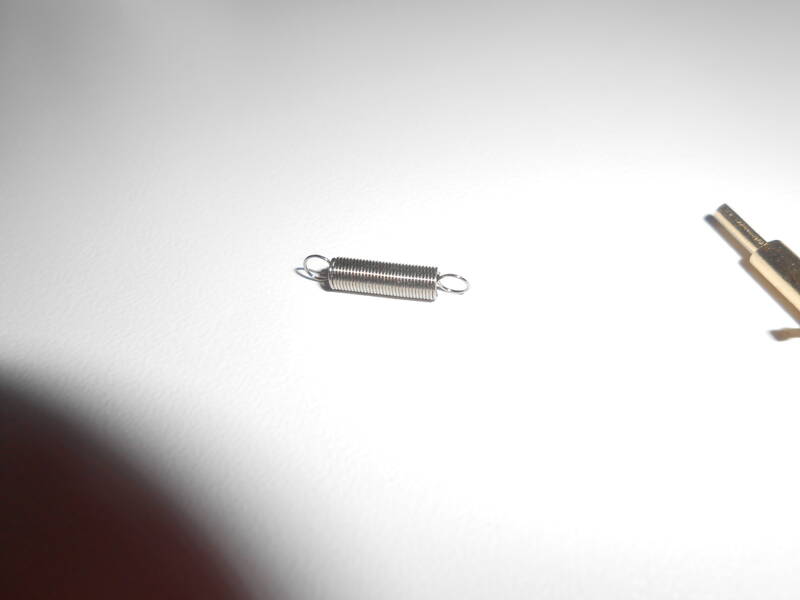

Stück für Aufhängung.
Clustertrennung.

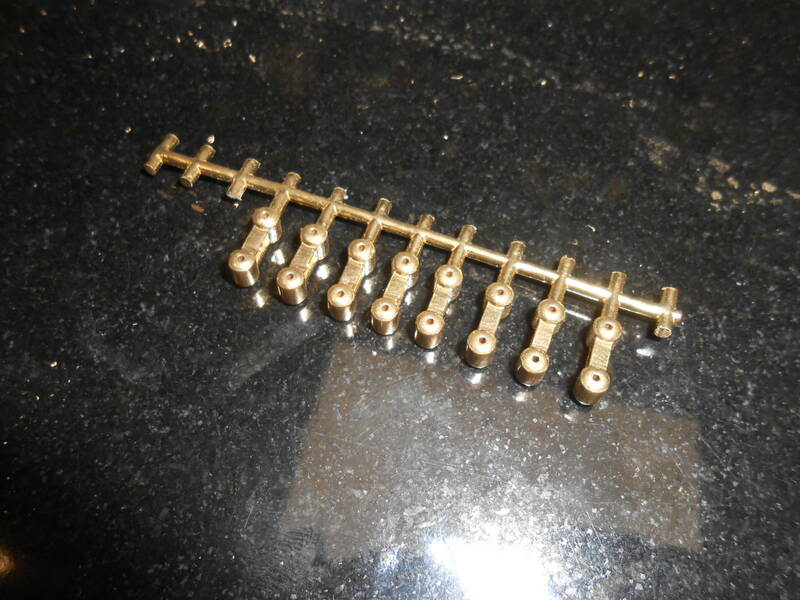

DSCN4180 (jc94)


DSCN4181 (jc94)

[jc94]

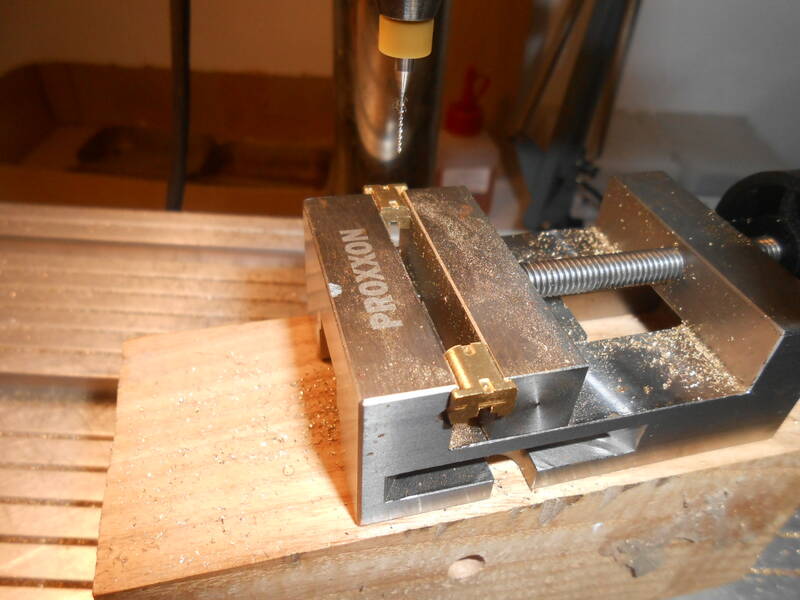

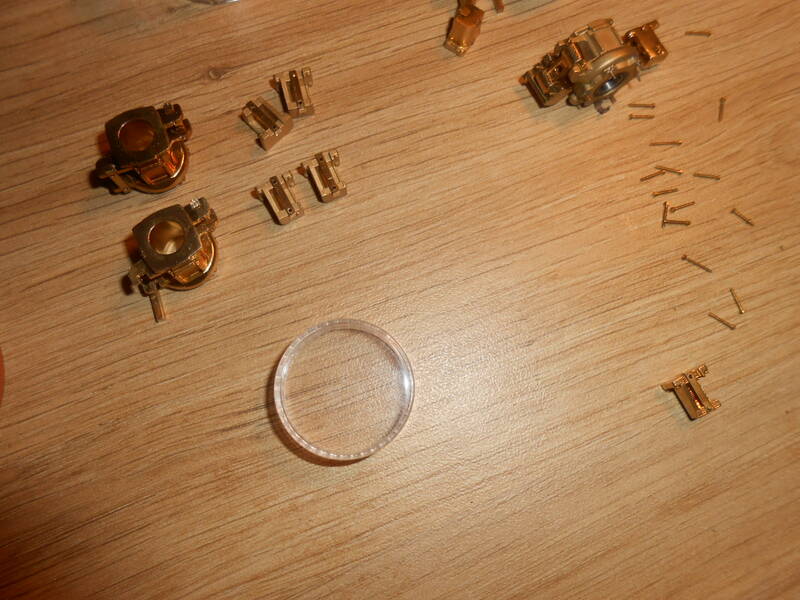

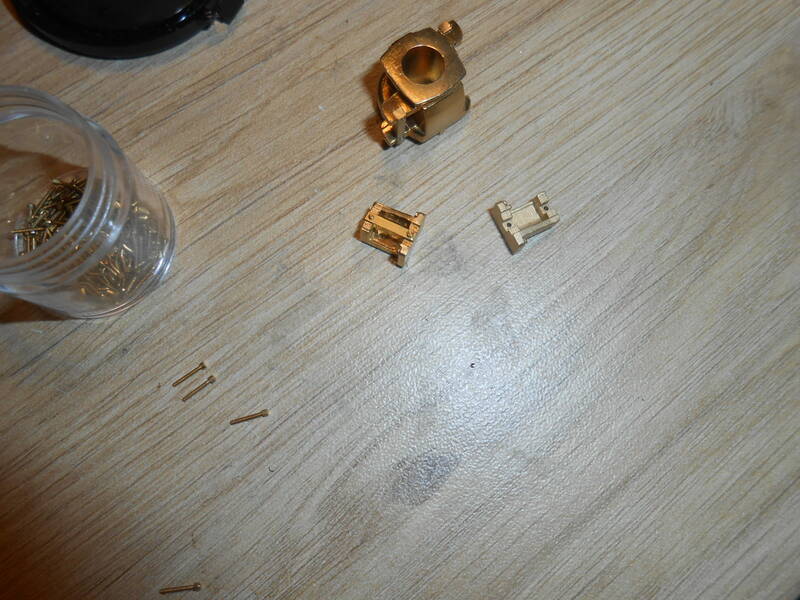

Die Achslager sind mit 0,6 mm Schrauben befestigt.

DSCN4182 (jc94)


DSCN4183 (jc94)


DSCN4184 (jc94)


DSCN4229 (jc94)

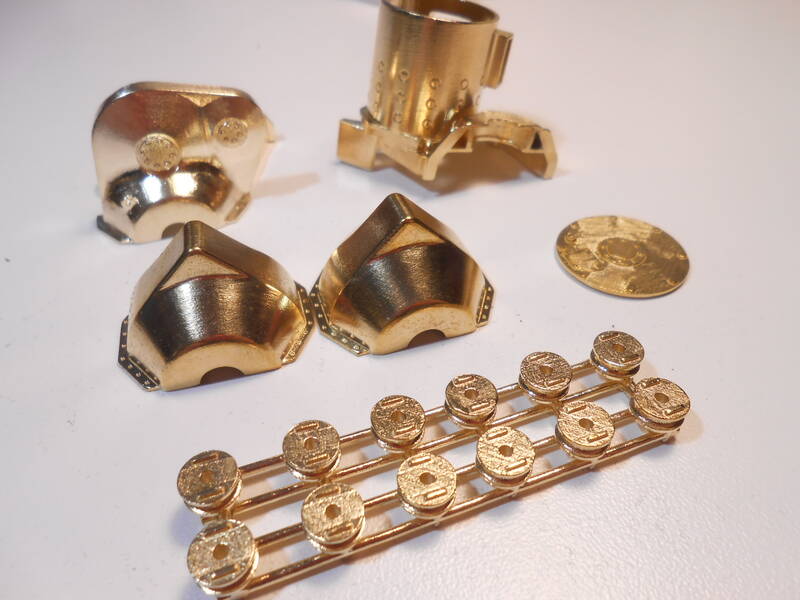

DSCN4275 (jc94)



Es tut mir leid. Alles ist durcheinander.

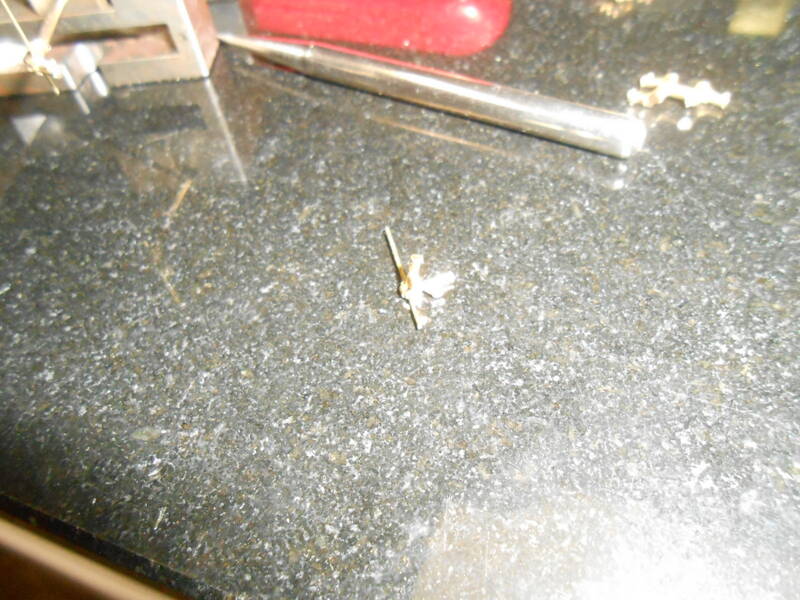

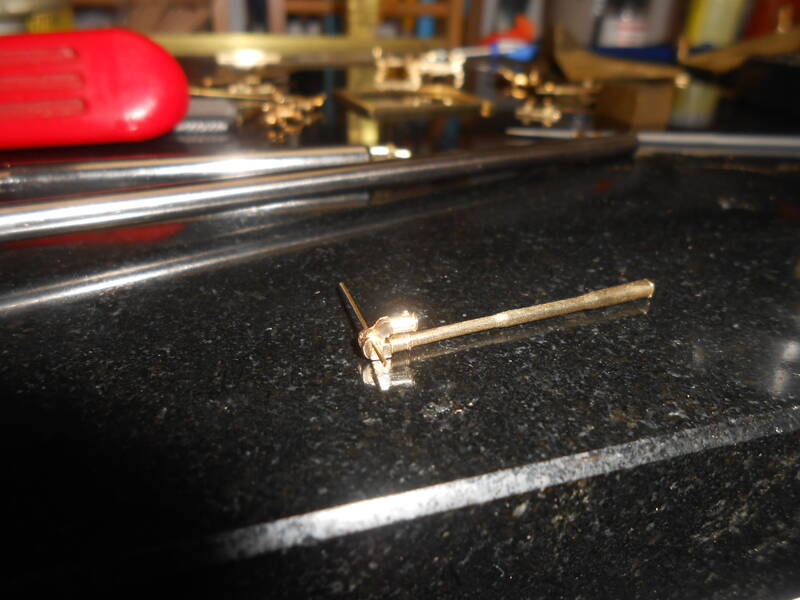

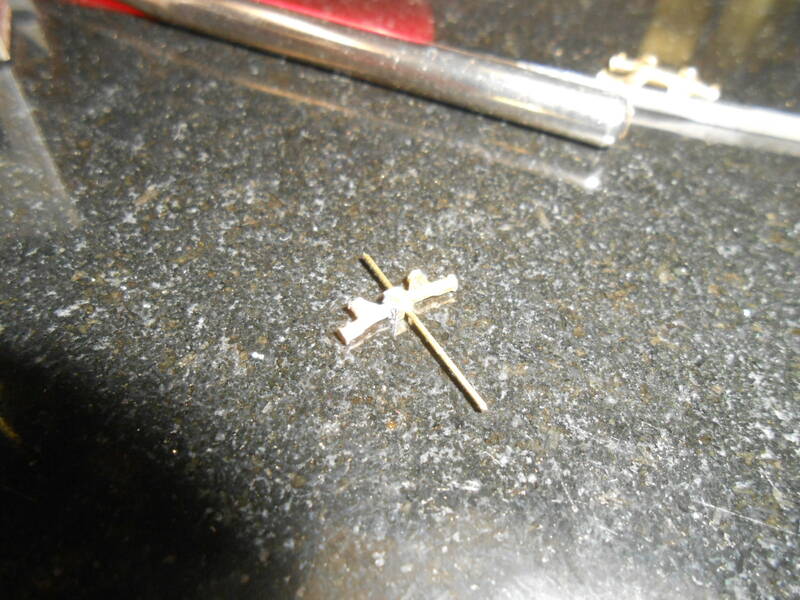

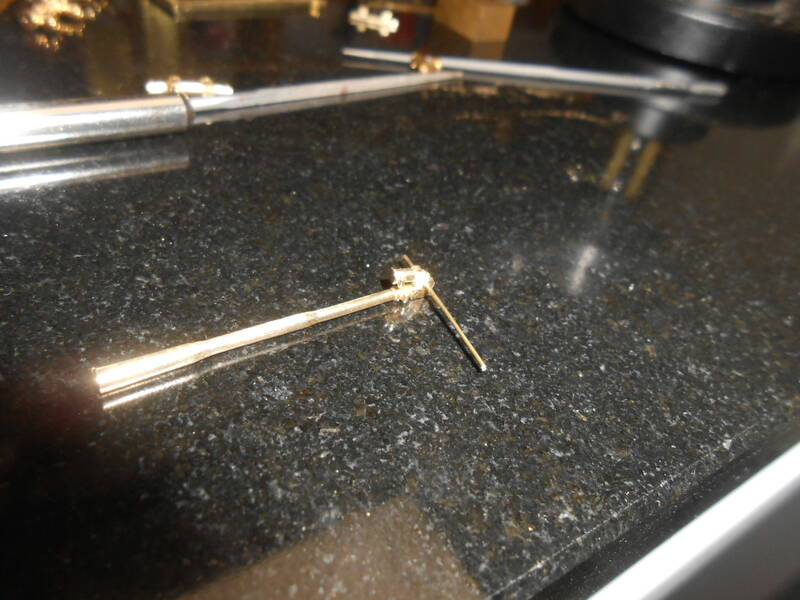

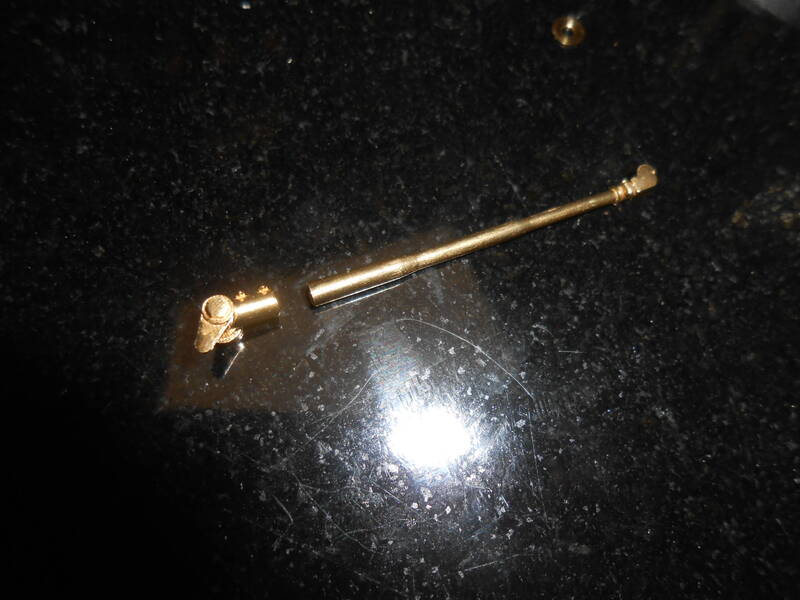

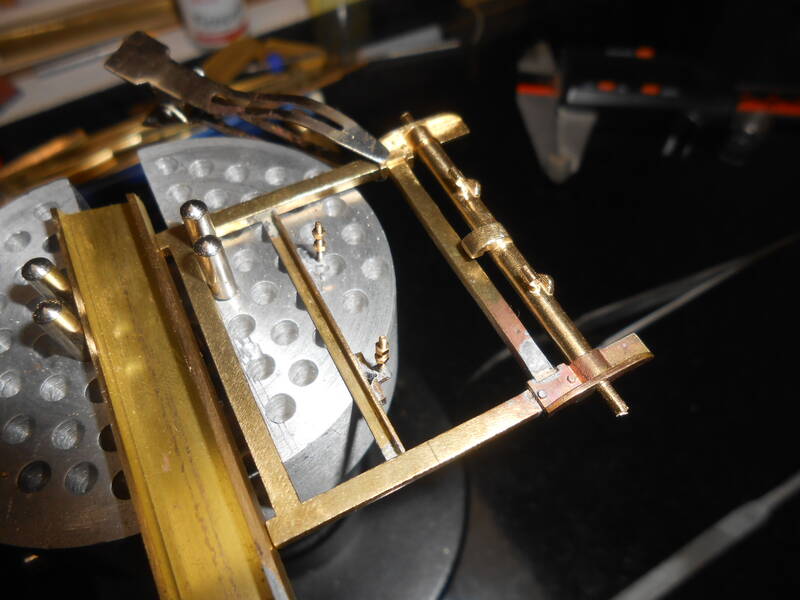

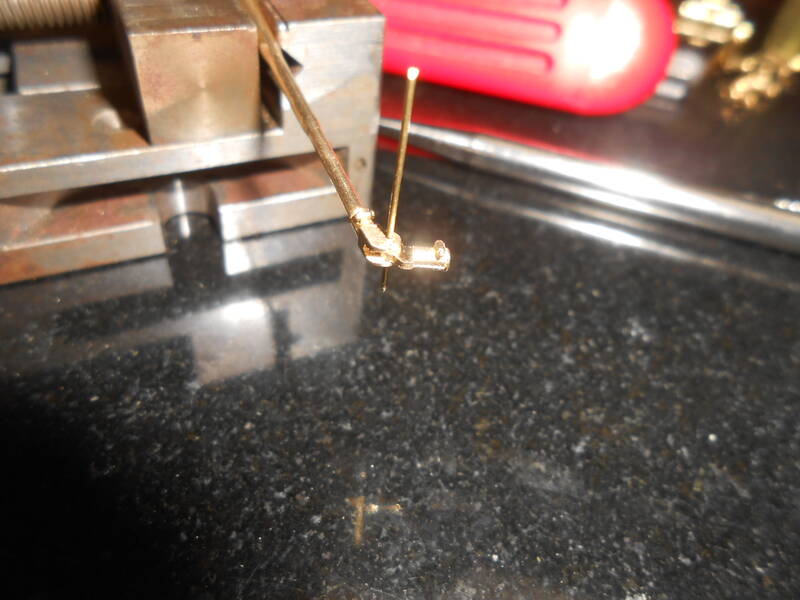

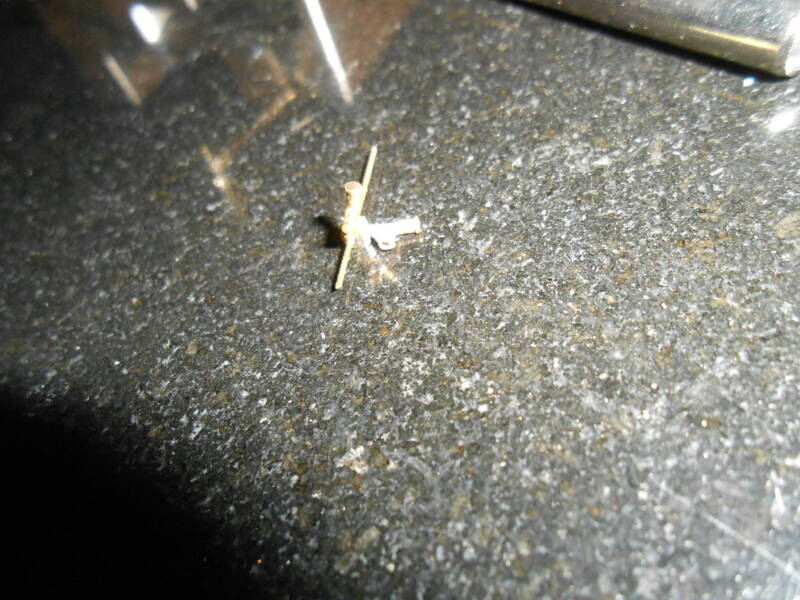

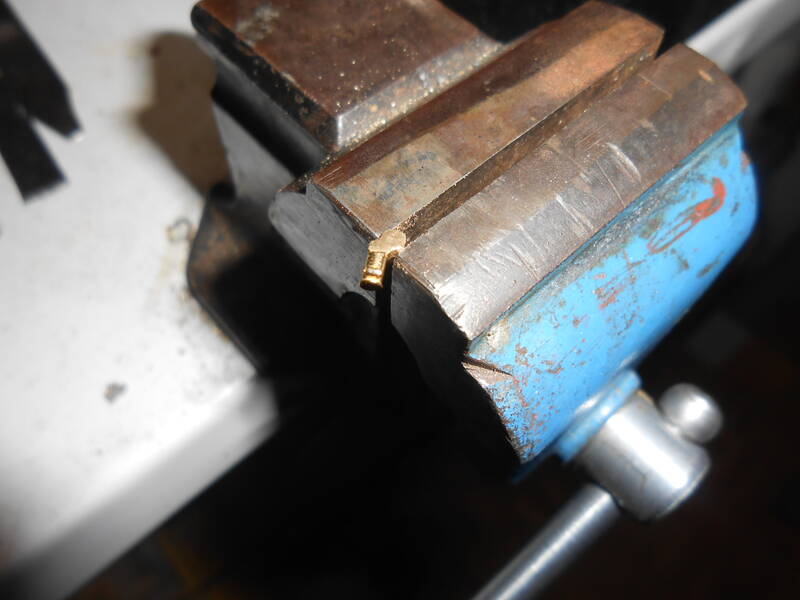

Zurück zum Stromabnehmer.
DSCN4600 (jc94)


DSCN4601 (jc94)


DSCN4602 (jc94)

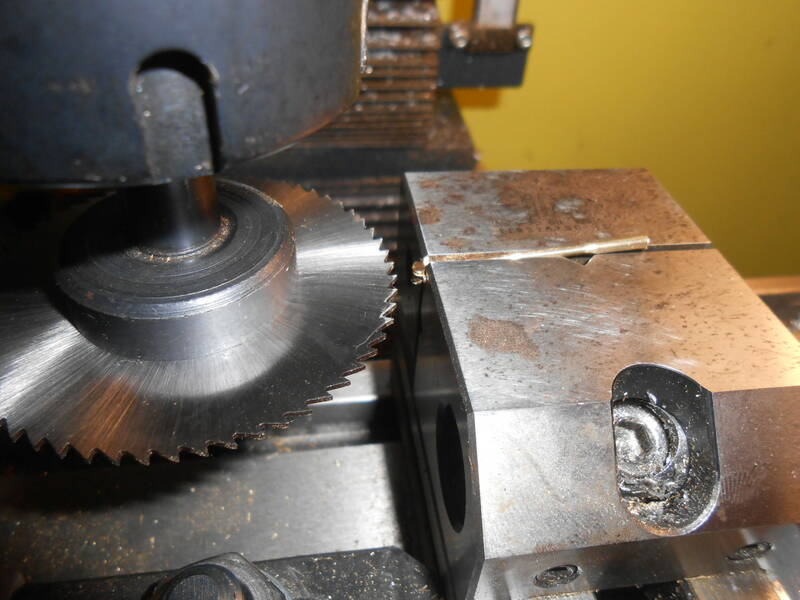

DSCN4603 (jc94)

[jc94]

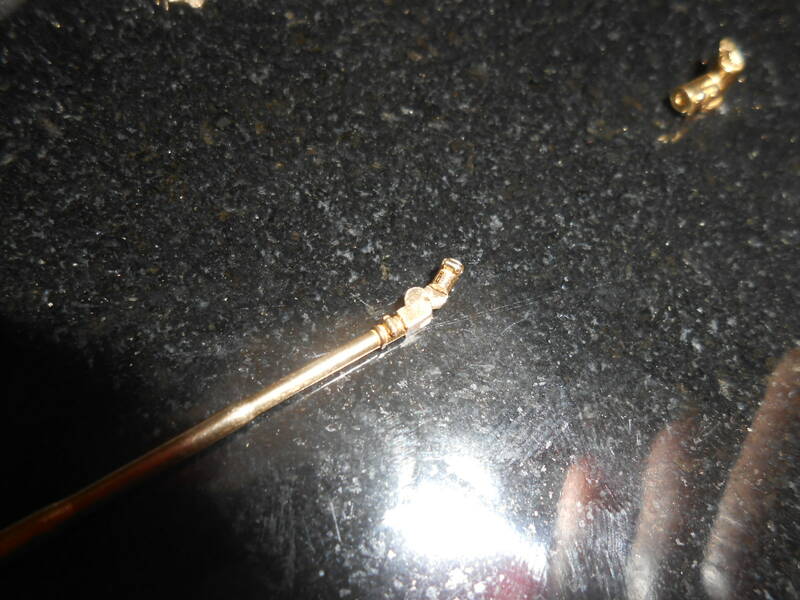

DSCN4604 (jc94)

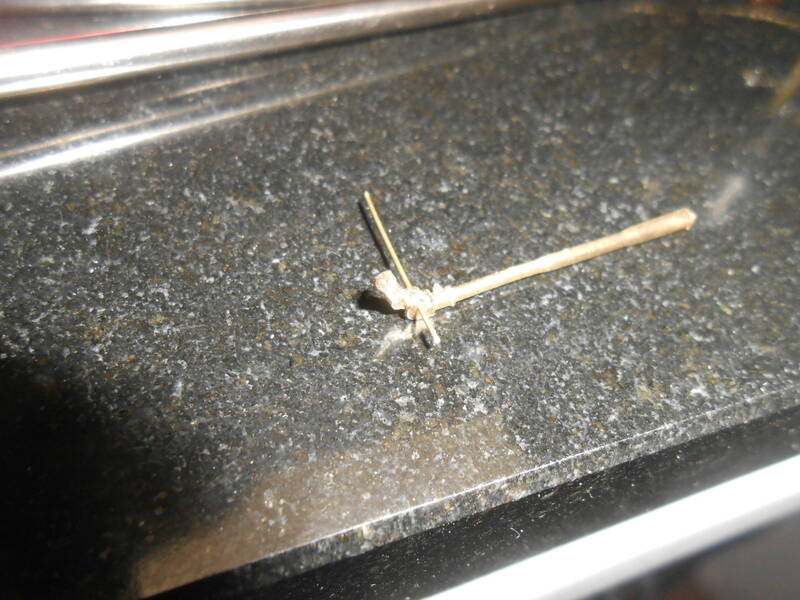

DSCN4605 (jc94)


DSCN4607 (jc94)

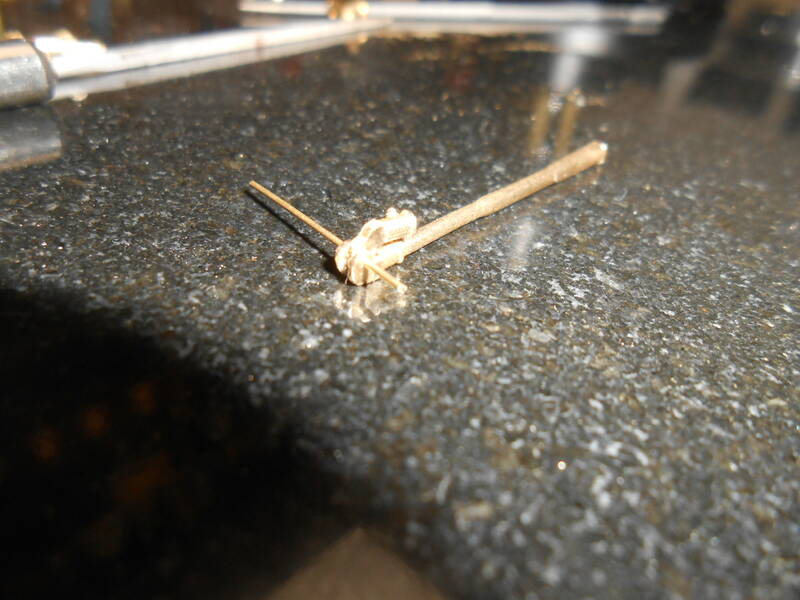

DSCN4608 (jc94)


DSCN4609 (jc94)


DSCN4610 (jc94)


DSCN4611 (jc94)

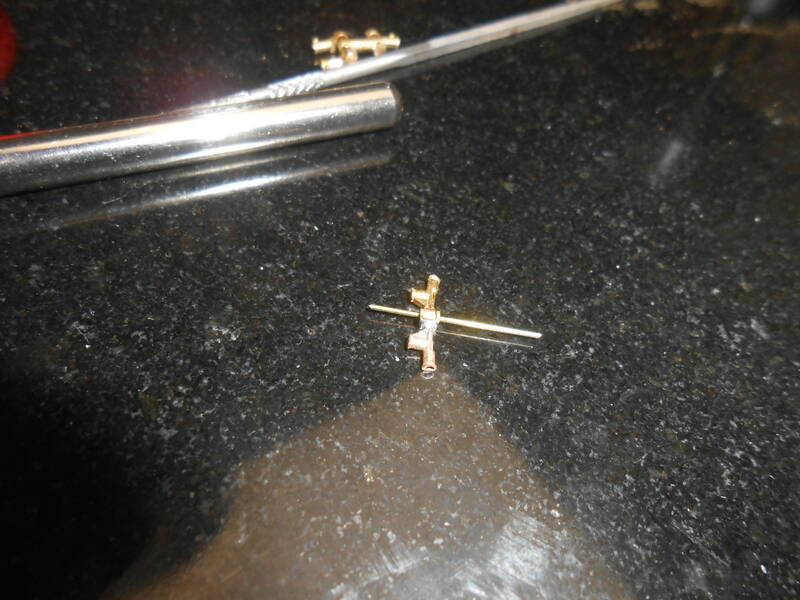

DSCN4612 (jc94)


DSCN4613 (jc94)


DSCN4615 (jc94)

[jc94]

Ich glaube, ich habe verstanden, was ich falsch mache.
In der Galerie muss man auf der ersten Seite bleiben und sortieren.
Ansonsten, wenn man nach der ersten Seite sortiert. Die Sortierung ist lose.
Tut mir leid, dass ich so viele Fotos durcheinander gebracht habe.

Auch die Übersetzerin. Er übersetzt nicht, was ich sage !!!!

[jc94]

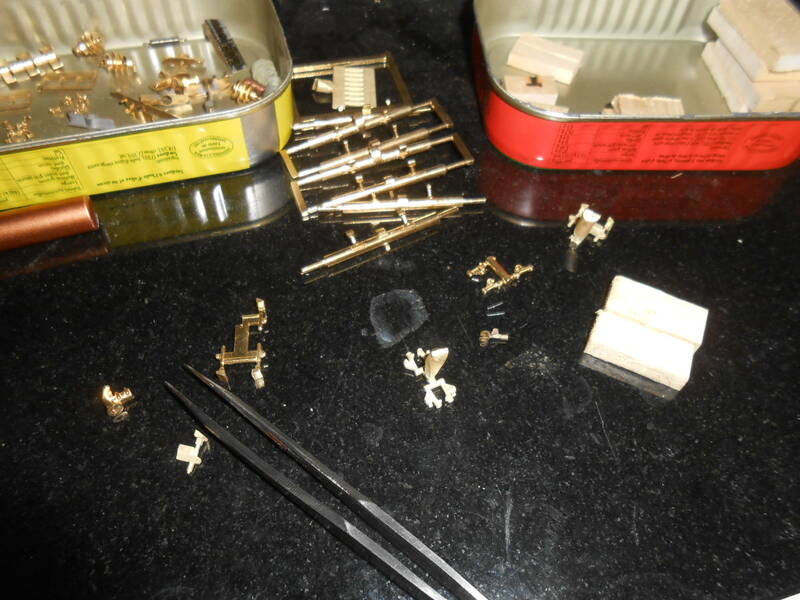

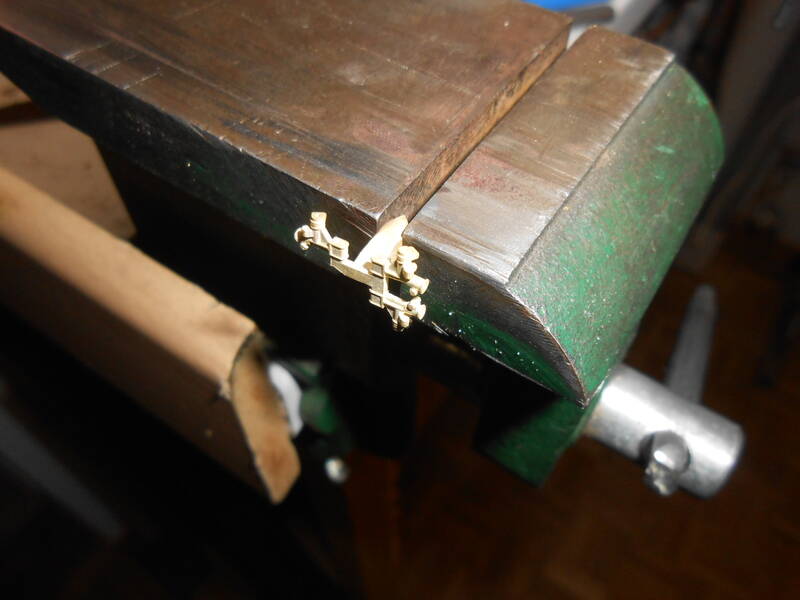

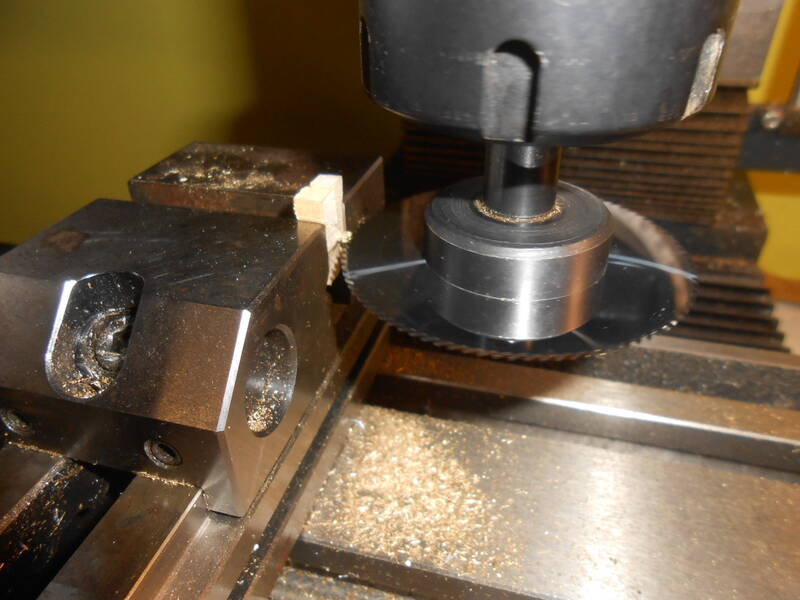

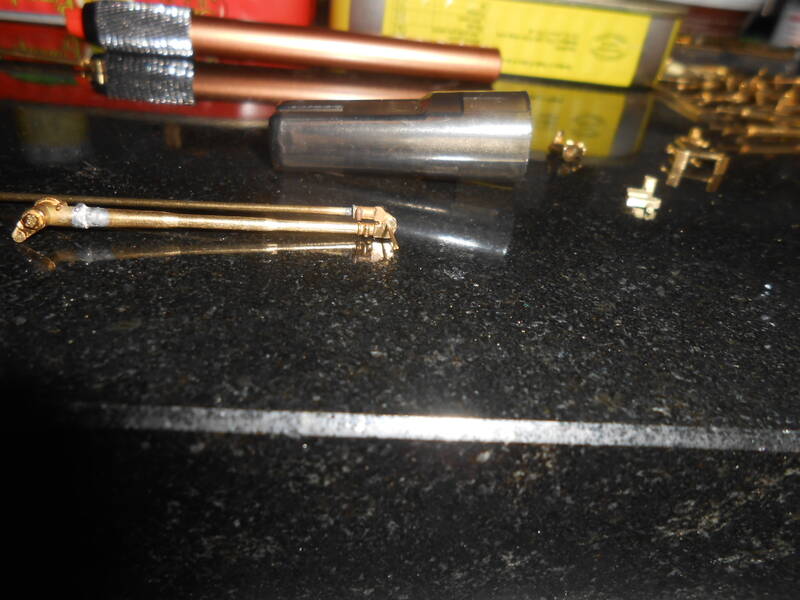

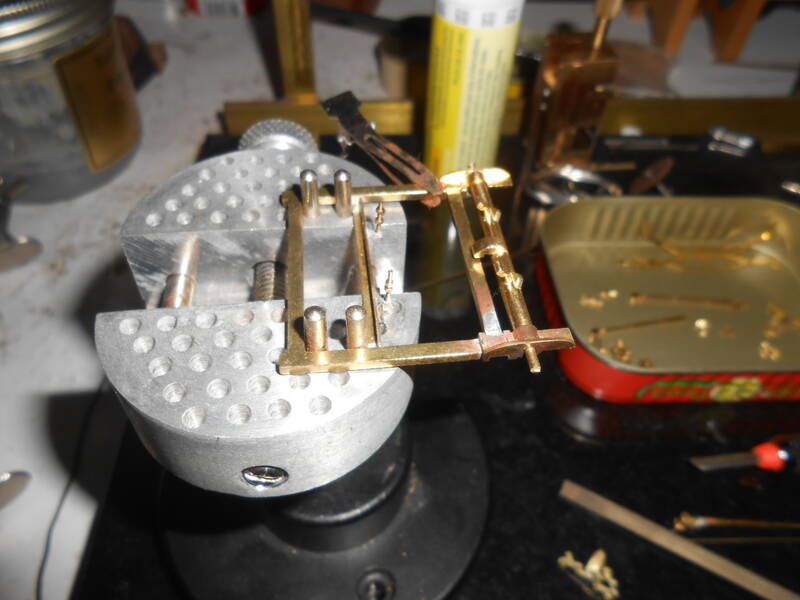

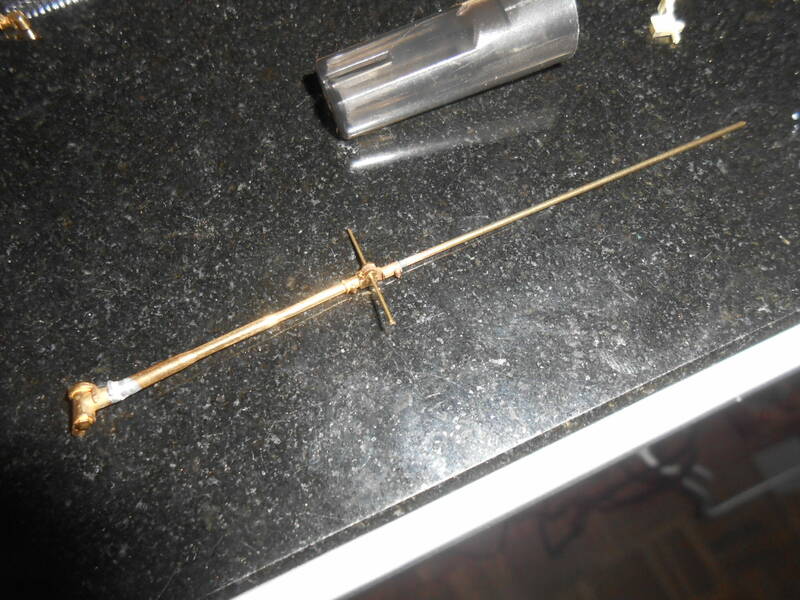

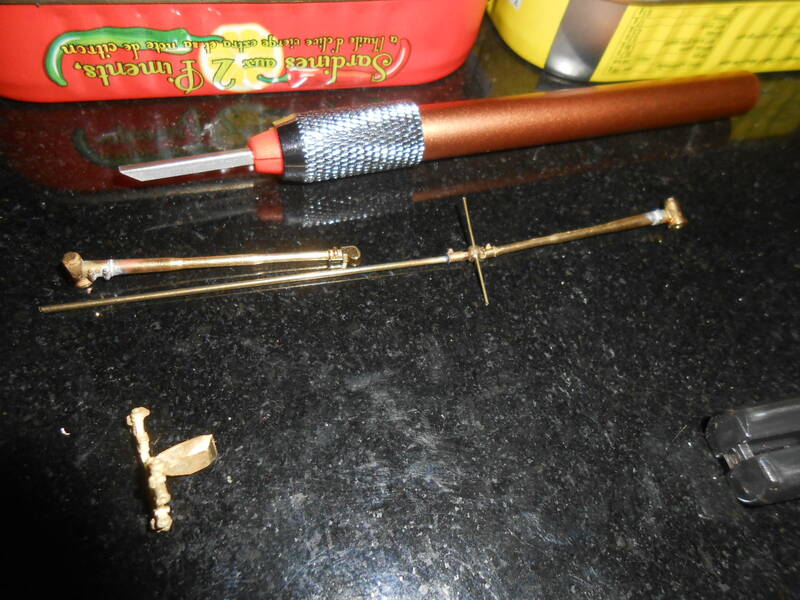

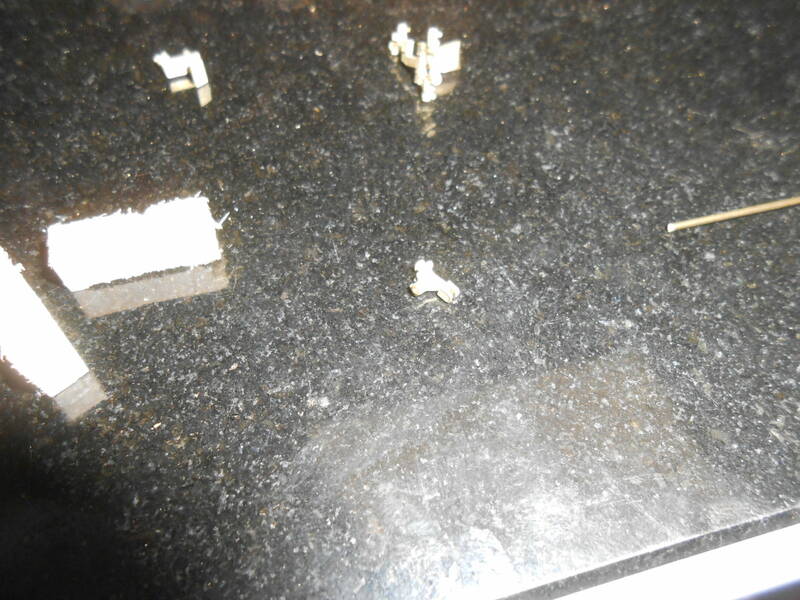

Um die Werkstücke in den Schraubstock zu spannen.
Die Werkstücke müssen vorher vorbereitet werden.
Auf der Ebene der Zeichnung. Formen hinzufügen, damit sie eingespannt werden können.

Ansonsten benutze ich Holzstücke.
Das ist sehr weiches Holz. Wie bei Käseschachteln.
Das funktioniert gut.
Die Teile haben viele Reliefs. Es ist unmöglich, sie festzuziehen.


DSCN4981 (jc94)


DSCN4982 (jc94)


DSCN4983 (jc94)


DSCN4984 (jc94)


DSCN4985 (jc94)

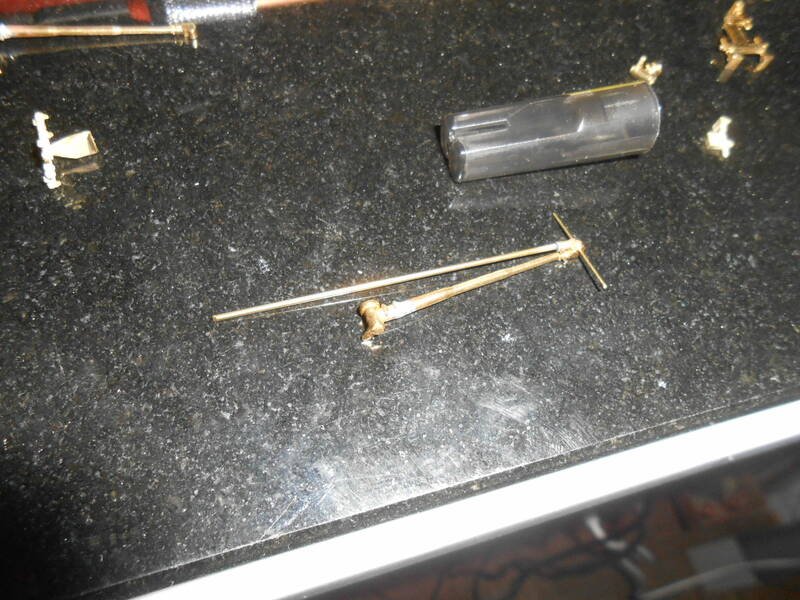

DSCN4986 (jc94)


DSCN4987 (jc94)


DSCN4988 (jc94)


DSCN4989 (jc94)

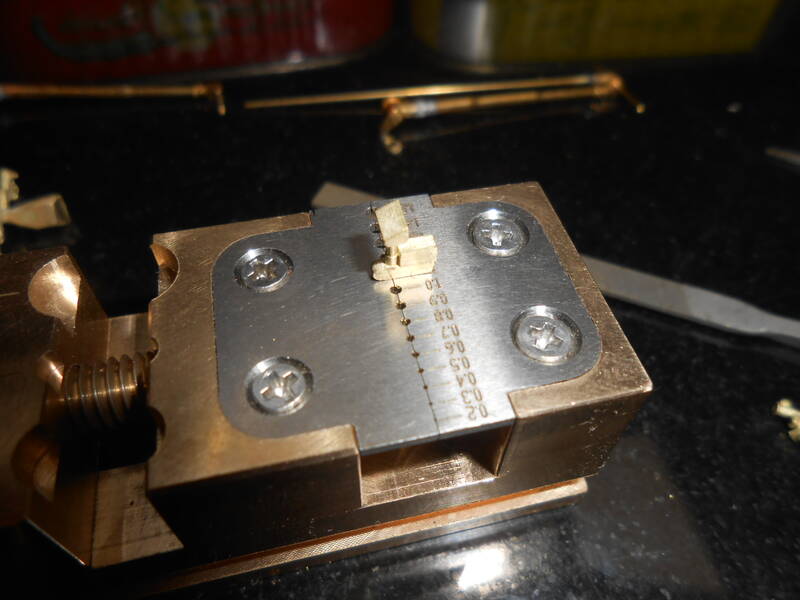

DSCN4990 (jc94)

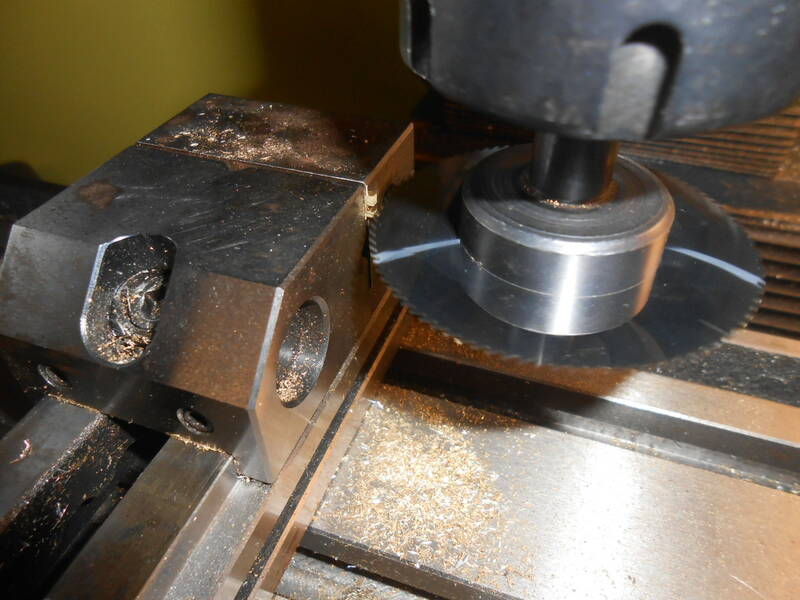

DSCN4991 (jc94)


DSCN4993 (jc94)
