NS2f aus Karton

[Regalbahner]

Moin StefanT ,

der sieht verd... gut und sehr sauber aus
Da will ich glatt mehr davon sehen , vielleicht in der Hamsterklause oder
auch unter Modellbautechniken . Wie machst du denn diese sauberen Nietreihen ?

Hallo Harald ,

ich drucke auf matten Fotokarton Arktic170 (170 Gramm/m² ) vom Pearl Versand .
http://www.pearl.de/pearl.jsp?redir=yes ... reenY=1024
Der hat eine Materialstärke von 0,2 mm .
Den Rahmen habe ich mit 0,8 mm Karton von einer Kalenderrückseite verstärkt .

Tschau Christoph

[Gleisbauer]

Moin,
erstmal meinen Respekt für die tollen Papiermodelle!!!
Wenn noch Maße einer NS2f gebraucht werden, kann ich gerne mal die Lok in Deinste "malträtieren". Das kann aber etwas dauern, da Sie im Schuppen steht, und außer an den beiden Nikolauswochenenden bis Ostern kein regulärer Fahrbetrieb ist.
MfG Christoph

[Regalbahner]

Hallo Feldbahnfreunde ,

könnte mir mal jemand von den Spezialisten erklären ,
wie das bei der Ns2 mit der Federung gelöst ist ?
Die Antriebsachse in der Mitte scheint ja fest zu sein
während die Achsen mir den Rädern gefedert sind .
Das würde doch bedeuten , dass alles auf die Kuppelstangen drückt ,
bzw. wenn ein Rad einfedert das andere hochgehoben wird
Irgendwie kann das doch nicht sein , oder

Fragt sich gerade der Christoph

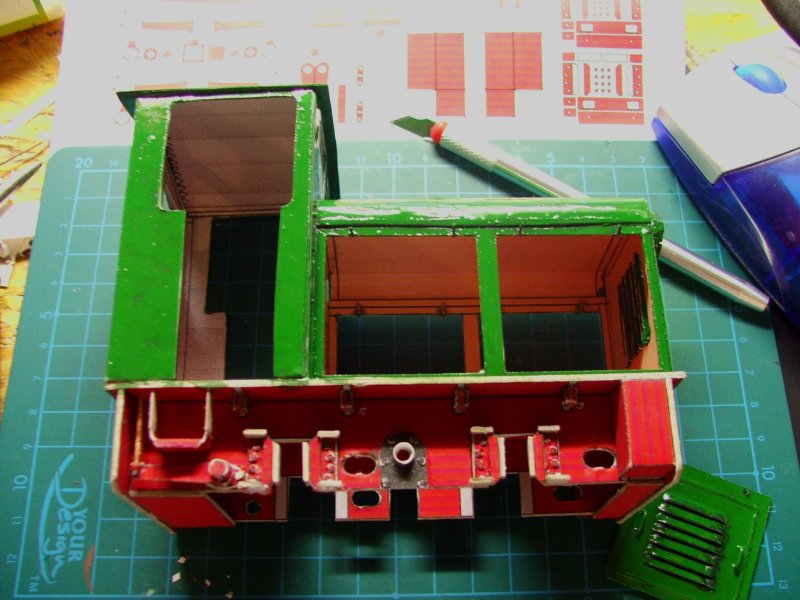

PS . da will ich doch gleich noch ein Bild vom Bauszustand anhängen


Ns2f_11 (Regalbahner)

[Feldbahnhamster]

Hallo Christoph!

Die Federung an der Blindwelle ist durch eine "Langlagerführung" gelöst, in dem sich das Zapfenlager der Blindwelle bewegen kann. Vergleiche auch hier, Seite 11 unter E) Triebwerk: http://www.engel-und-walter.de/archiv/ns2f_la.pdf

Dieses pdf ist ein Teil des Archivs von www.feldbahnseite.de

Felix

Edith: Erklärung verbessert

[Regalbahner]

Danke Felix

Irgendsowas gemeines musste es ja sein , das Blindwellenzapfenlager in der Kurbelstange ist beweglich
Da sich das aber nun für mich absolut nicht nachbauen
lässt wird die Lok jetzt halt ungefedert
Die Zeichnerei ist übrigens einfacher als das Gezeichnete dann zu bauen
Ich musste schon einige Sachen vereinfachen .
Da muss man schon ganz schön spinnen um so was zu machen
aber alles besser als fernsehen

Schönen Abend
Christoph

[Regalbahner]

Hallo Zusammen ,

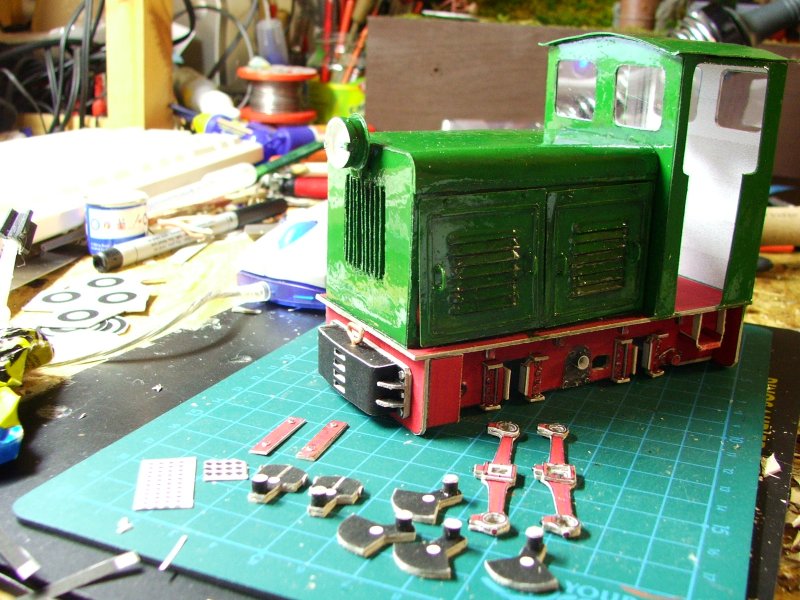

bevor das Fahrgestell den ersten Lack bekommt mal noch schnell ein Bild
damit man mir's hinterher auch glaubt , dass das alles nur von Pappe ist

Ns2f_12 (Regalbahner)


Jetzt fehlen nur noch die Achslager und die Räder dann steht sie auf eigenen Füßen .
Theoretisch ist das alles auch beweglich .
Mal sehen ob prakrisch auch .

Tschau Christoph

[Stoffel]

Hi Christoph,

es ist mal wieder absolut genial, was Du mit Papier und Pappe zauberst !




(NB: die Diskussionsbeiträge dieses Threads rund um Konservierung von Papier und Pappe rangieren jetzt hier: phpBB2/viewtopic.php?t=5736&postdays=0& ... sc&start=0)


Grüße vom Stoffel

[Regalbahner]

Guten Abend ,

Neues aus der Kartonbastelecke :

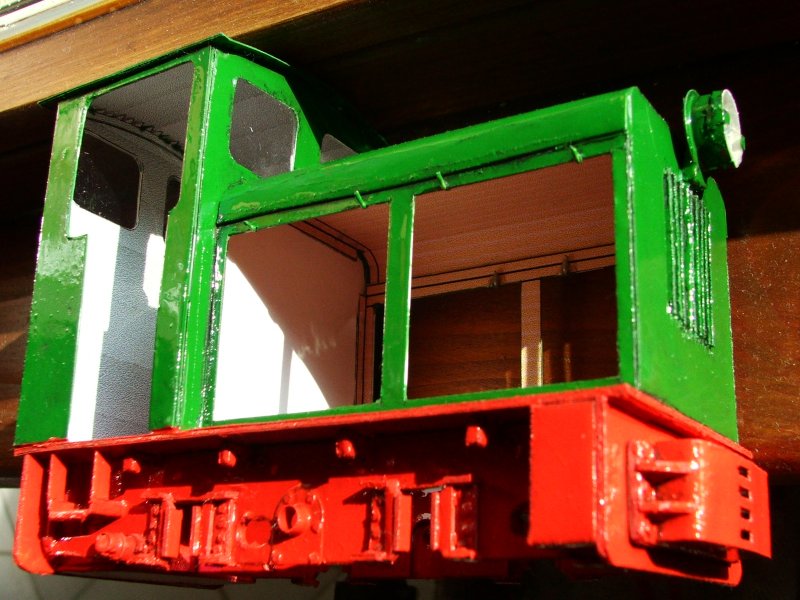

Ns2f_14 (Regalbahner)


Das Fahrgestell im ersten Lack

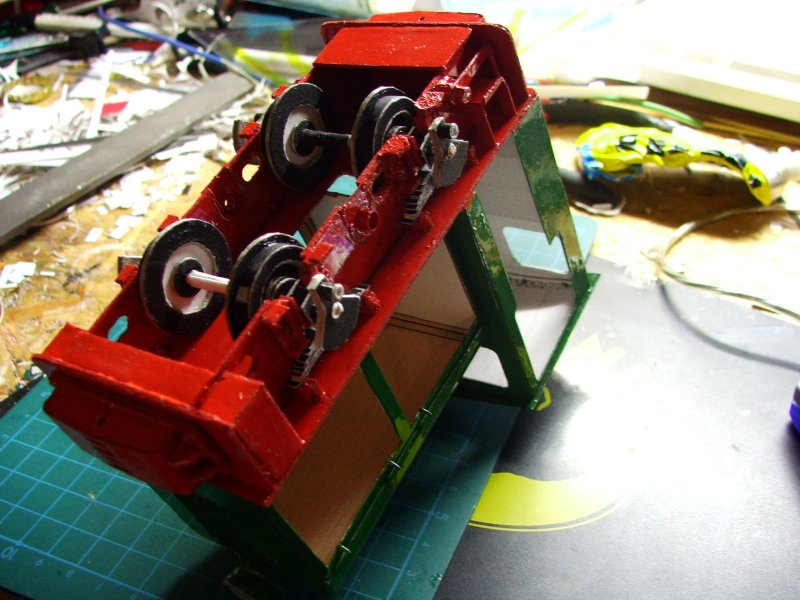

Ns2f_15 (Regalbahner)


endlich steht sie auf eigenen Füßen - natürlich alles beweglich

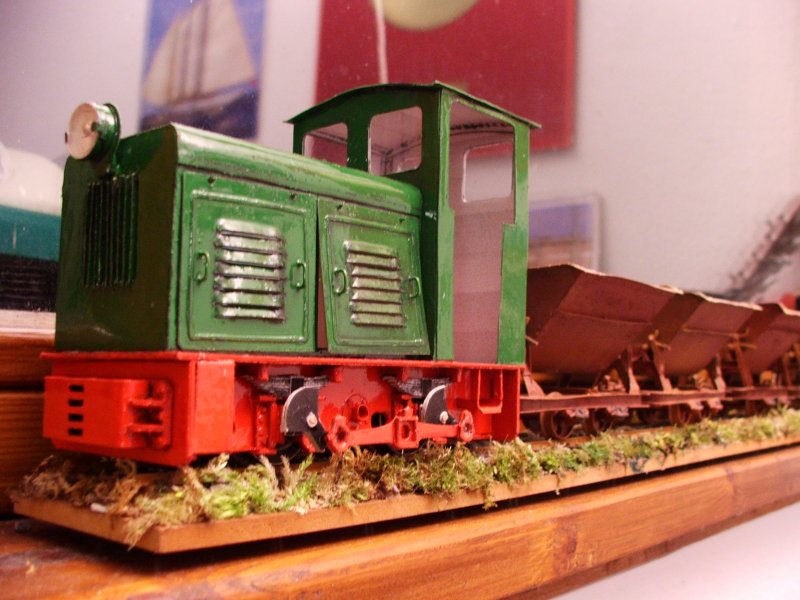

Ns2f_18 (Regalbahner)


Stellprobe mit dem zukünftigen Anhängsel zum drangewöhnen

Ns2f_19 (Regalbahner)


Die Kuppelstange ist nur angeheftet denn da fehlt ja noch die Blindwelle

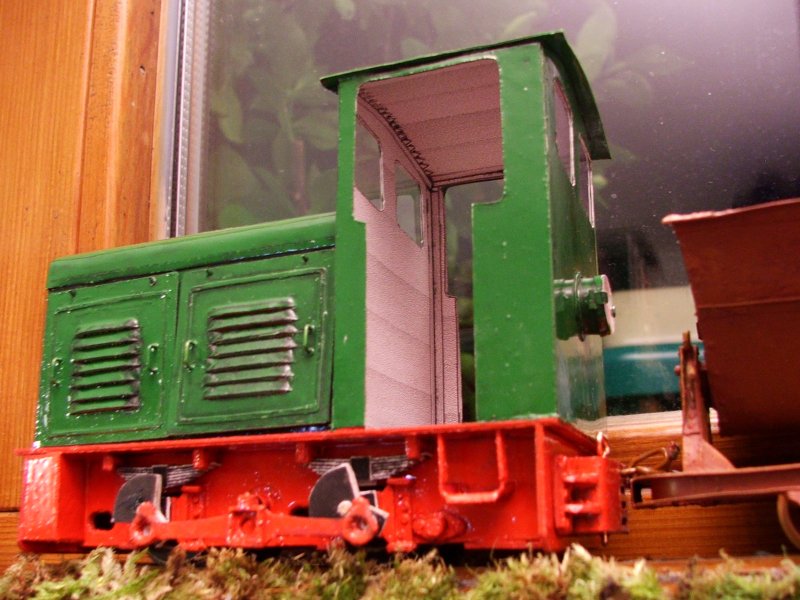

Ns2f_20 (Regalbahner)


Jetzt geht's dann nächste Woche an die Blindwelle und die Innereien .
Fehlen dann noch die Bremserei und der Führerstand
und nicht zu vergessen die betriebsgerechte Verschmutzung bzw. Vergammlung

Tschau Christoph

[Szigligeti Kerti Vasutak]

Hallo Christoph,

" ja allmächhhht naaaaaahhhhhh " wie da Frange socht.



Mehr sog i ned

Christian

[Regalbahner]

Hallo zusammen ,

ist ja länger nichts passiert hier ,
habe auch fast 'ne Woche am Getriebe konstruiert und gebastelt

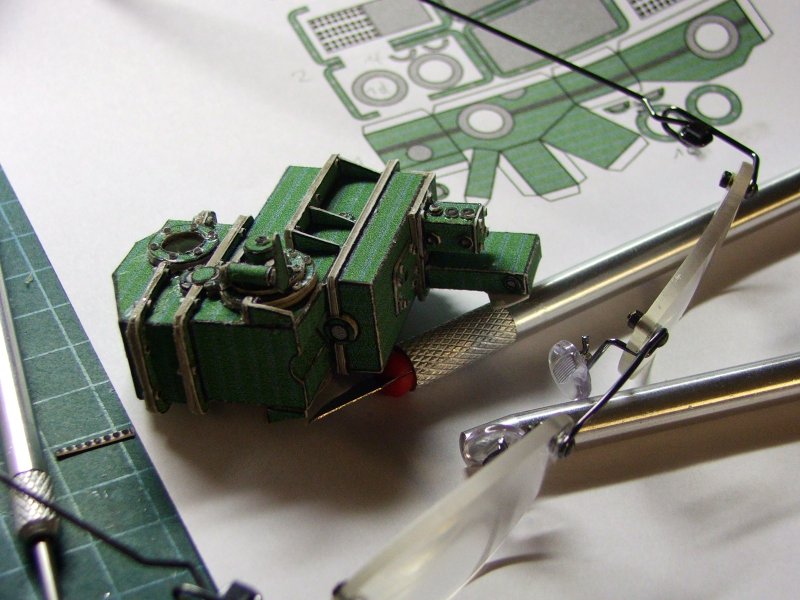

Ns2f_22 (Regalbahner)


... und wenn mir meine gute Frau nicht beim ALDI eine Lesebrille gekauft hätte ,
dann hätte ich das auch nicht hinbekommen

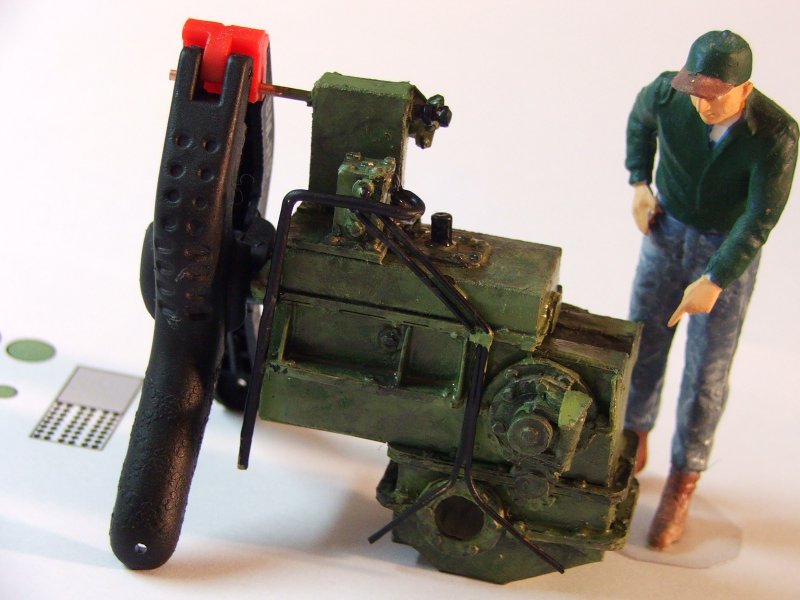

Ns2f_23 (Regalbahner)

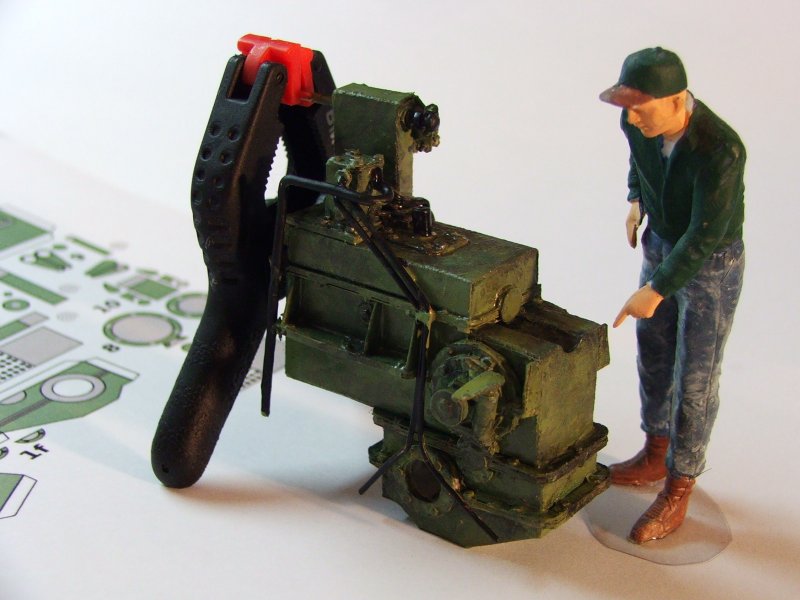

Ns2f_24 (Regalbahner)



Ns2f_25 (Regalbahner)

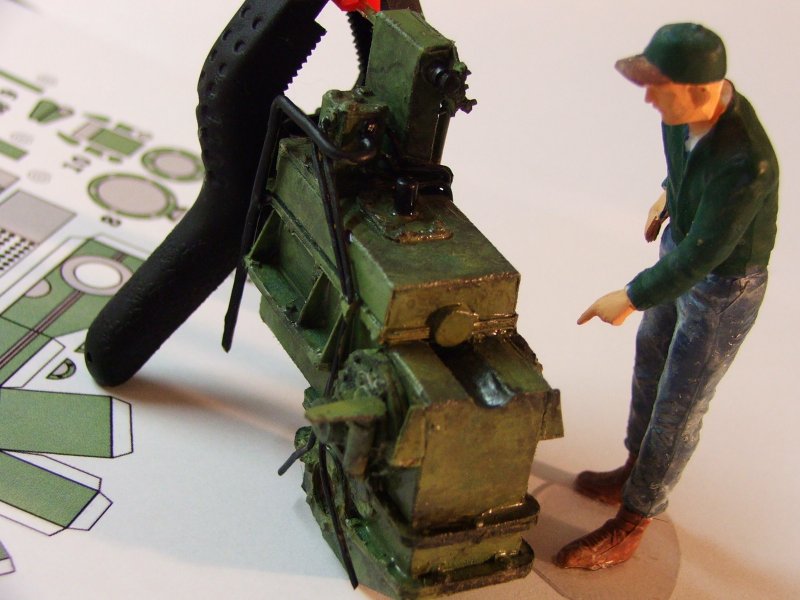

Ns2f_27 (Regalbahner)


Das Getriebe besteht aus über sechzig Teilen und hat auch mehr als hundert
Schrauben dran . Genau hab' ich sie nicht gezählt , bin ja kein Schraubenzähler
Besonderer Dank gilt einem wohlbekannten Buntbahner , der mir wunderschöne
Bilder einer Ns2f geschickt hat , die mir sehr geholfen jedoch die Bauzeit
wesentlich verlängert haben
Hier noch ein Bild von mir , wo man einen Teil des Getriebes sehen kann ,
zwar an einer Ns2h (Getriebe ist aber gleich) und einige Teile fehlen auch schon
aber um einen besseren Eindruck zu vermitteln taugt es schon .
fotos/data/7211/567Ns2h_01.JPG

Tschau Christoph

der sich jetzt an den Diesel macht
