Herzstück für LGB R1 Weichen

[Andii]

Hallo Andi,

ich baue meine Herzstücke, Radlenker und Weichenzungen einfach aus den Schienenprofilen.

Das klingt gut.
Kannst du mir bitte mal ein Bild von einer so umgebauten Weihe einstellen oder schicken?
Danke!

[Helmut Schmidt]

Hallo Andi,

ich habe leider keine Bilder von der Weiche und auch die Weichen nicht mehr weil ich alles mit kleinen Radien veräußert habe.

Es gibt aber eine Selbstbauweiche in 64 mm die ich nach gleichem Prinzip gebaut habe und die ist bei einem aktiven Mitglied hier aus dem Forum.
Ich werde ihn anschreiben und Fragen ob er ein Bild zur Verfügung stellen kann.

Meine Spur IIf Weichen für meine Grubenbahn habe ich aber auch nach gleichem Prinzip gebaut.

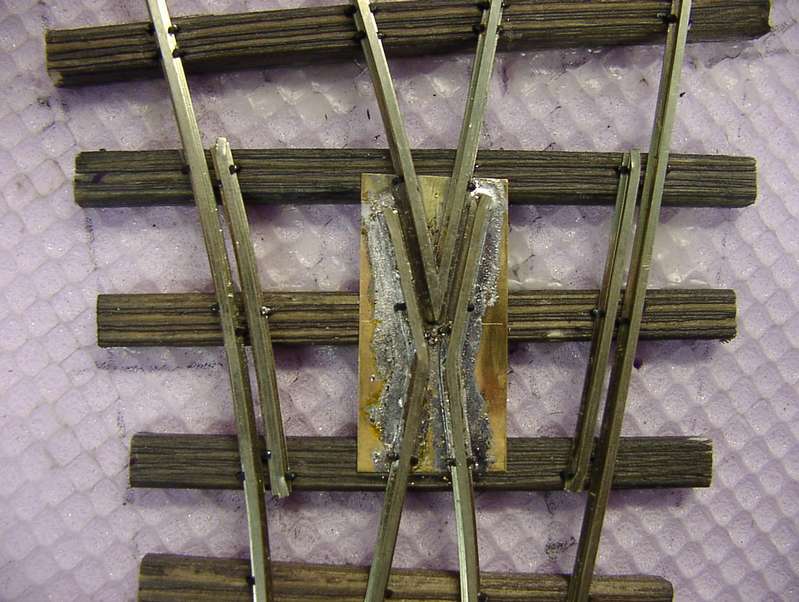

Herzstück IIf (Helmut Schmidt)

Herzstück einer Feldbahnweiche IIf 26,7 mm

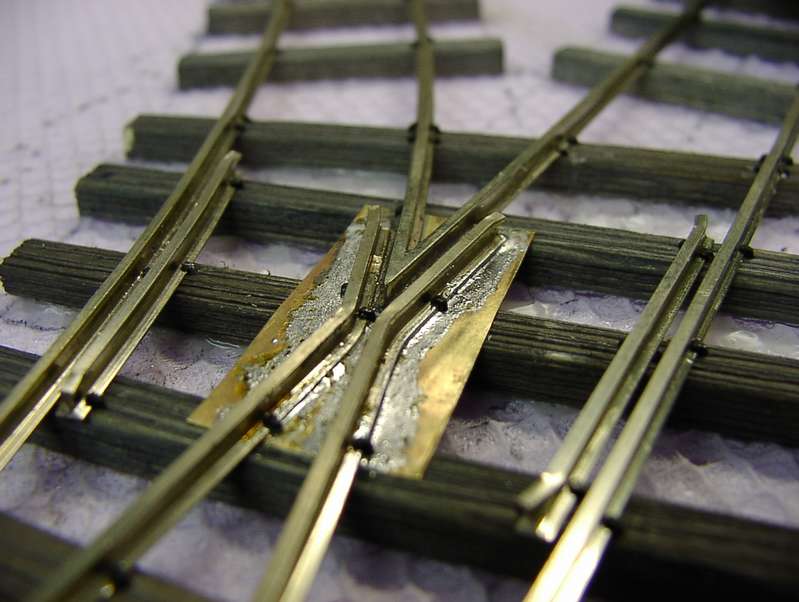

Herzstük IIf (Helmut Schmidt)

Hertzstück einer Feldbahnweiche in IIf 26,7 mm

WS 2005 01 (Helmut Schmidt)

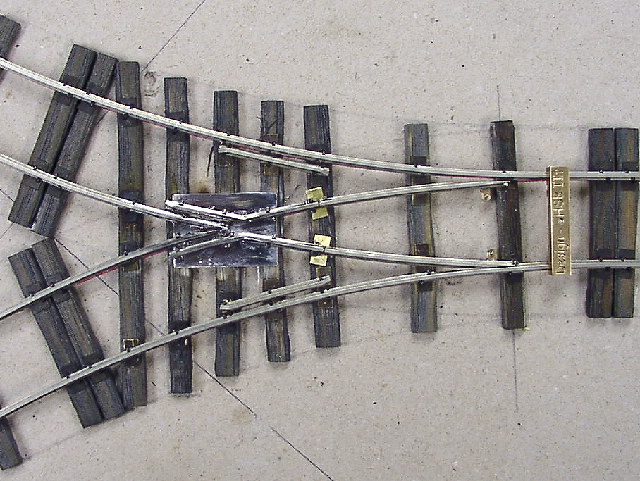

Y Weiche (Helmut Schmidt)


Ansonsten muss ich irgendwie versuchen, Erklärungen dazu neu zu erstellen.

[Tobi]

Hallo Andi,

für eine R3 Weiche habe ich vor einigen Jahren ein neues Herzstück gebaut, beschrieben in diesem Beitrag.

Lötkenntnisse und eine Prise Präzision gehören dazu, sonst funktioniert es später nicht.

[Helmut Schmidt]

Hallo Tobi,

danke für den Beitrag.
Im Grunde habe ich das vergleichbar ausgeführt, mit der Ergänzung, dass ich die Radlenker über Abstandshalter, Schrauben und Muttern wie beim Vorbild auch, verbunden habe.

[Andii]

Hallo,
recht vielen Dank für die vielen Bilder.
Werde am Wochenende mal versuchen das Herzstück einer Weiche umzubauen.
Was ist beim polarisieren besonders zu beachten?

[Helmut Schmidt]

Hallo Andi,

du musst nur beachten das die Schalter der Stromstärke deines Trafos entsprechen, bei Digitalstrom könnte es günstig sein ein entsprechendes Relais zu benutzen.

[Andii]

Da muss ich nun doch noch einmal genauer Fragen, da ich bis jetzt immer nur die LGB Originalweichen eingesetzt habe.
Du schreibst etwas von Schaltern?
Es muss wohl beim Umstellen der Weiche mechanisch ein Schalter betätigt werden der die Spannung auf den Gleisen umpolt?

[Helmut Schmidt]

Hallo Andi,

richtig zusammen mit dem schalten der Weichenzungen benötigst du einen Umschalter der damit zusammen betätigt wird.

Ich hatte damals zusammen mit dem EPL Antrieb den Kontaktsatz 12030 von LGB probiert, damit aber keinen Erfolg gehabt.
Jetzt gibt es ja den Zusatzschalter 12070 den könntest du versuchen der den Schalter 12030 ersetzt.
Du benötigst davon aber nur einen Umschalter.
Der Mittelkontakt kommt an das Herzstück und die beiden anderen an die beiden Außenschienen.

[Spreewaldheini]

Hallo,

ich hatte zum Thema Herzstückpolarisierung vor einiger Zeit mal diesen Vorschlag gemacht. Und den habe ich auch gerade wieder umgesetzt, bei einer Doppelweiche.

[Andii]

Das ist eine gute Idee mit den Microtaster, das werd ich auch so oder so ähnlich machen.
Danke!
