Drehgestell-Flachwagen SSym 46 Sammp 705

[Hans_RhB]

Hallo Allemaal,

Hier sind die ersten Bilder vom Bau von eine Drehgestell-Flachwagen SSym 46 Sammp 705. Als Quelle verwende ich die Zeichnungen von Thorsten Niggemann. Die Zeichnungen sind sehr detailliert und gemacht für die 5'' Gartenbahn.
Ich baue mein Modell in Spur 2 64 mm. Auf den ersten Blick sieht dies wie ein einfaches Modell aus, aber die Drehgestelle sind eine Herausforderung für das gesamte Bremssystem. Das Modell wird gebaut in Edelsthal.

SSym_001 (Hans_RhB)



SSym_002 (Hans_RhB)



SSym_003 (Hans_RhB)



SSym_004 (Hans_RhB)


met vriendelijke groet,

Hans

[Martin Ristau]

Hallo Hans,

ein schönes Projekt und die Niggemann-Zeichnungen bieten eine sehr gute Grundlage!

Wir haben uns auch schon mal an diesem Wagen versucht:


Bei der Deutschen Reichsbahn in der DDR wurden die Wagen nach dem Krieg ihrer Rungen beraubt und liefen im schweren Schwerlastverkehr, wofür die Höchstgeschwindigkeit herabgesetzt und die Wagen aufgelastet wurden.

Ich freue mich schon auf weitere Bilder!

Gruß

Martin

P.S.: Gibt es eventuell bald auch Neuigkeiten von der NS 6300 oder vom Cid-21?

[Hans_RhB]

Hallo allemaal,

Anbei die Bilder der Drehgestelle mit der Anfang des Aufbaus des Bremssystems.
Danach fange ich an mit dem Bau der Achslager, der Blattfedern und die Befestigung am Wagenbodens.


SSym010 (Hans_RhB)



SSym011 (Hans_RhB)


@Martin, Bald werde ich der Cid-21 weiter bauen, der 6300 muss eine Weile warten.

met vriendelijke groet,

Hans

[Hans_RhB]

Hallo allemaal,

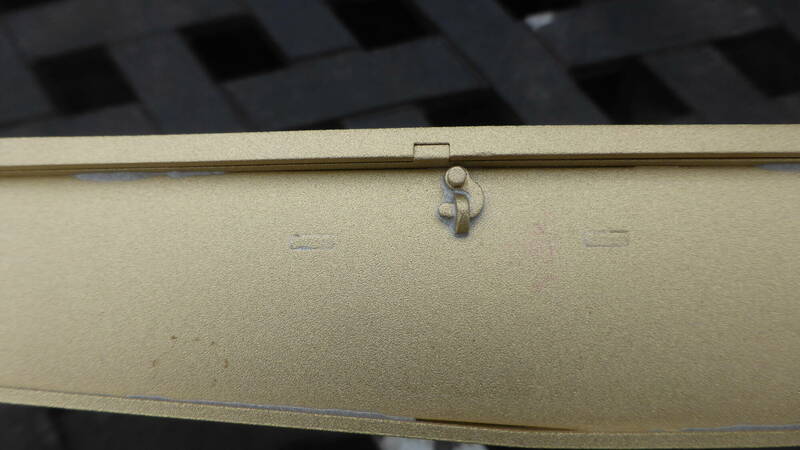

Mittlerweile geht auch der Bau am Schwerlastwagen weiter.


SSym012 (Hans_RhB)


SSym013 (Hans_RhB)


SSym015 (Hans_RhB)


SSym028 (Hans_RhB)


met vriendelijke groet,

Hans

[jc94]

Wie werden die Drehgestelle zusammengebaut?

Sind sie aus Stahl?

[Hans_RhB]

Hallo allemaal,

Ich habe die Testversion in Edelstahl gefertigt. Die endgültige Version wird eine Kombination aus Messing- und Resindruck sein.

met vriendelijke groet,

Hans

[Hans_RhB]

Hallo allemaal,

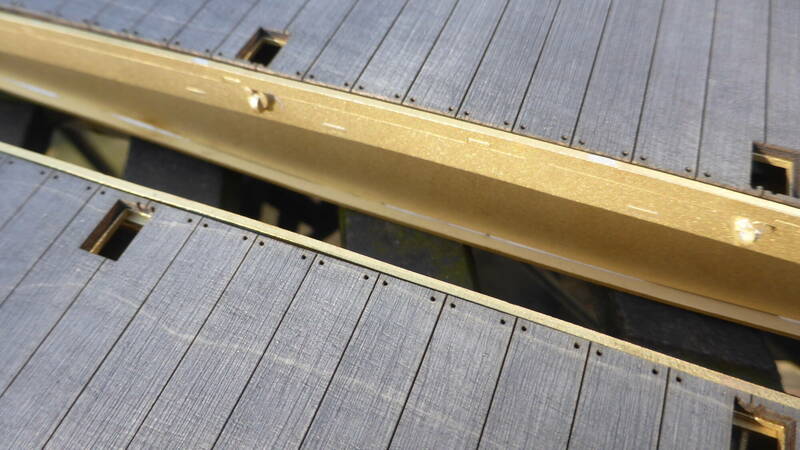

Diesmal habe ich den Holzboden für die Waggons aus 2 mm Sperrholz gefertigt. Nach das Laserschneiden und Gravieren habe ich mit einer Drahtbürste die Rillen in das Holzbrett eingearbeitet.
Abschließend wurde das Holzbrett mit eine verwittertes Holzbeize eingefärbt.


SSym_0 (Hans_RhB)


SSym_035 (Hans_RhB)


SSym_036 (Hans_RhB)


SSym_037 (Hans_RhB)


SSym_038 (Hans_RhB)


met vriendelijke groet,

Hans

[Torsten Schoening]

Hallo Hans,
deine Wagen gefallen mir sehr gut, genau mein Geschmack!

Viele Grüße
Torsten

[Rail-Kees]

Sehr schön Hans!

Wir haben uns gestern getroffen und ich war sehr beeindruckt von deiner Arbeit!!!

MfG Kees-Jan
