Hallo zusammen,

meine FO "braucht" natürlich auch diesem Lok-Typ. Etwas einfacher wird es mit dem Bau, da ich einen Messing Lok-Kasten einer Kiss Gem 4/4 bekommen konnte. Dieser hatte einen leichten Crash abbekommen und musste zunächst gerichtet und gelötet werden.
Im Dachbereich mussten viele Löcher verschlossen werden, die Lokpfeifen gegen der FO-Typ getauscht werden. Der mittelere Teil weicht bei der HGm völlig von der Kontruktion der Gem ab. Da hat nur geholfen das Dach mit dem größen Brenner in alle Einzelteile zu zerlegen. Dann wurde neu aufgebaut:

IMG_7184 (furkabahn)


Im Fahrwerksbereich entstehen auch die ersten Teile. Als Basis nehme mit Speichenradsätze von Liliput und Zahnräder von LGB (Schöllenenlok).
Die Achsen der Radsätze auf aber leider rutschen die Räder auf den Achsen sehr leicht durch. Also rändeln................ dafür habe ich mit ein passendes Werkzeug besorgt:
WABECO 2-fach Rändelwerkzeug 10x10 mm Rändel 10923

Und damit geht das Rändeln bei langsamer Drehzahl erstaulich einfach:


IMG_7180 (furkabahn)



IMG_7181 (furkabahn)


Gruss
Joachim

[furkabahn]

Hallo zusammen,

ich habe ja hier schon ewig nichts mehr von mir hören lassen, aber im Modellbau ging es trotzdem die ganze Zeit weiter.
Die entstanden Modelle habe ich jedoch nur auf youtube präsentiert:
https://www.youtube.com/channel/UCtg1OK ... lfAnYbiBpA

Inzwischen ist es aber auch an dieser Baustelle, die bis ja bisher nur im ganz frühen Stadium gezeigt habe weiter gegangen.

Zunächst habe ich das Dach fertiggestellt, die fehlenden Auspuffanlagen habe ich als 3D Druck Teil erstellt. Danach ist mir noch ein zweiter Lokkasten zugelaufen, also das gleiche nochmal für die zweite HGm 4/4.

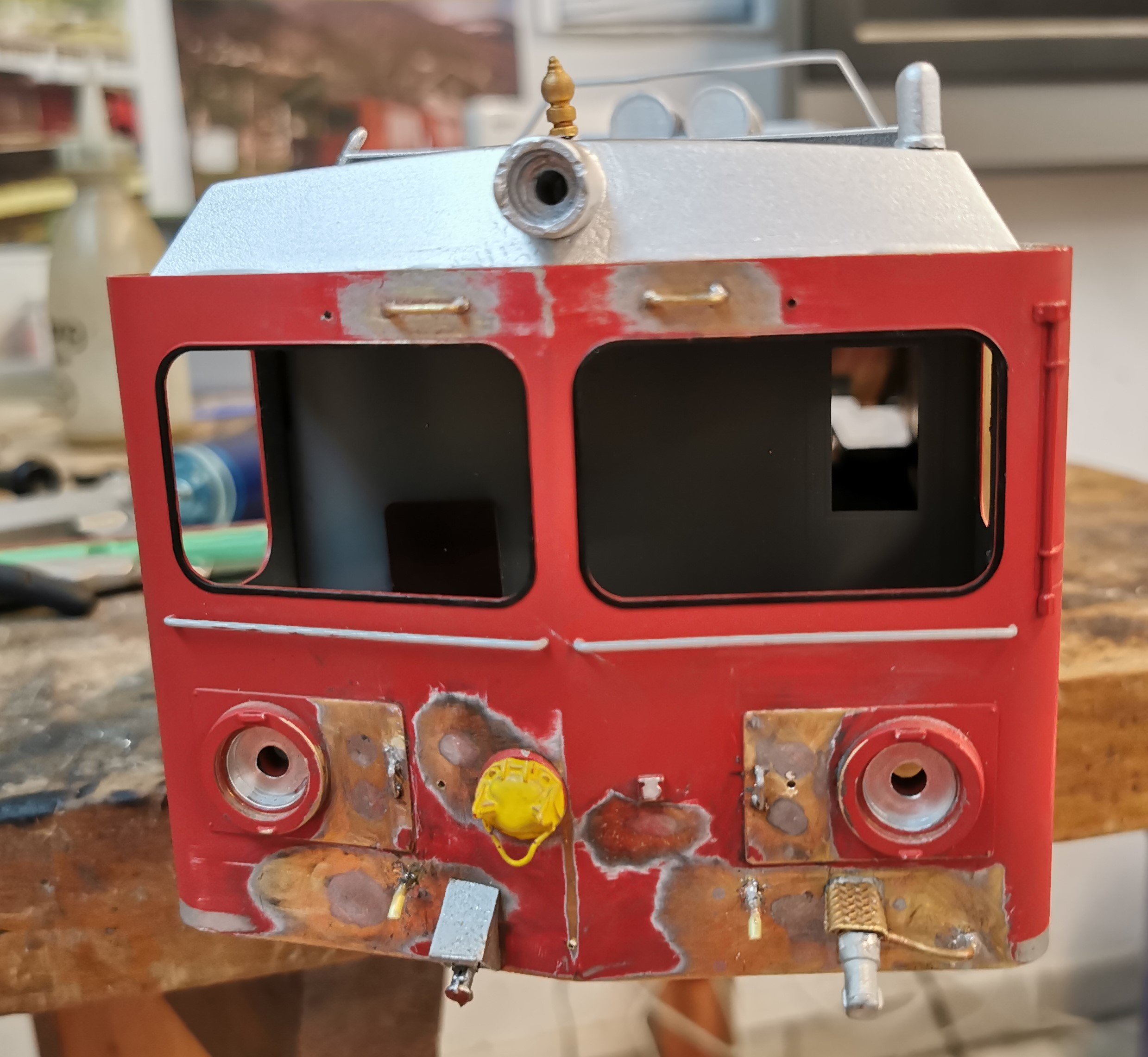

Dann ging es an das Restaurieren der Lokkästen. Die inbesondere die Bestückung der Lokfronten musste für die HGm 4/4 stark geändert werden.

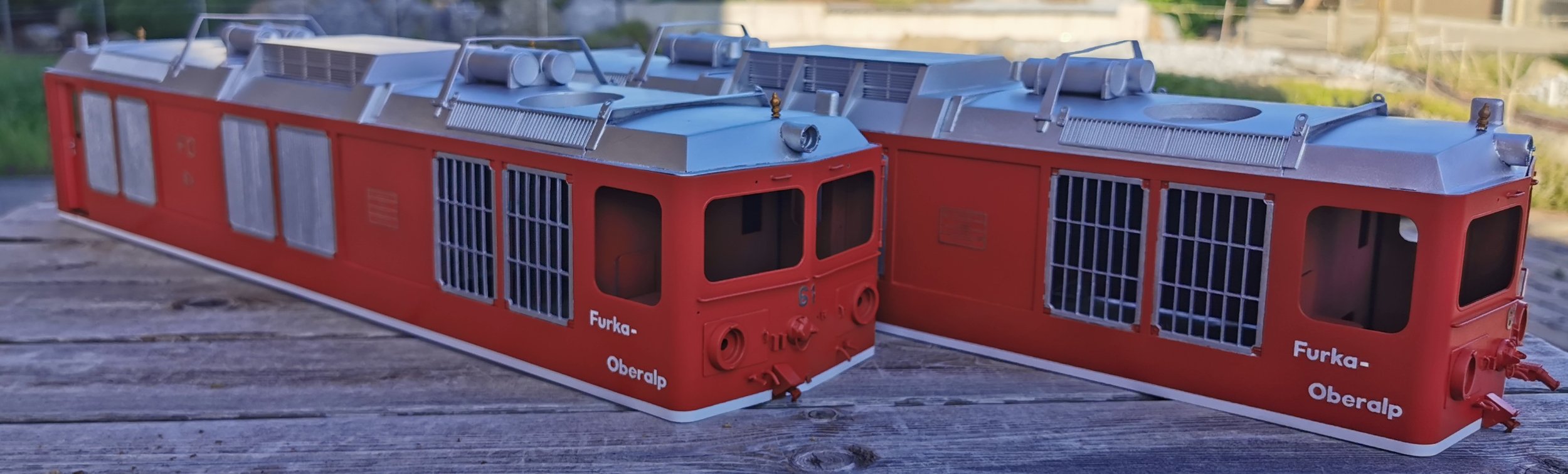

Lackiert und beschriftet schauen die beiden Kästen nun so aus:

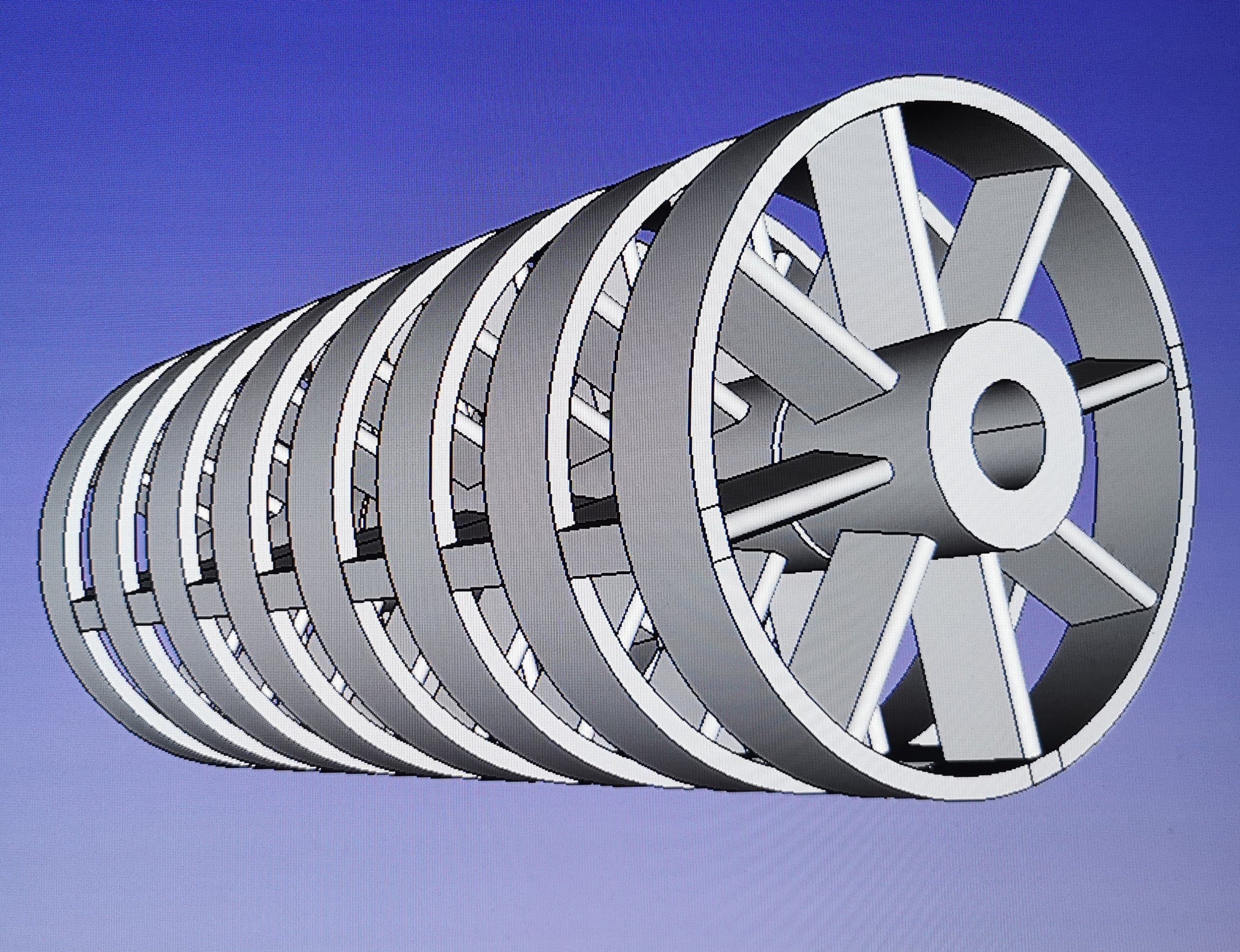

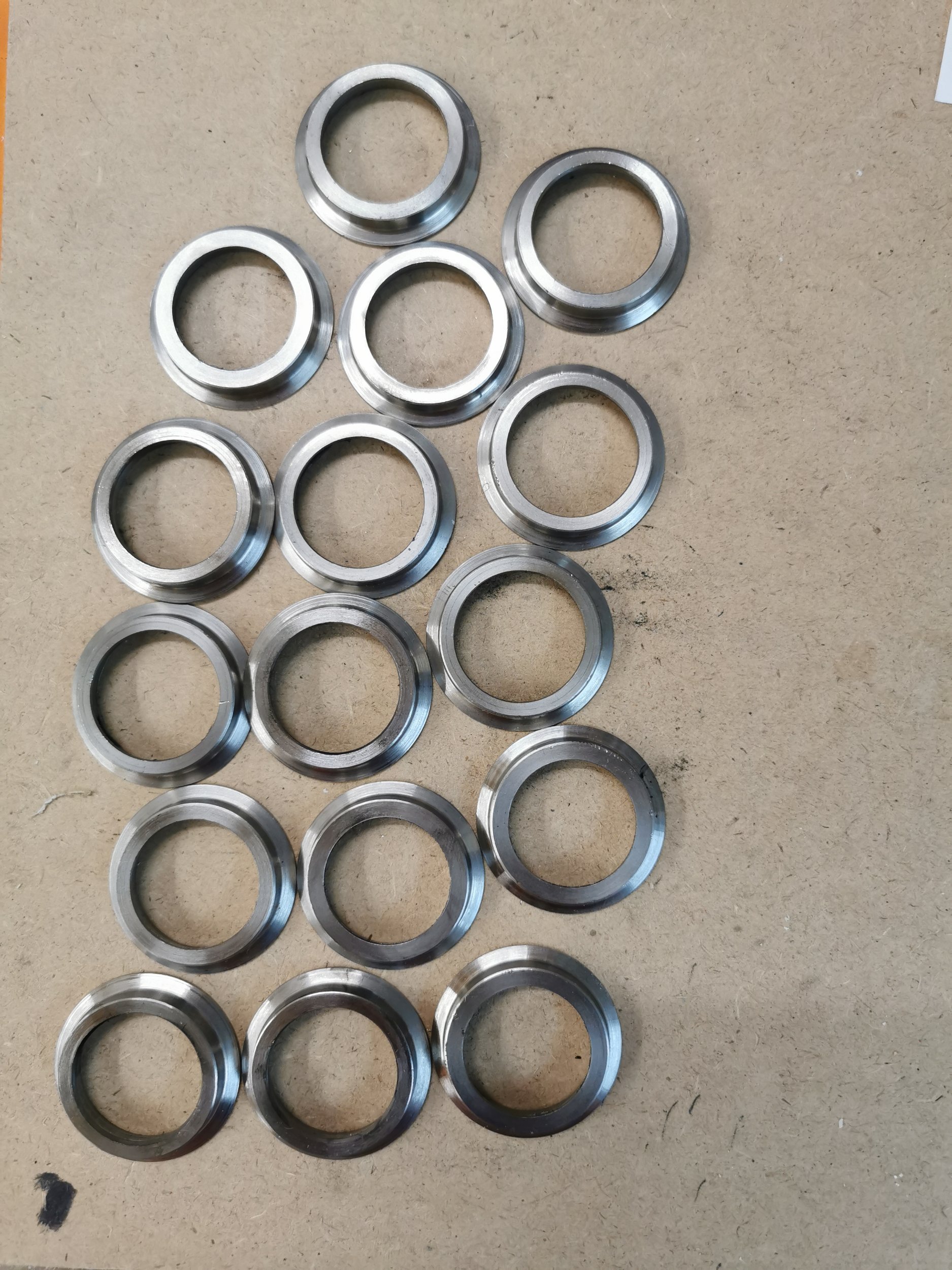

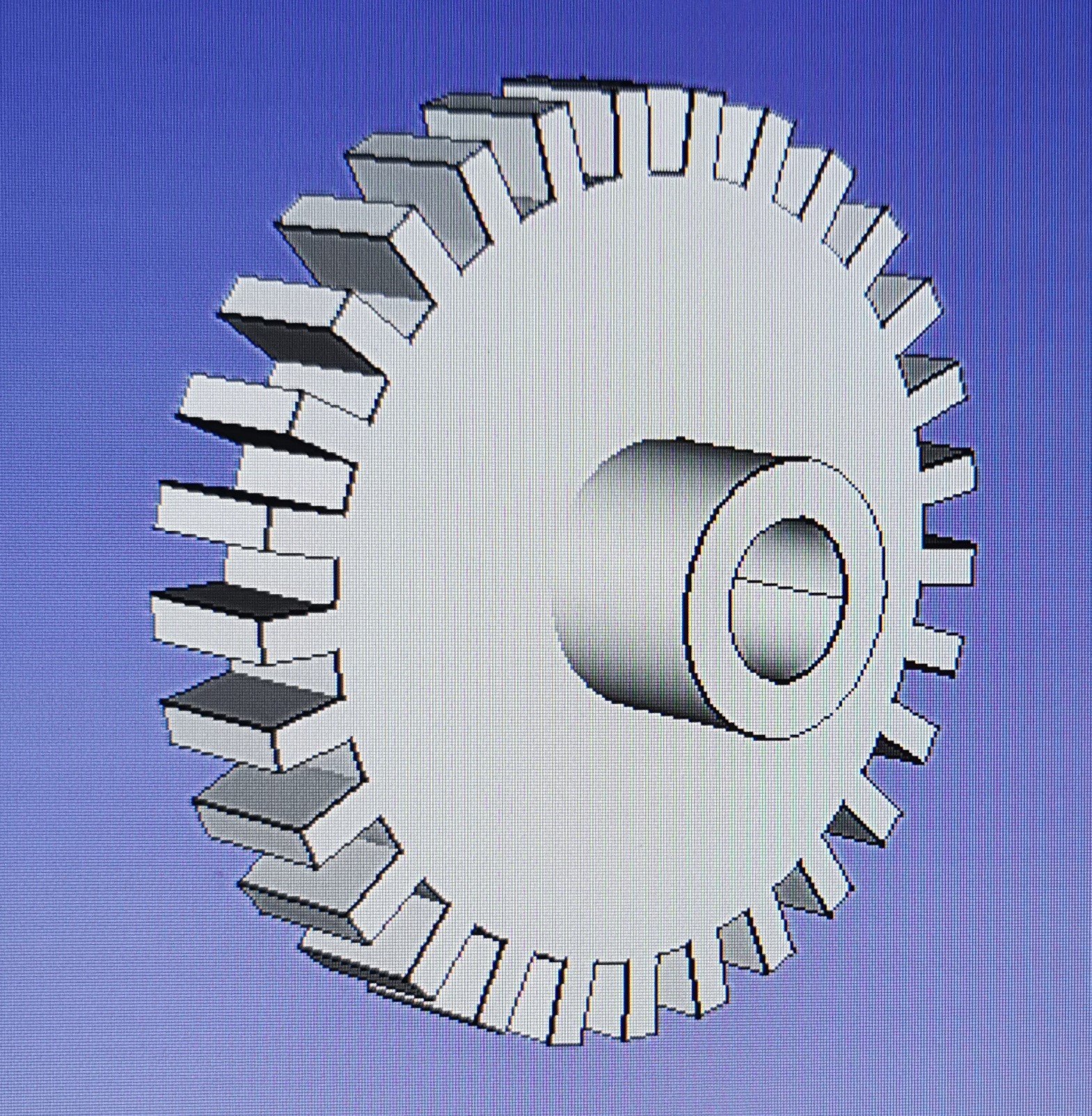

Die im ersten Beiträg gezeigten Räder werde ich nun doch nicht verwenden, da ich mittlerweile genau passende Edelstahlradreifen kaufen konnte. Für diese Radreifen habe ich dann die Speichen als 3D Druckteil gezeichnet, ebenso das Zahnrad in der passenden Größe.

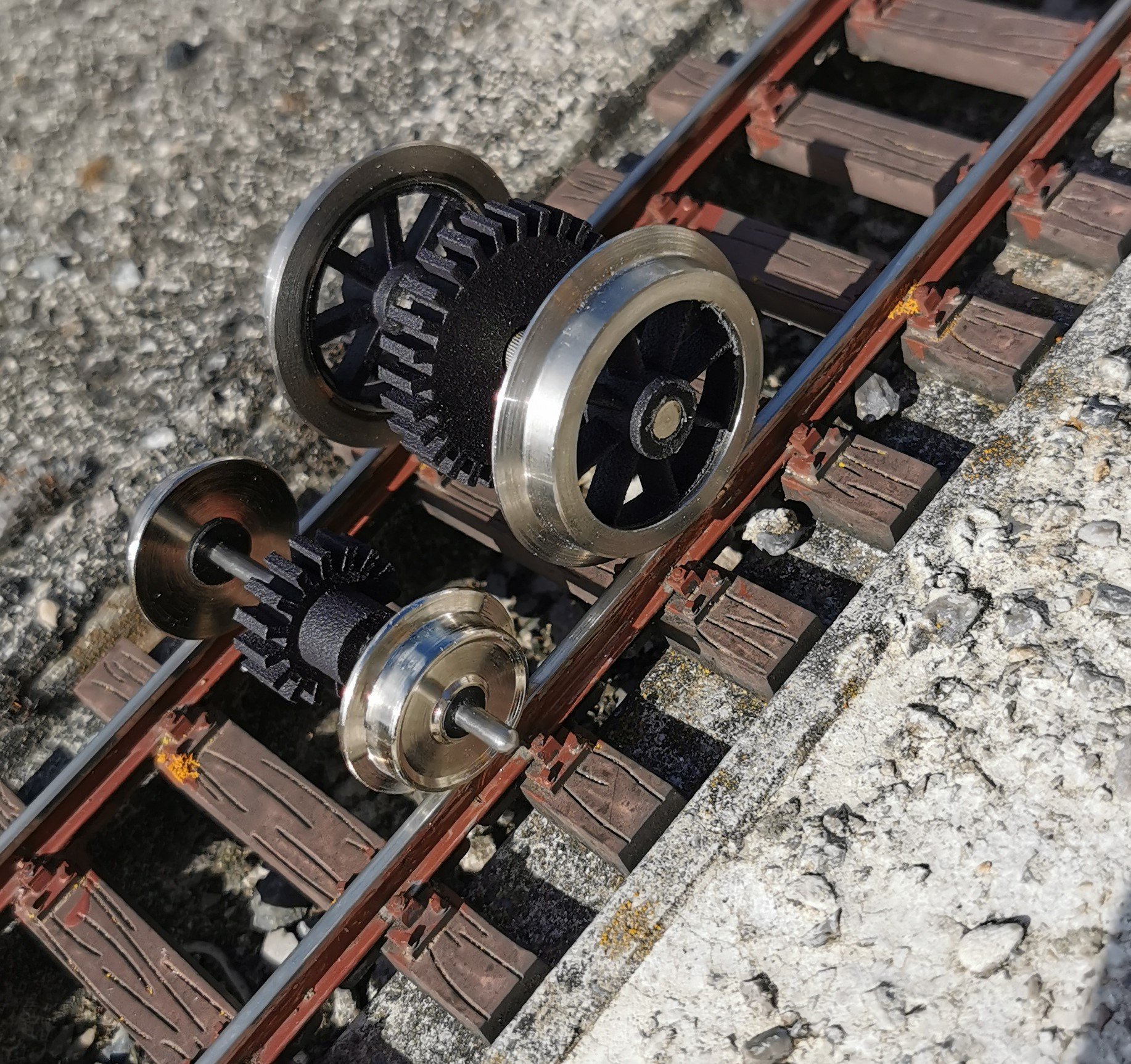

Montiert schaut das dann so aus:

[furkabahn]

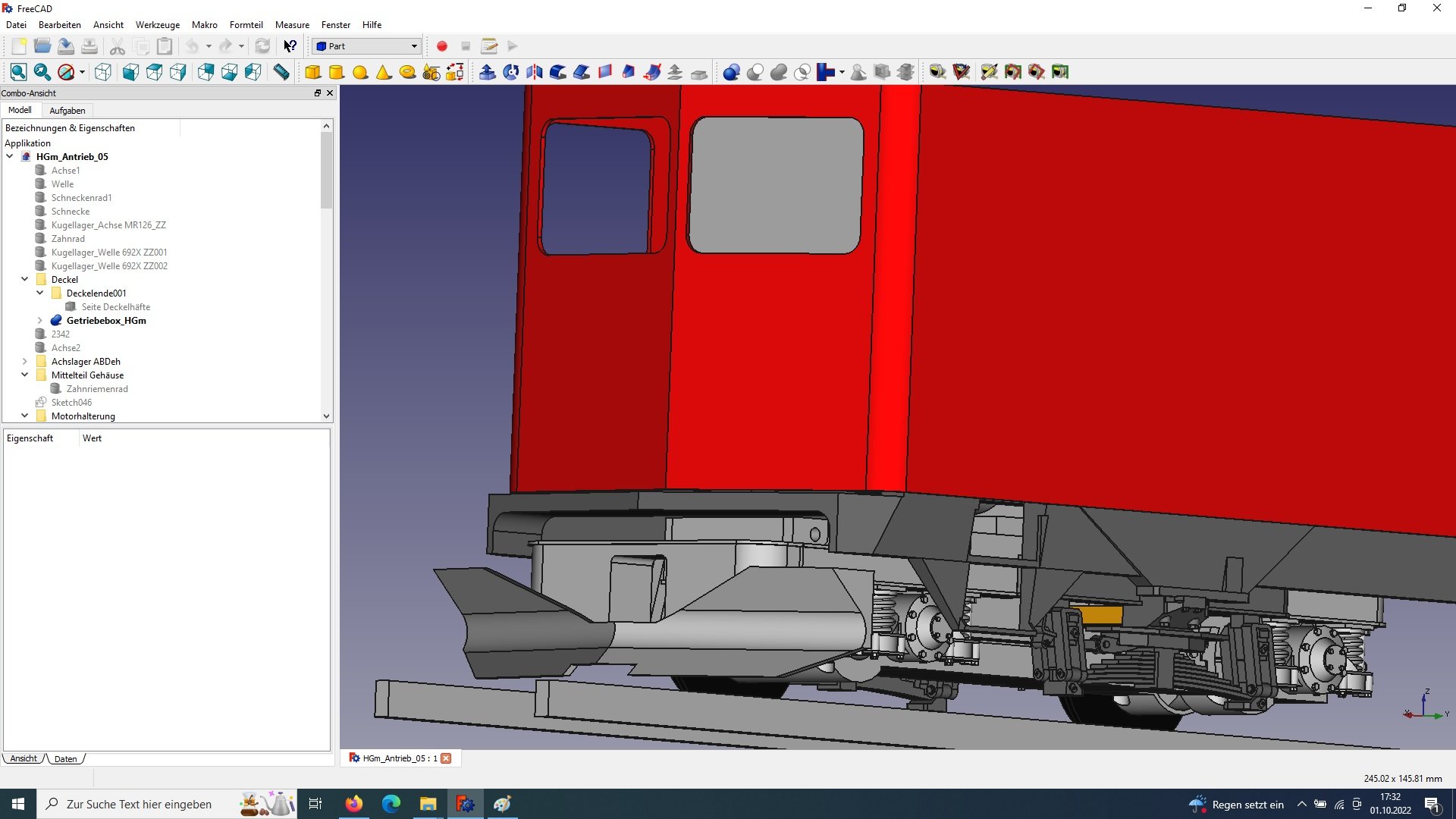

Die nächsten Arbeiten finden ebenfalls wieder in der virtuellen Welt statt. Die Rahmen und Drehgestelle waren ja beim Kauf der Gem-Reste nicht dabei, also müssen diese nun neu entstehen. Beim Getriebe orientiere ich mich an Ottmars Brünig HGm 2/2, die mir inzwischen viele Jahre umgebaut als BVZ HGm 2/2 75 beste Dienste leistet. Der Motor wird nach oben verlegt (Zahnriemen wie bei meiner DFB HGm 2/2 51), damit kann eine vorbildnahe Tiefzuganlenkung eingebaut werden.
Rahmen, und Drehgestelle werden dabei zeitnah ebenfalls komplett im 3D Druck hergestellt werden. Dafür muss die Zeichnung jeodoch noch im Bereich der Drehgestelle fertiggestellt werden. Ebenso als Druckteil werde ich die Pulte.

Bei Interesse kann ich gerne weiter berichten.

Viele Grüße
Joachim

[lulu]

Mit welchen Materialien wird PLA ASA ABS gedruckt?

[furkabahn]

Hallo zusammen,

gedruckt werden die Sachen mit PA12 im MJF-Verfahren. Das ist zur Zeit das Optimum aus Wetterbeständigkeit, Stabilität und Detailtreue:

[lulu]

Mjf Prozess ?? Drucker mit Pulver ?? Teuer dann oder ?? Die Speichern und Zahnrädern sind auch so gedruckt??

[furkabahn]

Hallo zusammen,

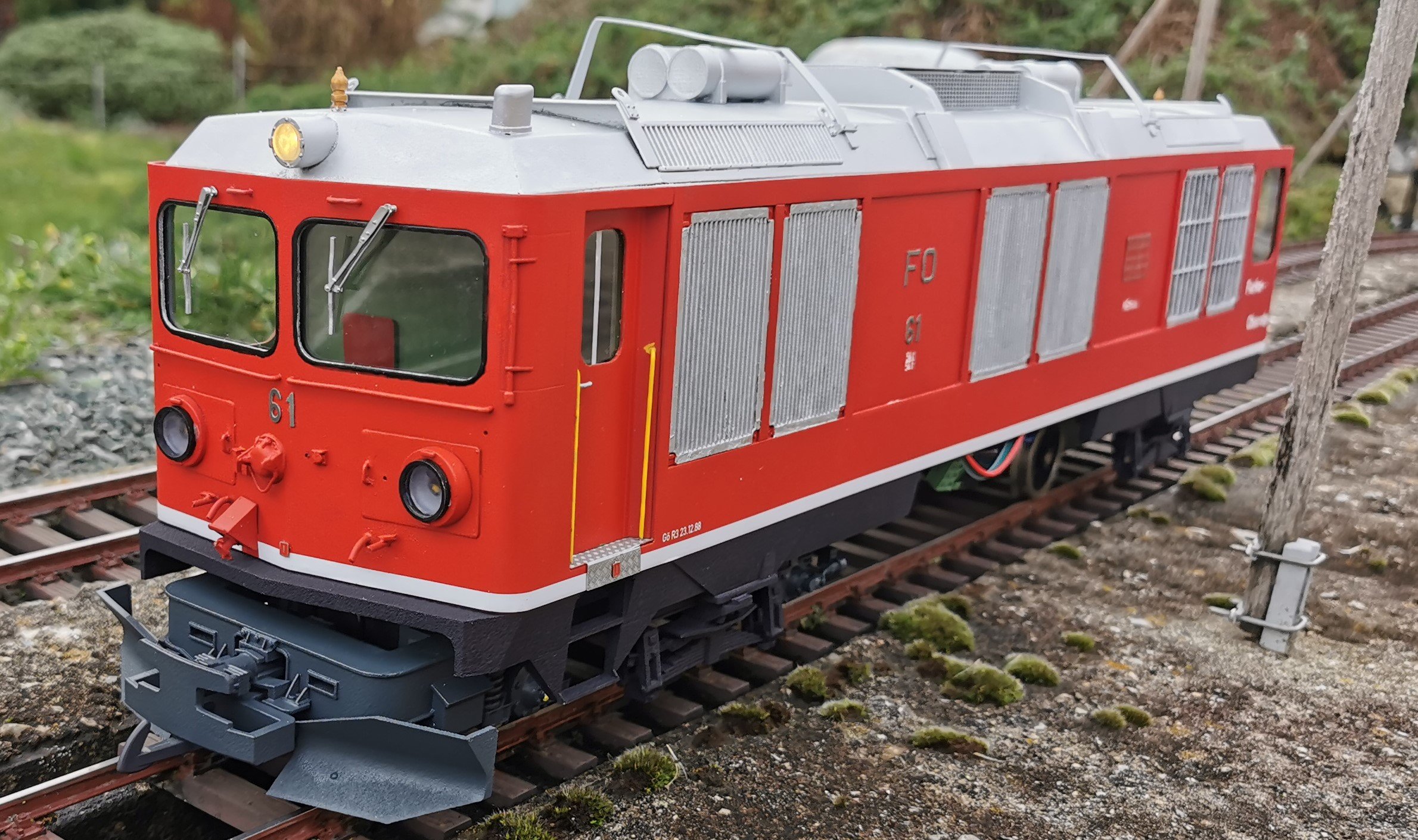

mittlerweile sind beide HGm 4/4 fertiggestellt und in Betrieb genommen worden. Ein Video mit Baubericht gibt es dazu auf youtube: https://youtu.be/1yMHiBzYNH8

Viel Spaß beim ansehen

Die anderen Videos von mir findet ihr unter youtube.com/@furka-oberalp
