Thisted-Fjerritslev Jernbane, Triebwagen M1, 1929, 1:22,5

[Grønlund]

Meinen Anfang als Selbstbauer ist vor 3 Jahren begonnen und nun fährt 2 Kleindiesel und 7 Loren auf 32 mm Gleise in Kiesgrube Grünewald.

Es kommt sicher mehrere Grubenfahrzeuge später, aber Momentan habe ich mich über Wiederherstellung Fahrzeuge der TFJ (Thisted-Fjerritslev Jernbane, stillgelegt 1969) geworfen.

Erstens geht es um einem Triebwagen TJF M1, von Triangel in Odense in 1929 gebaut. Triangel war eine Zusammenschluss von 3 Dänische Auto- und Triebwagenhersteller und hat in die 20'- und 30'er Jahren mehrere Triebwagen und LKW's gebaut. Spurweite: Normalspur.

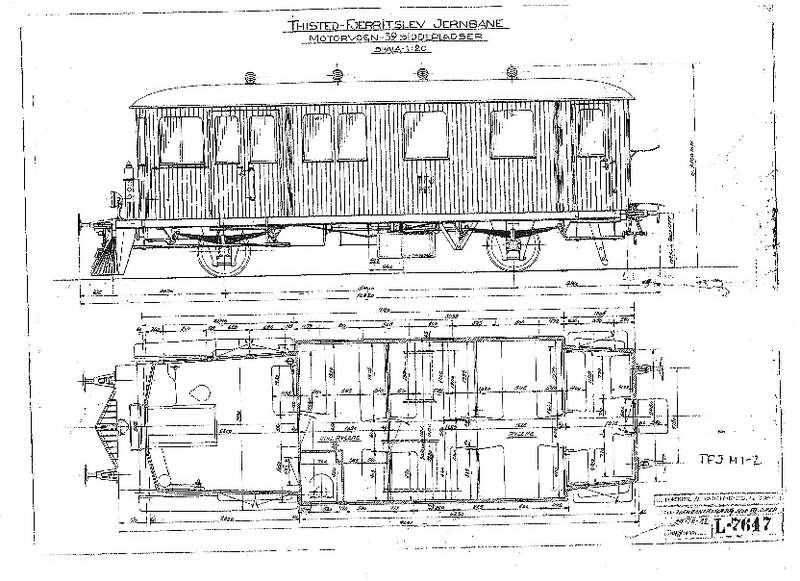

TFJ M1 Zeichnung (Grønlund)

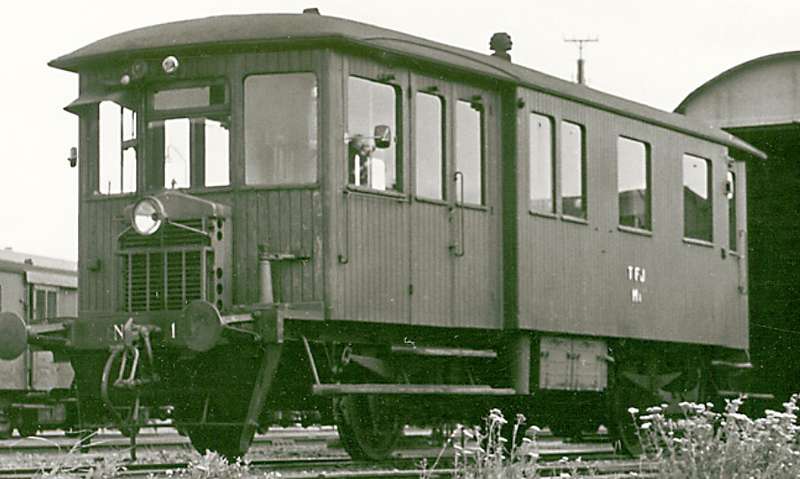

TFJ M1 front (Grønlund)

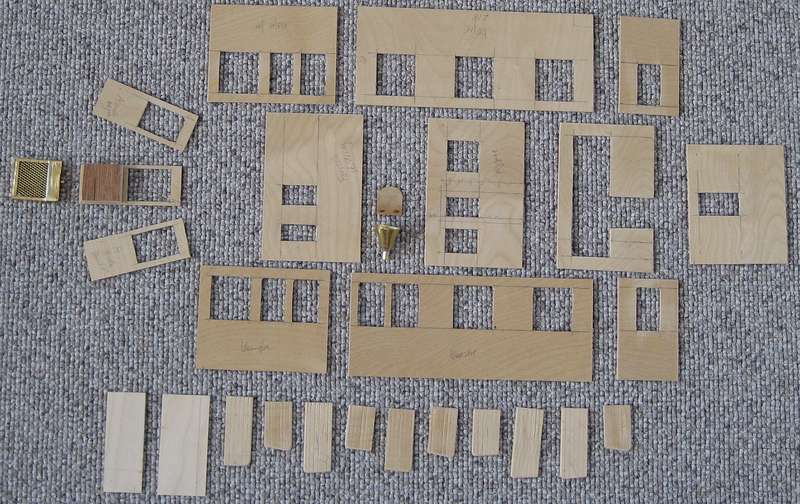

Die Wände sind (leider) ohne Laserwerkzeuge schon von 2 mm Sperrholz entstanden, soll mit 0,7 mm Teak Leisten bekleidet werden.

TFJ M1 Sperrholz (Grønlund)


Hilfe nötig: Die Räder soll eine Laufkreisdiameter von 42 mm haben (Spurweite 64 mm). Kennt jemand Fertig-Teile mit dieser Mass? Es gibt 45 mm bei Strauss (von wo Achslager und Feder kommen soll), aber ich möchte gern Massstablich sein.

[MartinS]

Edit: Bitte löschen, wird per PM geklärt.

[Davaaser]

Hallo Jens,

wenn es auch 43mm sein dürfen, und du Geduld hast, da meistens Lieferung etwas dauern kann,
dann setze dich mal mit folgender Adresse in Kontakt.

http://www.schmalspurgartenbahn.com/bah ... aeder.html

Gruss,
Ernst

[Grønlund]

Hallo Martin und Ernst,
Danke euch für Hinweise, sehr Wertvoll!
Weitere Baubericht folgt in dieser Draht.
Wenn jemand mehr über Thisted-Fjerritslev Jernbane erfahren will ist
http://www.baner-omkring-aalborg.dk/?Th ... v_Jernbane sehr informativ (google translate hilft....).

[Grønlund]

Mit gute Hilfe von "Surgical tape" habe ich die erste Probemontage durchgeführt. Die meisten Masse und Winkeln sind korrekt, HU! Der Fritz scheint sehr neugierig zu sein, er soll sich zu Triebwagenführer weiterausbilden.
TFJ M1 Montagetest (Grønlund)

Wände mit hilfe von Tape erste Mal montiert.

[Grønlund]

Weiter geht's - nun mit Teak-Bekleidung aussen. Noch mit Klebeband zusammen gefügt.
Hoffe, dass mein Radsatz-Lieferant liest mit und sieht, dass ich schon die Räder brauchen soll...

IMG_4892_temp (Grønlund)


Innen fehlt noch die Klap-Bänke bei der Türen.

IMG_4894_temp (Grønlund)


In meine Dias-Sammlung gibt es Fotos von der Stilllegung in 1969, hier eine ähnliche Innenansicht von TFJ C5 (2-Achsiger Personwagen).


Personwagen TFJ C5 (Grønlund)

Innenansicht

[Grønlund]

Ich melde mir wieder mit eine Status:
Der M1 rollt - noch fehlt die Puffer, motoriesierung und weitere "Details". Die Teile sind vor Handen, aber meine kleine Landwirtschaft kriegt viel Zeit.

TFJ M1 auf Gleise (Grønlund)


Im ersten Hälfte vorriges Jahrhundert transportierte Thisted-Fjerritslev Jernbane grosse Mengen von Kalk von Hillerslev Kalkværk zu der Kalk-Brennofen in Klim. Offne Güterwagen waren in Einsatz, und ich musste ein Litra K bauen (hier fehlt noch was auch...):

TFJ K2 mit Kalk von Hillerslev Kalkværk beladen (Grønlund)


PS: Die Gleise sind sehr provisorisch gelegen, "kommt auch"....

[Bust]

Hallo Jens,
Das sieht doch schon richtig gut aus! Ein kleines Stück dänische Eisenbahngeschichte rollt wieder. Da ich mich für die nächsten Monate in Dänemark aufhalte, beschäftige ich mich damit nämlich auch ein wenig.

Über den Litra K würde ich gerne mehr erfahren. Ist der Wagen-aufbau aus Holz entstanden? Sind die Bretterfugen eingeritzt? Auf jeden Fall ist er dir super gelungen.

Tak at vi alle må se dine modeller.
Hilsen fra København

[Grønlund]

Moin Bust,

Danke für deine Rückmeldung.

Der Wagen ist auf eine Rahmen aus Ms U-Profil 4x8 mm von 4 mm (Boden) und 2 mm (Wände) gebaut. Die Bretter sind also geritzt! Die Holzprofile auf der Aussenseite sind 1x3 mm Kieferholz.

Oben fehlt noch eine Güterdecke (Pressenning). Ich habe die Originalzeichnung von Litra K und Q (geschlossene Güterwagen) in meine Galerie gespeichert.

Spannend, dass du in Dänemark bist. Wenn es Zeit für Eisenbahn-Geschichte gibt, sollst du unbedingt diese 2 Quellen kennen (ich sehe, dass du Dänisch beherscht...):

http://www.evp.dk/
http://www.baner-omkring-aalborg.dk/?Th ... v_Jernbane

Es gibt viele andere, wenn du magst...
