Pufferstößel nach DIN in 1:13,3 für LGB-Loren

[Fuchs301]

Hallo Feldbahnfreunde des Maßstabs 1:13,3,

Damit meine Feldbahnloks auch endlich mal ein paar Loren bekommen, wurden ein paar gebrauchte Sattelbodenloren von LGB beschafft. Die Lore paßt von der Größe her sehr gut zum Maßstab 1:13,3 - nur die Original-LGB-Kupplung konnte natürlich nicht bleiben…

Im Buch "Feldbahnen" von Paul Roloff ist ein Pufferstößel nach DIN5964 beschrieben. Hieran angelehnt habe ich meine Puffer konstruiert. Ziel war, dass an den LGB-Loren nichts verändert oder angepasst werden muss und dass die vorhandene Befestigungsbohrung genutzt werden kann.

Hier das Ergebnis:

Die Zeichnung:

Pufferzeichnung (Fuchs301)

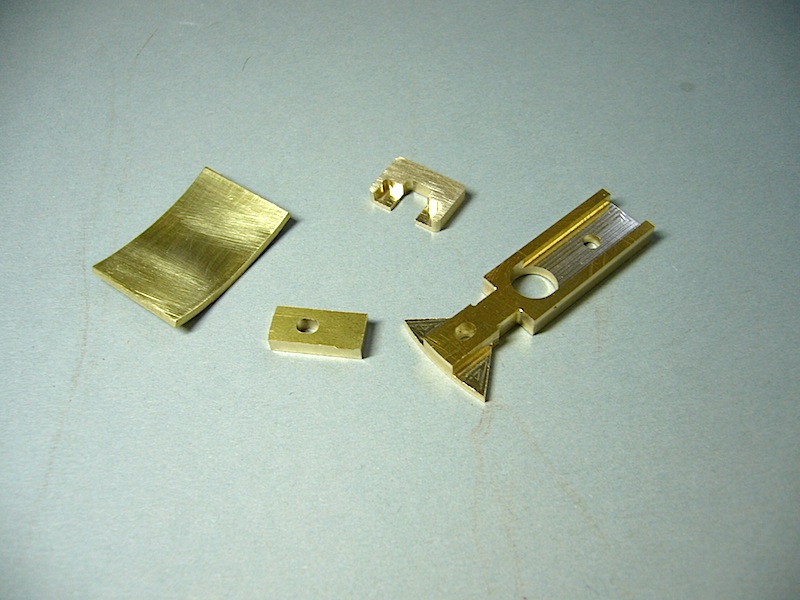

Die Einzelteile: die Pufferplatte ist das Segment eines Messingrohres

Puffer_1 (Fuchs301)


weich verlötet:

Puffer_2 (Fuchs301)


Fräsen der Pufferplatte:

Puffer_3 (Fuchs301)

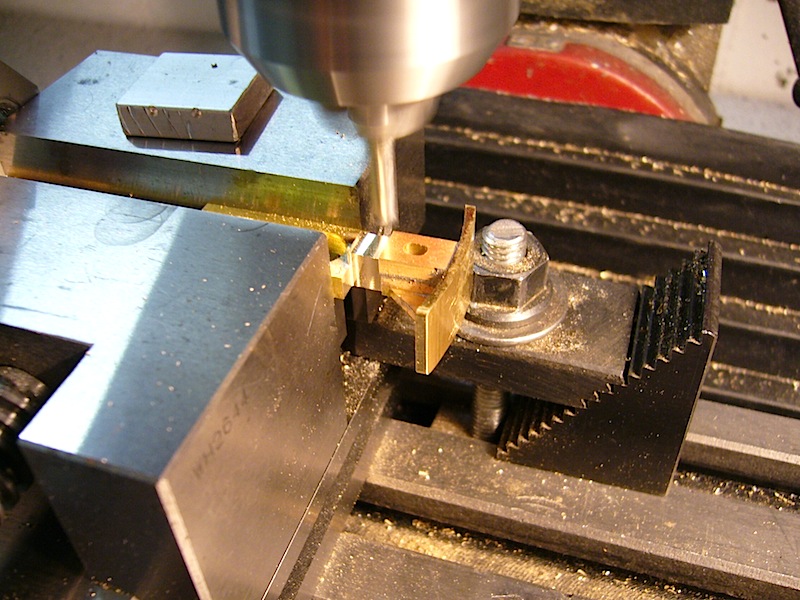

Fräsen der hinteren Verjüngung:

Puffer_4 (Fuchs301)


Fertig montiert und schwarz gebeizt (der Kuppelbolzen stammt aus einem Lorenbausatz in 1:13,3)

Puffer_5 (Fuchs301)


Eingebaut:

Puffer_6 (Fuchs301)



Puffer_7 (Fuchs301)


...und zusammen mit der Deutz-Lok...

Puffer_8 (Fuchs301)


PS: den Puffer auf der gegenüberliegenden Seite der Lore werde ich ca. 5mm länger ausführen,damit der Kuppelbolzen nicht mit dem Klappen-Öffnungsmechanismus der Lore kollidiert...

[Högerbahner]

Hallo Christian

Klasse Aufwertung der im Massstab 1:13 m.E. wirklich sehr brauchbaren Loren-Untergestelle! Habe selbst solche Wagen in Betrieb:

IMGP1354small (Högerbahner)


Habe auch noch etliche Untergestelle zum Verbauen am Lager. Bin deshalb an solchen Puffern schwer interessiert. Denkst Du vielleicht daran, bei Interesse weitere solcher Puffer zu produzieren und an einen 1:13-Buntbahner zu verkaufen?

Bis die Tage

[Jörg Heckhausen]

Guten Abend Christian,

sehr gute Idee mit den Lorenpuffern, das wertet das ganze echt auf.
Du siehst mich echt begeistert. Wohl dem, der eine Fräse hat........
Ich habe meine LGB Loren mal mit Metallachsen aufgewertet und zum kuppeln war mir mal Link und Pin eingefallen.... immer noch besser als Flaschenöffner.

Eine echt tolle Idee und super Umsetzung von dir.
Ich würde mich gerne dem Högerbahner anschliessen, falls die Puffer mal in Serie
gehen sollten !!!

Grüsse aus dem Emsland sendet der Feld und Kleinbahner Jörg

[Fuchs301]

Hallo Feldbahnfreunde,

vielen Dank an Högerbahner und an Jörg für die lobenden Worte.

Leider muss ich Euch mitteilen, dass ich z.Zt. kein Interesse an einer Serienproduktion habe - mir reicht schon die Herstellung meiner acht Pufferstößel. Es geht hier nicht nur um die Herstellung der CNC-Teile, sondern es ist danach noch einiges an Handarbeit an den Teile; und danach sollen die Teile ja auch noch bezahlbar bleiben...

Ziel meines Bauberichtes war es, eine Anregung zum Nachbau zu geben. Daher habe ich auch meine Zeichnung mit veröffentlicht und die Herstellung relativ ausführlich beschrieben...

Ich hoffe auf Euer Verständniss hierfür...
