Re: Ziegelei-Lore IIf

Beitrag von Marcel »

highmichl hat geschrieben:Habe ich !
Am Montag bin ich wieder im Gau unterwegs und wenn es nicht gerade schneit kann ich auch die Maße abnehmen. Soll das etwa dein 3. Wagen werden?
Hallo Michl

Besten Dank für deine weiteren Bilder. Auch wenn es hier gerade schneit, hoffe ich, dass du die Finger nicht gerade abfrierst, um am Montag ein paar Masse zu nehmen. Mir würde der Querschnitt des U-Profiles und die Masse der Pufferbohle bereits reichen. So wie es aussieht, sind alle Teile der Lore verschraubt. Speziell fasziniert mich die einfache Konstruktion des Wagens, sowie die ungewöhnliche Farbgebung.

Eigentlich ist mein 3. Wagen bereits verplant, aber vielleicht schiebe ich diesen Wagen dazwischen :wink: . Allerdings werde ich mich erst Ende November wieder mit dem Wagenbau befassen, denn Mitte November bin ich als Aussteller an den Expo-Trains in Luxemburg, bis dahin will ich an den Baustellen auf meinen Modulen weiterbasteln.
Benutzeravatar
highmichl
Buntbahner
Buntbahner
Beiträge: 725
Registriert: Mo 26. Feb 2007, 18:25
Wohnort: Rosenheim

Re: Feldbahn Lorenvarianten

Beitrag von highmichl »

Hallo zusammen,

ich hab mal die wichtigsten Maße genommen:

Länge 2000mm;
Breite 870mm;
Langträger-U-Profil: Höhe 150mm; Tiefe 60mm; Materialstärke 8mm
Radstand 1000 mm

Ich hab hier noch ein paar Details mit Maßen eingelagert
fotos/showgallery.php?cat=7405&ppuser=2876&password=

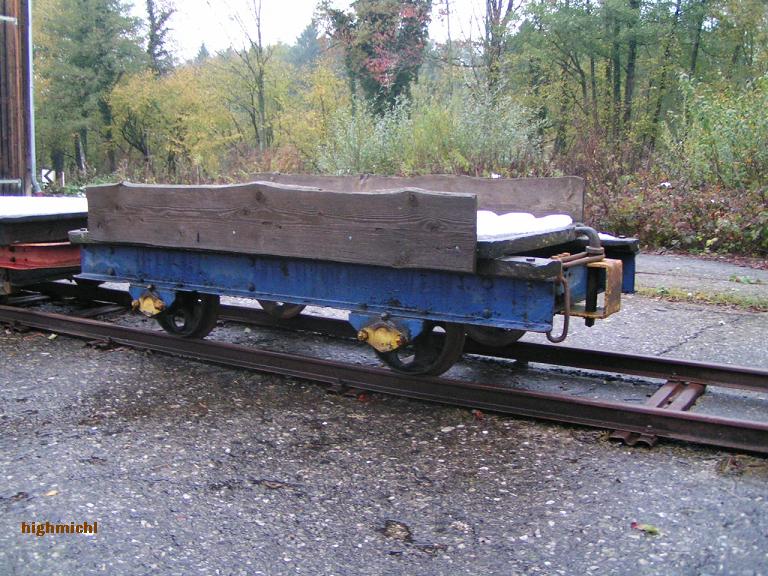

F_7 (highmichl)

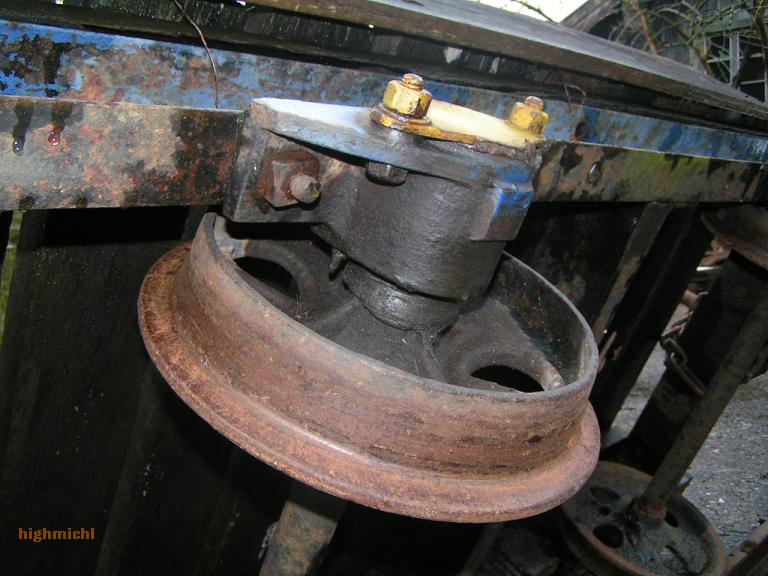

F_9 (highmichl)


Servus

Gruß Michl
Benutzeravatar
Marcel
Buntbahner
Buntbahner
Beiträge: 2970
Registriert: Sa 1. Mär 2003, 17:44
Wohnort: Hägglingen / Schweiz
Kontaktdaten:

Re: Feldbahn Lorenvarianten

Beitrag von Marcel »

Hallo Michl

Vielen Dank für deine zusätzlichen Angaben und Masse, sowie deinen Kraftakt, damit wir auch etwas von der Unterseite zu sehen bekommen :shock:
Benutzeravatar
Jenbacher
Beiträge: 19
Registriert: Di 27. Mär 2007, 18:27
Kontaktdaten:

Re: Feldbahn Lorenvarianten

Beitrag von Jenbacher »

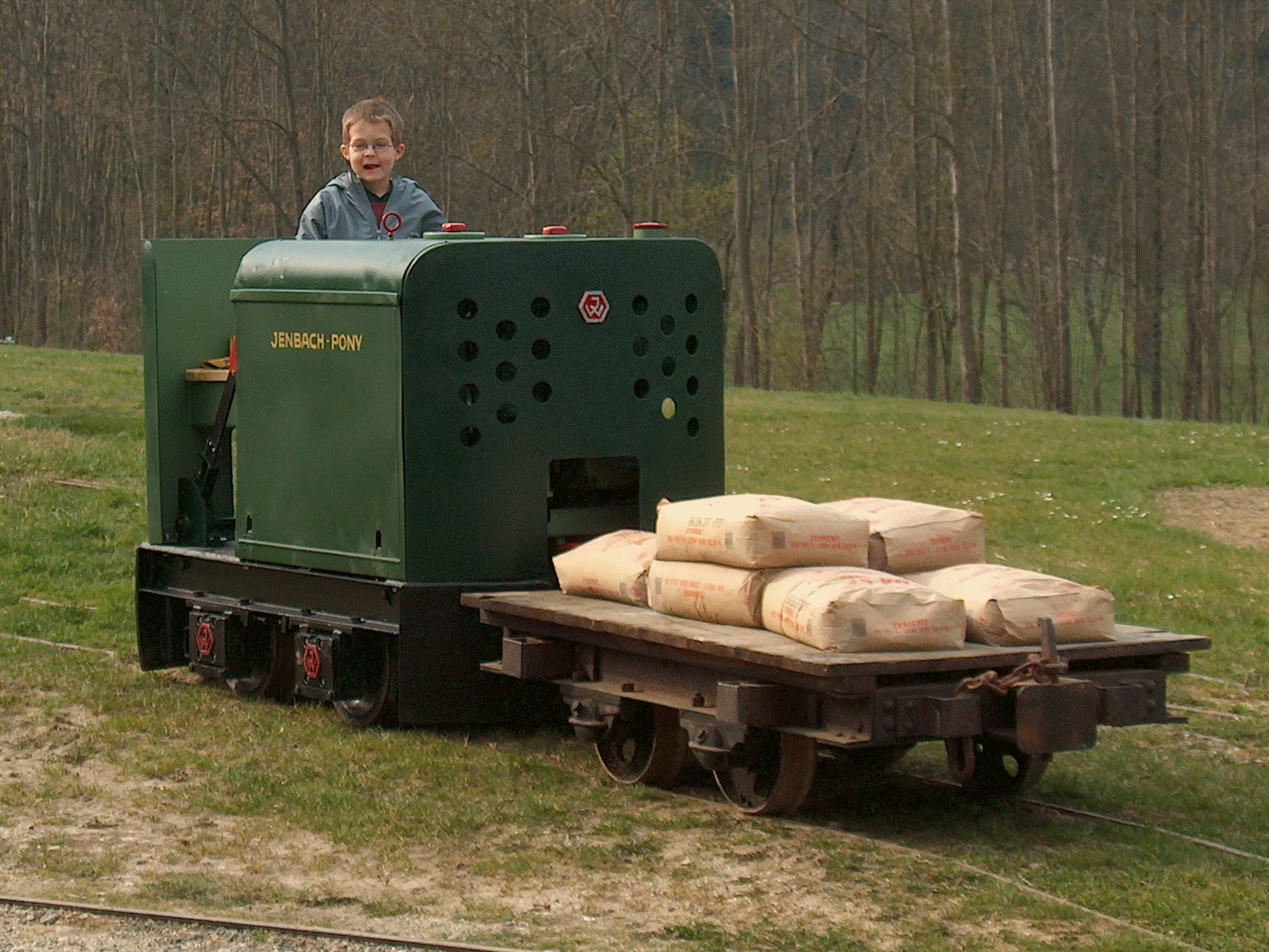

Hier noch ein Beitrag für die Freunde eckiger Loren!
