Stubweiche

[Horst.G]

Hallo US Freunde

Für mein F / Fn3 Diorama beabsichtige ich eine Stubweiche einzubauen.
Die Schablone habe ich, mir geht es nur um den Stellstrang /Stellschwelle.
Speziell die Lagerung ob Anschläge oder nicht.,Art der Gleitplatten u.s.w.

Kann mir jemand mit Fotos oder genauen Zeichnungen weiterhelfen ?

Horst.G

[Bremsklotz]

Hallo Horst,

vielleicht könntest du mal eine Skizze reinschieben, wo die grundsätzliche Geometrie erkennbar ist. Für die Kollegen habe ich mal eine 'Stubweiche', besser: Stub Switch, also eine Weiche ohne Zungen und Herzstück samt Radlenker, aus der Wiki herausgeholt:

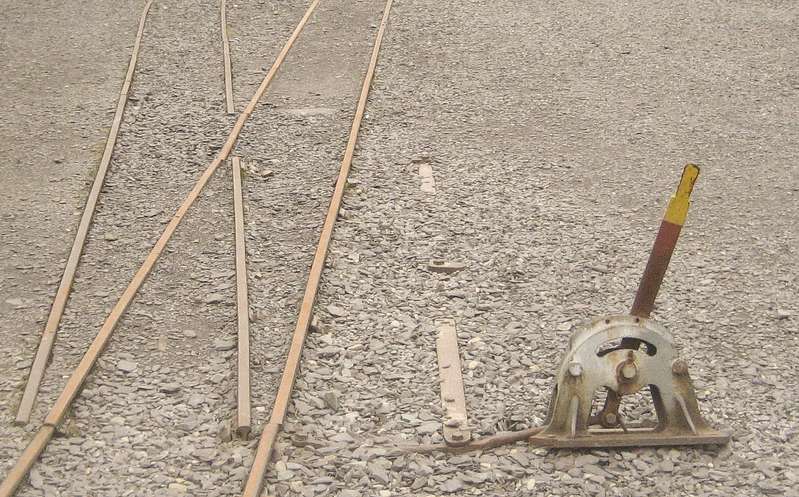

Stub Switch (Bremsklotz)


Es sind leider keine Schwellen zu sehen, und es ist kein amerikanisches Vorbild, sondern stammt aus dem 'Welsh_Slate_Museum', aber das Prinzip ist überall das gleiche.

Es gibt eine Bauanleitung im PDF-Format für eine Schleppweiche, hier im Forum. Außerdem eine Funktionsskizze für eine sächsische Weiche mit beweglichem Herzstück oder so ähnlich, wie auf dem Foto. Ich bin noch am kramen ...

So, hier ist sie: die Weiche ist eine Schleppweiche, die Skizze ist von Bahn-Stephan und das Vorbild liegt in Zwenkau/Sachsen. Es geht um die Mechanik, Stephan hat sie herausgearbeitet und schön dargestellt.

modellbau/download.php?id=3216


Grüße
Hans-Peter

[Horst.G]

Hallo

Diese Weichenart ist es nicht, sondern die wie eine normale Weiche ausieht, nur keine Zungen hat, da der Gleisstrang bewegt wird. Von der Bauart fast wie
das Foto, aber mit einem Herzstück.

Horst.G

[Sandbahner]

Hallo Horst,
bei "Google" gibt es eine Menge Bilder.
Hier mal stellvertretend einen Link .

MfG

Sandbahner

Ich habe mal deine Link verkleinert .
Jetzt passt das Format der Seite wieder

Christoph

[Bremsklotz]

Allright,

ich google ja gern für dich ... Guckst du hier:

http://wenz-modellbau.eshop.t-online.de ... cts/wm0366

Das wäre jetzt Regelspur, drei verschiedene, ausgesprochen schlanke Weichen mit amerikanischer Schwellenlage, mit Herzstück, aber wie's aussieht, ohne Zungen. Die Vergrößerung gibt es nicht her, aber der Beschreibung nach müßten sie es sein.

Ich habe in Google nach 'Stub switch' gesucht, 1.450.000 Treffer. Solltest du vielleicht auch mal machen ...

Grüße
Hans-Peter

[theylmdl]

Hallo Hans-Peter!

"stub switch" in Anführungszeichen und mit kleinem "s" vorne bringt nur noch 1.210 Treffer, das macht's ein wenig übersichtlicher . "stubs" können noch allerlei andere Dinge sein, und "switches" noch sehr viel mehr .

@Horst.G: Meinst Du eine Schleppweiche?
Beispiel: fotos/showphoto.php?photo=7294 .

Gelenkige Grüße,

[Bremsklotz]

Hallo Thomas,

da hast du zweifellos Recht ... eigentlich wollte ich mit Pluszeichen, aber das ist irgendwo in der Versenkung verschwunden ...

Grüße vom
Stummelklotz ... äh ... Bremsstummel !

[theylmdl]

Na, und wo wir gerade so nett am plauschen sind, schubsere ich das Teil 'mal von "Elektrik" nach "Vorbilder" zum Kollegen Baumschulbahner .

<ächz> ist die Weiche schwer -
Thomas

[Waldbahner a.D.]

Hi, hier mal eine Anregung, wie ich meine Schleppweichen gebaut habe... allerdings in Xe

Gruß, Gerd

[Bremsklotz]

Hallo Gerd,

sehr handlich !

Im Ernst: Deine Weiche entspricht - bis auf die weit auseinander liegenden Schwellen - genau der Profilanordnung, wie sie auf der von mir zitierten Seite von Wenz als Strichzeichnung abgebildet sind. Sehr saubere Arbeit, aber das ist ja bei dir nichts Neues ...

Grüße
Hans-Peter
