Hier wurde doch nach den Abmessungen der Neigungsanzeiger gefragt, also habe ich Heinzelmännchen bzw. die Brockenhexe beauftragt, die Schilder auszumessen,.
Leider sind sie von Dir gestört worden und sie mußten ihren Meterstab zurück lassen !
Größe der weißen bzw. schwarzen Markierung beträgt sicherlich je 10mm, sodaß die Maße durch Dein Foto gut abzuschätzen sind.
Gruß
Viehdokter
"Viehdokter"
Dr.Michael Dörnfeld
Modelle: Zweiwegeunimog, Cargosprinter, Culemeyer im Maßstab 1:12/1:11 Spur 5Zoll
Viehdokter hat geschrieben:... also habe ich Heinzelmännchen bzw. die Brockenhexe beauftragt, die Schilder auszumessen,.
...Größe der weißen bzw. schwarzen Markierung beträgt sicherlich je 10mm, sodaß die Maße durch Dein Foto gut abzuschätzen sind.
Hallo,
ganz genau, 1cm je Quadrat und 10cm je schwarzen bzw. weißen Balkenabschnitt. Leider waren die Heinzelmännchen etwas konfus drauf und haben die Maßbänder auf der Rückseite angelegt. Da muß man beim Nachbau natürlich auf das evtl. falsche Vorzeichen achten...
Erst einmal vielen Dank für das Messen der Neigungsanzeiger, Prellbock!!!
Ich habe daraufhin heute mal ein bisschen gezeichnet und mit der CNC-Fräse erste Versuche gemacht. Dies ist mein erster Versuch in Messing, es gab auch noch einige Probleme, deswegen ist der Versuch (noch) nicht ganz sauber gearbeitet...
Hier mal ein paar Fotos vom ersten Teil, das zweite ist bereits gezeichnet, aber noch nicht gefräst.

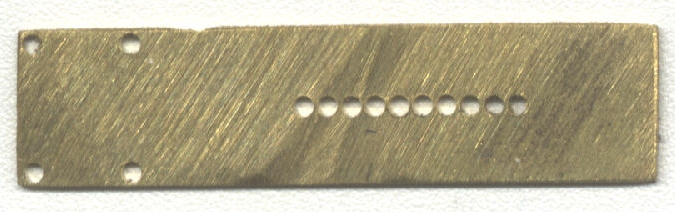

Erste Versuche - 1 (SoBi)

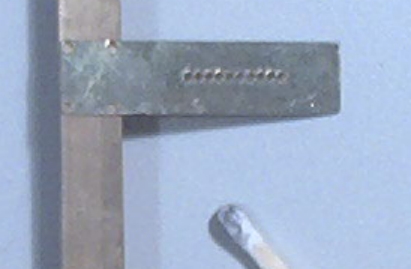

Erste Versuche - 2 (SoBi)

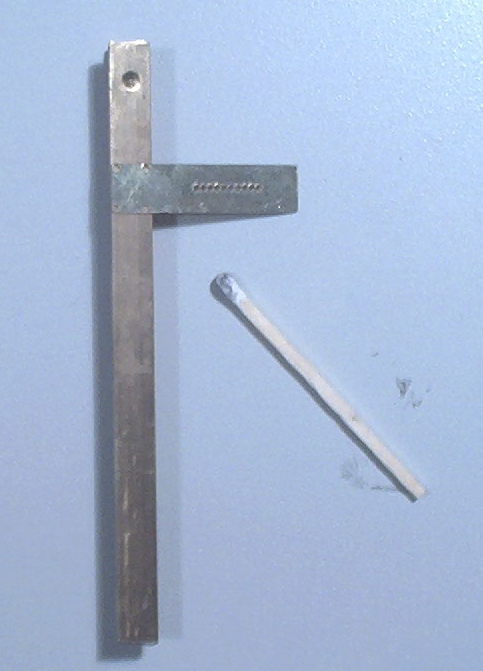

Erste Versuche - 3 (SoBi)
Wenn ich morgen dazu komme, werde ich weiter experimentieren und weiter berichten!

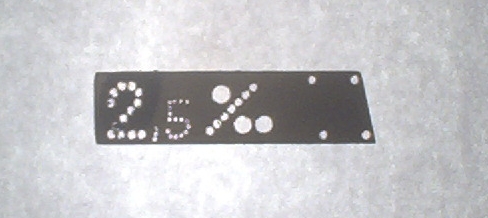

Hab etwas weiter gebastelt... Hier nun der zweite etwas anspruchsvollere Anzeiger, aufgenommen vor "künstlicher Sonne", denn so kommen die kleinen Löcher am besten zur Geltung:
Erste Versuche - 4 (SoBi)
Entschuldigt die schleche Bildqualität, nur eine bessere Digicam hab ich leider nicht.
Prellbock hat geschrieben:Hi SoBi,
jetzt kannst Du Otter bestimmt erklären, wie das mit den Schrotkugeln ist . Für die großen Löcher mußtest Du sicher Kanonenkugeln nehmen
Hi Prellbock,
nö, die großen Löcher nagt Hamster Hermann in das Schild. Dazu musst Du nur Nutella mit Nussgeschmack in eine Patrone des Tintenstahldruckers füllen und die Löcher aufdrucken. Der Hamster nagt die dann aus. Die Kerlchen können bei Nüssen ja nicht widerstehen....
Ach ja: Das letzte von den Teilen, das ich gesehen habe, war am 1. Mai in Drei Annen Hohne, Ausfahrtgleis zur Brockenbahn.
Der erste Versuch ist doch schon prima gelungen, bei den Dingern kommt es auch glaube ich nicht auf dem Zehntelmillimeter an, die haben schon immer eher handgedengelt ausgesehen.
mmel
. Für die großen Löcher mußtest Du sicher Kanonenkugeln nehmen
Viele Grüße, fido
