KÖF II Getriebe

[anoether]

Moin, hoffentlich nervt die Angelegenheit nicht allzu sehr ...

Ich bin jetzt am Beispiel der hier gezeigten Köf 4737 mal (obwohls wirklich nicht mein Thema ist) in die Geschichte der DB - Um- und Neubauloks "eingetaucht":


Andreas G.

Köf 4737 (eine der ursprünglichen Versuchsloks mit Jahns-Thoma Getriebe) bekam 1964 ein Voith-Turbogetriebe L33 (dieses Getriebe wurde von 1949 bis 1967 als Ersatz für die ursprünglich vorhandenen Rädergetriebe in insgesamt 337 Kleinloks eingebaut).
Und Du hast ganz recht, Tobi - das Ritzel dieses Getriebes sitzt 295mm über den Radachsen. In 1:22,5 "gewaltige" 6.5mm Unterschied ... (hoffentlich fordert Deine Getriebe-Kundschaft nun keine Mängelbeseitigung ein ... ).

Okay, Spaß beiseite:
Persönlich finde ich an dieser Geschichte weitaus interessanter, dass der Einbau dieses (um immerhin 400kg leichteren) Getriebes in Verbindung mit dem leistungsstärkeren Motor ein neues Reibungsgewicht erforderte.

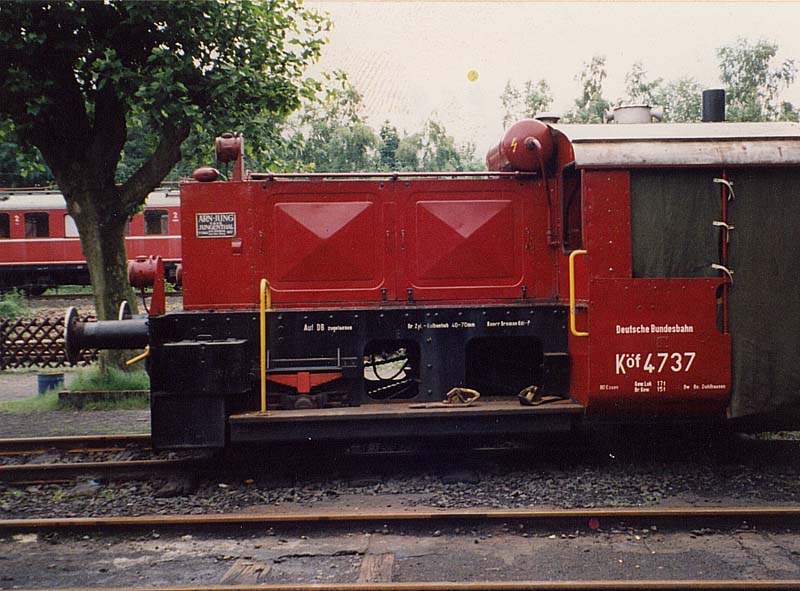

Auf dem Foto erkennt man ganz gut, wo die mit Flußspat gefüllten Ballastkästen sitzen: unter den Rangiertritten und der Batterie.

Mit den bei DB und DR erfolgten Umbauten entfernte man sich demnach nicht nur äußerlich (u.a. geschlossenes Führerhaus) von der Einheitslok.

Gruß Andreas

[Tobi]

Hallo Andreas,

besten Dank für die ausführlichen Infos!

(hoffentlich fordert Deine Getriebe-Kundschaft nun keine Mängelbeseitigung ein ... ).

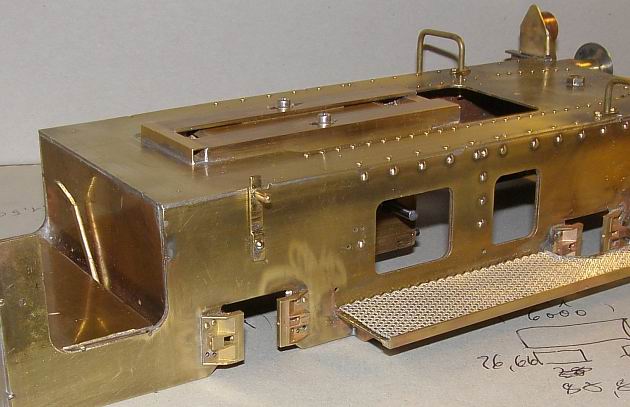

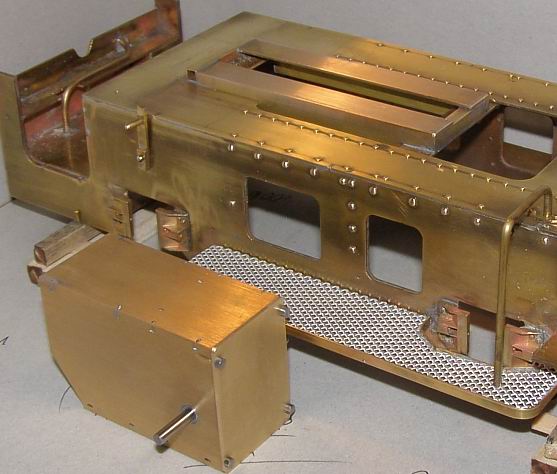

Ich verweise auf deine (vorbildgerechte) Befestigungsvariante, dann ist auch ein 6,5mm höheres Ritzel kein Problem:


Bild von Andreas

Die Köf-Getriebe sind zu den Bestellern unterwegs.
Ich bitte um eine PN nach Erhalt des Getriebes.

[bkm]

Hallo,

nö mich nervt das Thema nicht.
Wahrscheinlich nerve eher ich.

Mein Interesse An der Ritzelhöhe daher.
Hab auch eine Getriebehalterung konstruiert in der das Getriebe horizontal mittels Langloch 5 mm und vertikal 7 mm über Spacer verschiebbar ist.
Je nach dem wie rum das Getriebe dann eingebaut wird ergeben sich zig Abstände.
Da sollte für jede Lok was dabei sein.
Bild stelle ich ein wenn ich das Getriebe habe und damit die genauen Maße.

[Harald]

Hallo Tobi,

meine Getriebe sind gerade angekommen,
hat zwar lange gedauert, aber ich muss sagen, dass Warten hat sich gelohnt
Super Arbeit

Vielen Dank

[Eisenbahnfreak]

Hallo Tobi,

gestern sind auch bei mir die bestellten Getriebe eingetrudelt!

Sehen klasse aus, laufen ruhig. Super Arbeit, danke an alle Beteiligten!

Einen schönen Tag noch,
Joachim

[fido]

hat zwar lange gedauert, aber ich muss sagen, dass Warten hat sich gelohnt

Hallo Harald,

das freut uns sehr, vielen Dank. Die Wartezeit lag hauptsächlich an der Serie der Prototypen, da wir zum einen einen problemlosen Antrieb liefern wollten, aber auch bei der kleinen Serie nichts schief gehen sollte. Für die Serie war erst das 4. oder 5. Getriebe gut genug...

Vielleicht mag Tobi noch etwas zur Montage sagen, dann das war auch nicht ohne.


Hallo Joachim,

vielen Dank

[Tobi]

Hallo zusammen,

Vielleicht mag Tobi noch etwas zur Montage sagen, dann das war auch nicht ohne.

aber gerne.

Pro Getriebe benötige ich inkl. Löten, Waschen, Sandstrahlen, Gleitschleifen, Aufreiben, Gewindeschneiden, Drehen der nötigen Bauteile, Kürzen der Schrauben und Montage der Bauteile etwa 3 bis 4 Stunden zur Montage, je nach Tagesform. Entwicklungszeit verlangte auch die Befestigung der Getriebe. Die Lieferung der Faulhaber-Motoren dauerte rund drei Monate. Wie Fido schon schrieb, waren zusätzlich einige Prototypen nötig. Das alles hat zur langen Wartezeit beigetagen.

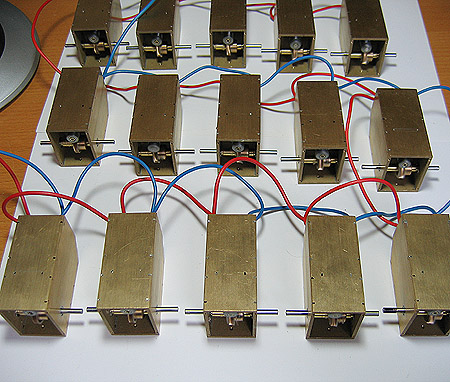

Um Zeit zu sparen, habe ich die Getriebe gleichzeitig je eine Stunde vorwärts/rückwärts einlaufen lassen:



Vielen Dank, dass euch die Getriebe gefallen!
Es würde nicht nur mich freuen, Bilder der eingebauten Getriebe zu sehen.

[bkm]

Hallo,

mein Getriebe ist heute auch angekommen.

Gute Arbeit, passt auch super in meine alternative Halterung.



Danke an alle an der Herstellung Beteiligten.

[bkm]

Hallo,

OK das Getriebe ist in der Lok.



Längen und über Distanzbleche auch höhenverstellbar, kann ja bei einem Kettenantrieb nicht schaden.

Ich nerve aber gleich weiter, hat in letzter Zeit einer von euch Kontakt zu Herrn Hettler gehabt?

Hab vor 4 Tagen eine E-Mail wegen der Ketten versandt, aber bis heute keine Rückmeldung.

[bkm]

Huhu,

spielt keiner mehr mit

suche immer noch Kontakt zu Herrn Hettler, hat da keiner einen Tipp
