Re: Übungsmodul: Auf dem Weg zur Plettenberger Kleinbahn
Hallo Ihr Beide,
Glückwunsch - finde ich toll!
Als ich die unbeleuchteten Lampen kürzlich betrachten konnte, war ich schon erstaunt, wie klein sie sind..... und dann jetzt beleuchtet - Super
Aber eine Sache finde ich verwunderlich, wenn ich Eure beiden Fotos vergleiche:

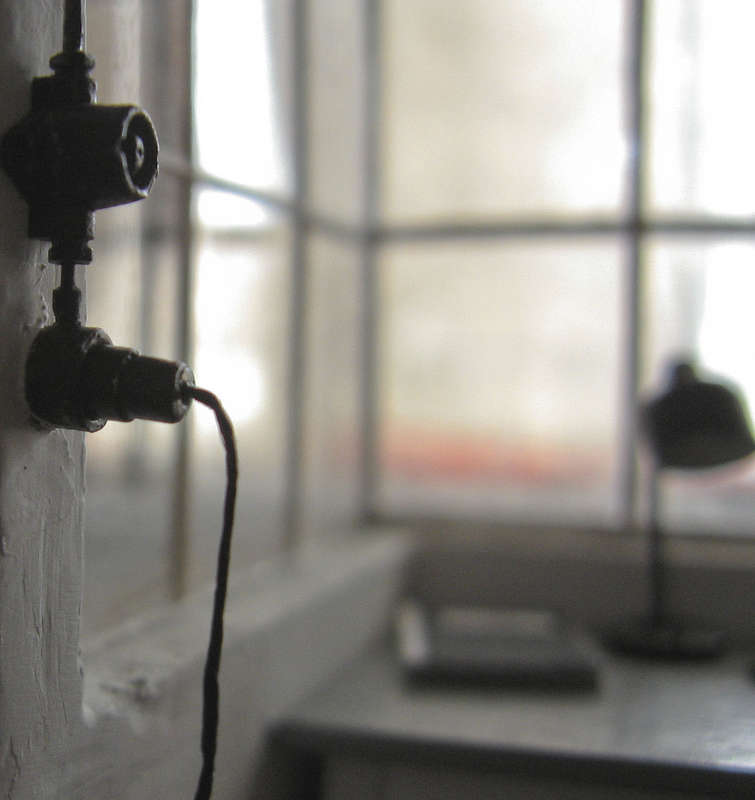

Foto A: Stecker in der Wand - Lampe leuchtet nicht.
Foto B: Habt Ihr es tatsächlich geschafft, in die Lampe noch einen Mini-Miniatur-Akku unterzubringen
Glückwunsch - finde ich toll!
Als ich die unbeleuchteten Lampen kürzlich betrachten konnte, war ich schon erstaunt, wie klein sie sind..... und dann jetzt beleuchtet - Super
Aber eine Sache finde ich verwunderlich, wenn ich Eure beiden Fotos vergleiche:
Foto A: Stecker in der Wand - Lampe leuchtet nicht.
Foto B: Habt Ihr es tatsächlich geschafft, in die Lampe noch einen Mini-Miniatur-Akku unterzubringen
Viele Grüße
Frithjof
Frithjof
- Helmut Schmidt
- Buntbahner
- Beiträge: 3967
- Registriert: Mo 24. Feb 2003, 21:23
- Wohnort: Barsinghausen
- Kontaktdaten:
Re: Übungsmodul: Auf dem Weg zur Plettenberger Kleinbahn
Hallo Frithjof,
erst einmal Dank für die Anerkennung.
Aber da gibt es offensichtlich gerade ein Problem mit der Sicherung.
Denn der Schalter der Deckenlampe steht auch immer noch auf ein und die leuchtet nicht mehr.
Da muss der Pförtner seine Schreibtischlampe offensichtlich wo anders angeschlossen haben, damit er wenigstens etwas Licht hat.
erst einmal Dank für die Anerkennung.
Aber da gibt es offensichtlich gerade ein Problem mit der Sicherung.
Denn der Schalter der Deckenlampe steht auch immer noch auf ein und die leuchtet nicht mehr.
Da muss der Pförtner seine Schreibtischlampe offensichtlich wo anders angeschlossen haben, damit er wenigstens etwas Licht hat.
Helmut Schmidt
Re: Übungsmodul: Auf dem Weg zur Plettenberger Kleinbahn
Hallo Helmut,
dass die Deckenlampe nicht funktioniert liegt wohl eher daran, dass der Elektiker die Zuleitung noch nicht montiert hat. Nach rechts zur Deckenlampe, nach unten zum Lichtschalter und der Steckdose und von links nix. Von hinten in diese Abzweigkästen gab es nicht. Übrigens müsste die Zuleitung zur Deckenlampe wie an der Wand befestigt sein. Einfach Klasse ist, dass die Steckdose ohne Schutzkontakt, wie es sie in den 50-ziger Jahren gab, nachgebildet wurde.
Volker
dass die Deckenlampe nicht funktioniert liegt wohl eher daran, dass der Elektiker die Zuleitung noch nicht montiert hat. Nach rechts zur Deckenlampe, nach unten zum Lichtschalter und der Steckdose und von links nix. Von hinten in diese Abzweigkästen gab es nicht. Übrigens müsste die Zuleitung zur Deckenlampe wie an der Wand befestigt sein. Einfach Klasse ist, dass die Steckdose ohne Schutzkontakt, wie es sie in den 50-ziger Jahren gab, nachgebildet wurde.
Volker
- Helmut Schmidt
- Buntbahner
- Beiträge: 3967
- Registriert: Mo 24. Feb 2003, 21:23
- Wohnort: Barsinghausen
- Kontaktdaten:
Re: Übungsmodul: Auf dem Weg zur Plettenberger Kleinbahn
Hallo Volker,
vielen Dank für den guten Hinweis, jetzt ist auch mir klar warum die Deckenlampe nicht brennt und die Schreibtischlampe an anderer Stelle angeschlossen wurde.
vielen Dank für den guten Hinweis, jetzt ist auch mir klar warum die Deckenlampe nicht brennt und die Schreibtischlampe an anderer Stelle angeschlossen wurde.
Helmut Schmidt
Re: Übungsmodul: Auf dem Weg zur Plettenberger Kleinbahn
Hallo Helmut,
dann hoffe ich mal, dass ihr nach dem Messetermin Dortmund dem Elektriker sagt, was noch alles zu machen ist. Allein vom Arbeitsschutz geht es ja garnicht, dass sich bei Arbeitsbeginn/-ende der Pförtner bei Dunkelheit bis zu seinem Schreibtisch vortasten muss um die Schreitischlampe einzuschalten.
Volker
PS: Habt ihr die Injektionsnadeln geglüht bevor sie gebogen wurden? Und womit wurden sie getrennt?
dann hoffe ich mal, dass ihr nach dem Messetermin Dortmund dem Elektriker sagt, was noch alles zu machen ist. Allein vom Arbeitsschutz geht es ja garnicht, dass sich bei Arbeitsbeginn/-ende der Pförtner bei Dunkelheit bis zu seinem Schreibtisch vortasten muss um die Schreitischlampe einzuschalten.
Volker
PS: Habt ihr die Injektionsnadeln geglüht bevor sie gebogen wurden? Und womit wurden sie getrennt?
- Helmut Schmidt
- Buntbahner
- Beiträge: 3967
- Registriert: Mo 24. Feb 2003, 21:23
- Wohnort: Barsinghausen
- Kontaktdaten:
Re: Übungsmodul: Auf dem Weg zur Plettenberger Kleinbahn
Hallo Volker,
ja da kann oder muss sicher noch einiges gemacht werden und das alles nur zur Übung.
Ein Heizkörper fehlt sicher auch noch.
Nun aber zu deinen Fragen:
Die Nadeln wurden nicht geglüht sondern in der Lehre mit Unterstützung dieser Zange gebogen.
Durch die Rundung und die Hohlkehle geht das sehr gut.
Abtrennen tue ich die Injektionsnadeln mit solch einer Trennscheibe.
Diamatierte Trennscheibe.
ja da kann oder muss sicher noch einiges gemacht werden und das alles nur zur Übung.
Ein Heizkörper fehlt sicher auch noch.
Nun aber zu deinen Fragen:
Die Nadeln wurden nicht geglüht sondern in der Lehre mit Unterstützung dieser Zange gebogen.
Durch die Rundung und die Hohlkehle geht das sehr gut.
Abtrennen tue ich die Injektionsnadeln mit solch einer Trennscheibe.
Diamatierte Trennscheibe.
Helmut Schmidt
- Hydrostat
- Buntbahner
- Beiträge: 5655
- Registriert: Sa 7. Jul 2012, 20:59
- Wohnort: Wiesbaden
- Kontaktdaten:
Re: Übungsmodul: Auf dem Weg zur Plettenberger Kleinbahn
Hallo zusammen,

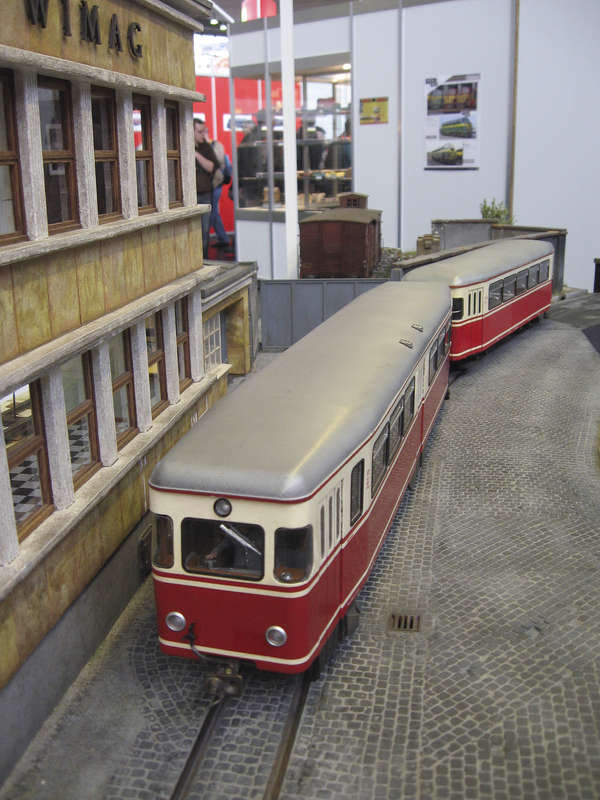

ich bin wieder aus Dortmund zurück - es war sehr schön und ich habe mich ganz besonders über die Gespräche mit den Buntbahnern gefreut, die zu uns an den Stand bei den Straßenbahnfreunden Hemer gekommen sind! Leider habe ich nicht alle persönlich sprechen können.
Dass Helmut gleich am ersten Tag mit der Erleuchtung ankam, muss ich ja eigentlich nicht mehr erwähnen.
Dass ich mir ob Eurer Kommentare abends beim Surfen am Hotelrechner dann innerlich einen Wolf gelacht habe (nein, nicht den, den anderen) aber schon. Ihr habt Probleme! Herrje, die Wand ist doch bündig an der Verteilerdose geschnitten - soll denn das Zuleitungskabel offen daliegen, dass gleich jeder eine gewischt bekommt?
Und die Affenschaukel an der Decke - da hat Volker vollkommen Recht. Die muss aber erstmal so bleiben. Es sei denn, Frithjof liefert mir endlich mal zweiteilige Schraubschellen. Die einteiligen bekomme ich nicht mehr über's Kabel.
Und bitte hört auf mit dem Quatsch, dass Ihr Euch nicht mehr traut, etwas zu zeigen. Wenn das nicht eine Menge anderer Leute getan hätten (etwas zeigen), gäbe es hier vermutlich nichts zu lesen.
Und jetzt wollen wir die Schnarchnase von Pförtner mal mit einem bösen Blick bedenken.
Der muss nämlich erstmal das Tor schließen.
Damit dann endlich der Zoch kött.
Schönen Gruß
Volker
ich bin wieder aus Dortmund zurück - es war sehr schön und ich habe mich ganz besonders über die Gespräche mit den Buntbahnern gefreut, die zu uns an den Stand bei den Straßenbahnfreunden Hemer gekommen sind! Leider habe ich nicht alle persönlich sprechen können.
Dass Helmut gleich am ersten Tag mit der Erleuchtung ankam, muss ich ja eigentlich nicht mehr erwähnen.
Dass ich mir ob Eurer Kommentare abends beim Surfen am Hotelrechner dann innerlich einen Wolf gelacht habe (nein, nicht den, den anderen) aber schon. Ihr habt Probleme! Herrje, die Wand ist doch bündig an der Verteilerdose geschnitten - soll denn das Zuleitungskabel offen daliegen, dass gleich jeder eine gewischt bekommt?
Und die Affenschaukel an der Decke - da hat Volker vollkommen Recht. Die muss aber erstmal so bleiben. Es sei denn, Frithjof liefert mir endlich mal zweiteilige Schraubschellen. Die einteiligen bekomme ich nicht mehr über's Kabel.
T 20 hat geschrieben:....eigentlich ward Ihr nur zu bequem den Schalter am Lampenfuß
funktionfähig zu machen.Handwerklich dürfte es nämlich Euch kein
Problem bereiten , behaupte ich , nachdem ich diese neuen Bilder sehe !
erleuchtete Grüße
Tobias
Ach kommt, man kann's auch übertreiben. Deswegen habe ich eine vorbildwidrige Körnung auf der Fußunterseite vorgesehen, damit sich der Schalter exakt ausbohren lässt ...Trambahner hat geschrieben:Ich fall vom Glauben ab
Das ist perfekter Modellbau in guter alter Buntbahntradition
Respekt.
Ich freue mich ja darauf, was hier noch so alles kommen könnte.
Und der mit dem Fusschalter find ich auch nicht schlecht, aber 1. April war doch schon...
Und bitte hört auf mit dem Quatsch, dass Ihr Euch nicht mehr traut, etwas zu zeigen. Wenn das nicht eine Menge anderer Leute getan hätten (etwas zeigen), gäbe es hier vermutlich nichts zu lesen.
Und jetzt wollen wir die Schnarchnase von Pförtner mal mit einem bösen Blick bedenken.
Der muss nämlich erstmal das Tor schließen.
Damit dann endlich der Zoch kött.
Schönen Gruß
Volker
I'll make it. If I have to fly the five feet like a birdie.
I'll fly it. I'll make it.
Quiet earth. It's a small world.
Neuerscheinung Ende 2022: Vollendete Baukunst
I'll fly it. I'll make it.
Quiet earth. It's a small world.
Neuerscheinung Ende 2022: Vollendete Baukunst
Re: Übungsmodul: Auf dem Weg zur Plettenberger Kleinbahn
Hallo Volker,
ich möchte die Gelegenheit nochmal nutzen, um dir für deine Mühen zu danken, eure Arbeit so detailiert und gut fotografiert zu präsentieren.
Euer Stand hat mir sehr gut gefallen, das Thema ist sehr interessant und liebevoll umgesetzt.
In 2m muss man halt doch nicht immer zwischen den Primeln im Garten umherfahren!
Es hat mich sehr gefreut, dich mal persönlich kennenzulernen und dein Kunstwerk im Original zu betrachten.
Gruß
Uwe
ich möchte die Gelegenheit nochmal nutzen, um dir für deine Mühen zu danken, eure Arbeit so detailiert und gut fotografiert zu präsentieren.
Euer Stand hat mir sehr gut gefallen, das Thema ist sehr interessant und liebevoll umgesetzt.
In 2m muss man halt doch nicht immer zwischen den Primeln im Garten umherfahren!
Es hat mich sehr gefreut, dich mal persönlich kennenzulernen und dein Kunstwerk im Original zu betrachten.
Gruß
Uwe
- Helmut Schmidt
- Buntbahner
- Beiträge: 3967
- Registriert: Mo 24. Feb 2003, 21:23
- Wohnort: Barsinghausen
- Kontaktdaten:
Re: Übungsmodul: Auf dem Weg zur Plettenberger Kleinbahn
Zuletzt geändert von Helmut Schmidt am Do 1. Mai 2014, 16:29, insgesamt 1-mal geändert.
Helmut Schmidt
- Hydrostat
- Buntbahner
- Beiträge: 5655
- Registriert: Sa 7. Jul 2012, 20:59
- Wohnort: Wiesbaden
- Kontaktdaten:
Re: Übungsmodul: Auf dem Weg zur Plettenberger Kleinbahn
Hallo zusammen,
Helmuts Beleuchtungsaktion ist kaum noch etwas hinzuzufügen, außer dem hier:

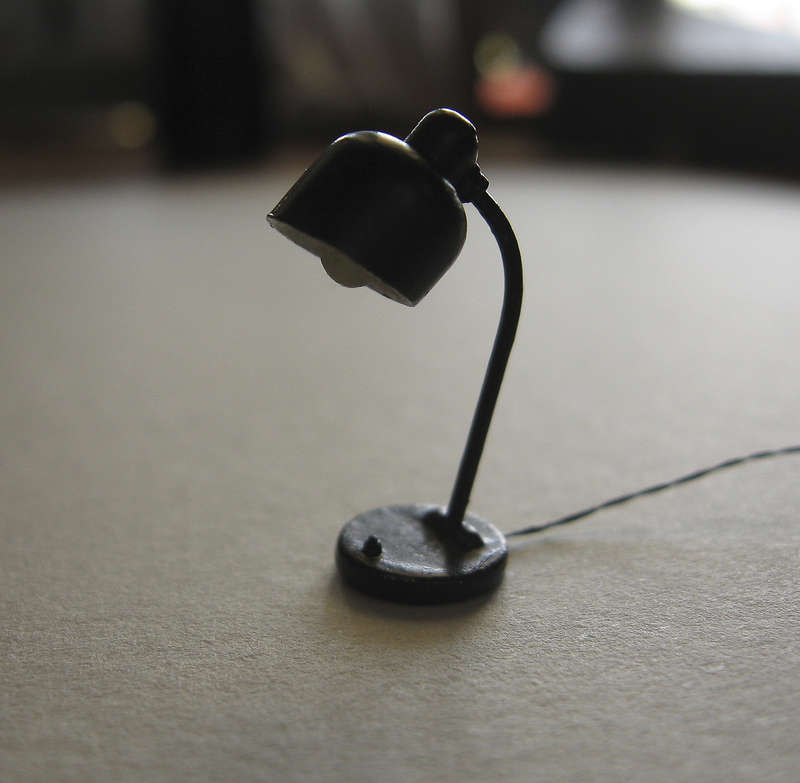

Mir hat irgendwie die Glühbirne gefehlt.

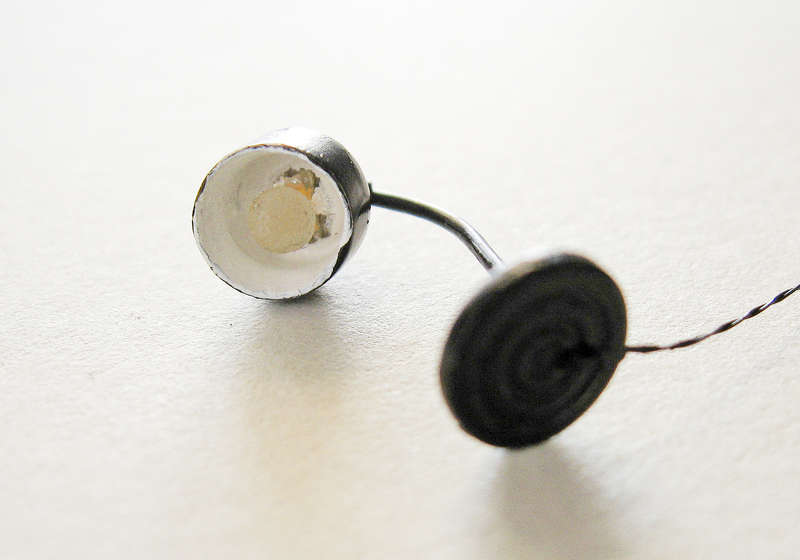

Die Glühbirne ist ein 3D-Druckteil, das auf die Leuchtdiode aufgeklebt ist.
An der Lackierung arbeiten wir noch ...
Und falls jemanden interessiert, wie die Einzelteile zusammenfinden:
Das ist das Weißmetallgussteil (hier Spur 1), in das Helmut dankenswerterweise die innere Bohrung mittels einer entsprechend gefrästen Aufnahme CNC-gesteuert einbringen konnte. Leider lässt sich die Rohrdurchführung nicht automatisch bohren, da die Gussteile minimale Abweichungen haben und nach dem Bohren an der dünnsten Stelle gerade mal ein Zehntel Wandstärke stehen bleibt.

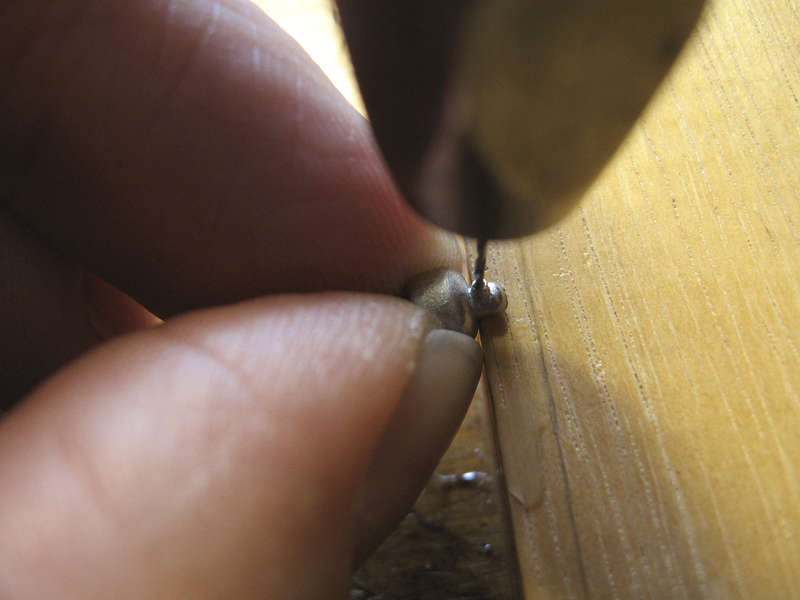

Das geht dann nur per Hand mit dem Stiftenklöbchen.

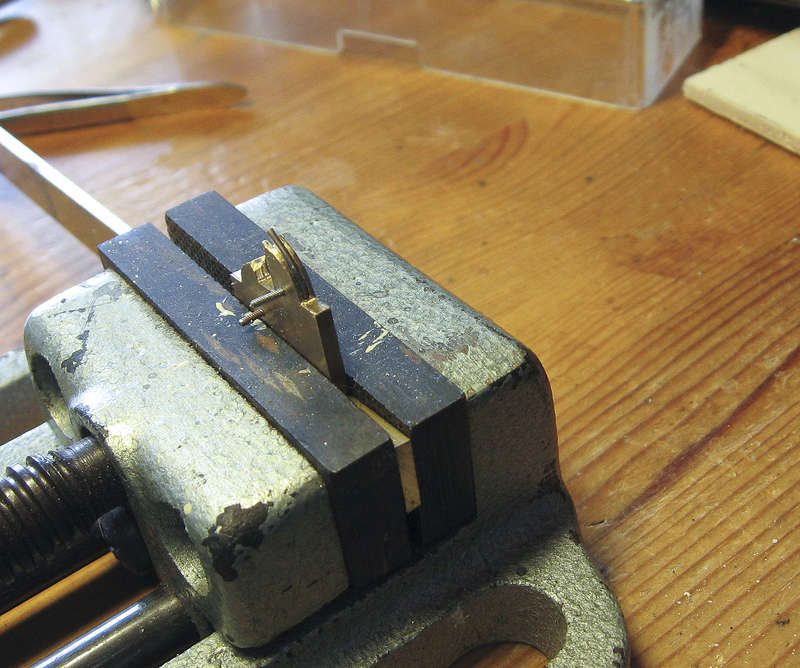

Helmut hatte mir eine Biegelehre für die Ständer gefräst, die ich zugleich zum Ablängen der Kanülen nutzen konnte.
Die Abschnitte werden dann entgratet und in die Lehre eingesetzt

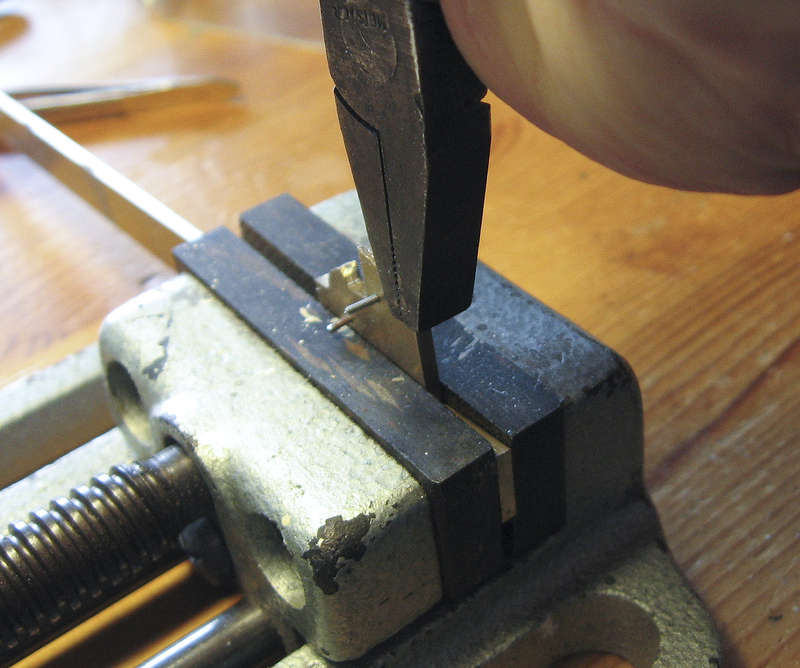

und mit der Zangenbacke gegen die Lehre gedrückt, deren Radius enger als beim Vorbild ausfällt, da das Material etwas zurückfedert.
Das war's.
Interessanterweise gab es aus dem Forum weit mehr Anfragen zu den Lampen in 1:32 als in 1:22,5 . Weil ich den Thread aber nicht zur Werbeverkaufsveranstaltung verkommen lassen möchte, könnt Ihr hier nachlesen, wo die (unbeleuchteten!) Teile erhältlich sind.
Schönen Gruß
Volker
Helmuts Beleuchtungsaktion ist kaum noch etwas hinzuzufügen, außer dem hier:

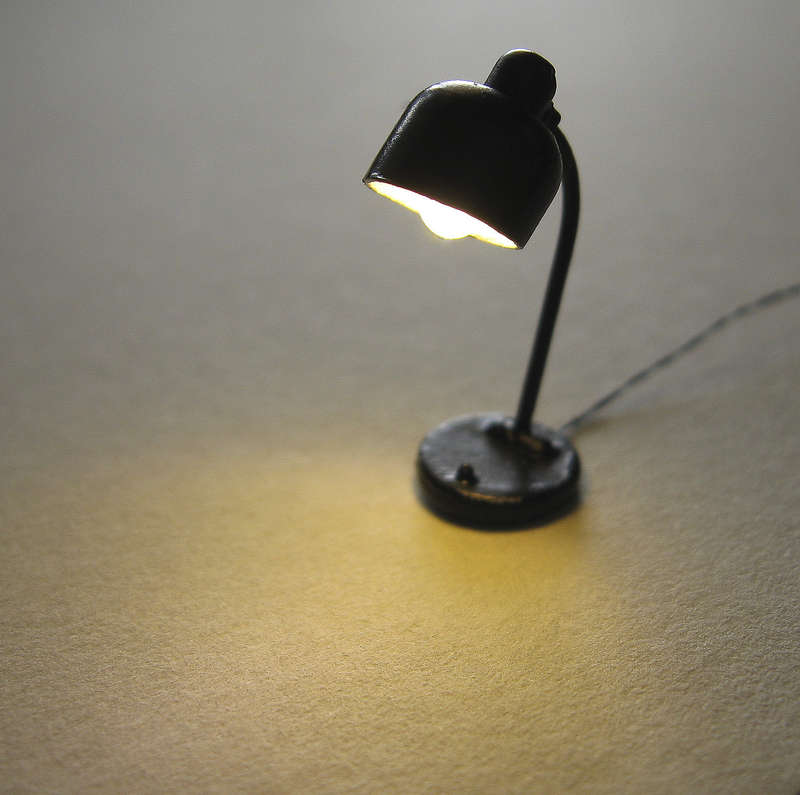

Mir hat irgendwie die Glühbirne gefehlt.
Die Glühbirne ist ein 3D-Druckteil, das auf die Leuchtdiode aufgeklebt ist.
An der Lackierung arbeiten wir noch ...
Und falls jemanden interessiert, wie die Einzelteile zusammenfinden:

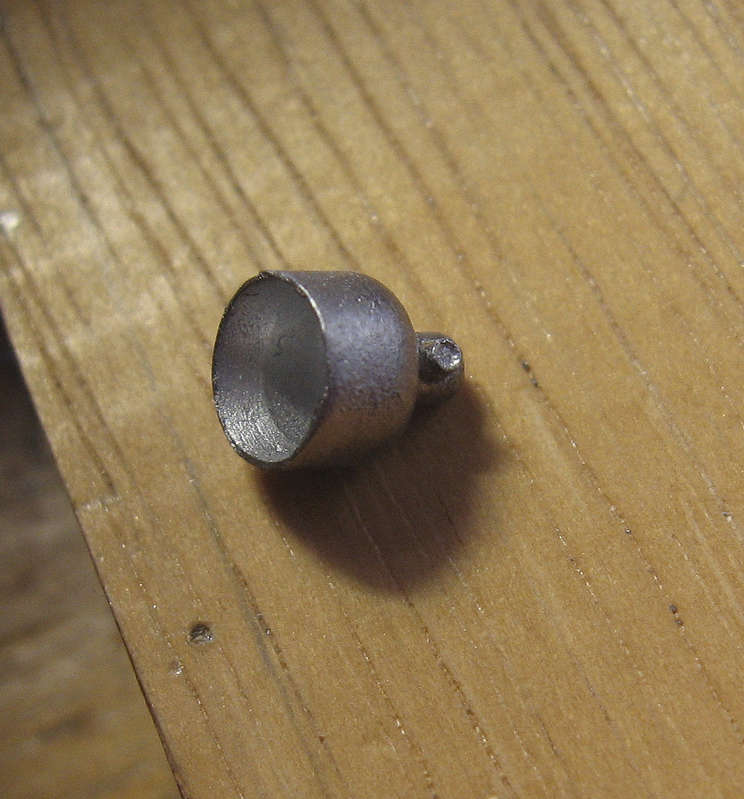

Das ist das Weißmetallgussteil (hier Spur 1), in das Helmut dankenswerterweise die innere Bohrung mittels einer entsprechend gefrästen Aufnahme CNC-gesteuert einbringen konnte. Leider lässt sich die Rohrdurchführung nicht automatisch bohren, da die Gussteile minimale Abweichungen haben und nach dem Bohren an der dünnsten Stelle gerade mal ein Zehntel Wandstärke stehen bleibt.
Das geht dann nur per Hand mit dem Stiftenklöbchen.

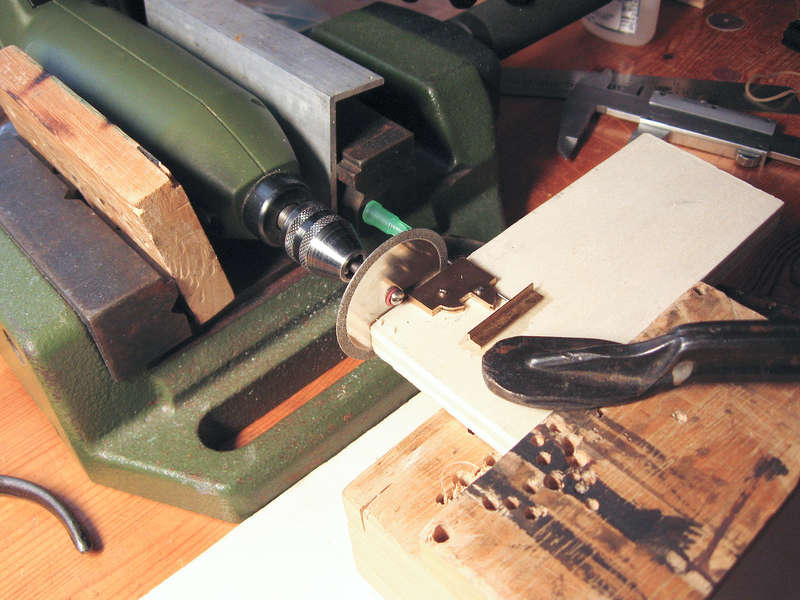

Helmut hatte mir eine Biegelehre für die Ständer gefräst, die ich zugleich zum Ablängen der Kanülen nutzen konnte.

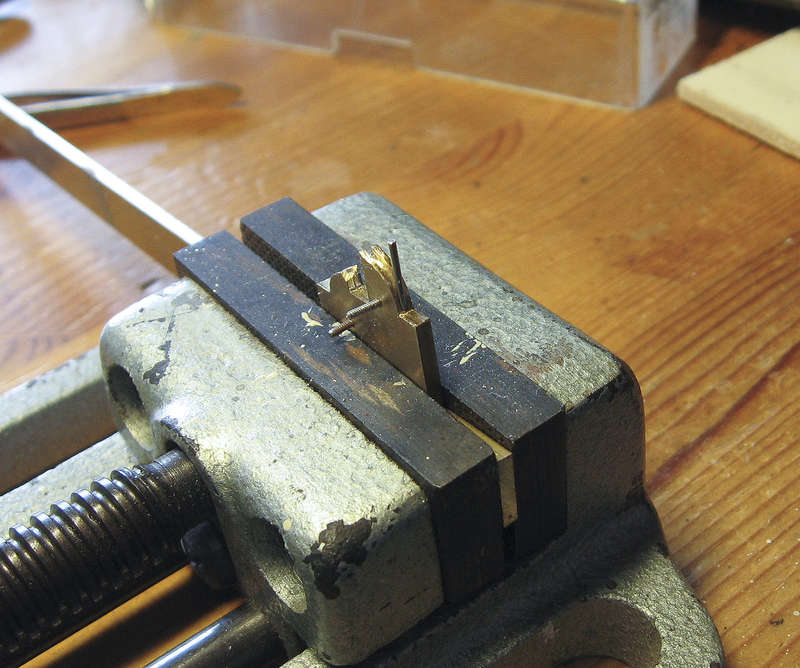

Die Abschnitte werden dann entgratet und in die Lehre eingesetzt
und mit der Zangenbacke gegen die Lehre gedrückt, deren Radius enger als beim Vorbild ausfällt, da das Material etwas zurückfedert.
Das war's.
Interessanterweise gab es aus dem Forum weit mehr Anfragen zu den Lampen in 1:32 als in 1:22,5 . Weil ich den Thread aber nicht zur Werbeverkaufsveranstaltung verkommen lassen möchte, könnt Ihr hier nachlesen, wo die (unbeleuchteten!) Teile erhältlich sind.
Schönen Gruß
Volker
