Schleppweiche IIf

[fspg2]

Guten Morgen Michl,
Deine Weiche gefällt mir sehr gut. Sehe ich das richtig, dass Du das Herzstück nicht elektrisch trennst, da Du wie beim Jenbacher Pony mit Akku fährst?
Oder habe ich etwas übersehen?

[Jenbacher]

Hallo Michl,

hier eine O&K Schleppweiche - mit einigen interessanten Details zur Zungenführung und -feststellung. Ein Bild einer Schleppweiche mit beweglichem Herzstück habe ich Dir als Mail geschickt (wegen Copyright).

Viele Grüße

Markus

[highmichl]

Hallo zusammen,

@Marcel
Hast du die Stellstange durch die Schienenprofile mittels Bohrung durchgefüht und dann verlötet und was hat diese für einen Durchmesser?

Die Stellstange hat einen Durchmesser von 0,5mm (ca 11mm) und ist eher etwas unterdimensioniert aber sie erfüllt ihren Zweck.

@fsgp
du hast nichts übersehe.Die Stellstange ist genauso wie die Herzstück-Platte aus Messing und mit den Schienenprofilen verlötet. Da ich mit Akku fahre habe ich auch keine Probleme mit der Polarität. Analogfahrer sollten das eine oder andere Teil besser aus Kunststoff bauen bzw isolieren. Das einzige was hier isoliert sind die Eichenschwellen.

@Jenbacher

Danke für die Bilder,


Servus

Gruß Michl

[fspg2]

Hallo,
hier zwei Bilder von einer im Feldbahnmuseum Hildesheim verbauten Schleppweiche:

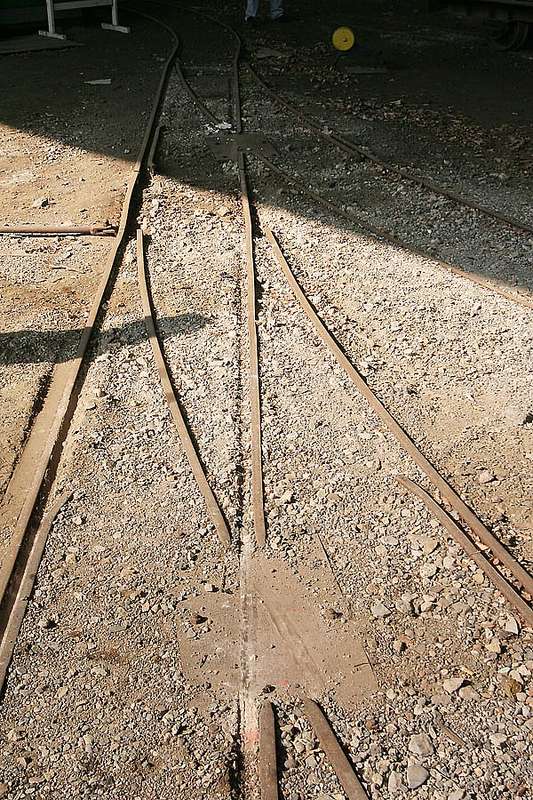

FH_Schlepp-Weiche_005 (fspg2)

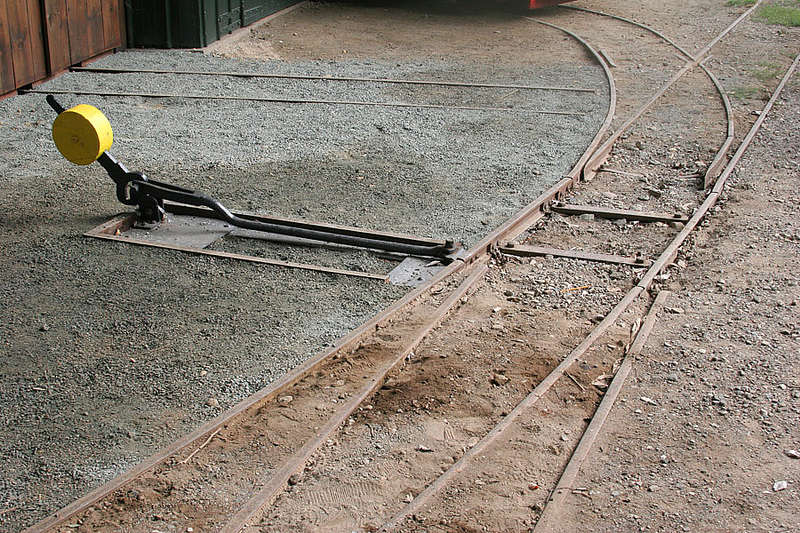

FH_Weichen_004 (fspg2)

[fido]

Hallo Frithjof,

vielen Dank für die schönen Bilder.

So einen Weichenstellhebel mit Gabel haben Max & ich bereits in 1:22,5 gebaut, allerdings mit Linsengewicht statt dem eckigen Gewicht.

[fspg2]

Hallo fido,
hast Du ein Foto davon?

[highmichl]

Hallo Fido,

So einen Weichenstellhebel mit Gabel haben Max & ich bereits in 1:22,5 gebaut, allerdings mit Linsengewicht statt dem eckigen Gewicht.

Gibts da auch Bilder vom fertigen Stellhebel?

Servus

Gruß Michl

[fido]

Hallo,

ich kann am 10. September in Dischingen eines machen und hier einstellen.

[theylmdl]

Hallo,

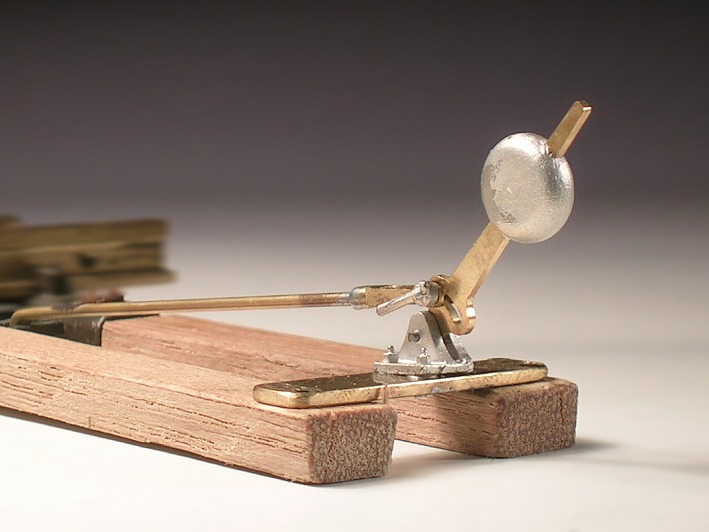

da ist der Weichenstellhebel:



Beste Grüße,

[fido]

Hallo Thomas,

vielen Dank!


Hallo alle zusammen,

das Gewicht ist ein Gussteil vom Max. Der Bock ebenso. Der eigentliche Stellhebel ist ein Frästeil und die Gabel ist noch ein Urmodell, dass abgegossen werden soll.
