Selbstbau Diamond-Drehgestelle

[Martin]

Hallo
dank der Hilfe von Tobi kann ich jetzt doch ein Bild hier direkt zeigen:

Diamond_1 (Martin)



Diamond_2 (Martin)

[Flachschieber]

Hallo Fido

Eine Interessante Diamond Seite ist:

http://www.drehgestelle.de/1/dia_t.html

Die dürfte alle Fragen beantworten.

Grüße

Marco

Habe bei der Gelegenheit mal den Link aktualisiert (16.10.2010)

Christoph

[Rudolf]

Hallo Kollegen,

ich habe dieses Thema wieder nach oben geholt, weil ich für meine Frage kein neues Fenster aufmachen will.

Also: es gab für 600mm Feldbahnen Diamond-Gestelle mit einem Achsstand von 1000mm.

Was mich daran besonders interessiert: gibt es irgendwo eine aussagekräftige Skizze oder Zeichnung, aus der auch die Vorbild-Materialstärken und -Breiten hervorgehen? Wie sah es mit den Achlagern und deren Deckeln aus? Gesucht wird hier die Variante, die sich am einfachsten ins Modell umsetzen lässt.

Räder: meines Wissens kamen wohl hauptsächlich Scheibenräder mit 500mm Durchmesser zum Einsatz. Gab es auch andere Durchmesser?

Ich bin dankbar für Informationen jeder Art, die in der Sache weiterhelfen können.

[Sandbahner]

Hallo Rudolf,
wie wäre es mit den Diamonds der MPSB?
http://upload.wikimedia.org/wikipedia/c ... %29_21.jpg

Vor einiger Zeit habe ich ein paar Sätze gegossen, da ich mich aber nicht mehr mit der MPSB beschäftige, wurde das Projekt auf Eis gelegt.



MfG


Ronald

[Rudolf]

Moie Ronald,

vielen Dank für das Angebot. Das ist ja ein richtig schönes Modell. Es ist zwar nicht ganz das gesuchte Gestell, aber man könnte damit leben. Das Problem wird der Maßstab sein, denn ich möchte meines in 1:13,3 bauen und es soll so aussehen:

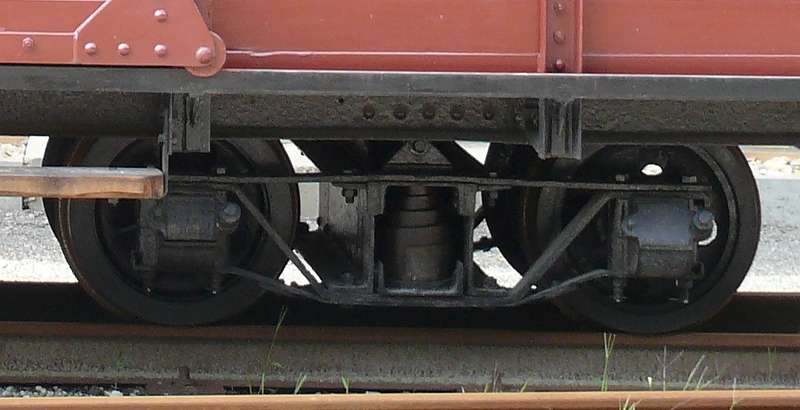

GG_Drehgestell (Rudolf)


Daher auch meine detaillierte Frage. Wenn ich mich nämlich schon dranmache, dann sollen auch die Materialmaße stimmen.

[Regalbahner]

Hallo Rudolf,

bei der MPSB wurden hauptsächlich Räder mit einem Durchmesser von 450 mm verwendet.
Genaue Informationen zu den Diamonds habe ich leider nicht.
Unsere sind entweder aus den Regnerdiamonds entstanden oder wurden
nach Bildern ganz selber gebaut.
Meines Wissens besitzt aber die Dampf-Kleinbahn Mühlenstroth noch
einen MPSB 5 Tonner und da müssten die Diamonds drunter sein.
http://www.dampfkleinbahn.de

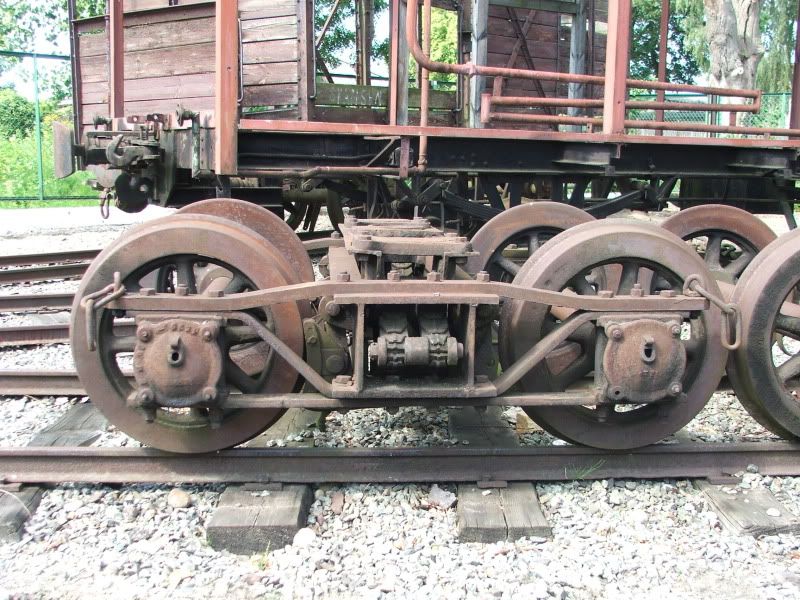

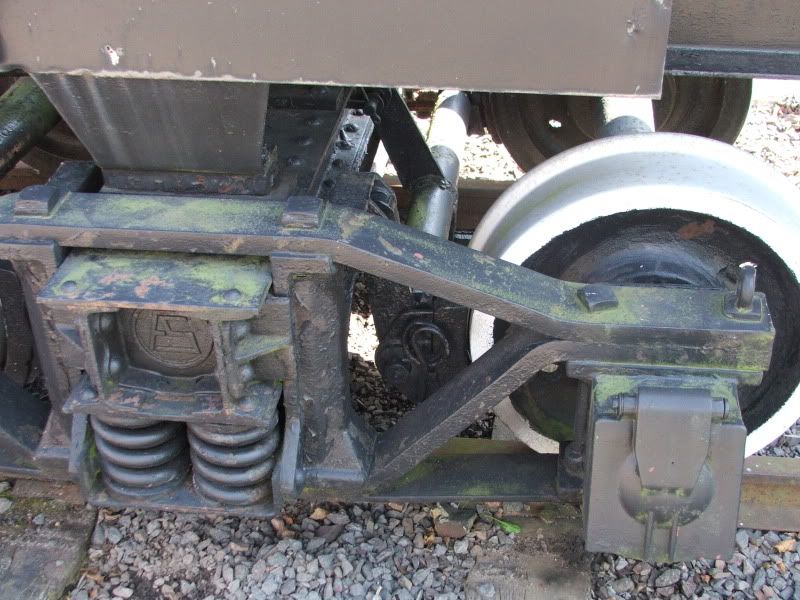

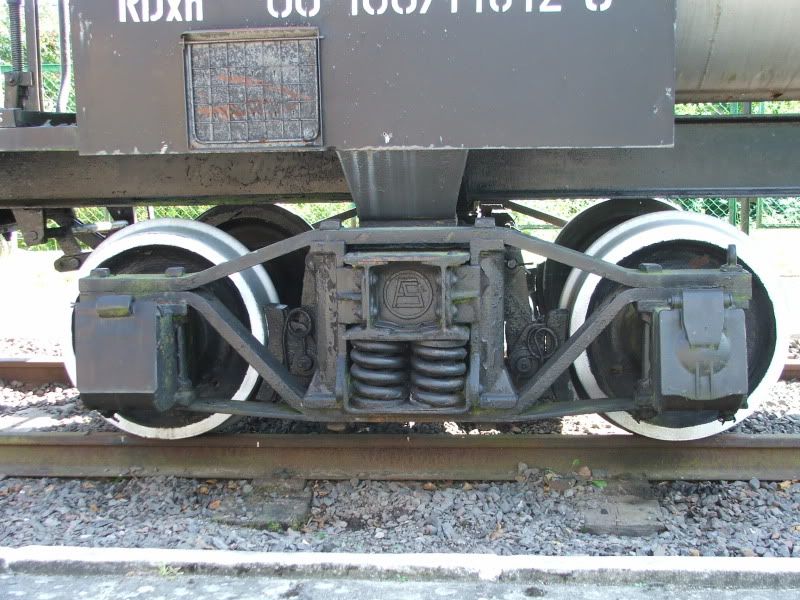

Ansonsten kann ich dir nur ein par Bilder aus dem Schmalspurmuseum Greifenberg in Polen von 2008 anbieten,
wobei diese Diamonds 750 bzw. 1000 mm Spurweite haben.













Viele Grüße
Christoph

[Rudolf]

Moie Christoph,

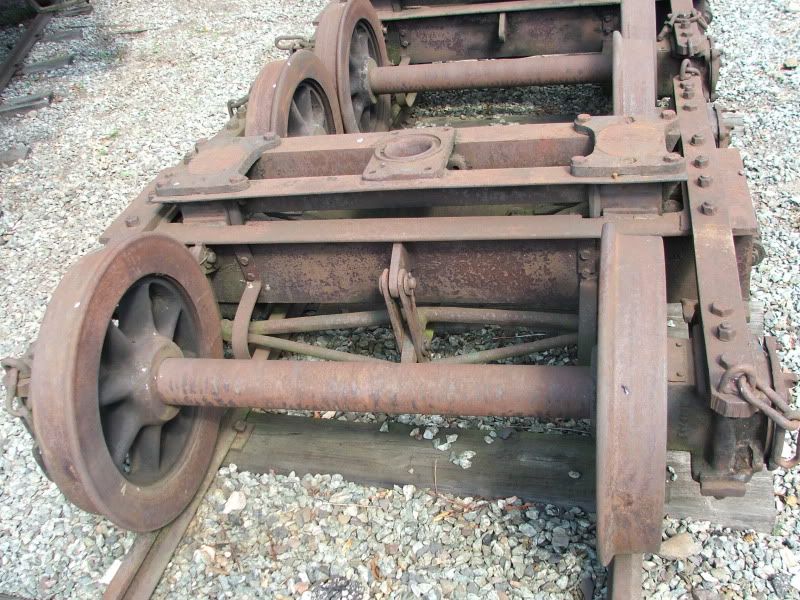

vielen Dank für die Bilder. Das bringt mich schon mal weiter. Vor allem die ersten Drei. Da kann ich mir über die Spurweite alle nötigen Maße rausrechnen.

[Sandbahner]

Hallo Rudolf,
für dein WEM Drehgestell kann dir eventuell der Maschinist weiter helfen, er sitzt da ja an der Quelle.
Dieses Wochenende findet dort der Güterzugdampf 2010 statt.
Vielleicht nehmen Buntbahner daran teil und können dich mit entsprechenden Bildmaterial versorgen.

MfG


Ronald

[Rudolf]

Hallo Ronald,

das isses natürlich! Wenn also irgendwer dort ist und ein Drehgestell dieses Wagens

GG_07-024 (Rudolf)


aus allen Positionen fotografieren könnte, wäre ich ihm sehr dankbar. Wenn dieser Kollege dann auch noch einen Maßstab mit ins Bild legen und vielleicht auch noch die wichtigsten Hauptmaße direkt abgnehmen würde, wäre das die Vollendung. Wichtig z.B. wäre auch zu wissen, wie breit und dick die Flacheisen der Drehgestelle sind. Auch bitte den Raddurchmesser nicht vergessen.
