Feldbahnmodule mit Schiff

[fspg2]

Guten Morgen,

erst einmal schönen Dank für Eure Beteiligung

@ tobias234
Oh, Dein Tip erinnert mich an eine alte Baustelle, an die ich mich doch noch einmal begeben muss

@ Gerald
Mit Deiner Idee der Montagehilfe liegst Du absolut korrekt! ...und in Deiner 2.PN hast Du dann als Erster die richtige Lösung gehabt

@ Helmut
Ich vermute einmal, dass Du die richtige Lösung hast, aber ich habe bislang noch keine angekündigte PN

@ Max
Auch Deine Vermutung (Ich finde, das gefräste Teil hat starke Ähnlichkeit mit den Betonfundamenten der Krangleise.) könnte naheliegen. Hat zumindest Ähnlichkeit - werde ich aber erst angehen, wenn die Brücke als solche erkennbar ist

@ Tomas
...was könntest Du wohl gemeint haben

Bin ich wenigstens in der engeren Auswahl?

Da gibt es ein ganz eindeutiges: Ja - auch Du hast 100 Punkte


Die Schwelle ist anstelle ein Cent-Stückes auf dem Bild gewesen. Um es nicht ganz so leicht zu machen, war es übrigens nur eine H0-Schwelle!

Nachdem Gerald vorhin noch das Bild verlinkt hat, dürfte es klar sein, worum es sich handelt. Es sind zwei unterschiedlich lange Leitern, die in den beiden 53cm breiten Nischen den Schippern ermöglichte, nach oben zu kommen.

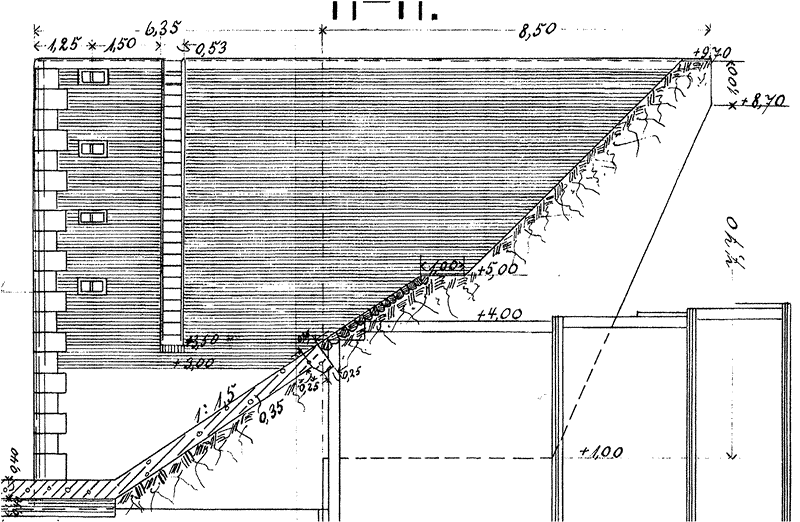

Mauer-Schleuse-Ecke (fspg2)

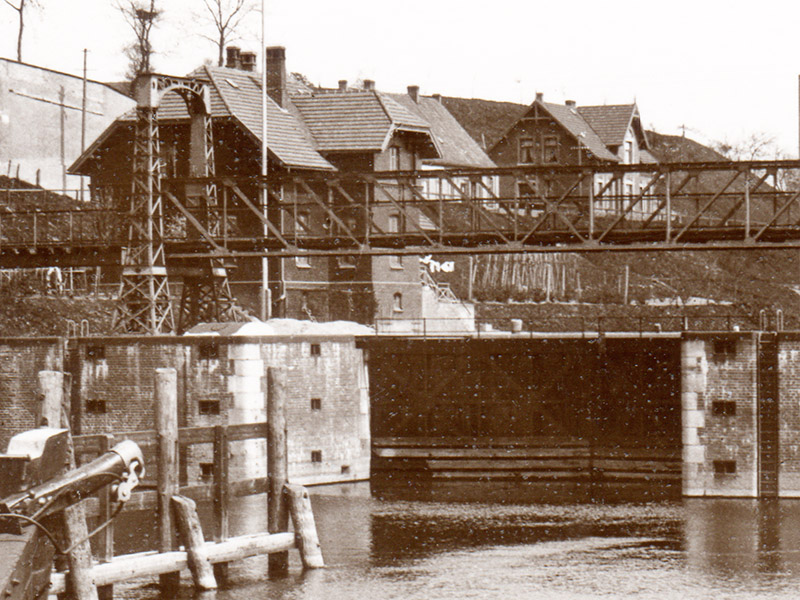

Hubbruecke_LEA-264_400_Ausschnitt (fspg2)

Copyright: Lauenburger Elbschiffahrtsarchiv

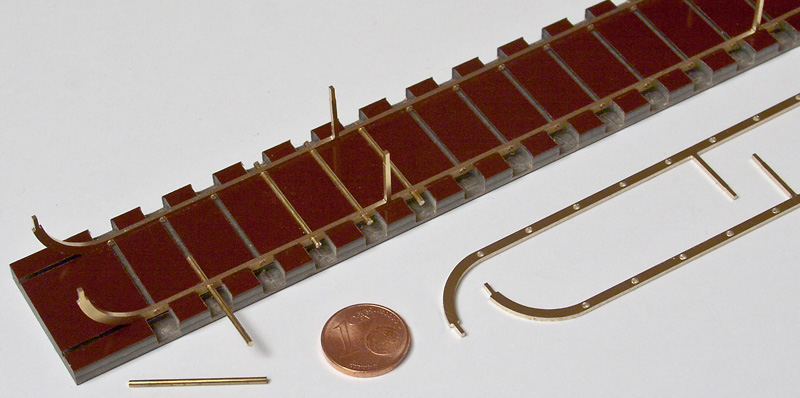

Die 1x2mm dicken Holme sind im Modell etwa 20cm (17 Stufen) bzw. knapp 28cm (24 Stufen) lang und 20,28mm breit. Durch die Lötlehre habe ich am Ende eine sauber fluchtende Treppe.

Leiter_01 (fspg2)


Jetzt muss ich nur noch löten.

Edit: Tippfehler korrigiert!

[Helmut Schmidt]

@ Helmut
Ich vermute einmal, dass Du die richtige Lösung hast, aber ich habe bislang noch keine angekündigte PN

Hallo Frithjof,
die PN ging aus Versehen auch an den Kartonbahner.

[Max Hensel]

Hallo,
na sowas. Eine H0-Schwelle. Ich dachte, die Montagelehre wäre vieel größer Aber jetzt ist ja alles geklärt.

Viele Grüße
Max.

[fspg2]

Guten Abend,

inzwischen wurde die erste Leiter gelötet. Nachdem die auf beiden Seiten außen überstehenden Sprossen mit dem schon öfter erwähnten 0,3mm Sägeblatt auf meiner Böhler-Kreissäge abgetrennt waren (ähnlich, wie hier), hatte ich auf einem, mit 600er Nassschleifpapier beklebten, Holzbrettchen die Seiten geglättet.

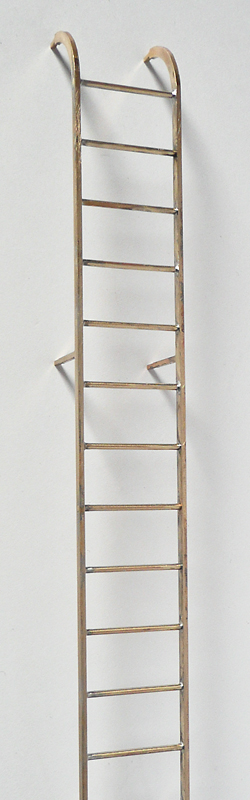

Leiter_03 (fspg2)


Anschließend erfolgte die Sandstrahlung und die erste Stellprobe.

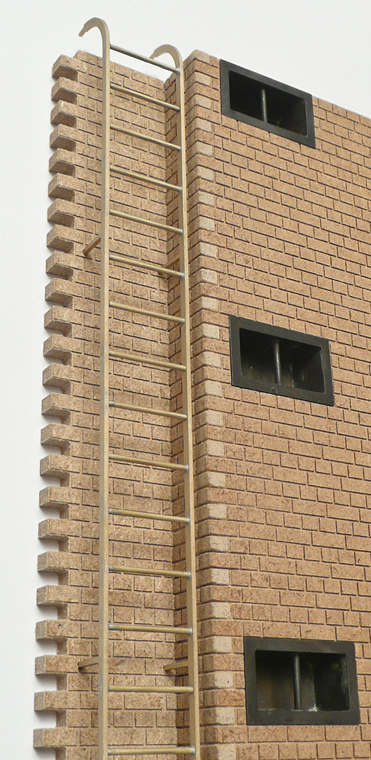

Leiter_04 (fspg2)


Vier 1mm Löcher nahmen die Zapfen an den Enden der Haltewinkeln auf.

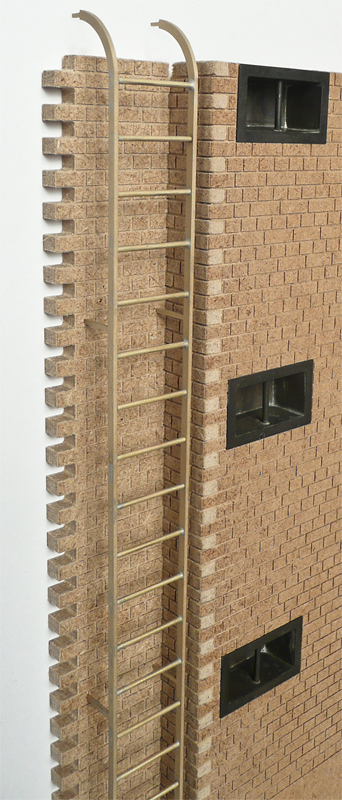

Leiter_05 (fspg2)

[fspg2]

Hallo,

für das Brückenmodul brauche ich einen möglichst verwindungsfreien Unterbau. Bei den bisherigen Modulen hatte ich eine ausreichende Steifigkeit mit Spanten erreicht.


Hafenmodul_001 (fspg2)

Größe: 1,5m x 1,0m

...ausreichende Steifigkeit

Das neue Modul soll aber ca. 2,0 Meter lang und ca. 0,8m breit sein, damit diese Teile darauf Platz finden.


Brueckenmodul_9 (fspg2)

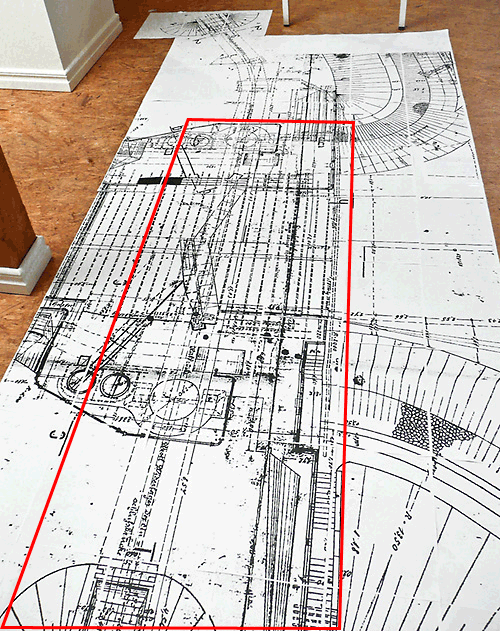

Hubbruecke_Aufsicht (fspg2)



Copyright: Lauenburger Elbschiffahrtsarchiv (fspg2)

Erste Brücke kurz nach der Erbauung 1901

Hier gibt es noch ein paar mehr Informationen zum Original.



Nachdem ich anfangs an ein Stahlgerüst gedacht habe, kam ich durch Zufall auf eine viel leichtere Lösung: Bienenwabe

... nein, ich will jetzt nicht die fleißigen kleinen Helferlein bitten, mir einen Unterbau zu kleben

Das Prinzip der Wabe wird doch in vielen Zimmertüren verwendet:



gefunden bei: http://www.tueren-albrecht.de/tuerenkal ... s/wabe.jpg

Also wurde solch ein Türblatt zweckentfremdet!

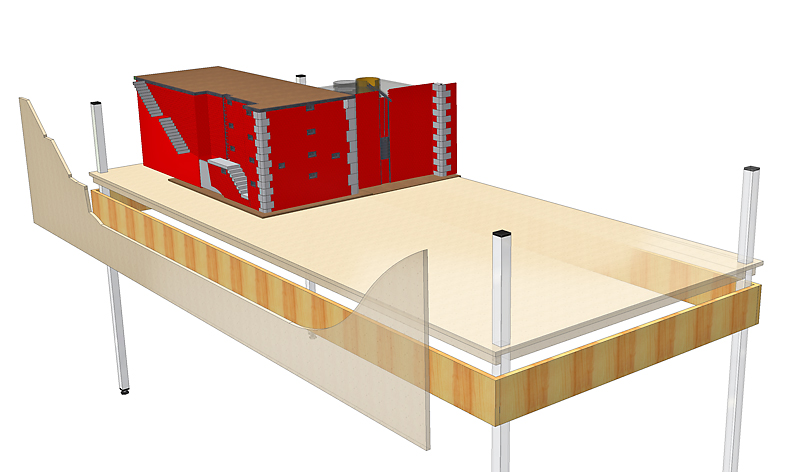

Modul-Montage_001 (fspg2)



Das Prinzip könnt Ihr auf obiger Zeichnung erkennen.
Aussparungen für die Aluminium-Beine wurden an den Ecken gesägt.

Momentan liegt die Platte auf zwei Holzböcken, sie ist im jetzigen Zustand schon so verwindungssteif, wie ich es erhofft hatte... und es kommen noch weitere Verklebungen.

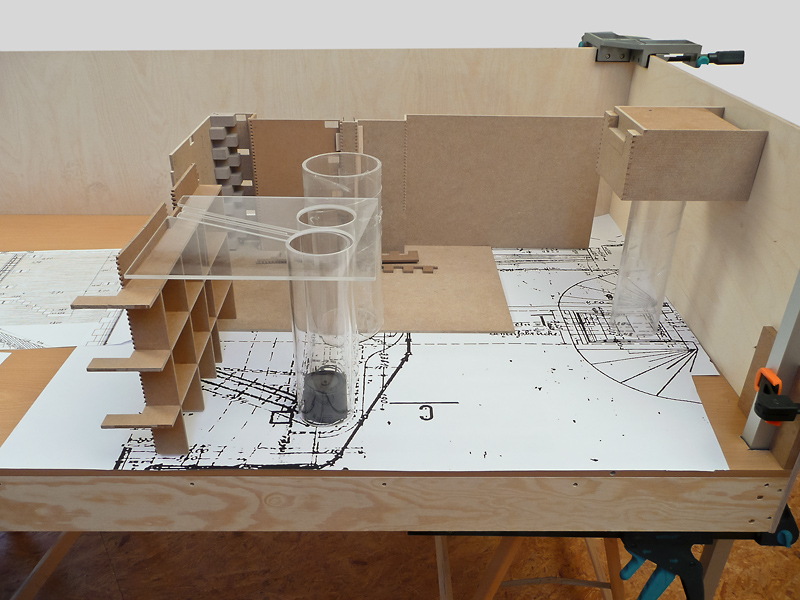

Modul-Montage_002 (fspg2)

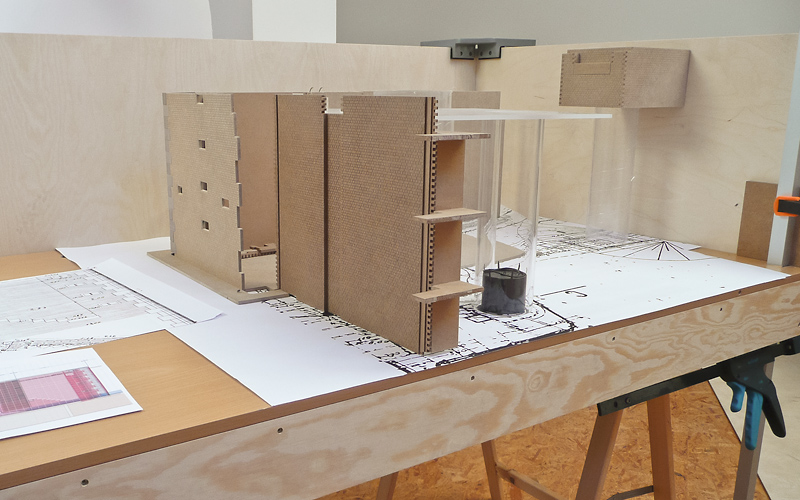

Modul-Montage_003 (fspg2)

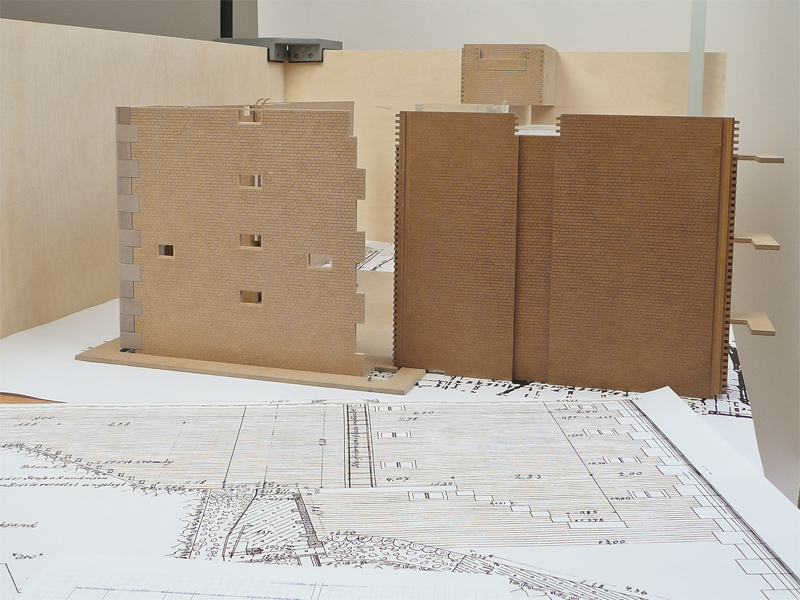

Modul-Montage_004 (fspg2)


Schöne Ostern!

[Marcel]

Frithjof, deine durchdachte und saubere Grundkonstruktion lässt schon wieder eine tolle Modellumsetzung erahnen ... .

Ich freue mich auf jeden Fall immer wieder sehr auf die Bilder deiner neuen Baufortschritte.

Ich wünsche dir ebenfalls frohe Ostern.

Beste Grüsse Marcel

[Schrauber]

Hallo Frithjof,

Danke, das Du Dein Schaffen in seiner Gesamtheit mal als Überblick zeigst.
So kann man endlich mal die Dimensionen Deines Werkes bewundern.
Immer noch und Hut ab.

[fspg2]

Hallo,

@Marcel
Da mir nicht nur das Bauen Spaß macht, sondern auch das Zeichnen und Konstruieren, habe ich somit zwei Bereiche zu einem Hobby zusammengefasst.

Ich benutze meine Dienstreisen abends oft zum Zeichnen, so dass ich zu Hause die Teile dann meist (nicht immer!) so aus der Fräse bekomme, wie ich es mir gewünscht hatte.

So war die Zeichnung der oberen seitlichen Schleusentreppe...

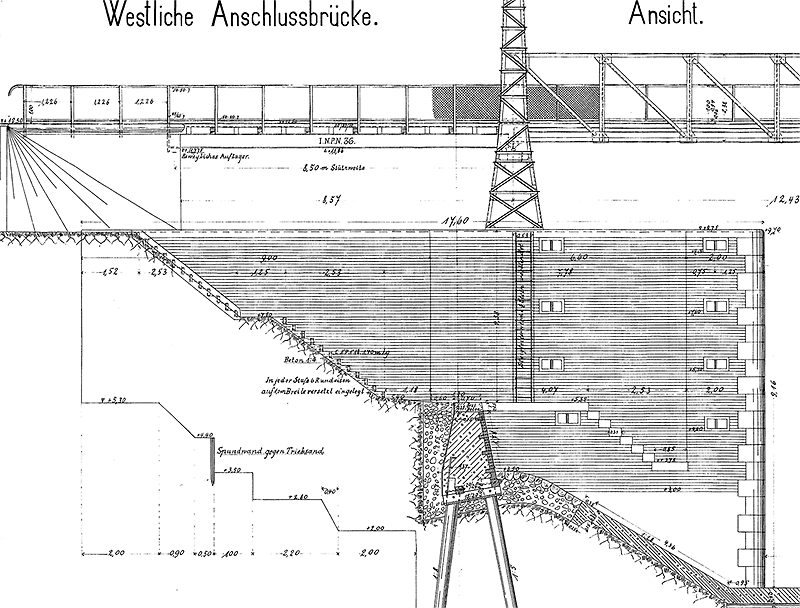

Hubbruecke_Sockel_links_01 (fspg2)

Ausschnitt aus Revisionszeichnung von 1899 - Copyright Plan: WSA-Lbg

...innerhalb einer Stunde gezeichnet und in Fräsdateien umgewandelt.

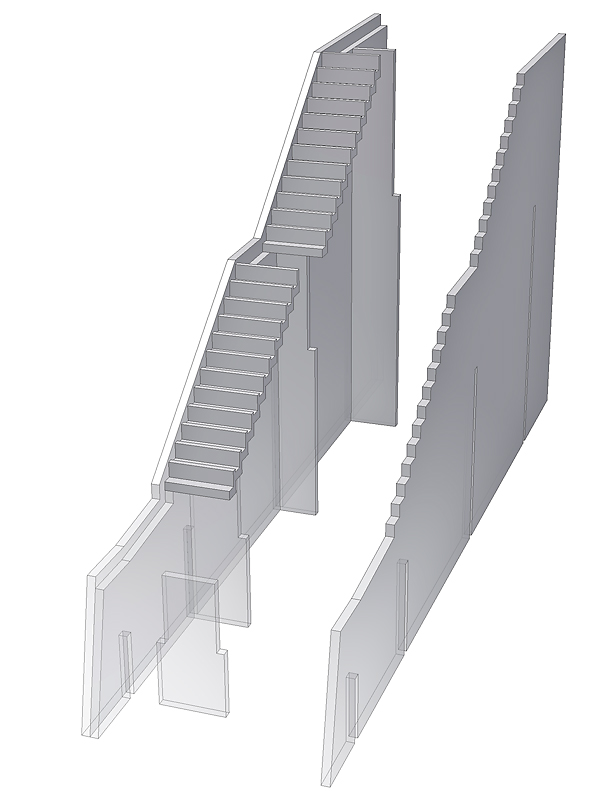

Seitentreppe_01 (fspg2)

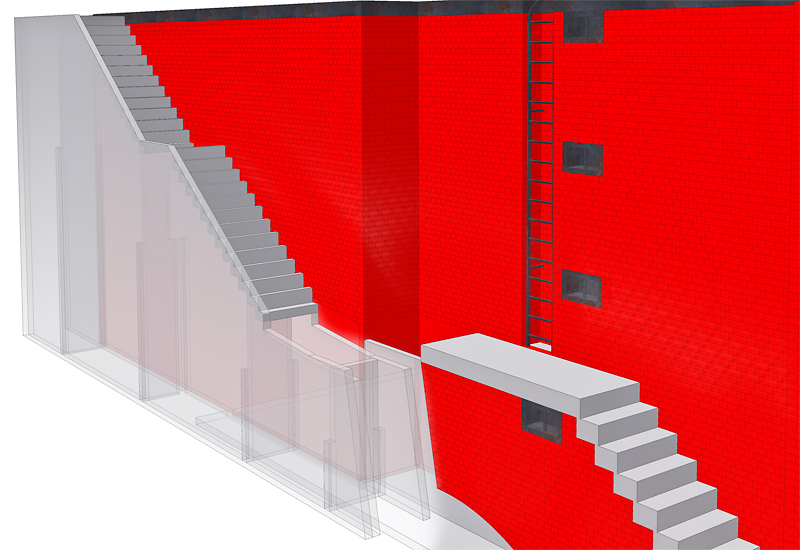

Seitentreppe_02 (fspg2)



Für das Fräsen der MDF-Platten brauchte ich wiederum eine gute Stunde, die Treppenstufen waren in 35 Minuten fertig zu Einbauen.

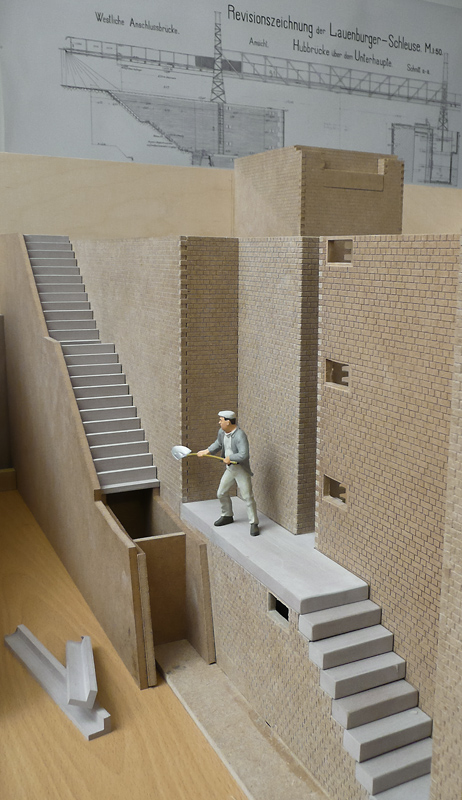

Seitentreppe_03 (fspg2)

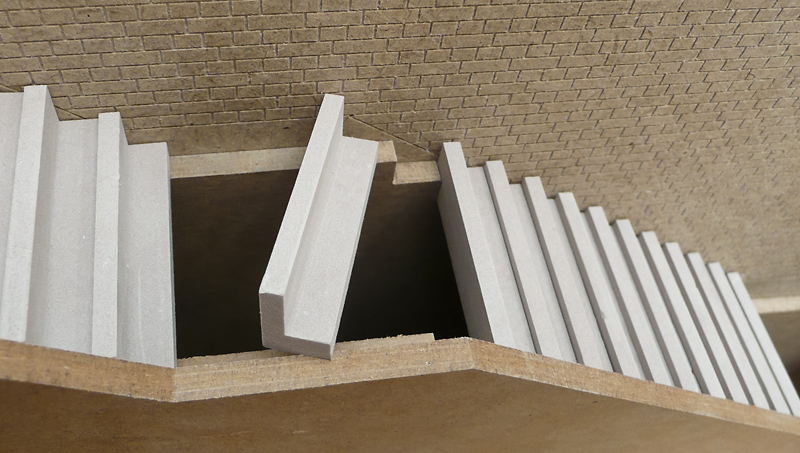

Seitentreppe_05 (fspg2)



Bevor die Stufen eingeklebt werden, will ich sie noch mit Sandpapier ein wenig verformen. Sie sollen nach 60 Jahren Benutzung aussehen!

@ Schrauber
Danke für Dein Lob! Den Überblick hatte ich allerdings schon einmal hier gezeigt.

[kartonbahner]

Moin Frithjof,

... Für das Fräsen der MDF-Platten brauchte ich wiederum eine gute Stunde, die Treppenstufen waren in 35 Minuten fertig zu Einbauen ...

die Treppenstufen an sich sind aber aus Gips/Fermacell ... oder ähnlichem? Gibt es das schon quiasi als "Winkelprofil" zu kaufen ... oder hast Du 2 Streifen miteinander verklebt .. oder gar selbst gegossen ...

Freundliche Grüße

[fspg2]

Hallo Gerald,

das verwendete Material ist Ureol. Es lässt sich wunderbar fräsen, zwar staubt es gewaltig - das Ergebnis: leicht, gut schleifbar, gut spachtelbar, gut lackierbar, ... als Eckstein bei der Schleuseneinfahrt täuscht Ureol sehr gut den Eindruck von Kalksandstein-Quadern vor.
Hier noch eine industrielle Anwendung.
Ureol ist nicht billig, aber bei einem sehr netten Formen- und Modellbauer in meiner Nachbarschaft konnte ich ein paar Reststücke günstig erwerben. So kann ich mit diesen Stücken mein Modell weiter dem Vorbild nachempfinden.
Eine 20mm dicke Platte habe ich mit einem 20mm Fräser auf 15mm Höhe abgeplant, anschließend L-förmige Streifen gefräst und auf der Kreissäge auf entsprechende Länge gesägt.
