Gleisprofile und Stromkontakte
Gleisprofile und Stromkontakte

(Klicken Sie auf das Bild für eine größere Ansicht)

« Zurück  · Diashow · Weiter »

Sloeber

1162660835
Alle Fotos dieses Benutzers anzeigen

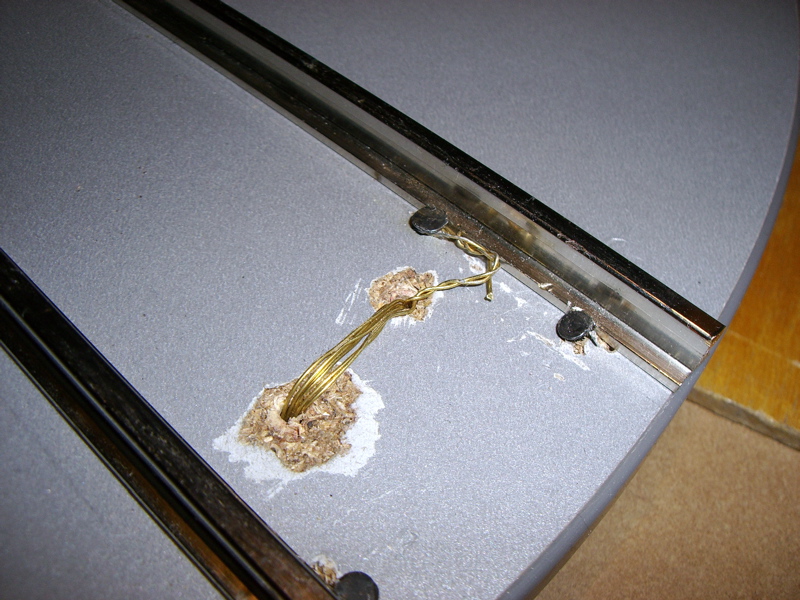

Die Gleisprofile wurden mit Nägeln an der Scheibe befestigt. Alternativ könnte man sie auch festkleben. Der Abstand zwischen den Gleisprofilen sollte größer als 45 mm und kleiner als 46,5 mm sein. Für die Stromkontakte werden an jeder Seite des Gleises zwei Bohrungen benötigt, wodurch ein paar Wicklungen Messingdraht angebracht werden.
Da die Ikea-Drehplatte aus MDF besteht, splittert das Material weg, wenn man es wie in diesem Fall mit ner Schraube statt ner Bohrmaschine durchbohrt (oder die Drehzahl nicht hoch genug ist). Im Endresultat ist dies jedoch sowieso nicht zu sehen, da noch eine Abdeckung erfolgt. Auch die gewöhnlichen Nägel zur Gleisbefestigung sind im Endresultat nicht mehr sichtbar.
