Strom- und Spannungsversorgung (03)
Strom- und Spannungsversorgung (03)

(Klicken Sie auf das Bild für eine größere Ansicht)

« Zurück  · Diashow · Weiter »

Foto Details
theylmdl

1105660910
Alle Fotos dieses Benutzers anzeigen

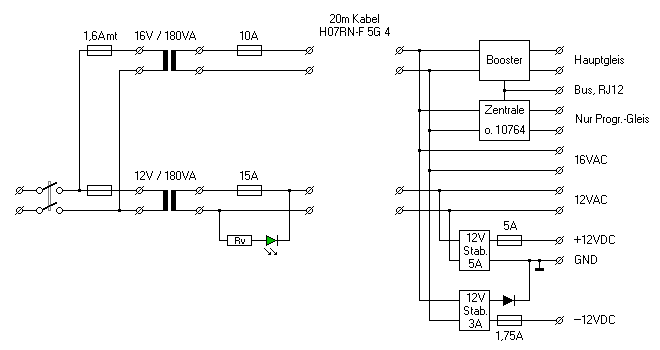

Plan für die Strom-/Spannungs-Versorgung einer geplanten Segmentanlage (abgespeckte Version).

· Datum: 19.5.2008 · Aufrufe: 638 ·
